HOMCOM TSP40-RA Manual page 11

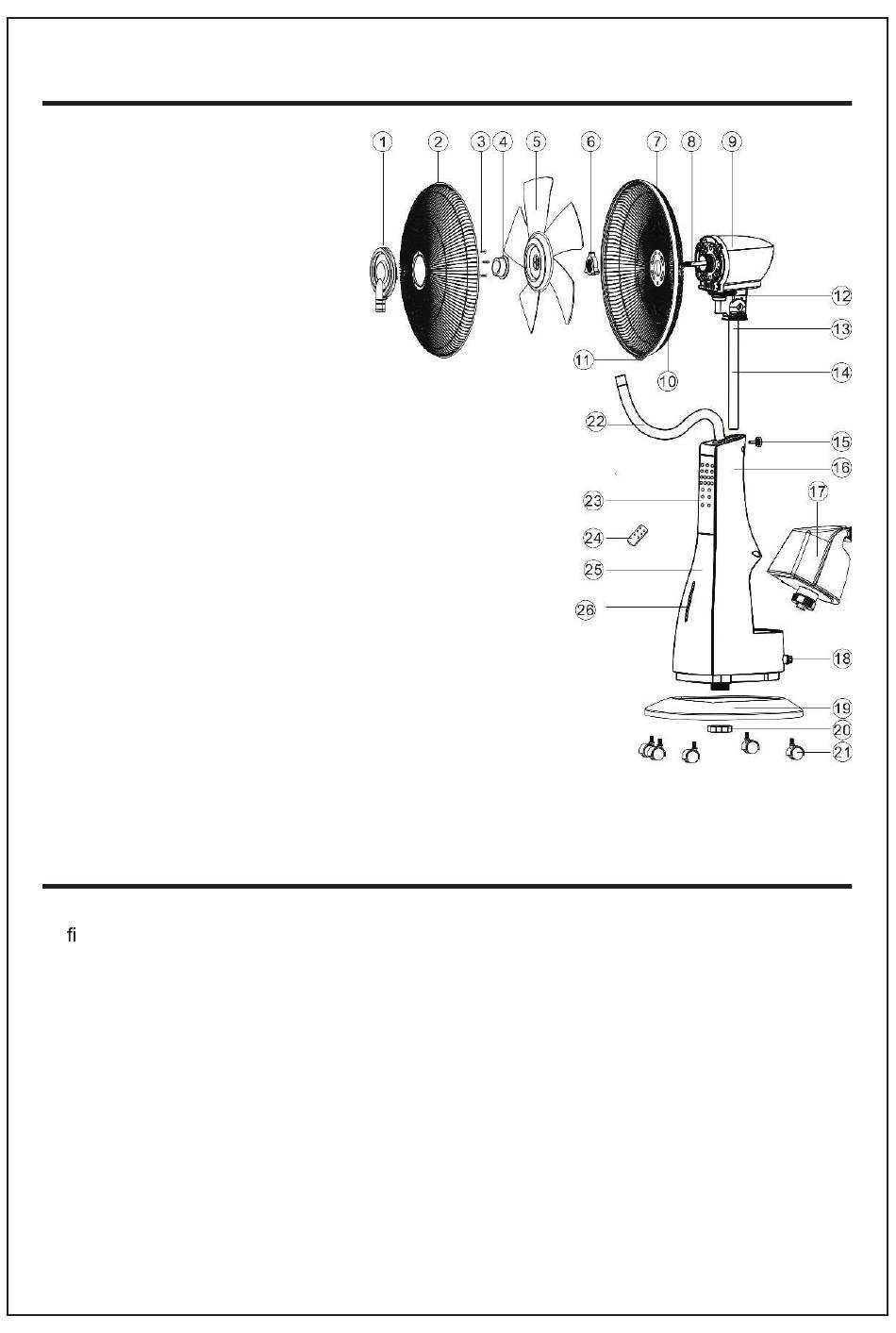

Liste des composants
1. Plaque de Brumisation
2. Grille Avant
3. Vis de Verrouillage de la
Plaque de Brumisation
4. Contre-écrou de l a Lame
5. Lames
6. Contre-écrou de Grille
7. Grille Arrière
8 . Arbre Moteur
9 . Couvercle du Moteur
10. Anneau de Grille
11. Contre-écrou de Grille
12. Support de Moteur
13 . Support de Connexion
14. Support Principal
15 . Vis de Fixation du Support
16 . Corps Principa l
17. Réservoir d'Eau
18. Contre-écrou de Sortie d'Eau
19. Base
20 . Filet de Verrouillage de Base
21. Roues
22. Tube de Brumisation
23. Panneau de commande
24. Télécommande
25. Panneau de Décoration
26. Indicateur d'Eau
Mode d'emploi
1 . Insérez le support principal (14) dans le corps principal (16) et serrez-le avec la vis de
xation du support (16).
2 . Insérez les 5 roues (21) dans la base (19) et serrez-les avec le contre-écrou de base
(20).
3 . Placez la grille arrière (7) sur l ' arbre moteur (8) et serrez-la avec le contre-écrou de la
grille (6) sur le couvercle du moteur (9). Insérez les lames (5) sur l ' arbre moteur (8) et
serrez- l es avec le contre-écrou de lame (4).
4 . Fixez la plaque de brumisation (1) sur la grille avant (2) et serrez-la avec les vis de
verrouillage de la p l aque de brumisation.
5 . Connectez la grille avant (2) et la grille arrière (7) avec l'anneau de grille (10) et
serrez-le avec le contre-écrou de grille (11).
6.Inserez le tube de brumisation (22), connectez-le à la plaque de brumisation (1).
