4622.2812GC
Telecamera Dome IP, sensore CMOS 1/2,5˝, risoluzione 6 Mpx (3200x1800),
obiettivo varifocale motorizzato 2,8-12 mm, filtro IR meccanico, compressione
H.265+ Multistream, alimentazione PoE o 12 Vdc, slot SD CARD, visione a colori al
buio con led bianchi 30-50m e in b/n con IR 30-50m, funzioni AV, WDR, ROI, 3DNR,
HLC, BLC, Mask, Motion, Smart IR, RTSP, protocollo ONVIF, grado di protezione
IP67. Dimensioni: Ø 112x100 mm. Peso 625 g.

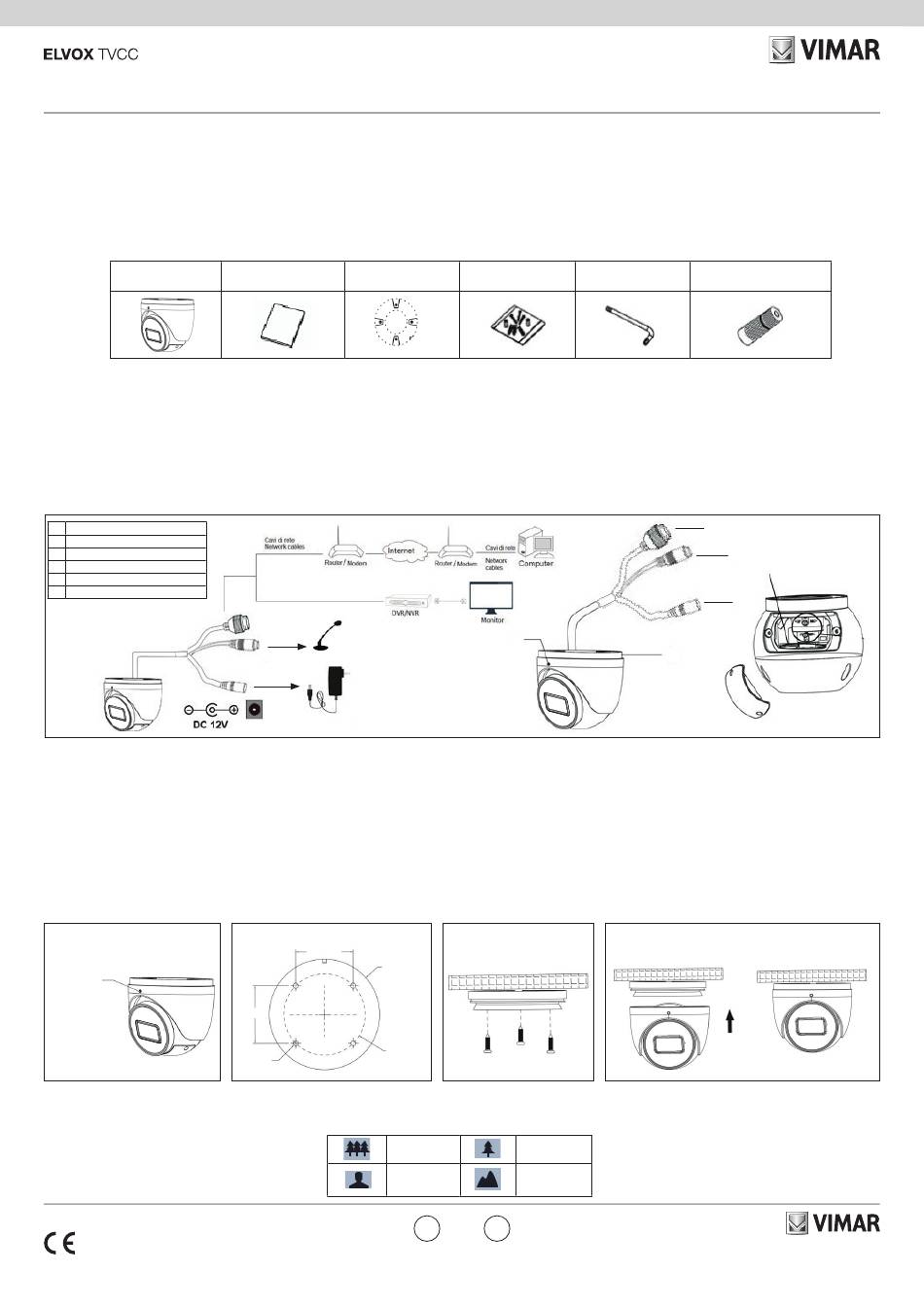

Contenuto della confezione
Una volta ricevuto il dispositivo, controllare gli accessori indicati di seguito.
Telecamera
Camera
Introduzione
Questa telecamera IP (abbreviato in IP-CAM) è stata progettata per fornire soluzioni
TVCC ad elevate prestazioni. Adotta chip di elaborazione video allo stato dell'arte.
Utilizza le tecnologie più avanzate, di codifica e decodifica video ed è conforme al
protocollo TCP/IP, SoC.(System on chip) ecc. per assicurare la stabilità e l'affidabilità
del sistema. I manuali completi e i software CVM.exe, Iptool.exe e Diskcalculator.exe
sono disponibili nella scheda prodotto consultabile nel sito www.vimar.com.
Connessioni
Di seguito sono riportate le principali connessioni della telecamera.
1
Cavo di rete / Network Cable
2
Cavo alimentazione / Power Cable
3
Base di fissaggio / Mounting base
4
Vite di fissaggio / Fixing screw
5
Slot micro SD card / Micro SD card slot
6
Microfono / Microphone
Installazione
Prima di iniziare, assicurarsi che la parete o il soffitto siano sufficientemente
solidi per sopportare tre volte il peso della telecamera. Installare la telecamera in
ambiente asciutto. La procedura di montaggio è la seguente:
1) Allentare la vite di fissaggio per smontare la telecamera.
2) Praticare i fori per le viti e per il cavo sulla parete utilizzando la dima di foratura.
3) Passare i cavi, collegare il cavo di alimentazione e il cavo di rete, poi fissare la
base di montaggio al soffitto o alla parete con le viti fornite.
4) Installare la dome e la custodia sulla base di montaggio, quindi regolare la
cupola per ottenere un angolo di visione ottimale. Prima della regolazione,
visualizzare un'anteprima dell'immagine su un monitor. Serrare la vite di
fissaggio dopo aver completato la regolazione dell'angolo di ripresa della
telecamera.
1
Vite di
fissaggio/
Fixed screw
5) Regolazione della messa a fuoco e dello zoom.
Questo modello di telecamera, è dotato di lente motorizzata. Utilizzare i controlli
dell'interfaccia web per modificare le impostazioni di Fuoco e Zoom.
49401997A0 02 2502
Istruzioni per l'uso
Dima di foratura
Quick and start guide
Drill template
2
56,1 mm
Ø107,7 mm
56,1 mm
Ø79,4 mm
Ø5,0 mm
IP Dome camera, CMOS 1/2.5" sensor, 6 Mpx (3200x1800) resolution, 2.8-12 mm
motorized varifocal lens, mechanic IR filter, video compression H.265+ Multistream,
PoE or 12 Vdc supply, SD CARD slot, color vision in the dark with white LEDs 30-
50m and in b/w with IR 30-50m, VA, WDR, ROI, 3DNR, HLC, BLC, Mask, Motion,
Smart IR, RTSP functions, ONVIF protocol, IP67 protection degree. Dimensions: Ø
112x100 mm. Weight 625 g.
Package content
After you receive your device, please check the following accessories.
Viti
Screws & spiles
Introduction
This IP-camera (short for IP-CAM) is designed for high performance CCTV solutions. It
adopts state of the art video processing chips. It utilizes most advanced technologies,
such as video encoding and decoding technology, complies with the TCP/IP protocol,
SoC (System on chip), etc to ensure this system more stable and reliable. Complete
manuals and CVM.exe, Iptool.exe e Diskcalculator.exe software are available to
download in the Product info sheet section of www.vimar.com website.
Connections
Here below the main connections of the camera.
4
Installation
Before start, please make sure that the wall or ceiling is strong enough to withstand
3 times the weight of the camera. Please install the camera in the dry environment.
The mounting steps are as follows:
1) Loosen the fixed screw to disassemble the camera.
2) Drill the screw holes and the cable hole on the wall according to the drill template.
3) Route the cables, connect the power cable and video cable, then secure the
mounting base to the ceiling or wall with the screws provided.
4) Install the dome and enclosure to the mounting base and then adjust the dome
to obtain an optimum view angle. Before adjustment, preview the image of the
camera on a monitor and then loosen the fixed ring to adjust the view angle of
the camera.
3
Installazione della base
Base mounting
5) Adjustment the focusing and zoom.
This type of camera is supplied of motorized lens, it is necessary to connect to
the web interface for setting the zoom and focusing.
Zoom -
Zoom +
Focus -
Focus +
IT
EN
Cacciavite
Cappuccio impermeabile
Screw-driver
Water-proof Cap
1
6
5
5
2
2
3
4
36063 Marostica VI - Italy
Viale Vicenza, 14
www.vimar.com
