Vimar 4622.2812BA Manual

4622.2812BA
Telecamera Dome IP a colori Day & Night, sensore CMOS 1/2,8", risoluzione 2
Mpx (1920x1080), obiettivo varifocale 2,8-12 mm, filtro IR meccanico, H.265+ Multi-
stream, funzioni AV, alimentazione PoE o 12 Vdc, slot SD card, IR 30- 50 m, funzioni
WDR, ROI, 3DNR, HLC, BLC, Mask, Motion, DC-Iris, Smart IR, RTSP, protocollo
ONVIF, grado di protezione IP67. Dimensioni: Ø 112x100 mm. Peso 625 g.
Contenuto della confezione
Una volta ricevuto il dispositivo, controllare gli accessori indicati di seguito. Le illu-
strazioni sotto riportate hanno solo funzione di riferimento. Far riferimento all'appa-
recchiatura in dotazione.

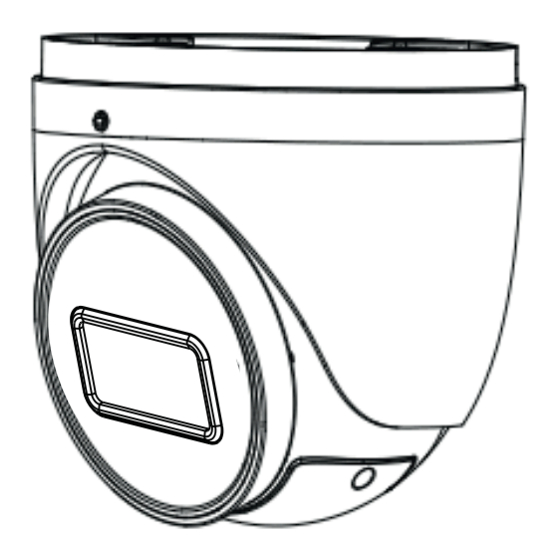

Telecamera
Camera
Introduzione
Questa telecamera IP (abbreviato in IP-CAM) è stata progettata per fornire soluzioni
TVCC ad elevate prestazioni. Adotta chip di elaborazione video allo stato dell'arte.
Utilizza le tecnologie più avanzate, di codifica e decodifica video ed è conforme al
protocollo TCP/IP, SoC.(System on chip) ecc. per assicurare la stabilità e l'affidabilità
del sistema. I manuali completi e i software CVM.exe, Iptool.exe e Diskcalculator.exe
sono disponibili nella scheda prodotto consultabile nel sito www.vimar.com.
Connessioni
Di seguito sono riportate le principali connessioni della telecamera.
1 Cavo di rete / Network Cable
2 Cavo alimentazione / Power Cable
3 Base di fissaggio / Mounting base
4 Vite di fissaggio / Fixing screw
5 Slot micro SD card / Micro SD card slot
6 Microfono / Microphone
Installazione
Prima di iniziare, assicurarsi che la parete o il soffitto siano sufficientemente solidi
per sopportare tre volte il peso della telecamera. Installare la telecamera in ambien-
te asciutto. La procedura di montaggio è la seguente:
1) Allentare la vite di fissaggio per smontare la telecamera.
2) Praticare i fori per le viti e per il cavo sulla parete utilizzando la dima di foratura.
3) Passare i cavi, collegare il cavo di alimentazione e il cavo di rete, poi fissare la
base di montaggio al soffitto o alla parete con le viti fornite.
4) Installare la dome e la custodia sulla base di montaggio, quindi regolare la
cupola per ottenere un angolo di visione ottimale. Prima della regolazione, vi-
sualizzare un'anteprima dell'immagine su un monitor. Serrare la vite di fissaggio
dopo aver completato la regolazione dell'angolo di ripresa della telecamera.
1
Vite di
fissaggio/
Fixed screw
4) Regolazione della vite Zoom e della vite di Fuoco
mediante un cacciavite, finchè non si raggiunge l'im-
magine ottimale.
5) Per completare l'installazione rimuovere delicata-
mente la pellicola di protezione.
49401823A0 00 2207
Istruzioni per l'uso Dima di foratura
Quick and start guide Drill template
2
56,1 mm
Ø107,7 mm
56,1 mm
Ø79,4 mm
Ø5,0 mm
IP Dome Day&Night colour camera, CMOS 1/2.8" sensor, 2 Mpx (1920x1080)
resolution, 2.8-12 mm varifocal lens, mechanic IR filter, H.265+ Multistream, VA
functions, PoE or 12 Vdc supply, SD card slot, IR 30- 50 m, WDR, ROI, 3DNR,
HLC, BLC, Mask, Motion, DC-Iris, Smart IR, RTSP functions, ONVIF protocol, IP67
protection degree. Dimensions: Ø 112x100 mm. Weight 625 g.
Package content
After you receive your device, please check the following accessories. The pictures
here are for reference only.
Viti
Screws & spiles
Introduction
This IP-camera (short for IP-CAM) is designed for high performance CCTV solutions.
It adopts state of the art video processing chips. It utilizes most advanced technol-
ogies, such as video encoding and decoding technology, complies with the TCP/IP
protocol, SoC (System on chip), etc to ensure this system more stable and reliable.
Complete manuals and CVM.exe, Iptool.exe e Diskcalculator.exe software are avail-
able to download in the Product info sheet section of www.vimar.com website.
Connections
Here below the main connections of the camera.
4
Installation
Before start, please make sure that the wall or ceiling is strong enough to withstand
3 times the weight of the camera. Please install the camera in the dry environment.
The mounting steps are as follows:
1) Loosen the fixed screw to disassemble the camera.
2) Drill the screw holes and the cable hole on the wall according to the drill template.
3) Route the cables, connect the power cable and video cable, then secure the
mounting base to the ceiling or wall with the screws provided.
4) Install the dome and enclosure to the mounting base and then adjust the dome
to obtain an optimum view angle. Before adjustment, preview the image of the
camera on a monitor and then loosen the fixed ring to adjust the view angle of
the camera.
3
Installazione della base
Base mounting
Focus
Zoom
IT EN
Cacciavite Cappuccio impermeabile
Screw-driver Water-proof Cap
1
6
5
5
2
2
3
4
Montaggio alla base
Mounting to the base
4) Adjust the Zoom screw and the Focus screw with the
screwdriver until you get the optimum image.
5) Remove the protective film to complete the installa-
tion procedure.
36063 Marostica VI - Italy
Viale Vicenza, 14
www.vimar.com
