Vimar ELVOX 4622.2812EDT Manual

4622.2812EDT
Telecamera Dome IP a colori Day & Night, sensore CMOS 1/2,7", risoluzione 5 Mpx
(2592x1944), obiettivo varifocale motorizzato 2,8-12 mm, filtro IR meccanico, H.265S
Multistream, alimentazione PoE o 12 Vdc, slot SD CARD, IR 30-50 m, Audio IN/OUT,
funzioni AV, WDR, HLC, BLC, ROI, 3DNR, Mask, Motion, DC-Iris, Smart IR, RTSP,
protocollo ONVIF, grado di protezione IP66.
Dimensioni: Ø 112x100 mm. Peso 625 g.

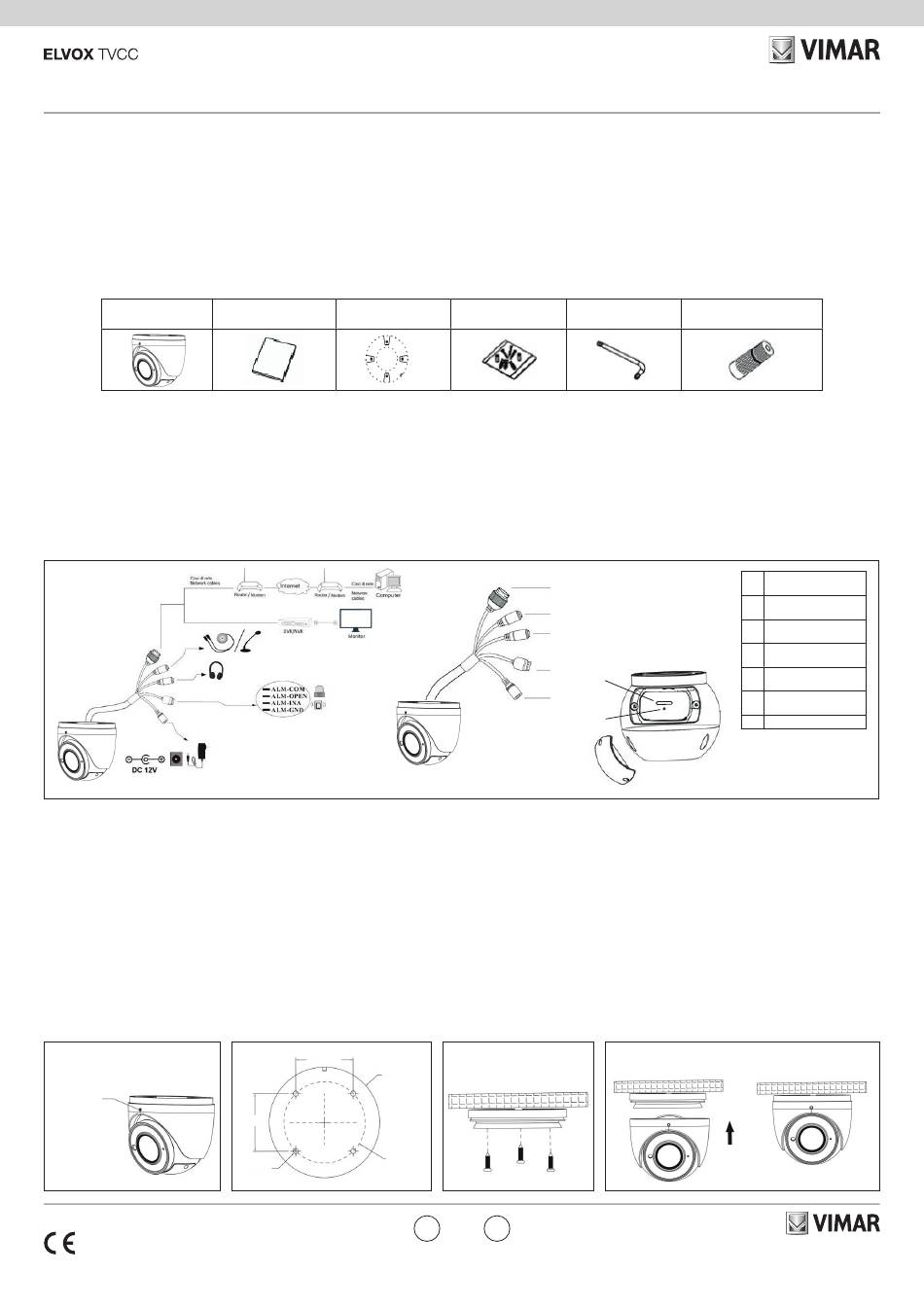

Contenuto della confezione
Una volta ricevuto il dispositivo, controllare gli accessori indicati di seguito. Le
illustrazioni sotto riportate hanno solo funzione di riferimento. Far riferimento
all'apparecchiatura in dotazione.

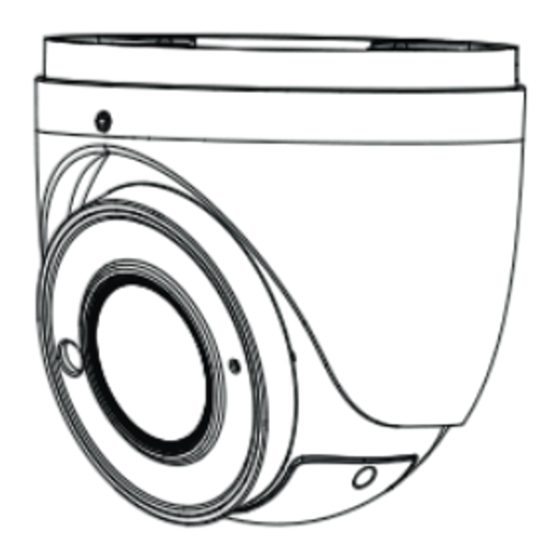

Telecamera
Camera
Introduzione
Questa telecamera IP (abbreviato in IP-CAM) è stata progettata per fornire soluzioni
TVCC ad elevate prestazioni. Adotta chip di elaborazione video allo stato dell'arte.
Utilizza le tecnologie più avanzate, di codifica e decodifica video ed è conforme al
protocollo TCP/IP, SoC.(System on chip) ecc. per assicurare la stabilità e l'affidabilità
del sistema. I manuali completi e i software CVM.exe, Iptool.exe e Diskcalculator.exe
sono disponibili nella scheda prodotto consultabile nel sito www.vimar.com.
Connessioni
Di seguito sono riportate le principali connessioni della telecamera.
Installazione
Prima di iniziare, assicurarsi che la parete o il soffitto siano sufficientemente solidi
per sopportare tre volte il peso della telecamera. Installare e utilizzare la telecamera
in ambiente asciutto. Si consiglia di riposizionare il copri obiettivo entro 4 ore dalla
sua rimozione. La procedura di montaggio è la seguente:
1) Ruotare l'anello di plastica in senso antiorario per rimuoverlo dalla fotocamera.
2) Allentare le viti per aprire la cupola inferiore.
3) Posizionare la dima per la foratura dove si intende fissare la telecamera, quindi
praticare i 4 fori per le viti e il foro per i cavi (nel caso si intenda far passare i
cavi attraverso la base di montaggio) in base alla dima.
4) Passare i cavi e collegarli. Quindi fissare la base di montaggio al soffitto o
parete con le viti.
5) Regolazione dei tre assi. Prima della regolazione, visualizzare l'immagine della
telecamera su un monitor e quindi effettuarne la regolazione secondo le figure
seguenti per ottenere l'angolo migliore.
1
Vite di
fissaggio/
Fixed screw
49401834A0 00 2207
Istruzioni per l'uso Dima di foratura
Quick and start guide Drill template
2
56,1 mm
Ø107,7 mm
56,1 mm
Ø79,4 mm
Ø5,0 mm
IP Dome Day&Night colour camera, CMOS 1/2.7" sensor, 5 Mpx (2592x1944)
resolution, 2.8-12 mm motorized varifocal lens, mechanic IR filter, H.265S
Multistream, PoE or 12 Vdc supply, slot SD CARD, IR 30-50 m, Audio IN/OUT, AV,
WDR, HLC, BLC, ROI, 3DNR, Mask, Motion, DC-Iris, Smart IR, RTSP functions,
ONVIF protocol, IP66 protection degree.
Dimensions: Ø 112x100 mm. Weight 625 g.
Package content
After you receive your device, please check the following accessories. The pictures
here are for reference only.
Viti
Screws & spiles Screw-driver
Introduction
This IP-camera (short for IP-CAM) is designed for high performance CCTV solutions. It
adopts state of the art video processing chips. It utilizes most advanced technologies,
such as video encoding and decoding technology, complies with the TCP/IP protocol,
SoC (System on chip), etc to ensure this system more stable and reliable. Complete
manuals and CVM.exe, Iptool.exe e Diskcalculator.exe software are available to
download in the Product info sheet section of www.vimar.com website.
Connections
Here below the main connections of the camera.
1
2
3
4
5
Installation
Before start, please make sure that the wall or ceiling is strong enough to withstand
3 times the weight of the camera. Please install and use the camera in the dry
environment. You'd better install back the lens cover less than 4 hours after
removing it. The mounting steps are as follows:
1) Rotate the plastic ring anticlockwise to remove it from the camera.
2) Unscrewed the lock screw to open the lower cup and remove the base.
3) Position the drill template to fix the camera and drill the 4 holes for screws and
cables (in case it is necessary to pass the cable through the mounting base).
4) Connect the cables and fix with the screws the mounting base to the ceiling or
wall.
5) Adjustment of 3 axis. Before the adjustment, display the image to a monitor and
then adjust the camera according to the diagram below in order to achieve the
expected angle.
3
Installazione della base
Base mounting
IT EN
Cacciavite Cappuccio impermeabile
Water-proof Cap
Cavo di rete / Network
1
Cable
Cavo microfono /
2
Microphone cable
Cavo cuffie /
3
Headphone Cable
Ingresso/uscita allarme /
4
Alarm input/output
Cavo alimentazione /
6
5
Power cable
Slot micro SD card /
6
Micro SD card slot
7
7 Reset
4
Montaggio alla base
Mounting to the base
