Vimar ELVOX 4622.2812GAE Manual

4622.2812GAE
'Telecamera Dome IP Plus a colori Day & Night, sensore CMOS 1/2,5", risoluzione 6 Mpx
(3296x1856), obiettivo varifocale motorizzato 2,8-12 mm, filtro IR meccanico, H.265+
Multistream, alimentazione PoE o 12 Vdc, slot SD CARD, IR 30-50 m, CVBS, Microfono
integrato, funzioni AV con rilevazione target e classificazione video, H-WDR, HLC, BLC, ROI,
3DNR, Mask, Motion, DC-Iris, Smart IR, RTSP, grado di protezione IP67 e IK10.
Dimensioni: Ø 141x114 mm. Peso 930 g.

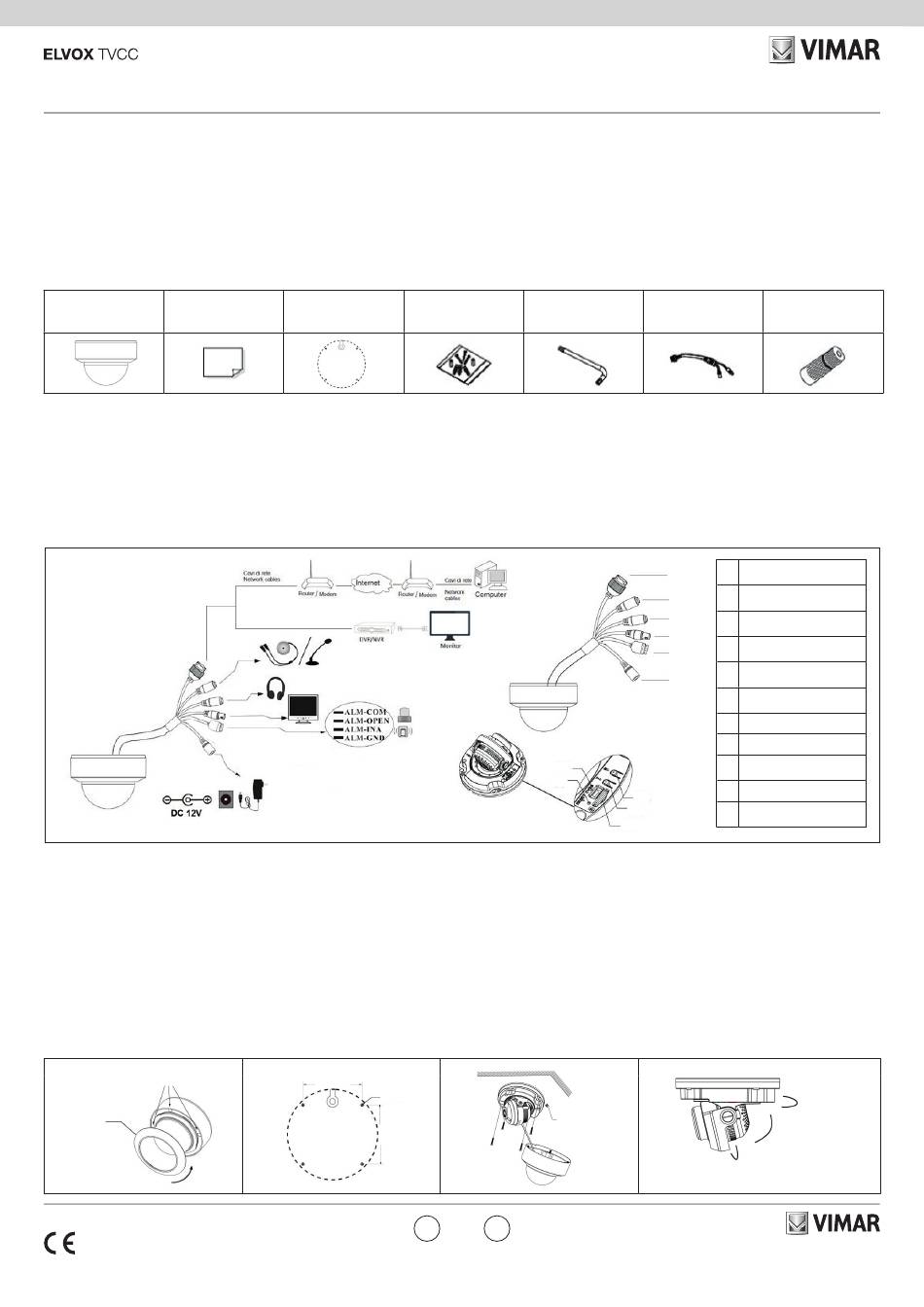

Contenuto della confezione
Una volta ricevuto il dispositivo, controllare gli accessori indicati di seguito. Le illustrazioni
sotto riportate hanno solo funzione di riferimento. Far riferimento all'apparecchiatura in
dotazione.
Telecamera Istruzioni per l'uso
Camera Quick and start guide
Introduzione
Questa telecamera IP (abbreviato in IP-CAM) è stata progettata per fornire soluzioni TVCC
ad elevate prestazioni. Adotta chip di elaborazione video allo stato dell'arte. Utilizza le
tecnologie più avanzate, di codifica e decodifica video ed è conforme al protocollo TCP/IP,
SoC.(System on chip) ecc. per assicurare la stabilità e l'affidabilità del sistema. I manuali
completi e i software CVM.exe, Iptool.exe e Diskcalculator.exe sono disponibili nella scheda
prodotto consultabile nel sito www.vimar.com.
Connessioni
Di seguito sono riportate le principali connessioni della telecamera.
Installazione
Prima di iniziare, assicurarsi che la parete o il soffitto siano sufficientemente solidi per
sopportare tre volte il peso della telecamera. Installare e utilizzare la telecamera in ambiente
asciutto. Si consiglia di riposizionare il copri obiettivo entro 4 ore dalla sua rimozione. La
procedura di montaggio è la seguente:
1) Ruotare l'anello di plastica in senso antiorario per rimuoverlo dalla fotocamera.
2) Allentare le viti per aprire la cupola inferiore.
3) Posizionare la dima per la foratura dove si intende fissare la telecamera, quindi praticare
i 4 fori per le viti e il foro per i cavi (nel caso si intenda far passare i cavi attraverso la
base di montaggio) in base alla dima.
4) Passare i cavi e collegarli. Quindi fissare la base di montaggio al soffitto o parete con le
viti.
5) Regolazione dei tre assi. Prima della regolazione, visualizzare l'immagine della
telecamera su un monitor e quindi effettuarne la regolazione secondo le figure seguenti
per ottenere l'angolo migliore.
1-2
Viti di fissaggio/
Fixed screws
Anello di
fissaggio/
Trim ring
49401963A0 00 2402
Dima di foratura
Drill template Screws & spiles
3
90,2 mm
Ø4,6 mm
90,2 mm
IT
IP Plus Dome Day&Night colour camera, CMOS 1/2.5" sensor, 6 Mpx (3296×1856) resolution,
2.8-12 mm motorized varifocal lens, mechanic IR filter, H.265+ Multistream, PoE or 12 Vdc
supply, slot SD CARD, IR 30-50 m, CVBS, Built-in microphone, AV functions with target
detection and video classification, H-WDR, HLC, BLC, ROI, 3DNR, Mask, Motion, DC-Iris,
Smart IR, RTSP functions, IP67 and IK10 protection degree.
Dimensions: Ø 141x114 mm. Weight 930 g.
Package content
After you receive your device, please check the following accessories. The pictures here are
for reference only.
Viti Cacciavite
Screw-driver
Introduction
This IP-camera (short for IP-CAM) is designed for high performance CCTV solutions.
It adopts state of the art video processing chips. It utilizes most advanced technologies,
such as video encoding and decoding technology, complies with the TCP/IP protocol, SoC
(System on chip), etc to ensure this system more stable and reliable. Complete manuals and
CVM.exe, Iptool.exe e Diskcalculator.exe software are available to download in the Product
info sheet section of www.vimar.com website.

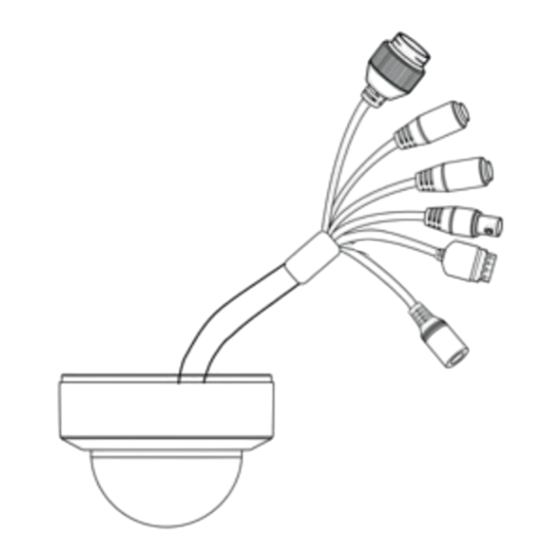

Connections
Here below the main connections of the camera.
11
10
9
Installation
Before start, please make sure that the wall or ceiling is strong enough to withstand 3 times
the weight of the camera. Please install and use the camera in the dry environment. You'd
better install back the lens cover less than 4 hours after removing it. The mounting steps
are as follows:
1) Rotate the plastic ring anticlockwise to remove it from the camera.
2) Unscrewed the lock screw to open the lower cup and remove the base.
3) Position the drill template to fix the camera and drill the 4 holes for screws and cables (in
case it is necessary to pass the cable through the mounting base).
4) Connect the cables and fix with the screws the mounting base to the ceiling or wall.
5) Adjustment of 3 axis. Before the adjustment, display the image to a monitor and then
adjust the camera according to the diagram below in order to achieve the expected
angle.
4
Vite di bloccaggio
Lock screw
EN
Cavo di connessione Cappuccio
CVBS e DC IN impermeabile
CVBS & DC in cables Water-proof Cap
Cavo di rete / Network
1
1
Cable
Cavo microfono /
2
2
Microphone cable
Cavo cuffie /
3
3
Headphone Cable
4
Uscita video CVBS /
4
5
CVBS video output
6
Ingresso/uscita allarme /
5
6 Alarm input/output
Cavo alimentazione /
6
Power cable
7 Zoom -
8 Zoom +
Slot micro SD card /
9
Micro SD card slot
10 Reset
7
Porta CVBS/DC IN /
8
11
CVBS/DC IN port
5
Brandeggio/Pan
0-345°
Inclinazione/ Tilt
0-77°
Rotazione/Rotation
0-345°
