Eaton TRIPP LITE B126-1P1M-U-POC Manual

Eaton TRIPP LITE B126-1P1M-U-POC Manual

Hdmi over cat5 extender kit power over cable
Hide thumbs Also See for TRIPP LITE B126-1P1M-U-POC:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
HDMI over Cat5 Extender Kit
Power over Cable
Español 9
Français 16
Deutsch 23
Italiano 30
Model: B126-1P1M-U-POC
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TRIPP LITE B126-1P1M-U-POC and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Eaton TRIPP LITE B126-1P1M-U-POC

Summary of Contents for Eaton TRIPP LITE B126-1P1M-U-POC

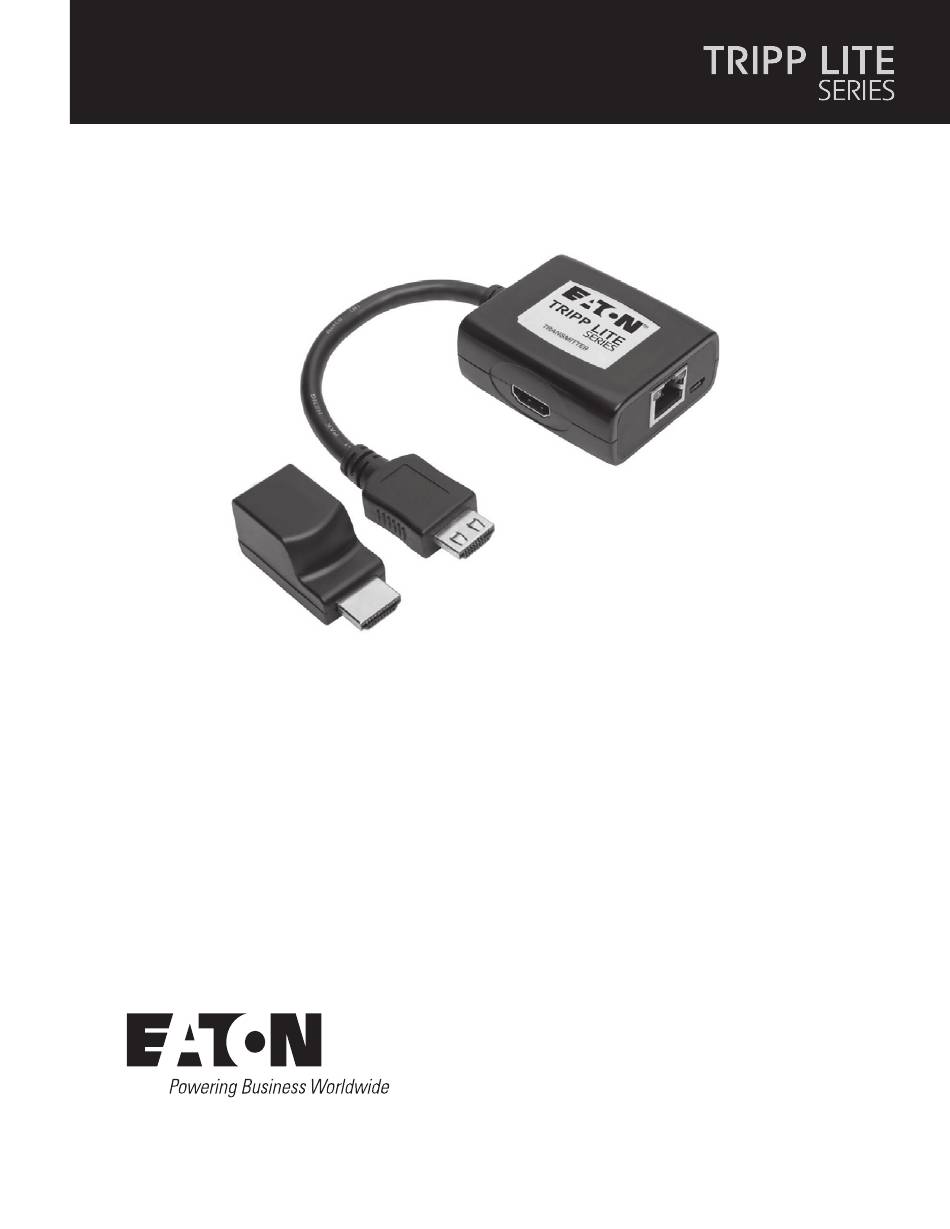

  • Page 1 HDMI over Cat5 Extender Kit Power over Cable Model: B126-1P1M-U-POC Español 9 Français 16 Deutsch 23 Italiano 30...

  • Page 2: Product Features

    Product Features • Extends a 1080i signal up to 100 ft. from the source, or a 1080p (60 Hz) signal up to 50 ft. from the source • Built-in Power over Cable (PoC) technology powers the receiver unit over Cat5e/6/6a cable •...

  • Page 3: Extender Kit Installation

    Extender Kit Installation Notes: 1. Test to make sure the entire installation works properly before pulling cables through ceilings/walls. 2. To achieve maximum distance and performance, use 24 AWG solid wire Cat5e/6/6a cable. Using stranded wire Cat5e/6 cable, or cable with a gauge (AWG) size higher than 24 AWG, will result in shorter extension distance.
  • Page 4 Extender Kit Installation 5. Using Cat5e/6 cable, connect the transmitter unit’s RJ45 port to the receiver unit’s RJ45 port. The green RJ45 LEDs on the transmitter and receiver units will illuminate to indicate the units are receiving power. The orange RJ45 LED on the receiver illuminates to indicate the unit is connected to a powered-on transmitter.

  • Page 5: Troubleshooting

    Troubleshooting If you are unable to get an acceptable image after following the installation instructions, try these troubleshooting tips. 1. Is the included USB cable connecting the transmitter unit’s USB Micro-B port to a power source for additional power? For the product to function properly, the transmitter unit’s USB Micro-B port must be connected to a USB port from the source or a USB wall charger.
  • Page 6 Troubleshooting 7. Are any patch panels or other devices installed between the transmitter and receiver units? HDMI over Cat5 Extender Kit was designed to be connected directly from the transmitter to the receiver via UTP cable. The more connection points between the source and the remote monitors, the more likely signal degradation will occur, causing poor performance.

  • Page 7: Warranty

    (1) year from the date of initial purchase. Our obligation under this warranty is limited to repairing or replacing (at its sole option) any such defective products. Visit Tripplite.Eaton.com/ support/product-returns before sending any equipment back for repair. This warranty does not apply to equipment which has been damaged by accident, negligence or misapplication or has been altered or modified in any way.
  • Page 8 WEEE Compliance Information for Customers and Recyclers (European Union) Under the Waste Electrical and Electronic Equipment (WEEE) Directive and implementing regulations, when customers buy new electrical and electronic equipment from Eaton, they are entitled to: • Send old equipment for recycling on a one-for-one, like-for-like basis (this varies depending on the country) •...
  • Page 9 Juego Extensor HDMI sobre Cat5 Energía por Cable Modelo: B126-1P1M-U-POC English 1 Français 16 Deutsch 23 Italiano 30...

  • Page 10: Características Del Producto

    Características del Producto • Extiende una señal 1080i hasta a 30.5 m [100 pies] de la fuente o una señal 1080p (60Hz) hasta a 15.24 m [50 pies] de la fuente • La tecnología de Energía por Cable (PoC) alimenta al receptor sobre un cable Cat5e / 6 / 6a •...
  • Page 11 Instalación de Juego Extensor Notas: 1. Pruebe para asegurarse de que toda la instalación trabaje correctamente antes de jalar los cables a través de techos y paredes. 2. Para conseguir la distancia y rendimiento máximos, use un cable Cat5e / 6 / 6a de alambre sólido 24 AWG.
  • Page 12 Instalación de Juego Extensor 5. Usando cable Cat5e / 6, conecte el puerto RJ45 de la unidad transmisora al puerto RJ45 de la unidad receptora. Los LEDs verdes del RJ45 en las unidades transmisora y receptora se iluminarán para indicar que las unidades reciben energía. El LED color naranja del RJ45 del receptor se ilumina cuando la unidad está...

  • Page 13: Solución De Problemas

    Solución de Problemas Si no puede conseguir una imagen aceptable después de seguir las instrucciones de instalación, pruebe estos consejos para resolver problemas. 1. ¿El cable USB incluido conecta el puerto USB Micro-B de la unidad transmisora a una fuente de alimentación para la energía adicional? Para que el producto funcione correctamente, el puerto USB Micro-B de la unidad transmisora debe conectarse a un puerto USB de la fuente o un cargador USB de pared.
  • Page 14 Solución de Problemas 6. Pruebe sus cables para asegurarse de que funcionen correctamente. Por ejemplo, conecte su cable Cat5e / 6 / 6a entre una computadora y una red para verificar que establece una conexión de red. 7. ¿Hay algún panel de conexiones u otros dispositivos instalados entre las unidades transmisora y receptora? El Juego Extensor HDMI sobre Cat5 ha sido diseñado para conectarse directamente del transmisor al receptor mediante cable UTP.
  • Page 15 Información de Cumplimiento de WEEE para Clientes y Recicladores (Unión Europea) Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, al adquirir un equipo eléctrico y electrónico nuevo de Eaton, los clientes están obligados a: •...
  • Page 16 Kit de rallonge HDMI sur Cat5 Prise en charge PoC (Power Over Cable) Modèle : B126-1P1M-U-POC English 1 Español 9 Deutsch 23 Italiano 30...

  • Page 17: Caractéristiques Du Produit

    Caractéristiques du produit • Prolonge un signal 1080i jusqu'à 30,48 m (100 pieds) de la source, ou un signal 1080p (60 Hz) jusqu'à 15,24 m (50 pieds) de la source. • Intégre la technologie Power over Cable (PoC) alimente l'unité réceptrice par le biais du câble Cat5e/6/6a. • Un port HDMI supplémentaire sur l'unité émettrice permet de connecter un moniteur local.

  • Page 18: Installation Du Kit D'extension

    Installation du kit d'extension Remarques : 1. Vérifiez que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles dans les plafonds/murs. 2. Pour obtenir une distance et des performances maximales, utilisez le câble 24 AWG à fils massifs Cat5e/6/6a. L'utilisation d'un câble toronné Cat5e/6 ou d'un câble d'un calibre (AWG) supérieur à...
  • Page 19 Installation du kit d'extension 5. À l'aide d'un câble Cat5e/6, connectez le port RJ45 de l'unité émettrice au port RJ45 de l'unité réceptrice. Les témoins RJ45 verts de l'émetteur et du récepteur s'allument pour indiquer que les unités sont alimentées. Le voyant orange RJ45 du récepteur s'allume pour indiquer que l'appareil est connecté...

  • Page 20: Dépannage

    Dépannage Si vous ne parvenez pas à obtenir une image acceptable après avoir suivi les instructions d'installation, essayez les conseils de dépannage suivants. 1. Le câble USB fourni relie-t-il le port USB Micro-B de l'unité émettrice à une source d'alimentation supplémentaire ? Pour que le produit fonctionne correctement, le port USB Micro-B de l'unité émettrice doit être connecté...
  • Page 21 Dépannage 7. Y a-t-il des panneaux de brassage ou d'autres dispositifs installés entre l'émetteur et le récepteur ? Le kit d'extension HDMI sur Cat5 a été conçu pour être connecté directement de l'émetteur au récepteur via un câble UTP. Plus il y a de points de connexion entre la source et les moniteurs distants, plus il y a de chances que le signal se dégrade et que les performances soient médiocres.

  • Page 22: Garantie

    à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site Tripplite.Eaton.com/support/product-returns avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modifiés d'une...
  • Page 23 HDMI-über-Cat5-Extender-Kit Power-over-Cable (PoC) Modell: B126-1P1M-U-POC English 1 Español 9 Français 16 Italiano 30...

  • Page 24: Optionales Zubehör

    Produktmerkmale • Erweitert ein 1080i-Signal bis zu 30 m von der Quelle, oder ein 1080p (60 Hz) Signal bis zu 15 m von der Quelle • Integrierte Power over Cable (PoC)-Technologie versorgt die Empfängereinheit über Cat5e/6/6a-Kabel mit Strom • Zusätzlicher HDMI-Anschluss an der Sendeeinheit für den Anschluss an einen lokalen Monitor •...

  • Page 25: Extender-Kit-Installation

    Extender-Kit-Installation Anmerkungen: 1. Testen Sie, ob die gesamte Installation ordnungsgemäß funktioniert, bevor Sie die Kabel durch Decken/Wände ziehen. 2. Um eine maximale Entfernung und Leistung zu erreichen, verwenden Sie 24 AWG Volldraht Cat5e/6/6a-Kabel. Die Verwendung von Cat5e/6-Litzenkabeln oder Kabeln mit einem größeren Querschnitt (AWG) als 24 AWG führt zu einer kürzeren Verlängerungsstrecke.
  • Page 26 Extender-Kit-Installation 5. Verbinden Sie mit einem Cat5e/6-Kabel den RJ45-Anschluss der Sendeeinheit mit dem RJ45-Anschluss der Empfangseinheit. Die grünen RJ45-LEDs an den Sender- und Empfängereinheiten leuchten auf, um anzuzeigen, dass die Einheiten mit Strom versorgt werden. Die orangefarbene RJ45-LED am Empfänger leuchtet, um anzuzeigen, dass das Gerät mit einem eingeschalteten Sender verbunden ist.

  • Page 27: Fehlerbehebung

    Fehlerbehebung Wenn Sie nach Befolgung der Installationsanweisungen kein akzeptables Bild erhalten, versuchen Sie diese Tipps zur Fehlerbehebung. 1. Verbindet das mitgelieferte USB-Kabel den USB-Micro-B-Anschluss der Sendeeinheit mit einer Stromquelle, um zusätzliche Energie zu erhalten? Damit das Produkt ordnungsgemäß funktioniert, muss der USB Micro-B-Anschluss der Sendeeinheit mit einem USB-Anschluss der Quelle oder einem USB Ladegerät verbunden werden.
  • Page 28 Fehlerbehebung 6. Testen Sie Ihre Kabel, um sicherzustellen, dass sie einwandfrei funktionieren. Schließen Sie zum Beispiel Ihr Cat5e/6/6a-Kabel zwischen einem Computer und einem Netzwerk an, um zu überprüfen, ob es eine Netzwerk Verbindung herstellt. 7. Sind zwischen dem Sender und dem Empfänger irgendwelche Patchfelder oder andere Geräte installiert? Das HDMI-über- Cat5-Extender-Kit wurde für den direkten Anschluss vom Sender zum Empfänger über ein UTP-Kabel entwickelt.
  • Page 29 WEEE-Compliance-Informationen für Kunden und Recycling (Europäische Union) Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgendes haben: • Senden Sie alte Geräte zum Recycling auf einer Eins-zu-Eins-Basis (dies variiert je nach Land) •...
  • Page 30 Kit Extender HDMI su Cat5 Alimentazione via cavo Modello: B126-1P1M-U-POC English 1 Español 9 Français 16 Deutsch 23...

  • Page 31: Caratteristiche Del Prodotto

    Caratteristiche del prodotto • Estende un segnale 1080i fino a 100 metri dalla sorgente o un segnale 1080p (60 Hz) fino a 50 metri dalla sorgente • La tecnologia Power over Cable (PoC) incorporata alimenta l'unità ricevente tramite il cavo Cat5e/6/6a • La porta HDMI aggiuntiva sull'unità trasmittente si collega a un monitor locale • Il cavo HDMI del trasmettitore incorporato si collega direttamente alla sorgente HDMI • L'unità ricevente a bassissimo profilo con connettore HDMI incorporato si collega direttamente al display HDMI per un posizionamento discreto...
  • Page 32 Installazione del kit Extender Note: 1. Eseguire un test per assicurarsi che l'intera installazione funzioni correttamente prima di tirare i cavi attraverso soffitti/pareti. 2. Per ottenere la massima distanza e le massime prestazioni, utilizzare il cavo 24 AWG a filo pieno Cat5e/6/6a.
  • Page 33 Installazione del kit Extender 5. Utilizzando il cavo Cat5e/6, collegare la porta RJ45 dell'unità trasmittente alla porta RJ45 dell'unità ricevente. I LED RJ45 verdi sul trasmettitore e sul ricevitore si illumineranno per indicare che le unità stanno ricevendo l'alimentazione. Il LED RJ45 arancione sul ricevitore si accende per indicare che l'unità...

  • Page 34: Risoluzione Dei Problemi

    Risoluzione dei problemi Se non si riesce a ottenere un'immagine accettabile dopo avere seguito le istruzioni di installazione, si raccomanda di eseguire questi passaggi per risolvere il problema. 1. Il cavo USB fornito in dotazione collega la porta USB Micro-B dell'unità trasmittente a una sorgente di alimentazione per una maggiore potenza? Affinché il prodotto funzioni correttamente, la porta USB Micro-B dell'unità...
  • Page 35 Risoluzione dei problemi 7. Sono stati installati pannelli patch o altri dispositivi tra l'unità trasmittente e l'unità ricevente? Il kit Extender HDMI su Cat 5 è stato progettato per essere collegato direttamente dal trasmettitore al ricevitore tramite un cavo UTP. Tanto più numerosi sono i punti di connessione tra la sorgente e i monitor remoti, quanto più è probabile che si verifichi una degradazione del segnale, causando una scarsa qualità...

  • Page 36: Garanzia

    In base alla Direttiva europea RAEE sullo smaltimento dei rifiuti elettrici ed elettronici e in base ai regolamenti sulla relativa attuazione, i clienti che acquistano apparecchiature elettriche ed elettroniche nuove da Eaton hanno il diritto di: • inviare le vecchie apparecchiature per consentirne il riciclaggio su base individuale, a parità di condizioni (a seconda del paese);...
