Owner's Manual

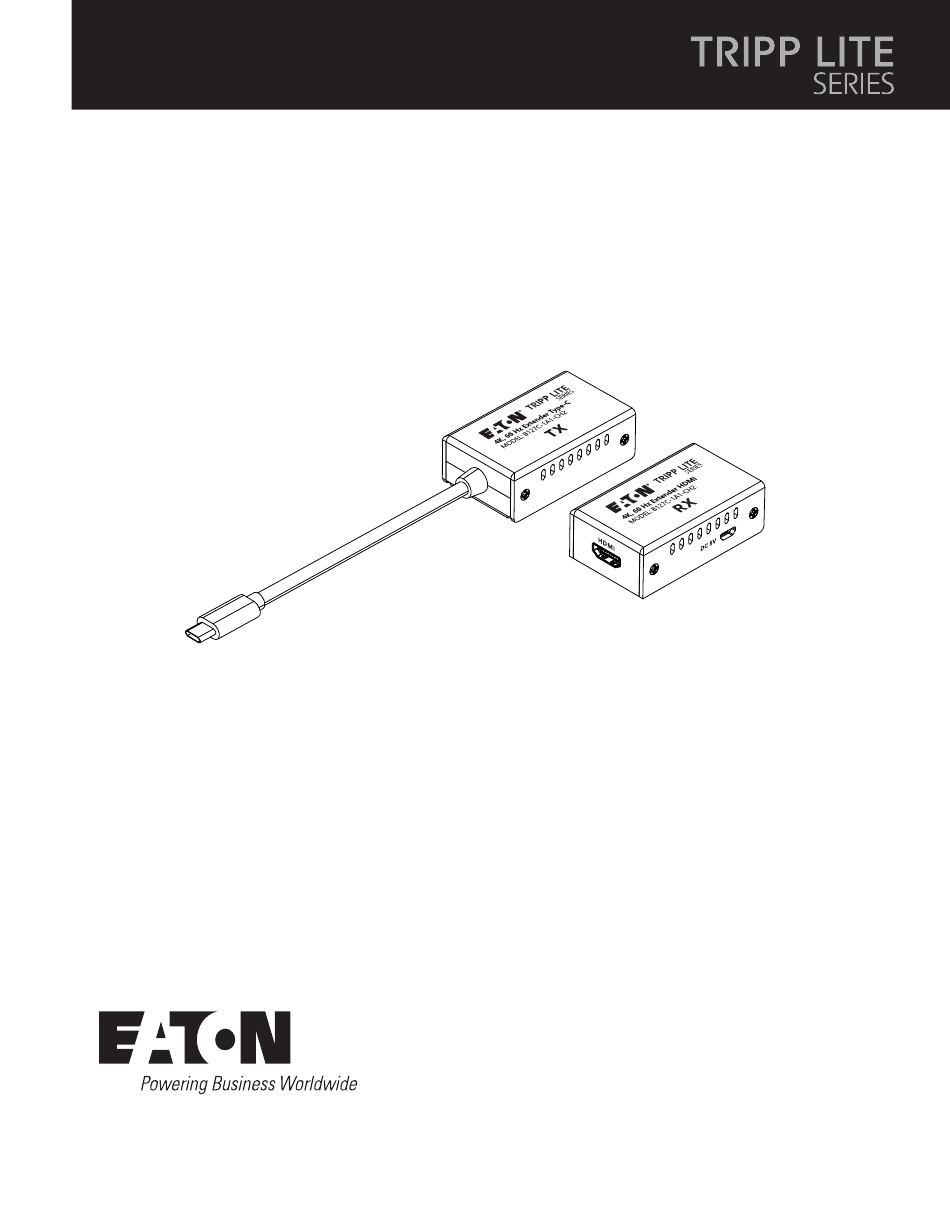

4K 120 Hz USB Type-C to HDMI

over Cat6 Extender

Español 6

Français 11

Deutsch 16

Italiano 21

Model:

B127C-1A1-CH2

USB Type-C

and USB-C

are

registered trademarks of USB

Implementers Forum.

Purchased product

may differ from image.

Need help?

Do you have a question about the TRIPP LITE B127C-1A1-CH2 and is the answer not in the manual?

Questions and answers

Summary of Contents for Eaton TRIPP LITE B127C-1A1-CH2

Page 1 Owner’s Manual Model: 4K 120 Hz USB Type-C to HDMI over Cat6 Extender B127C-1A1-CH2 USB Type-C and USB-C ® ® registered trademarks of USB Implementers Forum. Purchased product may differ from image. Español 6 Français 11 Deutsch 16 Italiano 21...
Page 2 Package Contents • Local Transmitter Unit • Receiver Unit • Micro USB Cable • User Documentation Product Features • Supports 4K @ 120 Hz resolution up to 82 ft. (25 m) and 4K @ 60 Hz resolution up to 197 ft. (60 m) from the source with zero latency.
Page 3 Installation Installation Requirements • USB-C source device (smartphone, tablet, PC, etc. with a USB-C port). • HDMI display device (TV, projector, LED screen, etc. with HDMI port). • UTP/STP Cat6/6a/7 cable standard IEEE-568B. Connection Connect transmitter to the source device’s USB-C port. Connect the HDMI display to the receiver with an HDMI cable.
Page 4 Specifications Compatibility Voltage TX: Power by the signal source RX: DC 5V 500mA Power consumption TX < 3W, RX < 3W HDMI performance HDMI version HDMI 2.0 HDCP version HDCP 2.2, HDCP 1.4 Max transmission rate 18 Gbps Resolution 1280x720, 1280x960, 1366x768, 1440x900, 1680x1050, 1920x1080, 1920x1200, 720p@50/60 Hz, 1080i@50/60 Hz,...
Page 5 Our obligation under this warranty is limited to repairing or replacing (at its sole option) any such defective products. Visit Tripplite.Eaton.com/support/product-returns before sending any equipment back for repair. This warranty does not apply to equipment which has been damaged by accident, negligence or misapplication or has been altered or modified in any way.
Page 6 Manual del Propietario Modelo: Extensor USB Tipo-C a HDMI sobre Cat6 4 K 120 Hz B127C-1A1-CH2o USB Type-C y USB-C son marcas ® ® registradas de USB Implementers Forum. El producto comprado puede ser diferente al de la imagen. English 1 Français 11 Deutsch 16 Italiano 21...
Page 7 Contenido del Empaque • Unidad Transmisora Local • Unidad Receptora • Cable Micro USB • Documentación para el Usuario Características del Producto • Admite una resolución de 4K a 120 Hz hasta 25 metros [82 pies] y una resolución de 4K a 60 Hz hasta 60 metros [197 pies] desde la fuente con latencia cero.
Page 8 Instalación Requerimientos de Instalación • Dispositivo fuente USB-C (smartphone, tableta, PC, etc. con un puerto USB-C). • Dispositivo de visualización HDMI (televisor, proyector, pantalla LED, etc. con puerto HDMI). • Cable UTP/STP Cat6/6a/7 estándar IEEE-568B. Conexión Conecte el transmisor al puerto USB-C del dispositivo fuente. Conecte la pantalla HDMI al receptor con un cable HDMI.
Page 9 Especificaciones Compatibilidad Voltaje TX: Alimentación por la fuente de señal RX: CD 5 V 500 mA Consumo de Energía TX < 3W, RX < 3W Rendimiento HDMI Versión de HDMI HDMI 2.0 Versión HDCP HDCP 2.2, HDCP 1.4 Velocidad máxima de transmisión 18 Gbps Resolución 1280x720, 1280x960, 1366x768,...
Page 10 • Enviar para reciclaje equipos viejos del mismo tipo y en el mismo número (esto varía de un país a otro) • Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo Eaton tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Eaton...
Page 11 Manuel d'utilisation Modèle : Rallonge USB Type-C vers HDMI 4K 120 Hz sur Cat6 B127C-1A1-CH2 USB Type-C et USB-C sont des ® ® marques déposées de l’USB Implementers Forum. Le produit acheté peut différer de l'image. English 1 Español 6 Deutsch 16 Italiano 21...
Page 12 Contenu du carton d'emballage • Unité émettrice locale • Unité de réception • Micro Câble USB • Documentation pour l'utilisateur Caractéristiques du produit • Prend en charge une résolution de 4K à 120 Hz jusqu'à 25 m (82 pieds) et une résolution de 4K à 60 Hz jusqu'à 60 m (197 pieds) depuis la source, sans latence.
Page 13 Installation Exigences d'installation • Appareil avec source USB-C (smartphone, tablette, PC, etc. avec un port USB-C). • Dispositif d'affichage HDMI (TV, projecteur, écran LED, etc. avec port HDMI). • Câble UTP/STP Cat6/6a/7 norme IEEE-568B. Connexion Connectez l'émetteur au port USB-C de l'appareil source. Connectez l'écran HDMI au récepteur avec un câble HDMI.
Page 14 Caractéristiques Compatibilité Tension TX : Alimentation par la source du signal RX : CC 5 V 500 mA Consommation électrique TX < 3 W, RX < 3W Performances HDMI Version HDMI HDMI 2.0 Version HDCP HDCP 2.2, HDCP 1.4 Vitesse de transmission maximale 18 Gbit/s Résolution 1280x720, 1280x960, 1366x768,...
Page 15 Informations de conformité DEEE pour les clients et les recycleurs (Union européenne) Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à : •...
Page 16 Betriebsanleitung Modell: 4 K 120 Hz USB Type-C-zu-HDMI über Cat6 Extender B127C-1A1-CH2l USB Type-C und USB-C sind ® ® registrierte Marken des USB Implementers Forum. Das gekaufte Produkt kann von der Abbildung abweichen. English 1 Español 6 Français 11 Italiano 21...
Page 17 Lieferumfang • Lokale Sendereinheit • Empfangseinheit • Mikro-USB-Kabel • Benutzerdokumentation Produktmerkmale • Unterstützt 4K bei einer 120 Hz Auflösung bis zu 82 Fuß (25 m) und 4K bei einer 60 Hz Auflösung bis zu 197 Fuß (60 m) von der Quelle mit Null-Latenz. •...
Page 18 Installation Anforderungen für die Installation • USB-C-Quellgerät (Smartphone, Tablet, PC usw. mit einem USB-C-Anschluss). • HDMI-Anzeigegerät (Fernseher, Projektor, LED-Bildschirm, usw. mit HDMI-Anschluss). • UTP/STP Cat6/6a/7 Kabelstandard IEEE-568B. Verbindung Schließen Sie den Sender an den USB-C-Anschluss an. Schließen Sie den HDMI-Bildschirm mit einem HDMI-Kabel an den Empfänger an. Schließen Sie den Sender mit einem Cat6/6a/7 Netzwerkkabel an den Empfänger an.
Page 19 Technische Daten Kompatibilität Spannung TX: Leistung durch die Signalquelle RX: DC 5 V 500 mA Stromverbrauch TX < 3 W, RX < 3 W HDMI-Performance HDMI-Version HDMI 2.0 HDCP-Version HDCP 2.2, HDCP 1.4 Maximale Übertragungsrate 18 GBit/s Auflösung 1.280x720, 1.280x960, 1.366x768, 1.440x900, 1.680x1050, 1.920x1.080, 1.920x1.200, 720p bei 50/60 Hz, 1080i bei 50/60 Hz, 1080p bei...
Page 20 • Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land) • Schicken Sie die neuen Geräte zum Recycling zurück, wenn sie schließlich zu Abfall werden Eaton hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Eaton 1000 Eaton Boulevard...
Page 21 Manuale d'uso Modello: Estensore 4K 120 Hz da USB Type-C a HDMI su Cat6 B127C-1A1-CH2 USB Type-C e USB-C sono marchi ® ® registrati di USB Implementers Forum. Il prodotto acquistato può differire dall'immagine. English 1 Español 6 Français 11 Deutsch 16...
Page 22 Contenuto della confezione • Unità trasmittente locale • Unità ricevitore • Cavo micro-USB • Documentazione per l'utente Caratteristiche del prodotto • Supporta la risoluzione 4 K @ 120 Hz fino a 82 piedi (25 m) e la risoluzione 4 K @ 60 Hz fino a 197 piedi (60 m) dallafonte con latenza zero.
Page 23 Installazione Requisiti per l'installazione • Dispositivo fonte USB-C (smartphone, tablet, PC, ecc. con porta USB-C). • Dispositivo di visualizzazione HDMI (TV, proiettore, schermo LED, ecc. con porta HDMI). • Cavo UTP/STP Cat6/6a/7 standard IEEE-568B. Connessione Collegare il trasmettitore alla porta USB-C del dispositivo sorgente. Collegare lo schermo HDMI al ricevitore con un cavo HDMI.
Page 24 Specifiche Compatibilità Tensione TX: alimentazione dal segnale fonte RX: 5 V CC 500 mA Consumo energetico TX < 3 W, RX < 3 W Prestazioni HDMI Versione HDMI HDMI 2.0 Versione HDCP HDCP 2.2, HDCP 14. Velocità di trasmissione massima 18 Gbps Risoluzione 1280x720, 1280x960, 1366x768,...
Page 25 • Inviare le vecchie apparecchiature per il riciclaggio in base alla procedura "uno per uno" e "a parità di condizioni" (questo varia a seconda del Paese) • Inviare la nuova apparecchiatura per il riciclo quando questa alla fine diventa un rifiuto Eaton segue una politica di miglioramento continuo. Le specifiche sono soggette a modifiche senza preavviso.
Page 28 Eaton 1000 Eaton Boulevard Cleveland, OH 44122 Stati Uniti Eaton.com © 2024 Eaton Tutti i diritti riservati Eaton è un marchio registrato. Pubblicazione n. 24-03-199 / 93-4A98_ RevA Tutti i marchi sono di proprietà dei Giugno 2024 rispettivi titolari.
