Summary of Contents for Musway M6PRO

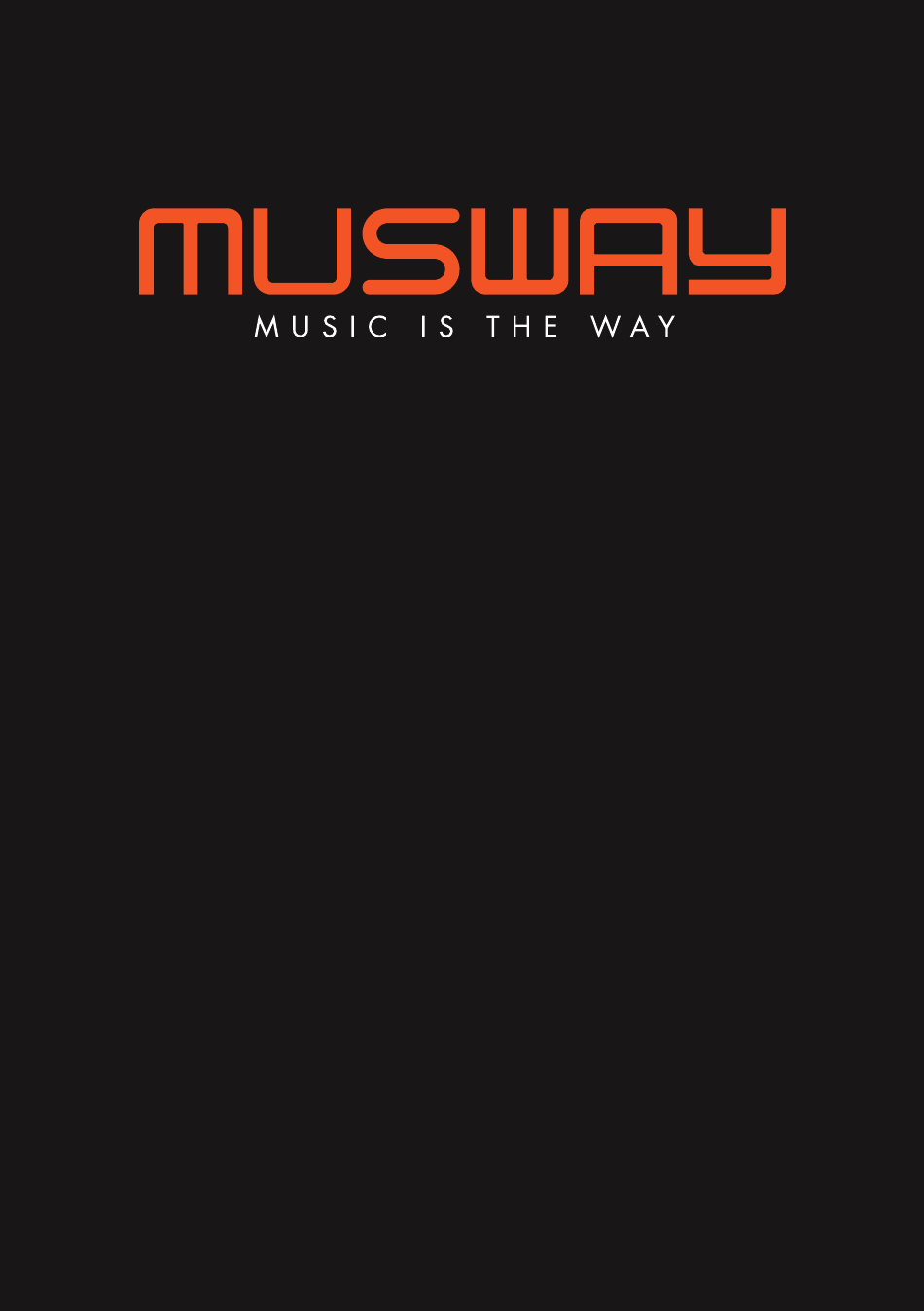

Page 1 VERSION 1.1 M6PRO 6-CHANNEL CLASS D AMPLIFIER WITH 10-CHANNEL DSP...
Page 2: Technical Specifications
DHR technology enables the channels that are responsible for the tweeter or midrange to have an even higher dynamic impulse output, from which the entire audio system benefits. Thus, the Musway multi-channel amplifiers with DHR offer an effective and dynamic power reserve that is not available in amplifiers with only one or two channels.
Page 3: General Requirements
234 x 50 x 160 Net Weight (kg): Declaration of Conformity Audio Design GmbH hereby declares that the MUSWAY M6PRO DSP device complies with Directive 2014/53/EU. The full declaration of conformity can be viewed at www.musway.de/CE SCOPE OF DELIVERY 1 x M6PRO DSP Amplifier...
Page 4: Safety Instructions
ENGLISH SAFETY INSTRUCTIONS THE PURCHASED DEVICE IS ONLY SUITABLE FOR AN OPERATION WITH A 12V ON-BOARD ELECTRI- CAL SYSTEM OF A VEHICLE. Otherwise fire hazard, risk of injury and electric shock consists. PLEASE DO NOT MAKE ANY OPERATION OF THE SOUND SYSTEM, WHICH DISTRACT YOU FROM A SAFE DRIVING.
Page 5 ENGLISH SAFETY INSTRUCTIONS ENSURE NOT TO DAMAGE COMPONENTS, WIRES AND CABLES OF THE VEHICLE WHEN YOU DRILL THE MOUNTING HOLES. If you drill the mounting holes for the installation into the vehicle’s chassis, ensure by any means, not to damage, block or tangent the fuel pipe, the gas tank, other wires or electrical cables. DO NOT INSTALL AUDIO CABLES AND POWER SUPPLY WIRES TOGETHER.
Page 6: Mechanical Installation
ENGLISH MECHANICAL INSTALLATION • Avoid any damages on the components of the vehicle like air bags, cables, board computer, seat belts, gas tank or the like. • Ensure that the chosen location provides a sufficient air circulation for the amplifier. Do not mount the device into small or sealed spaces without air circulation near by heat dispersing parts or electrical parts of the vehicle.
Page 7: Before Connecting
ENGLISH INTERCONNECTION BEFORE CONNECTING For the professional installation of a sound system, car audio retail stores of- fers appropriate wiring kits. Ensure a sufficient profile section (refer to the table below) and a suitable fuse rating and the conductivity of the cables when you purchase your wiring kit.
Page 8: Description Of Operation
HIGH LEVEL INPUT CH4- REM IN: This input is suited to turn on the M6PRO if a turn-on signal from the head unit / car stereo is avail- HIGH LEVEL INPUT CH5+ able.
Page 9: Input Sensitivity
DSP by an APP through a smart phone/mobile device. Check the website “www. musway.de” for more information or ask your car audio retailer. This input is suited for an external MUSWAY DRC1 digital remote controller. Check the website “www. musway.de” for more information or ask your car audio retailer.
Page 10: Application Example
ENGLISH APPLICATION EXAMPLE ADDITIONAL AMPLIFIER Subwoofer Speaker Outputs 1-6 HEAD UNIT Subwoofer ADDITIONAL AMPLIFIER Speaker CH1+ 2 - 4 Ohms Speaker CH1- STEREO PRE-AMPLIFIER SOURCE Speaker CH3+ 2 - 4 Ohms Speaker CH3- Subwoofer CH6- 4 Ohms Subwoofer CH5+ Speaker CH4- FUSE HOLDER GROUND 120A...
Page 11: System Configuration
ENGLISH SYSTEM CONFIGURATION • Download and save the MUSWAY DSP V3.x software via “www.musway.de/dsp” before connecting the amplifier to your personal computer. • Install the amplifier in your vehicle before you connect a computer to it. • Turn the ignition key to the ACC or ON position.
Page 12: Technische Daten
Im Aktivbetrieb ermöglicht die DHR-Technologie speziell den Kanälen, die für Hoch- oder Mitteltöner zuständig sind, eine noch höhere dynamische Impulsleistung, von der die gesamte Audioanlage profitiert. Somit bieten die Musway Mehrkanal-Verstärker mit DHR eine effektive und dynamische Leistungsreserve, die bei Verstärkern mit nur einem oder zwei Kanälen nicht vorhanden ist.
Page 13 Größe ohne Montagehalter (mm): 234 x 50 x 160 Nettogewicht (kg): Konformitätserklärung Hiermit erklärt die Audio Design GmbH, dass das Gerät MUSWAY M6PRO der Richtlinie 2014/53/EU entspricht. Die vollständige Konformitätserklärung ist einzusehen unter www.musway.de/CE SCOPE OF DELIVERY 1 x M6PRO DSP Verstärker 1 x 1,5 m USB Kabel 1 x 16-pol Kabeladapter (REM IN, REM OUT, REV IN, Hochpegeleingänge)
Page 14 DEUTSCH SICHERHEITSHINWEISE DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN BETRIEB AN EINEM 12-V-BORDNETZ EINES FAHRZEUGS AUSGELEGT. Andernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlages oder anderer Verletzungen. BITTE KEINE BEDIENUNG DES SOUNDSYSTEMS AUSFÜHREN, WELCHE VOM SICHEREN LENKEN DES FAHRZEUGS ABLENKEN KÖNNTE. Führen Sie keine Bedienungen aus, die Ihre Aufmerksamkeit län- gere Zeit in Anspruch nehmen.
Page 15: Entsorgung/ Recycling
DEUTSCH SICHERHEITSHINWEISE AUF KORREKTE ANSCHLÜSSE ACHTEN. Bei fehlerhaften Anschlüssen besteht Feuergefahr, Kurzschluss- gefahr und es kann zu Schäden am Gerät kommen. AUDIOKABEL UND STROMKABEL SOLLTEN NICHT ZUSAMMEN VERLEGT WERDEN. Bei der Installati- on des Audiokabels zwischen dem Cinch-Ausgang des Autoradios und dem Cinch-Eingang des Verstärkers im Fahrzeug ist darauf zu achten, dass das Audio- und das Stromversorgungskabel möglichst nicht auf der selben Seite des Fahrzeugs verlegt werden.
Page 16: Mechanische Installation
DEUTSCH MECHANISCHE INSTALLATION • Achten Sie bei der Installation darauf, dass keine serienmäßig im KFZ vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw.entfernt werden. • Vergewissern Sie sich, dass der Verstärker am Montageort genügend Kühlung erhält. Montieren Sie das Gerät nicht in zu kleine, abgeschlossene Gehäuse ohne Luftzirkulation, in die Nähe von wärmeabstrahlende Teilen oder elektronischen Steuerungen des Fahrzeuges.
Page 17: Elektrische Anschlüsse
DEUTSCH ELEKTRISCHE ANSCHLÜSSE VOR DEM ANSCHLIESSEN Für den fachgerechten Anschluss des Soundsystems sind geeignete Kabel- sets im Fachhandel erhältlich. Achten Sie beim Kauf auf einen ausreichenden Kabelquerschnitt (siehe Tabelle unten), den passenden Sicherungswert sowie auf die Leitfähigkeit der Kabel. Säubern und entfernen Sie vorhandene Oxida- tionsstellen an allen Kontaktpunkten der Batterie und an den Massepunkten.
Page 18 Verstärker. Mit einer dem 200 mA Ausgang HOCHPEGELEINGANG CH6- kann auch ein automatisches Relais angesteuert werden. REV IN: Dieser Eingang ist geeignet, den M6PRO bei eingelegtem Rückwärtsgang vom Bluetooth ® Modus in den Car-Host-Modus zu schalten. Dadurch sind die Audiosignale der Parksensoren über das Soundsystem zu hören.
Page 19 Anpassung des DSP über eine APP auf Ihrem mobilen Endgerät. Unter „www.musway.de“ finden Sie weitere Informationen oder fragen Sie Ihren Car-Audio-Händler. Dieser Eingang ist für eine externe Fernbedienung DRC1 von MUSWAY geeignet. Auf der Website „www.musway.de“ finden Sie weitere Informationen oder fragen Sie Ihren Car-Audio-Händler.
Page 20 DEUTSCH ANWENDUNGSBEISPIEL ZUSÄTZLICHER VERSTÄRKER Subwoofer Lautsprecherausgänge 1-6 STEUERGERÄT Subwoofer ZUSÄTZLICHER VERSTÄRKER Lautsprecher CH1+ 2 - 4 Ohm Lautsprecher CH1- STEREO VORVERSTÄRKER-QUELLE Lautsprecher CH3+ 2 - 4 Ohm Lautsprecher CH3- Subwoofer CH6- SICHERUNGS- 4 Ohm HALTER Subwoofer CH5+ Lautsprecher CH4- 120A MASSE Lautsprecher CH4+ 2 - 4 Ohm...
Page 21 DEUTSCH ERSTER SYSTEM START • Laden und speichern Sie die MUSWAY DSP V3.x Software unter „www.musway.de/dsp“, bevor Sie den Verstärker an Ihren PC anschließen. • Installieren Sie den Verstärker in Ihrem Fahrzeug, bevor Sie einen Computer an ihn anschließen. • Den Zündschlüssel in die Stellung ACC oder ON drehen.
