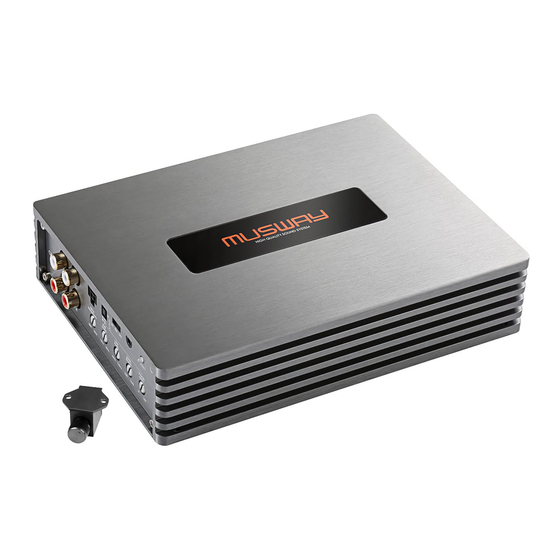

- Page 1 VERSION 1.0 M X S E R I E S ONE600 DIGITAL CLASS D MONO AMPLIFIER...
-
Page 2: Safety Instructions
ENGLISH SAFETY INSTRUCTIONS THE PURCHASED DEVICE IS ONLY SUITABLE FOR AN OPERATION WITH A 12V ON-BOARD ELECTRI- CAL SYSTEM OF A VEHICLE. Otherwise fire hazard, risk of injury and electric shock consists. PLEASE DO NOT MAKE ANY OPERATION OF THE SOUND SYSTEM, WHICH DISTRACT YOU FROM A SAFE DRIVING. - Page 3 ENGLISH MOUNT THE DEVICE AND OTHER COMPONENTS OF THE SOUND SYSTEM SUFFICIENTLY. Otherwise the device and components may get loose and act as dangerous objects, which could cause serious harm and damages in the passenger room. ENSURE NOT TO DAMAGE COMPONENTS, WIRES AND CABLES OF THE VEHICLE WHEN YOU DRILL THE MOUNTING HOLES.
-
Page 4: Technical Specifications
ENGLISH TECHNICAL SPECIFICATIONS Model ONE600 Channels Circuit Digital Class D OUTPUT POWER RMS @ 13.8 V Watts @ 4 Ohms 1 x 250 Watts @ 2 Ohms 1 x 400 Watts @ 1 Ohm 1 x 650 OUTPUT POWER RMS @ 14.4 V Watts @ 4 Ohms 1 x 272 Watts @ 2 Ohms... -
Page 5: Mechanical Installation
ENGLISH MECHANICAL INSTALLATION • Avoid any damages on the components of the vehicle like air bags, cables, board computer, seat belts, gas tank or the like. • Ensure that the chosen location provides a sufficient air circulation for the amplifier. Do not mount the device into small sealed spaces without air circulation or near by heat dispersing parts or electrical parts of the vehicle. -
Page 6: Electrical Interconnection
ENGLISH ELECTRICAL INTERCONNECTION HIGH LEVEL AUTO INPUT INPUT OUTPUT TURN-ON POWER BEFORE CONNECTING SIG. OFF PROTECT ONE600 For the professional installation of a sound system, car audio retail stores offers appropriate wiring kits. Ensure INPUT BASS PHASE SENSITIVITY SONIC PASS BOOST SHIFT DIGITAL CLASS D... - Page 7 ENGLISH FUSE The amplifier inherently has no internal device fuse. Use the supplied fuse (50 A) with the fuse holder and install it in the power cable between the 12 Volt pole of the vehicle battery and next to the +12V terminal of the amplifier.
-
Page 8: Description Of Operation
ENGLISH DESCRIPTION OF OPERATION 14 15 16 17 HIGH LEVEL AUTO INPUT INPUT OUTPUT TURN-ON POWER SIG. OFF PROTECT ONE600 INPUT BASS PHASE SENSITIVITY SONIC PASS BOOST SHIFT DIGITAL CLASS D MONO AMPLIFIER 10Hz 40Hz 40Hz 150Hz 18dB 0° 180° 11 12 13 INPUT SPEAKER... -
Page 9: Phase Shift
ENGLISH PHASE SHIFT This controller allows to adjust the phase between 0° and 180°. This allows that the running time of the subwoofer signal can be matched to the full-range loudspeakers. Set the controller so that all signals arrive in the acoustic center at the same time. PURE The PURE button activates the bypass mode of the amplifier. - Page 10 ENGLISH TYPICAL APPLICATION A HIGH LEVEL AUTO HIGH LEVEL HIGH LEVEL INPUT INPUT OUTPUT TURN-ON AUTO AUTO INPUT INPUT POWER INPUT INPUT OUTPUT OUTPUT TURN-ON TURN-ON POWER POWER SIG. OFF PROTECT SIG. OFF SIG. OFF PROTECT PROTECT ONE600 ONE600 ONE600 INPUT BASS PHASE...
-
Page 11: Power Input
ENGLISH TYPICAL APPLICATION C HIGH LEVEL AUTO HIGH LEVEL INPUT INPUT OUTPUT TURN-ON AUTO INPUT POWER INPUT OUTPUT TURN-ON POWER SIG. OFF PROTECT SIG. OFF PROTECT ONE600 ONE600 INPUT BASS PHASE SENSITIVITY INPUT SONIC PASS BOOST BASS PHASE SHIFT DIGITAL CLASS D MONO AMPLIFIER SENSITIVITY SONIC... - Page 12 ENGLISH TYPICAL APPLICATION E HIGH LEVEL AUTO Optional M4+ or M6 DSP Amplifier INPUT INPUT OUTPUT TURN-ON Frequency Range: 6 Hz - 1250 Hz SIG. OFF Recommended Frequency: < 500 Hz / - 3 dB ONE600 INPUT Assignment SENSITIVITY SONIC PASS DIGITAL CLASS D SIG.
- Page 13 ENGLISH...
-
Page 14: Troubleshooting
ENGLISH TROUBLE SHOOTING ATTENTION: All instructions in this troubleshooting refer to the entire sound system and its individual components. The features of your device may not match the functions described in the notes. Then skip this point and move on to the next one. - Page 15 ENGLISH THE POWER LED IS ON, BUT NO SOUND COMES FROM THE SPEAKERS Check the following steps: Low level mode: Are the RCA cables on the head unit and on the amplifier correctly connected? • The RCA cables are correctly connected. Then an RCA cables could be defective.
- Page 16 ENGLISH TROUBLE SHOOTING DISTORTION OR HISSING NOISE CAN BE HEARD FROM THE SPEAKERS Check the following steps: Is a input level controller on the amplifier set too high? Slowly turn the controller back until you hear a clean audio signal. Is the Bass Boost controller on the amplifier set too high? Slowly turn the controller back until you hear a clean audio signal.
- Page 17 ENGLISH AMPLIFIER ACTIVATES THE PROTECTIVE CIRCUIT / THE PROTECT LED ILLUMINATES Check the following steps: Short circuit on the speaker cables • First disconnect all speaker cables from the amplifier. Use a multimeter to check the ohmic impedance of each loudspeaker by measuring between its plus and minus lines. With standard loudspeakers the value fluctuates between 3 and 5 ohms.
- Page 18 DEUTSCH SICHERHEITSHINWEISE DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN BETRIEB AN EINEM 12-V-BORDNETZ EINES FAHRZEUGS AUSGELEGT. Andernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlages oder anderer Verletzungen. BITTE KEINE BEDIENUNG DES SOUNDSYSTEMS AUSFÜHREN, WELCHE VOM SICHEREN LENKEN DES FAHRZEUGS ABLENKEN KÖNNTE. Führen Sie keine Bedienungen aus, die Ihre Aufmerksamkeit län- gere Zeit in Anspruch nehmen.
- Page 19 DEUTSCH BEIM BOHREN VON LÖCHERN, BESTEHENDE KOMPONENTEN, LEITUNGEN UND KABEL DES FAHR- ZEUGS NICHT BESCHÄDIGEN. Wenn Sie bei der Installation Löcher in das Fahrzeugchassis bohren, achten Sie unbedingt darauf die Kraftstoffleitungen, den Benzintank, elektrische Kabel und andere Leitungen nicht zu beschädigen, zu berühren oder zu blockieren.
-
Page 20: Technische Daten
DEUTSCH TECHNISCHE DATEN Modellbezeichnung ONE600 Kanäle Schaltung Digital Class D AUSGANGSLEISTUNG RMS @ 13,8 V Watt @ 4 Ohm 1 x 250 Watt @ 2 Ohm 1 x 400 Watt @ 1 Ohm 1 x 650 AUSGANGSLEISTUNG RMS @ 14,4 V Watt @ 4 Ohm 1 x 272 Watt @ 2 Ohm... -
Page 21: Mechanische Installation
DEUTSCH MECHANISCHE INSTALLATION • Achten Sie bei der Installation darauf, dass keine serienmäßig im KFZ vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw.entfernt werden. • Vergewissern Sie sich, dass der Verstärker am Montageort genügend Kühlung erhält. Montieren Sie das Gerät nicht in zu kleine abgeschlossene Gehäuse ohne Luftzirkulation oder in der Nähe von wärmeabstrah- lenden Teilen oder elektronischen Steuerungen des Fahrzeugs. -
Page 22: Elektrische Anschlüsse
DEUTSCH ELEKTRISCHE ANSCHLÜSSE HIGH LEVEL AUTO INPUT INPUT OUTPUT TURN-ON VOR DEM ANSCHLIESSEN POWER Für den fachgerechten Anschluss des Soundsystems sind geeignete Kabelsets im Fachhandel erhältlich. Ach- SIG. OFF PROTECT ten Sie beim Kauf auf einen ausreichenden Kabelquerschnitt (siehe Tabelle auf der nächsten Seite) und den ONE600 passenden Sicherungswert der Kabel. - Page 23 DEUTSCH +12V Verbinden Sie den 12 Volt Anschluss des Verstärkers mit dem 12 Volt Pluspol der Fahrzeugbatterie mit dem dafür vorgesehen Kabel (siehe die Tabelle und die Empfehlungen unten). GERÄTESICHERUNG Der Verstärker besitzt prinzipbedingt keine interne Gerätesicherung. Verwenden Sie daher die im Lieferumfang enthaltene Sicherung (50 A) samt Halterung und installieren diese in das Stromkabel nahe des 12 Volt Anschlusses des Verstärkers.
- Page 24 DEUTSCH FUNKTIONSBESCHREIBUNG 14 15 16 17 HIGH LEVEL AUTO INPUT INPUT OUTPUT TURN-ON POWER SIG. OFF PROTECT ONE600 INPUT BASS PHASE SENSITIVITY SONIC PASS BOOST SHIFT DIGITAL CLASS D MONO AMPLIFIER 10Hz 40Hz 40Hz 150Hz 18dB 0° 180° 11 12 13 INPUT SPEAKER Die INPUT Cinch-Eingänge zur Ansteuerung mittels Cinch-Audiokabel mit dem Steuergerät verbin-...
- Page 25 DEUTSCH PHASE SHIFT Mit dem Regler PHASE SHIFT kann die Phasenlage von 0° bis 180° eingestellt werden. Dadurch kann die Laufzeit des Subwoofersignals an die Vollbereichslautsprecher angepasst werden. Stellen Sie den Regler so ein, dass alle Signale gleichzeitig in der akustischen Bühnenmitte ankommen. PURE Der Tastschalter PURE aktiviert den Bypass-Modus des Verstärkers.
- Page 26 DEUTSCH TYPISCHE ANWENDUNG A HIGH LEVEL AUTO HIGH LEVEL HIGH LEVEL INPUT INPUT OUTPUT TURN-ON AUTO AUTO INPUT INPUT POWER INPUT INPUT OUTPUT OUTPUT TURN-ON TURN-ON POWER POWER SIG. OFF PROTECT SIG. OFF SIG. OFF PROTECT PROTECT ONE600 ONE600 ONE600 INPUT BASS PHASE...
- Page 27 DEUTSCH TYPISCHE ANWENDUNG C HIGH LEVEL AUTO HIGH LEVEL INPUT INPUT OUTPUT TURN-ON AUTO INPUT POWER INPUT OUTPUT TURN-ON POWER SIG. OFF PROTECT SIG. OFF PROTECT ONE600 ONE600 INPUT BASS PHASE SENSITIVITY INPUT SONIC PASS BOOST BASS PHASE SHIFT DIGITAL CLASS D MONO AMPLIFIER SENSITIVITY SONIC...
- Page 28 DEUTSCH TYPISCHE ANWENDUNG E HIGH LEVEL AUTO Optionaler M4+ oder M6 DSP Verstärker INPUT INPUT OUTPUT TURN-ON Frequenzbereich: 6 Hz - 1250 Hz SIG. OFF Empfohlene Frequenz: < 500 Hz / - 3 dB ONE600 INPUT Belegung SENSITIVITY SONIC PASS DIGITAL CLASS D SIG.
- Page 29 DEUTSCH...
-
Page 30: Fehlerbehebung
DEUTSCH FEHLERBEHEBUNG ACHTUNG: Sämtliche Hinweise dieser Fehlerbehebung beziehen sich auf das gesamte Soundsystem und deren Ein- zelkomponenten. Unter Umständen entspricht die Ausstattung Ihres Geräts nicht den in den Hinweisen beschriebenen Funktionen. Überspringen Sie dann diesen Punkt und machen mit dem nächsten weiter. KEINE FUNKTION / DIE POWER LED LEUCHTET NICHT Überprüfen Sie zuerst die Sicherung des verlegten Stromkabels an der Fahrzeugbatterie Die Sicherung ist defekt... - Page 31 DEUTSCH DIE POWER LED LEUCHTET, ABER ES KOMMT KEIN TON AUS DEN LAUTSPRECHERN Überprüfen Sie folgende Schritte: Niederpegelmodus: Sind die RCA/Cinchkabel am Radio/Steuergerät und am Verstärker korrekt angeschlossen? • Die RCA/Cinchkabel sind korrekt angeschlossen. Es könnte ein RCA/Cinchkabel defekt sein. Überprüfen Sie die Funktion der RCA/Cinchkabel an einem anderen Audiogerät.
- Page 32 DEUTSCH FEHLERBEHEBUNG VERZERRUNGEN ODER ZISCHGERÄUSCHE SIND AUS DEN LAUTSPRECHERN ZU HÖREN Überprüfen Sie folgende Schritte: Ist ein Eingangspegelregler am Verstärker zu hoch eingestellt? Drehen Sie den Regler langsam zurück, bis ein sauberes Audiosignal zu hören. Ist der Bass Boost (Bassanhebung) am Verstärker zu hoch eingestellt? Drehen Sie den Regler langsam zurück, bis ein sauberes Audiosignal zu hören.
- Page 33 DEUTSCH VERSTÄRKER AKTIVIERT DIE SCHUTZSCHALTUNG / DIE PROTECT LED LEUCHTET Überprüfen Sie folgende Schritte: Kurzschluss an den Lautsprecherkabeln • Klemmen Sie zunächst alle Lautsprecherkabel am Verstärker ab. Überprüfen Sie mit einem Multime- ter die ohmsche Impedanz jedes Lautsprechers, indem sie zwischen dessen Plus- und Minusleitung messen.
- Page 34 ACCESSORIES MW5RCA RCA STEREO PATCH CORD, 5 METERS HIGHLY CONDUCTIVE FULL COPPER (99,9% OFC) RCA stereo patch cord (silver), Double-shielded 99,9% OFC Copper Wire, Gold plated Connectors Silver Metal Housings, incl. Remote Wire CINCH STEREO AUDIO KABEL, 5 METER AUS HOCHLEITFÄHIGEM VOLLKUPFER (99,9% OFC) Cinch-Audio-Stereokabel (silber), Doppelt abgeschirmt 99,9% OFC Kupferkabel, Vergoldete Anschlüsse Silberne Metallgehäuse, inkl.
- Page 35 ZUBEHÖR DSP68PRO 8-CHANNEL DSP WITH PC/APP CONTROL Dual 32bit, 330 MIPS DSP technology 6 x High Level Inputs (switchable to Low Level) 2 x AUX/RCA Inputs/Stereo 8 x RCA Outputs 1 x Optical Input/Stereo Start-Stop ready, Auto Turn-On Dimensions in mm: 205 (L) x 127 (W) x 31 (H) 8-KANAL DSP MIT PC/APP-STEUERUNG Dual 32bit, 330 MIPS DSP-Technologie 6 x Hochpegeleingang (schaltbar auf Niederpegel)
- Page 36 MUSWAY is a brand of Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510 © Audio Design GmbH, All Rights Reserved www.musway.de...
