ZEITRAUM CENA COUCH 03441 Assembly Instructions

CENA COUCH
Aufbauanleitung 11/ 2024
WERKZEUG:
Innensechskantschlüssel SW 5 (beiliegend) und SW 6
3 x XS Stahldübel
3 x Verbinder Gehäuse
3 x Madenschrauben
Aufbau des Tisches auf einer weichen Unterlage (z.B. einer Decke) durchführen, um Beschädigungen zu vermeiden.
1
1. Die XS- Dübel eindrehen und dabei auf
die vertikale Ausrichtung der Aussparung
achten.
4. Beschläge mit Madenschrauben fest anziehen.
ZEITRAUM GmbH · Äußere Münchner Str.2 · D-82515 Wolfratshausen · Tel +49 (0)8171 - 418130 · Fax +49 (0)8171 - 418141 · info@zeitraum-moebel.de · www.zeitraum-moebel.de
CENA / CENA HIGH
Aufbauanleitung 12/2019
WERKZEUG:
Innensechskantschlüssel SW5 (beiliegend) und SW6
8x XS Stahldübel
8x Verbinder Gehäuse
8x Madenschrauben
1x Zylinderkopfschraube M 8x 70
1 x Zylinderkofschraube M8 x 70
1 x Beilagscheibe
2 3
4
5
6
7

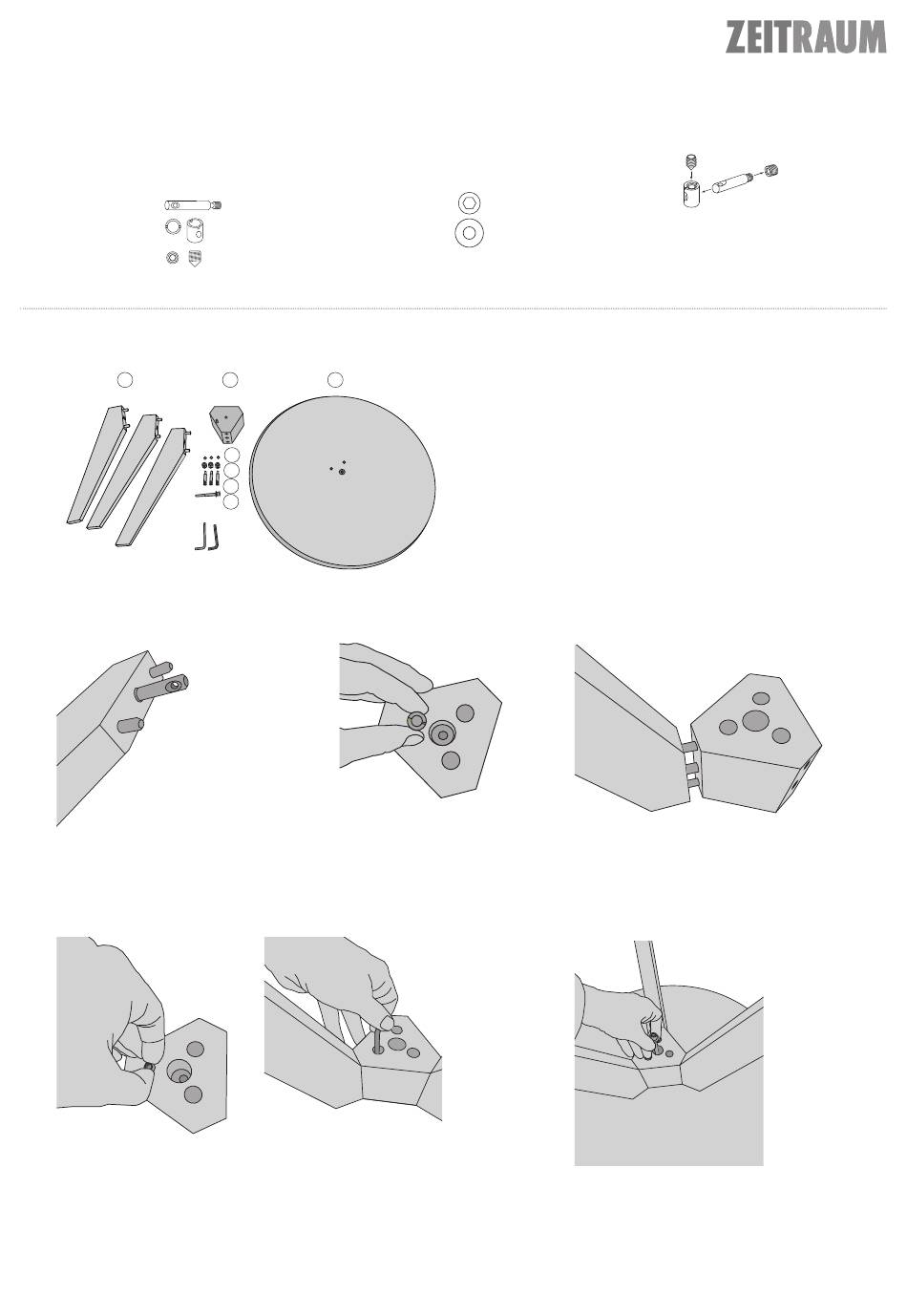

2. Verbindergehäuse in Zargenklotz
