ZEITRAUM CENA Assembly Instructions

CENA / CENA HIGH
Aufbauanleitung 12/2019
WERKZEUG:
Innensechskantschlüssel SW5 (beiliegend) und SW6
8x XS Stahldübel
8x Verbinder Gehäuse
8x Madenschrauben
1x Zylinderkopfschraube M 8x 70
1
2
3
4
1 Füße
2 Zargenklotz
3 Zylinderkopfschraube m.
Beilagscheibe
2. Verbindergehäuse in Zargenklotz stecken und auf
richtige Ausrichtung achten.
4. Das Gestell auf Platte
stecken.
ZEITRAUM GmbH · Äußere Münchner Str.2 · D-82515 Wolfratshausen · Tel +49 (0)8171 - 418130 · Fax +49 (0)8171 - 418141 · info@zeitraum-moebel.de · www.zeitraum-moebel.de
1
2
1x Beilagscheibe
Führen Sie den Aufbau des Tisches auf einer weichen Unterlage (z.B. einer Decke) aus, um Beschädigungen zu vermeiden.
5
6
4 XS Stahldübel
5 Verbindergehäuse
6 Madenschrauben
Funktionsvideo:
https://www.youtube.com/watch?v=ioIUTDqtvgE

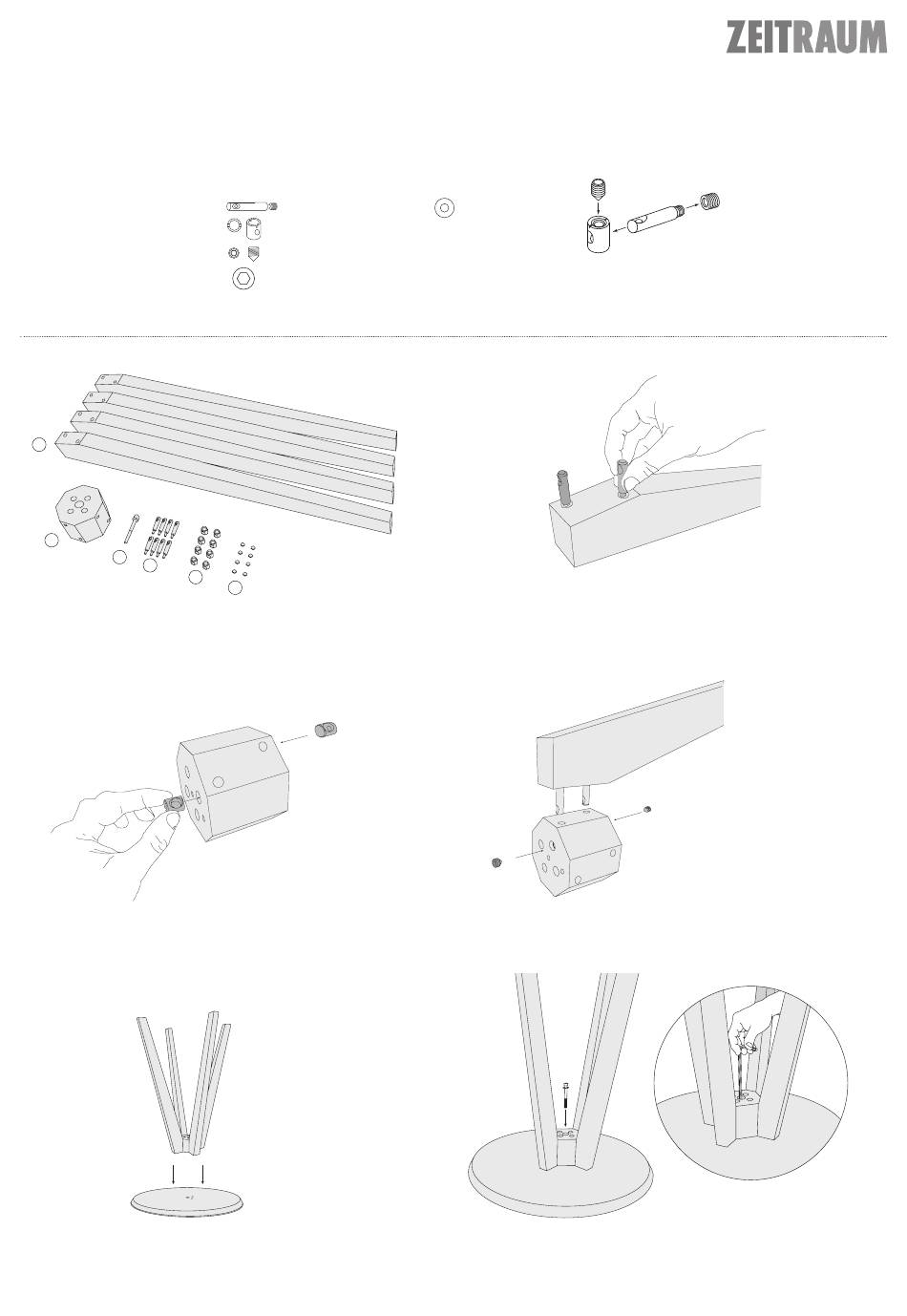

1. Die XS-Dübel eindrehen und dabei auf die vertikale Ausrichtung der Auspa-
rung achten.
1
2
3
4
5
6
3. Füße an Zargenklotz stecken und Beschlag mit Madenschraube fest
anziehen.
5. Gestell mit Zylinderkopfschraube befestigen.
