ZEITRAUM CENA 03443 Assembly Instructions

CENA HIGH BANK
Aufbauanleitung 11/ 2024
WERKZEUG:
Innensechskantschlüssel SW 5 (beiliegend) und SW 6
4 x XS Stahldübel
8 x XS Stahldübel
12 x Verbindergehäuse
12 x Madenschrauben
Aufbau der Bank auf einer weichen Unterlage (z.B. einer Decke) durchführen, um Beschädigungen zu vermeiden.
3. Verbindergehäuse in die Längszarge
stecken und auf richtige Ausrichtung
achten. Die Füße an die Längszarge
stecken und die Verbinder mit den
Madenschrauben nur leicht anziehen!
6. Das komplette Gestell auf die Sitzfläche montieren. Dazu die Zylinderkopfschrauben und die Beilagscheiben verwenden.
ZEITRAUM GmbH · Äußere Münchner Str.2 · D-82515 Wolfratshausen · Tel +49 (0)8171 - 418130 · Fax +49 (0)8171 - 418141 · info@zeitraum-moebel.de · www.zeitraum-moebel.de
CENA / CENA HIGH
Aufbauanleitung 12/2019
WERKZEUG:
Innensechskantschlüssel SW5 (beiliegend) und SW6
8x XS Stahldübel
8x Verbinder Gehäuse
8x Madenschrauben
1x Zylinderkopfschraube M 8x 70
8 x Zylinderkofschraube M6 x 70
8 x Beilagscheibe
1
2
1 Sitzfläche mit Längszarge
2 Fußzargen
3 Fußelemente
3

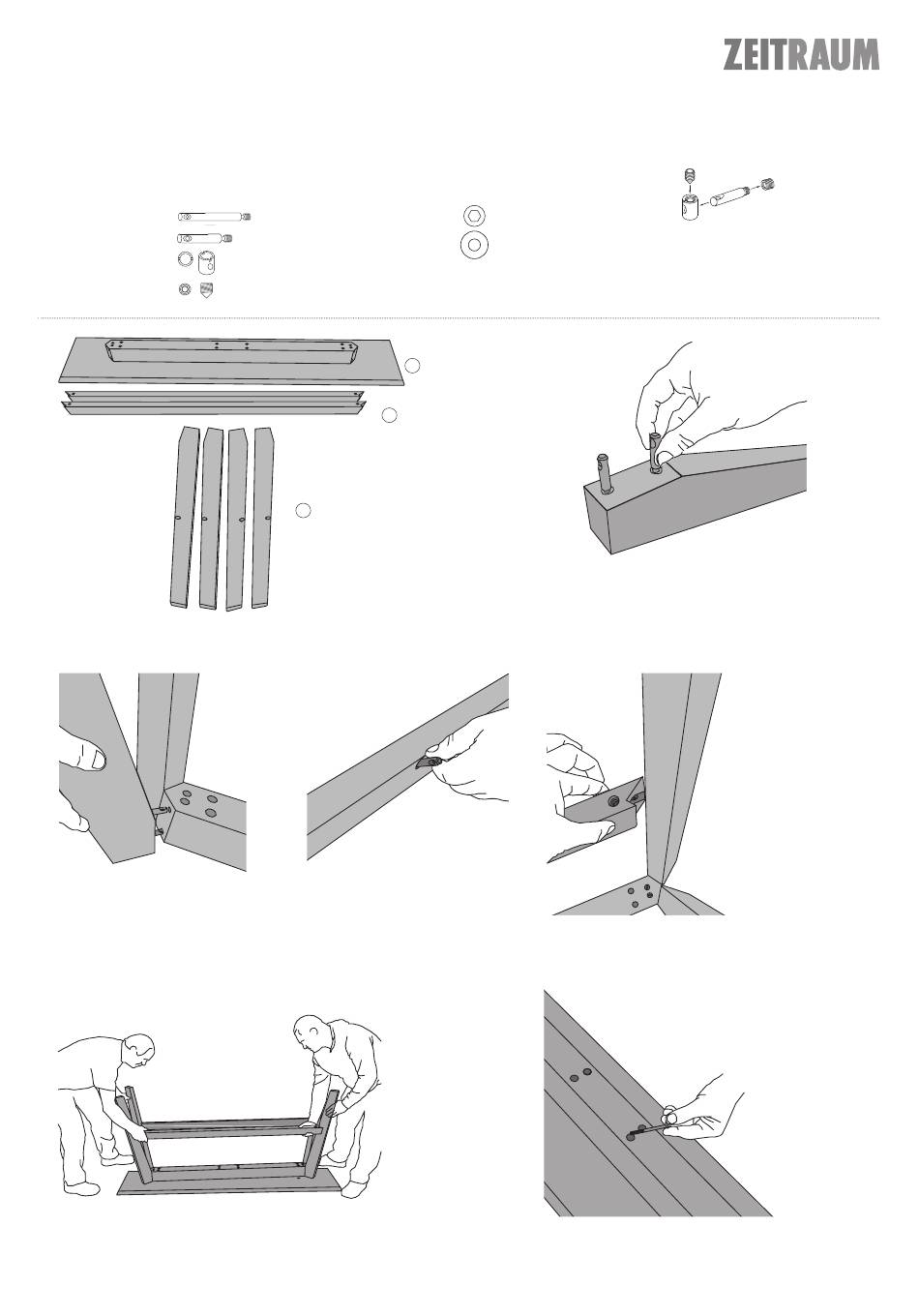

1. Die Längszarge von der Sitzfläche
abmontieren.
4. Die langen XS- Dübel in die
Fußelemente eindrehen.
1x Beilagscheibe
Funktionsvideo:
https://www.youtube.com/watch?v=ioIUTDqtvgE
2. Die XS- Dübel in die Fußelemente ein-
drehen und dabei auf die vertikale
Ausrichtung der Aussparung achten.
5.Verbindergehäuse in die
Fußzargen stecken und
mit den Madenschrauben
an denFußelementen
befestigen.
Anschließend auch
die Verbinder in der
Längszarge fest an-
ziehen!
