ZEITRAUM CURTAIN CONSOLE Assembly Instructions

CURTAIN CONSOLE
Aufbauanleitung 08/ 2023
WERKZEUG:
Innensechskantschlüssel (beiliegend), Bohrmaschine
4x Senkkopfschrauben (M6x16)
4x Tellerkopfschrauben (M6x16)
3x Spax Schrauben (3,5x18)
3x Spax Schrauben (5x50)
3x Dübel (8x40)
Aufbau der Konsole auf einer weichen Unterlage (z.B. einer Decke) durchführen, um Beschädigungen zu vermeiden.
1
2
3

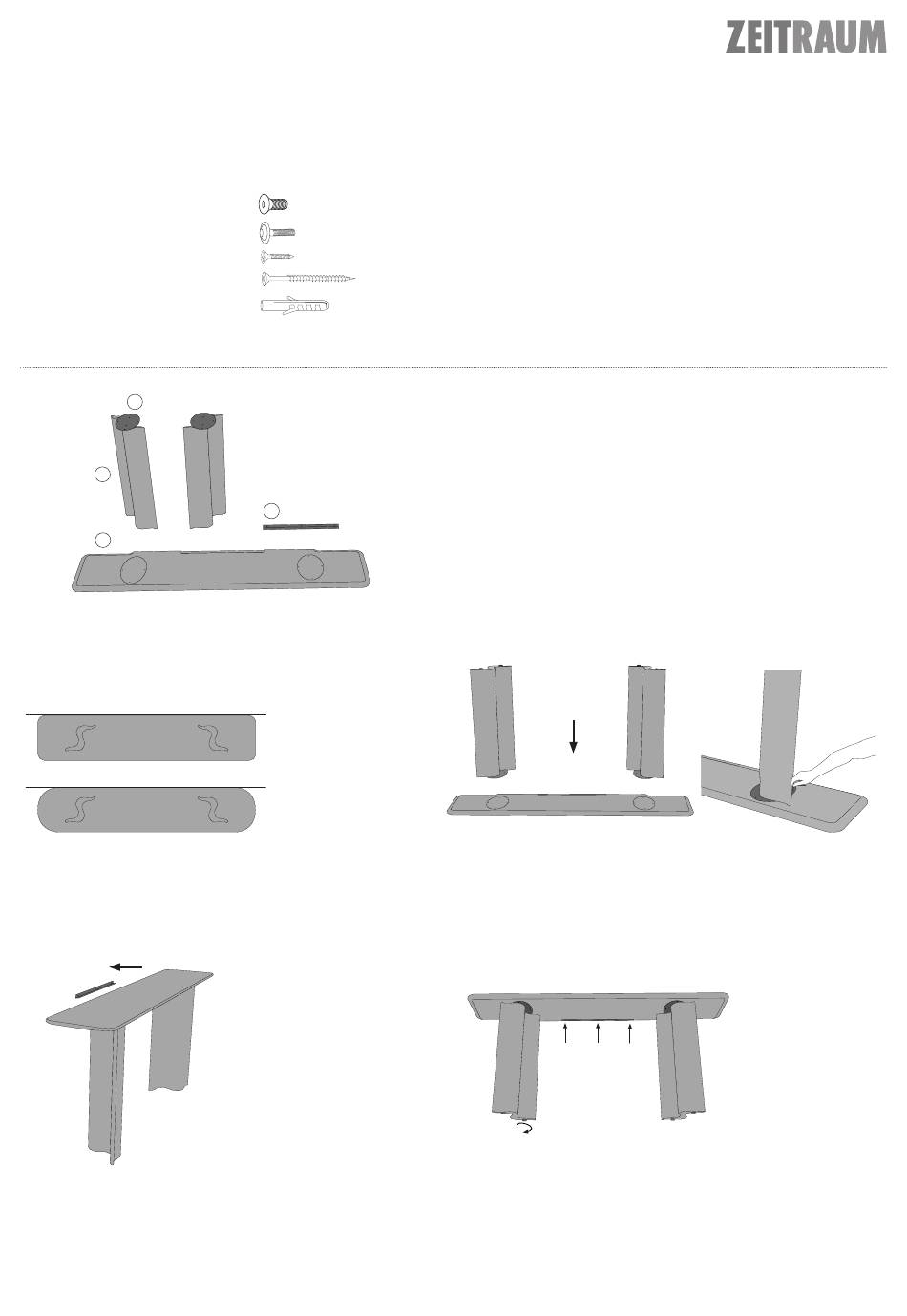

1. Montageempfehlung: die Füße so montieren, dass die Wellen
nach außen zeigen (wie abgebildet).
3. Den Montagewinkel an der Wand befestigen. Dafür je nach
Wandbeschaffenheit die geeigneten Dübel verwenden.
ZEITRAUM GmbH · Äußere Münchner Str.2 · D-82515 Wolfratshausen · Tel +49 (0)8171 - 418130 · Fax +49 (0)8171 - 418141 · info@zeitraum-moebel.de · www.zeitraum-moebel.de
4
1 Montageplatten
2 Fußelemente
3 Konsolenplatte
4 Montagewinkel
2. Die Konsolenplatte mit der Unterseite nach oben hinlegen und
die Füße mit den Montageplatten positionieren.
Die Montageplatten mittig mit den Senkkopfschrauben
festschrauben. Dann die Tellerkopfschrauben für die äußeren
Langlöchern verwenden. Die Konsole umdrehen.
4. Die Konsole auf den Montagewinkel schieben und von unten mit
Spax Schrauben festschrauben. Gegebenenfalls die höhenverstell-
baren Füße anpassen.
