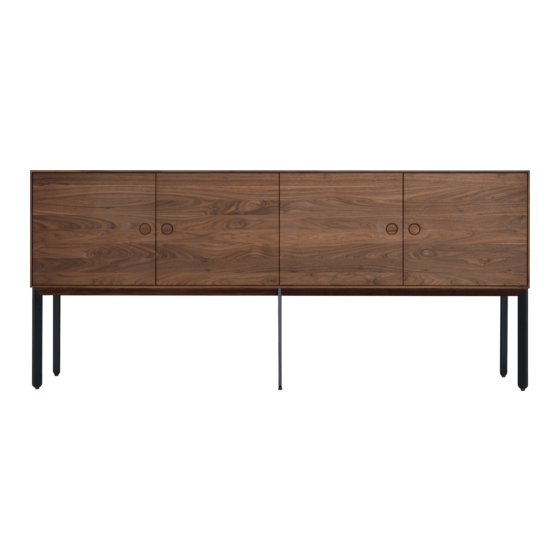

ZEITRAUM KIN LONG Assembly Instruction

KIN LONG
Aufbauanleitung 03/ 2016
WERKZEUG:
Innensechskantschlüssel SW5 (beiliegend)
XS Bolzen
Verbinder Gehäuse
Madenschrauben

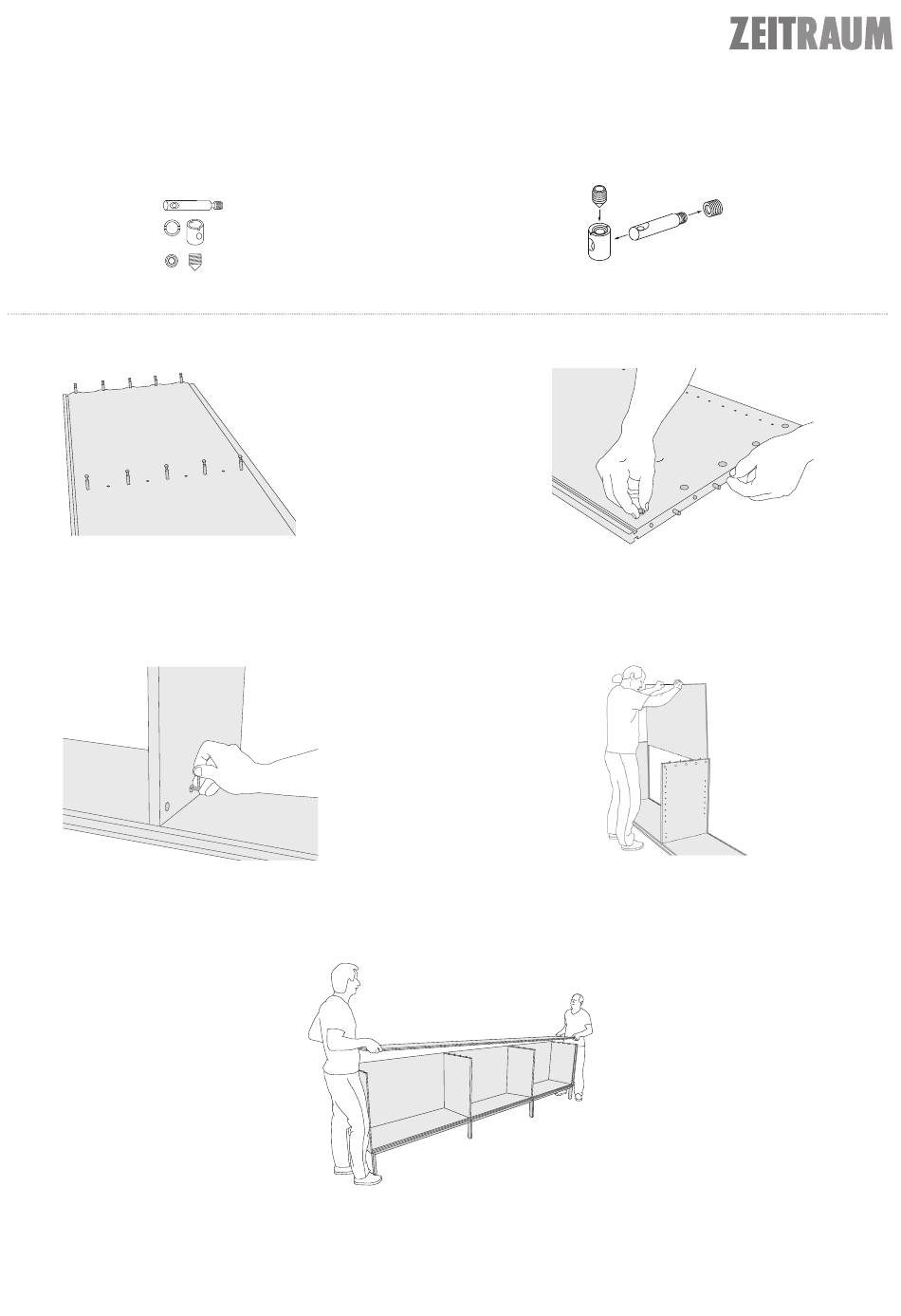

1. Zuerst KIN BASE an die Bodenplatte schrauben und
aufstellen. Danach die XS-Bolzen in die vorgesehenen
Löcher des Bodens eindrehen.
3. Außen- und Mittelwände auf die XS-Bolzen der Boden-
platte stecken und die Beschläge mit den Madenschrauben
festziehen.
