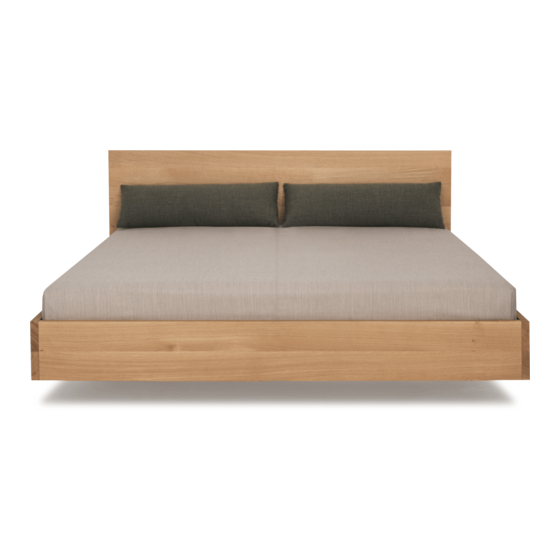

ZEITRAUM SIMPLE HI Assembly Instruction

SIMPLE HI
Aufbauanleitung 06/2019
Werkzeug:
Innensechskantschlüssel SW4 und SW5 (beiliegend), Kreuz-Schlitz Schraubendreher
8x XS Bolzen
8x Verbinder Gehäuse
8x Madenschrauben
1x Senkkopfschraube (M8x50)
24x Confirmat Schrauben

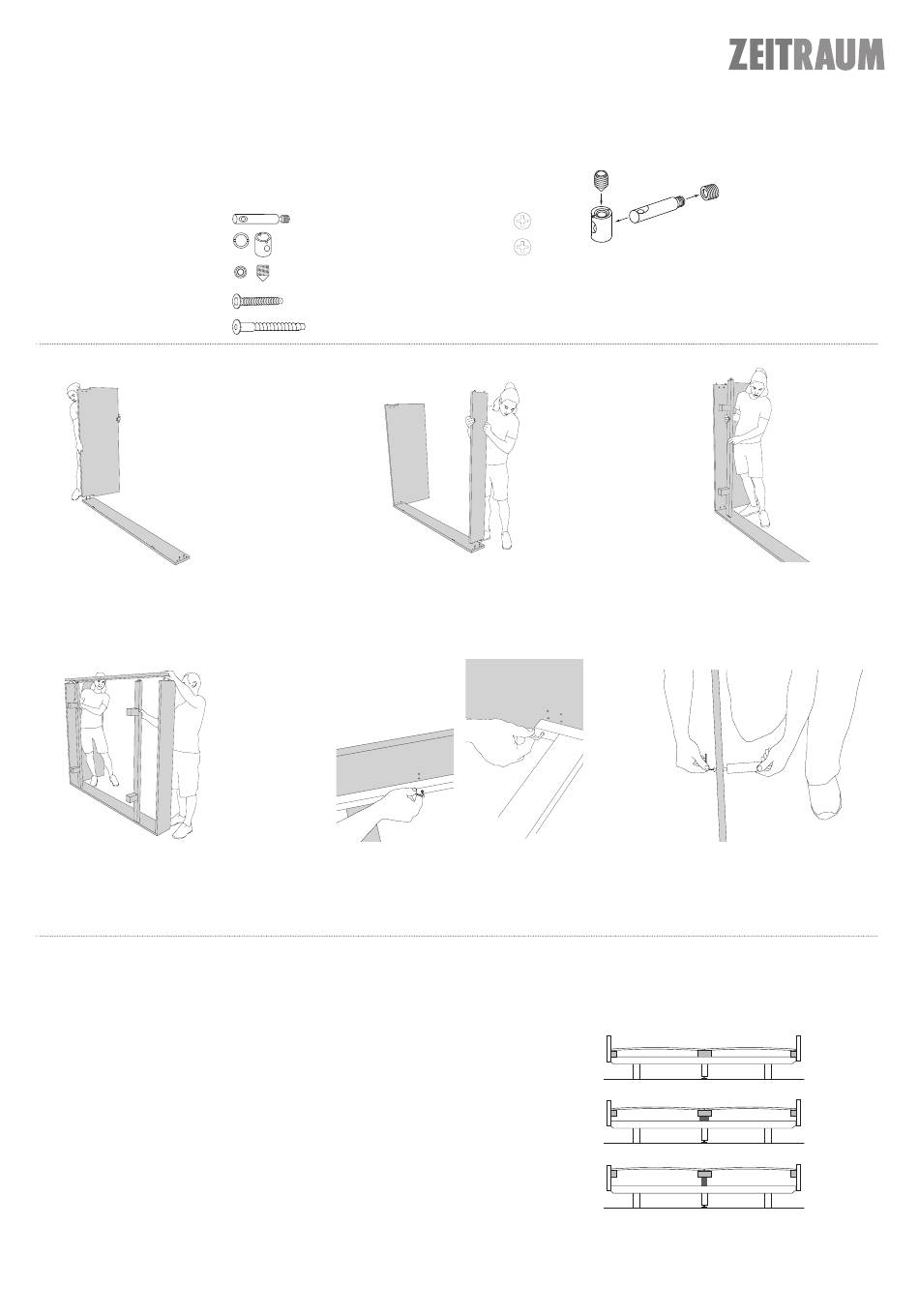

1. Bolzen eindrehen, Verbindergehäuse
einstecken, Kopfteil aufstecken und mit
Madenschraube fixieren.
4. Zweite Seite aufstecken und mit
Verbindern fixieren.
AUFLAGELEISTEN FÜR LATTENROST
3-fache Höhenverstellbarkeit beachten: Mit beiliegenden Confirmat Schrauben
die Seitenauflageleisten an Bettseiten anbringen. Wir empfehlen einen
Matratzen-überstand von 5cm. Ab einer Matratzenbreite von 140 cm die
Mittelauflageleiste montieren. Je nach gewünschter Auflagehöhe Distanzstück
zwischen Mittelauflageleiste und Mittelsteg beilegen (siehe Zeichnung).
Distanzstück für Position 2 flach mit Schrauben 5x60 sichern, für Position 3
Distanzstück drehen und stehend mit Schrauben 5x80 sichern. Anschließend
höhenverstellbaren Mittelfuß anbringen. Den Mittelfuß ca. 1-2 cm niedriger
als die übrigen Füße einstellen.
ZEITRAUM GmbH Äußere Münchner Straße 2
•
2x Senkkopfschrauben (5x60)
2x Senkkopfschrauben (5x80)
2. Nach gleichem Prinzip Fußteil aufstecken
und fixieren.
5. Seitliche Halteleisten und Mittelsteg mit
den Confirmatschrauben befestigen.
D-82515 Wolfratshausen Tel + 49 (0) 8171 – 418130
• •
Funktionsvideo:
https://www.youtube.com/watch?v=ioIUTDqtvgE
3. Die beiden Querraversen aufstecken.
6. Metallfuß bei mittlere Auflageleiste
befestigen. Dabei die richtige Länge
beachten.
Fax + 49 (0) 8171 – 418141 info@zeitraum-moebel.de
• •
Pos. 1
Pos. 2
Pos. 3
