Burner Controls

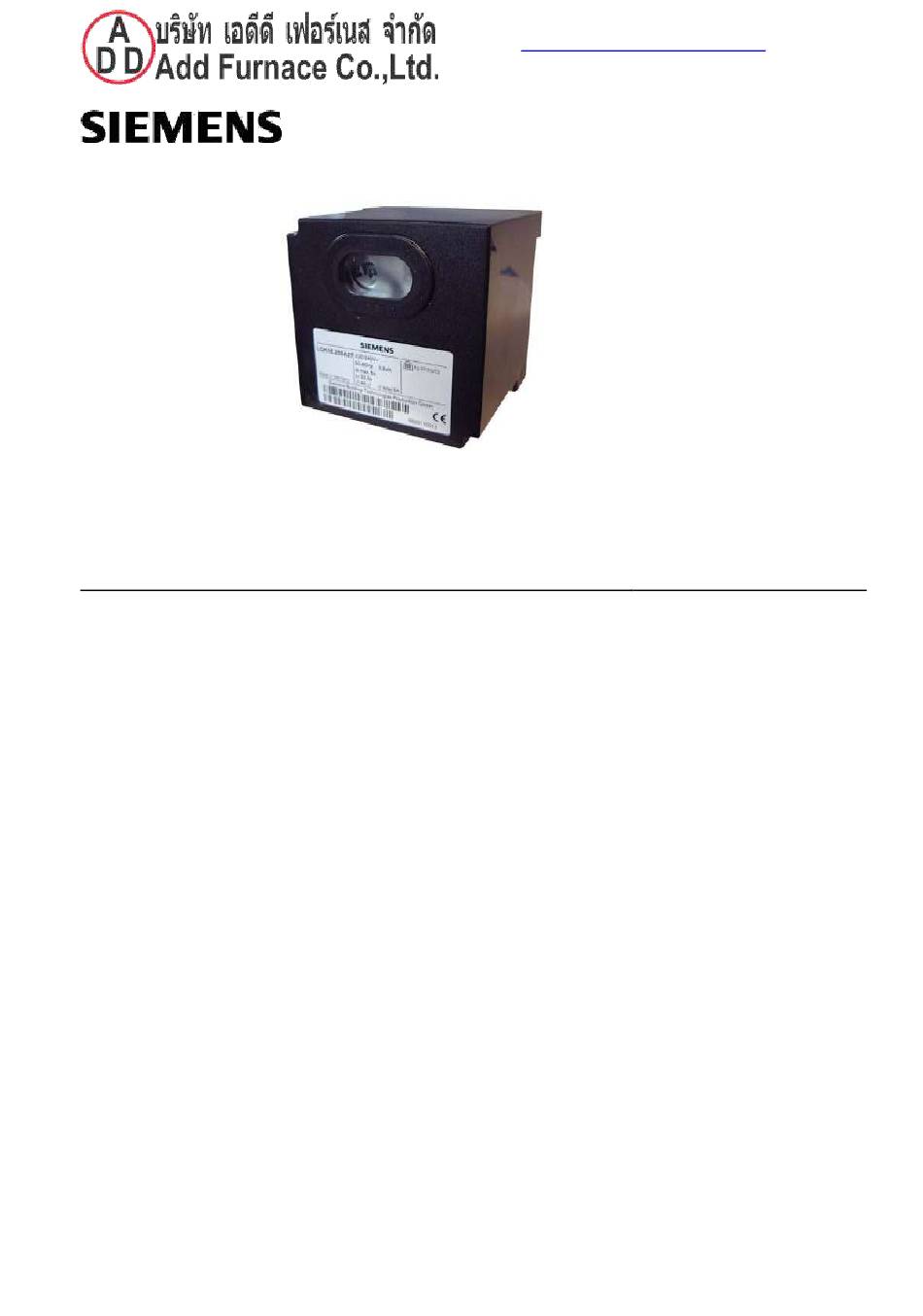

Burner controls
For gas, oil or dual-fuel forced draft burners of medium to high capacity
For multistage or modulating burners in continuous operation
With air pressure supervision for checked air damper control.
Flame supervision
- LOK16: With silicon detector RAR
- LGK16: With flame detector QRA53/QRA55/ionization probe
Burner control for oil burners or gas burners in accordance with EN 298:2012
Suitable for use with air heaters (WLE)
With self-checking flame signal amplifier
The LOK16.../LGK16... and this Data Sheet are intended for use by OEMs which
integrate the burner controls in their products.
https://www.add-furnace.com/
Building Technologies Division
โทร: 02-888-3472
7
785
LOK16...
LGK16...

Advertisement

loading
Need help?

Need help?

Do you have a question about the LGK16 Series and is the answer not in the manual?

Questions and answers

Related Manuals for Siemens LGK16 Series

Summary of Contents for Siemens LGK16 Series

  • Page 1 44 ซ.บรมราชชนนี 70 ถ.บรมราชชนนี ศาลาธรรมสพน์ ทวี ว ั ฒ นา กทม. 10170. โทร: 02-888-3472 website: https://www.add-furnace.com/ Line ID: @add11 Wechat ID: add0883001122 Burner Controls LOK16... LGK16... Burner controls   For gas, oil or dual-fuel forced draft burners of medium to high capacity ...
  • Page 2 44 ซ.บรมราชชนนี 70 ถ.บรมราชชนนี ศาลาธรรมสพน์ ทวี ว ั ฒ นา กทม. 10170. โทร: 02-888-3472 website: https://www.add-furnace.com/ Line ID: @add11 Wechat ID: add0883001122 Burner controls type LOK16.../LGK16... feature a self-checking flame supervision circuit. The flame supervision circuit initiates the safety actions in the case of... : •...
  • Page 3 44 ซ.บรมราชชนนี 70 ถ.บรมราชชนนี ศาลาธรรมสพน์ ทวี ว ั ฒ นา กทม. 10170. โทร: 02-888-3472 website: https://www.add-furnace.com/ Line ID: @add11 Wechat ID: add0883001122 Warning notes To avoid injury to persons, damage to property or the environment, the following warning notes must be observed! Do not open, interfere with or modify the unit! ...
  • Page 4 44 ซ.บรมราชชนนี 70 ถ.บรมราชชนนี ศาลาธรรมสพน์ ทวี ว ั ฒ นา กทม. 10170. โทร: 02-888-3472 website: https://www.add-furnace.com/ Line ID: @add11 Wechat ID: add0883001122 Installation notes  Always run the high-voltage ignition cables separately while observing the greatest possible distance to the unit and to other cables ...
  • Page 5 The electrical connections of the LMV5 and the PLL5 comply with the requirements of EN 60335-2-102. EAC Conformity mark (Eurasian Conformity mark) ISO 9001:2015 ISO 14001:2015 OHSAS 18001:2007 China RoHS Hazardous substances table: http://www.siemens.com/download?A6V10883536 5/28 Building Technologies Division CC1N7785en 20.11.2017...
  • Page 6 44 ซ.บรมราชชนนี 70 ถ.บรมราชชนนี ศาลาธรรมสพน์ ทวี ว ั ฒ นา กทม. 10170. โทร: 02-888-3472 website: https://www.add-furnace.com/ Line ID: @add11 Wechat ID: add0883001122 Certified with plug-in base and flame detector: Type reference     LOK16.140...     LOK16.250...
  • Page 7 44 ซ.บรมราชชนนี 70 ถ.บรมราชชนนี ศาลาธรรมสพน์ ทวี ว ั ฒ นา กทม. 10170. โทร: 02-888-3472 website: https://www.add-furnace.com/ Line ID: @add11 Wechat ID: add0883001122 Type summary The type references given below apply to the LOK16 without plug-in base and without flame detector. For ordering information for plug-in bases and other accessories, see Accessories.
  • Page 8 44 ซ.บรมราชชนนี 70 ถ.บรมราชชนนี ศาลาธรรมสพน์ ทวี ว ั ฒ นา กทม. 10170. โทร: 02-888-3472 website: https://www.add-furnace.com/ Line ID: @add11 Wechat ID: add0883001122 Type summary (cont’d) The type references given below apply to the LGK16 without plug-in base and without flame detector. For ordering information for plug-in bases and other accessories, see Accessories.
  • Page 9 44 ซ.บรมราชชนนี 70 ถ.บรมราชชนนี ศาลาธรรมสพน์ ทวี ว ั ฒ นา กทม. 10170. โทร: 02-888-3472 website: https://www.add-furnace.com/ Line ID: @add11 Wechat ID: add0883001122 Accessories (to be ordered separately) Oil burner controls, without plug-in base For AC 230 V* Control sequence and Preferred use connection diagram like LOK16.140A27*...
  • Page 10 44 ซ.บรมราชชนนี 70 ถ.บรมราชชนนี ศาลาธรรมสพน์ ทวี ว ั ฒ นา กทม. 10170. โทร: 02-888-3472 website: https://www.add-furnace.com/ Line ID: @add11 Wechat ID: add0883001122 Accessories (to be ordered separately) (cont‘d) Gas burner controls, without plug-in base For AC 230 V* Control sequence and Preferred use connection diagram like LGK16.122A27*...
  • Page 11 44 ซ.บรมราชชนนี 70 ถ.บรมราชชนนี ศาลาธรรมสพน์ ทวี ว ั ฒ นา กทม. 10170. โทร: 02-888-3472 website: https://www.add-furnace.com/ Line ID: @add11 Wechat ID: add0883001122 Accessories (to be ordered separately) (cont‘d) Actuators Actuator SQN7 Refer to Data Sheet N7804 Actuator SQN3/SQN4 Refer to Data Sheet N7808 Actuator SQM40...
  • Page 12 44 ซ.บรมราชชนนี 70 ถ.บรมราชชนนี ศาลาธรรมสพน์ ทวี ว ั ฒ นา กทม. 10170. โทร: 02-888-3472 website: https://www.add-furnace.com/ Line ID: @add11 Wechat ID: add0883001122 Technical data General unit data Mains voltage AC 230 V -15% / +10% LOK16.../LGK16... AC 100 V -15%...AC 110 V +10% Mains frequency 50...60 Hz ±...
  • Page 13 44 ซ.บรมราชชนนี 70 ถ.บรมราชชนนี ศาลาธรรมสพน์ ทวี ว ั ฒ นา กทม. 10170. โทร: 02-888-3472 website: https://www.add-furnace.com/ Line ID: @add11 Wechat ID: add0883001122 Technical data (cont´ d) Flame supervision LOK16... LGK16... RAR9... QRA5x.C... QRA5x.D... Ionization probe QRA5x.E... QRA5x.G... Operating voltage (Terminal 23 or 24) <DC1V AC 280 V ¹...
  • Page 14 44 ซ.บรมราชชนนี 70 ถ.บรมราชชนนี ศาลาธรรมสพน์ ทวี ว ั ฒ นา กทม. 10170. โทร: 02-888-3472 website: https://www.add-furnace.com/ Line ID: @add11 Wechat ID: add0883001122 Detector current measurement (cont´ d)) LGK16 The measuring device must be connected between terminal 24 and the detector electrode (+pole to terminal 24).
  • Page 15 44 ซ.บรมราชชนนี 70 ถ.บรมราชชนนี ศาลาธรรมสพน์ ทวี ว ั ฒ นา กทม. 10170. โทร: 02-888-3472 website: https://www.add-furnace.com/ Line ID: @add11 Wechat ID: add0883001122 Function Principle of In contrast to conventional amplifiers, the signal delivered by the flame detector is self-supervision handled dynamically and not statically. The flame detector signal is converted to a sequence of control pulses and then fed to the flame relay circuit.
  • Page 16 44 ซ.บรมราชชนนี 70 ถ.บรมราชชนนี ศาลาธรรมสพน์ ทวี ว ั ฒ นา กทม. 10170. โทร: 02-888-3472 website: https://www.add-furnace.com/ Line ID: @add11 Wechat ID: add0883001122 Startup program Start When control thermostat or pressurestat closes, the burner control’s sequence switch starts running. At the same time, the fan motor connected to terminal 6 (only prepurging) receives power and, on completion of switch-on delay time, the fan motor or flue gas fan at terminal 7 (pre- and postpurging) also receives power.
  • Page 17 44 ซ.บรมราชชนนี 70 ถ.บรมราชชนนี ศาลาธรรมสพน์ ทวี ว ั ฒ นา กทม. 10170. โทร: 02-888-3472 website: https://www.add-furnace.com/ Line ID: @add11 Wechat ID: add0883001122 Startup program (cont’d) Interrupted pilot burner with LGK16 (burners using a pilot burner) Short preignition time; followed by release of fuel for the pilot burner via terminal 17. t3‘...
  • Page 18 44 ซ.บรมราชชนนี 70 ถ.บรมราชชนนี ศาลาธรรมสพน์ ทวี ว ั ฒ นา กทม. 10170. โทร: 02-888-3472 website: https://www.add-furnace.com/ Line ID: @add11 Wechat ID: add0883001122 Control sequence in the event of fault and indication of lockout In case of any disturbance, the supply of fuel will immediately be interrupted. At the same time, the sequence switch stops and thus the lockout indicator also.
  • Page 19 44 ซ.บรมราชชนนี 70 ถ.บรมราชชนนี ศาลาธรรมสพน์ ทวี ว ั ฒ นา กทม. 10170. โทร: 02-888-3472 website: https://www.add-furnace.com/ Line ID: @add11 Wechat ID: add0883001122 Control sequence in the event of fault and indication of lockout (cont´ d) Lockout indication b´ b´ LOK16.140... LGK16.122...
  • Page 20 44 ซ.บรมราชชนนี 70 ถ.บรมราชชนนี ศาลาธรรมสพน์ ทวี ว ั ฒ นา กทม. 10170. โทร: 02-888-3472 website: https://www.add-furnace.com/ Line ID: @add11 Wechat ID: add0883001122 Connection diagrams (for circuitry variants, see Connection examples) LOK16... z m a 2 21 1312 14 4 7 15 161718 20 9 11 10 1(3)
  • Page 21 44 ซ.บรมราชชนนี 70 ถ.บรมราชชนนี ศาลาธรรมสพน์ ทวี ว ั ฒ นา กทม. 10170. โทร: 02-888-3472 website: https://www.add-furnace.com/ Line ID: @add11 Wechat ID: add0883001122 Connection diagrams (for circuitry variants, see Connection examples) (cont’d) LGK16... 13 12 14 1 2 21 7 16 10 8 23 15 1(3)
  • Page 22 44 ซ.บรมราชชนนี 70 ถ.บรมราชชนนี ศาลาธรรมสพน์ ทวี ว ั ฒ นา กทม. 10170. โทร: 02-888-3472 website: https://www.add-furnace.com/ Line ID: @add11 Wechat ID: add0883001122 Connection diagrams (for circuitry variants, see Connection examples) LGK16... 22 24 QRA5... 24 15 23 XIII a a b VIII A BR a b a b...
  • Page 23 44 ซ.บรมราชชนนี 70 ถ.บรมราชชนนี ศาลาธรรมสพน์ ทวี ว ั ฒ นา กทม. 10170. โทร: 02-888-3472 website: https://www.add-furnace.com/ Line ID: @add11 Wechat ID: add0883001122 Program sequence LGK16... Control output at terminal: VIII *t3´ *t4´ *TSA´ t1 3 XIII 7785d03e/0805 Lockout indication position Times safety time (TSA´...
  • Page 24 44 ซ.บรมราชชนนี 70 ถ.บรมราชชนนี ศาลาธรรมสพน์ ทวี ว ั ฒ นา กทม. 10170. โทร: 02-888-3472 website: https://www.add-furnace.com/ Line ID: @add11 Wechat ID: add0883001122 Program sequence (cont’d) Expanding flame burners (burners without a pilot burner), controlled and supervised by LOK16... or LGK16... Air damper in low-fire position during burner off times (min.).
  • Page 25 44 ซ.บรมราชชนนี 70 ถ.บรมราชชนนี ศาลาธรรมสพน์ ทวี ว ั ฒ นา กทม. 10170. โทร: 02-888-3472 website: https://www.add-furnace.com/ Line ID: @add11 Wechat ID: add0883001122 Connection examples 18 19 LGK16... Doubling of safety time with expanding flame burners when using burner control LGK16.335... or LGK16.635... By connecting terminals 17 and 18, the safety time is 7785a03/1295 doubled and the preignition time reduced by 50%.
  • Page 26 44 ซ.บรมราชชนนี 70 ถ.บรมราชชนนี ศาลาธรรมสพน์ ทวี ว ั ฒ นา กทม. 10170. โทร: 02-888-3472 website: https://www.add-furnace.com/ Line ID: @add11 Wechat ID: add0883001122 Legend End switch for the OPEN position of the air damper Remote lockout warning device (alarm) Main relay (load relay) with «ar» contacts Unit fuse Wire link (on the burner control’s base) Note!
  • Page 27 44 ซ.บรมราชชนนี 70 ถ.บรมราชชนนี ศาลาธรรมสพน์ ทวี ว ั ฒ นา กทม. 10170. โทร: 02-888-3472 website: https://www.add-furnace.com/ Line ID: @add11 Wechat ID: add0883001122 Legend (cont’d) Lockout indication positions when there is no input signal (see Control sequence in the event of faults): ◄...
  • Page 28 44 ซ.บรมราชชนนี 70 ถ.บรมราชชนนี ศาลาธรรมสพน์ ทวี ว ั ฒ นา กทม. 10170. โทร: 02-888-3472 website: https://www.add-furnace.com/ Line ID: @add11 Wechat ID: add0883001122 Dimensions Dimensions in mm LOK16.../LGK16... Plug-in base AGM17/AGM17.1 7785m04/0305 27,5 27,5 28/28 Building Technologies Division CC1N7785en 20.11.2017...
