4. Conexión de los cables de alimentación
Este tipo de conexiones debe ser realizado por electricistas cualificados.
Antes de realizar cualquier conexión, compruebe que el dispositivo de protección de entrada de Normal
AC source esté abierto ("O", Off).
Antes de proceder a conectar el ModularEasy al SAI, asegúrese de que el SAI esté correctamente
apagado (consulte el manual del usuario del SAI).
Conecte siempre el cable de masa en primer lugar.
4.1 9PXMEZ6Ki

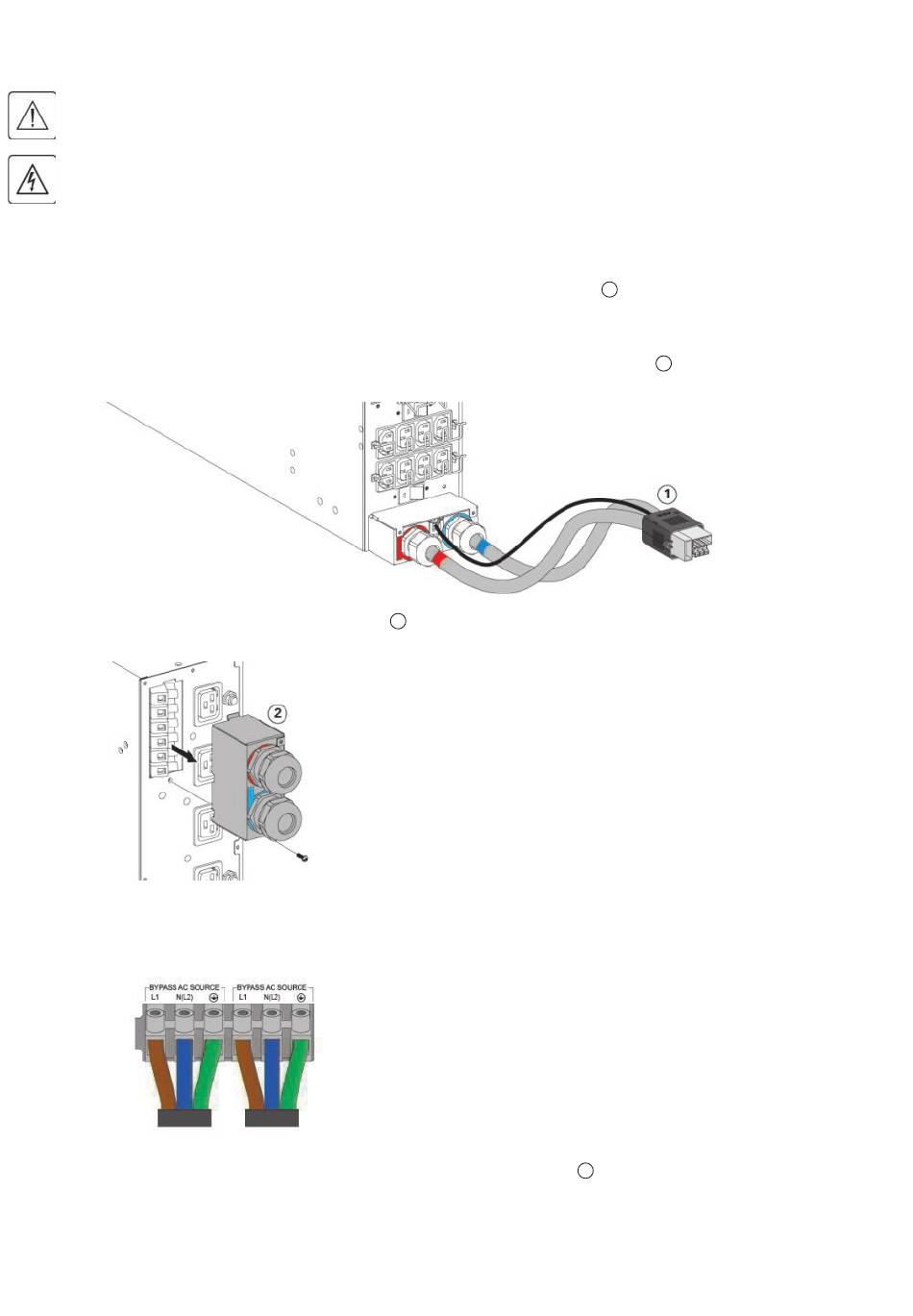

1. Conecte los dos cables de alimentación del conjunto de cables de E/S
de E/S del SAI siguiendo el código de colores de los cables y de la tapa de E/S del SAI (azul para Input
UPS/rojo para Output UPS). Consulte el manual del usuario del SAI para comprobar la conexión de los
bloques de terminales del SAI.
2. Conecte el cable de detección del ModularEasy del conjunto de cables de E/S
del SAI ("MBP detectado", consulte el manual del usuario del SAI "614-09200").
3. Deslice la tapa de E/S del ModularEasy
terminales del ModularEasy.
4. Inserte el cable de fuente de Normal AC source a través del pasacables.
5. Conecte los cables a los bloques de terminales (Input) de Normal AC source.
6. Inserte el cable de salida (output) a través del pasacables.
7. Conecte los cables a los bloques de terminales de salida (output).
8. Apriete los pasacables.
9. Vuelva a colocar la tapa de E/S del ModularEasy en su sitio y fíjela
Página 14
SAI
después de quitar el tornillo para acceder a los bloques de
2
a los bloques de terminales
1
al conector específico
1
con el tornillo.
2
614-09354-01_ES
