2E GAMING SPERO Operation Manual

Computer case
Hide thumbs

Advertisement

Table of Contents

КЕРІВНИЦТВО ПО ВИКОРИСТАННЮ
КОМП'ЮТЕРНОГО КОРПУСА
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
КОМПЬЮТЕРНОГО КОРПУСА
COMPUTER CASE OPERATION GUIDE
UA
RU
EN
2E GAMING SPERO (G2052)

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the GAMING SPERO and is the answer not in the manual?

Questions and answers

Related Manuals for 2E GAMING SPERO

Summary of Contents for 2E GAMING SPERO

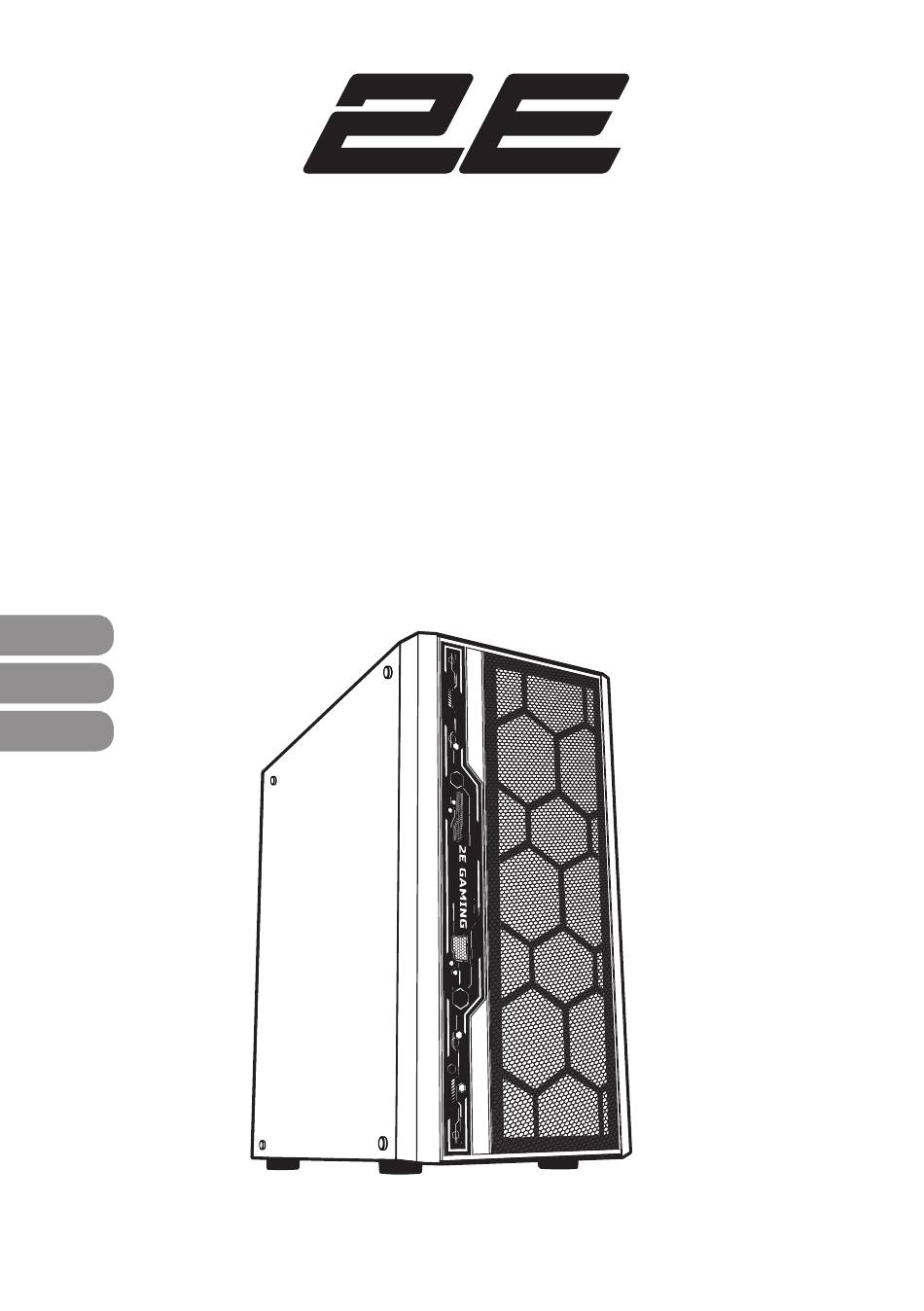

  • Page 1 КЕРІВНИЦТВО ПО ВИКОРИСТАННЮ КОМП’ЮТЕРНОГО КОРПУСА РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КОМПЬЮТЕРНОГО КОРПУСА COMPUTER CASE OPERATION GUIDE 2E GAMING SPERO (G2052)
  • Page 2 Виріб: комп’ютерний корпус. Призначення: для розміщення компонентів системи персонального комп’ютера. Модель: 2Е-G2052. СПЕЦИФІКАЦІЯ Вид/Колір Mid Tower/чорний Пластик, сталь SPCC 0.6 мм, загартоване скло Матеріал 4 мм (бічна (ліва) панель) Материнські плати ATX, Micro ATX, Mini ITX Зовнішні відсіки 5.25’’ немає Внутрішні...
  • Page 3 ОПИС Задня панель 1 (а) Передня 2 (b) панель 1 (b) Бічна панель (ліва) 2 (с) 2 (a) Основна частина Верхня панель 5 (c) 1 (c) 3 (а) а 1 (c) 1 (c) Бічна панель (права) а а ) х 2...
  • Page 4 ОПИС Передня панель: 1(a) ARGB стрічка; 1(b) сітка; 1(c) місце для вентиляторів. Задня панель: 2(a) місце для блоку живлення; 2(b) місце для вентилятора; 2(c) cлоти розширення для відеокарти, мережевої карти, модема, звукової карти та інше. Основна частина: 3(а) місце для розміщення материнської плати; 3(b) пиловий...
  • Page 5 ВСТАНОВЛЕННЯ КОМПОНЕНТІВ СИСТЕМИ ВСТАНОВЛЕННЯ ВЕНТИЛЯТОРІВ. 1 – Демонтаж бічних та передньої панелей. Для того, щоб зняти передню панель, необхідно акуратно потягнути її за внутрішню частину знизу. 2 – Встановити вентилятори та закріпити гвинтами. 3 – Схема повітряних потоків. 2х120 мм 1х120 мм...
  • Page 6 ВСТАНОВЛЕННЯ ВЕНТИЛЯТОРІВ НА ЗАДНЮ ПАНЕЛЬ. 4 – Місце для встановлення вентилятора на задню панель. 5 – Положення встановленого вентилятора (направлення). 6 – Закріпити гвинтами із зовнішньої сторони. 1х120 мм ВСТАНОВЛЕННЯ МАТЕРИНСЬКОЇ ПЛАТИ. 1 – Визначити місце розположення материнської плати. 2 – Розмістити так, щоб доступ до зовнішніх рознімів були із зворотньої сторони корпусу. 3 –...
  • Page 7 ВСТАНОВЛЕННЯ БЛОКУ ЖИВЛЕННЯ. 1 – Розміщення блоку живлення в нижній частині корпуса. 2 – Встановіть блок живлення зі сторони правої частини корпусу. 3 – Закріпити блок живлення за допомогою гвинтів із сторони задньої панелі. ВСТАНОВЛЕННЯ HDD/SSD В СПЕЦІАЛЬНИЙ ВІДСІК. 1 – Від’єднати відсік, що відмічений на фото та призначений для встановлення HDD. 2 –...
  • Page 8 ВСТАНОВЛЕННЯ HDD В СПЕЦІАЛЬНИЙ ВІДСІК. 1 – Від’єднати відсік, що відмічений на фото та призначений для встановлення HDD. 2 – Натисніть та потягніть без додаткових зусиль відсік та підготуйтесь для встановлення HDD. 3 – Розмістіть HDD як зазначено на зображенні. Спочатку зафіксуйте верхній HDD гвинтами знизу, потім...
  • Page 9 Підключення вентилятора та синхронізація із ARGB стрічкою. В комплекті вентилятор із конекторами: (1) MOLEX - для підключення живлення. (2) 3 pin (закритий) - для підключення додаткового вентилятора. (3) 3pin - для підключення до ARGB стрічки. В стандартній комплектації вентилятор під’єднаний до ARGB стрічки: (3) 3pin вентилятора до 3 pin ARGB стрічки.
  • Page 10 Изделие: компьютерный корпус. Назначение: для размещения компонентов системы персонального компьютера. Модель: 2Е-G2052. СПЕЦИФИКАЦИЯ Тип/Цвет Mid Tower/черный Пластик, сталь SPCC 0.6 мм, закаленное стекло Материал 4 мм, (боковая (левая) панель) Материнские платы ATX, Micro ATX, Mini ITX Внешние отсеки 5.25″ нет Внутренние...
  • Page 11 ОПИСАНИЕ Задняя панель 1 (а) Передняя 2 (b) панель 1 (b) Боковая панель (левая) 2 (с) 2 (a) Основная часть Верхняя панель 5 (c) 1 (c) 3 (а) а 1 (c) 1 (c) Боковая панель (правая) а а ) х 2...
  • Page 12 ОПИСАНИЕ Передняя панель: 1(a) ARGB лента; 1(b) сетка; 1(c) место для вентиляторов. Задняя панель: 2(a) место для блока питания; 2(b) место для вентилятора; 2(c) cлоты расширения для видеокарты, сетевой карты, модем, звуковой карты и др. Основная часть: 3(а) место для расположения материнской платы; 3(b) пылевой...
  • Page 13 УСТАНОВКА КОМПОНЕНТОВ СИСТЕМЫ УСТАНОВКА ВЕНТИЛЯТОРОВ. 1 – Отсоединить боковые и верхнюю панели. Для того, чтобы снять переднюю панель, необходи- мо аккуратно потянуть ее за нижнюю часть изнутри. 2 – Установить вентиляторы и закрепить винтами. 3 – Схема воздушных потоков. 2х120 мм 1х120 мм...
  • Page 14 УСТАНОВКА ВЕНТИЛЯТОРОВ НА ЗАДНЮЮ ПАНЕЛЬ. 4 – Место для установки вентилятора на заднюю панель. 5 – Положение установленного вентилятора (направление). 6 – Закрепить винтами с внешней стороны. 1х120 мм УСТАНОВКА МАТЕРИНСКОЙ ПЛАТЫ. 1 – Определить место расположения материнской платы. 2 – Разместить таким образом, чтобы доступ к внешним разъемам был со стороны задней панели. 3 –...
  • Page 15 УСТАНОВКА БЛОКА ПИТАНИЯ. 1 – Расположение блока питания в нижней части корпуса. 2 – Установите блок питания с правой стороны корпуса. 3 – Зафиксировать блок питания при помощи винтов со стороны задней панели корпуса. УСТАНОВКА HDD/SSD В СПЕЦИАЛЬНЫЙ ОТСЕК. 1 – Извлечь отсек, который обозначен на фото и предназначен для установки HDD. 2 –...
  • Page 16 УСТАНОВКА HDD В СПЕЦИАЛЬНЫЙ ОТСЕК. 1 – Извлечь отсек, который обозначен на фото и предназначен для установки HDD. 2 – Нажмите и потяните без дополнительных усилий отсек и подготовьтесь для установки HDD. 3 – Расположите HDD как обозначено на изображении. Сначала закрепити верхний HDD винтами снизу, затем...

  • Page 17: Хранение, Транспортировка И Утилизация

    Подключение вентилятора и синхронизация с ARGB лентой. В комплекте вентилятор с коннекторами: (1) MOLEX - для подключения питания. (2) 3 pin (закрытый) - для подключения дополнительного вентилятора. (3) 3pin - для подключения к ARGB ленте. В стандартной комплектации вентилятор подсоединен к ARGB ленте: (3) 3pin вентилятор к 3 pin ARGB ленты.
  • Page 18 Product: computer case. Using: for placing components of personal computer system. Model: 2Е-G2052. SPECIFICATION Type/Color Mid Tower/black Plastic, steel SPCC 0.6 mm, Material TG 4 mm (side (left) panel) Motherboards ATX, Micro ATX, Mini ITX External 5.25″ Internal 2.5″ Internal 3.5″ Expansion slots Front panel: 3х...
  • Page 19 DESCRIPTION Rear panel 1 (а) 2 (b) Front panel 1 (b) Side panel (left) 2 (с) 2 (a) General part Top panel 5 (c) 1 (c) 3 (а) а 1 (c) 1 (c) Side panel (right) а а ) х 2...
  • Page 20 DESCRIPTION Front panel: 1(a) ARGB strip; 1(b) mesh; 1(c) place for case fans. Rear panel: 2(a) place for power supplier; 2(b) place for case fan; 2(c) expansion slots for VGA, network card, modem, audio card etc. General part: 3(a) place for motherboard; 3(b) dust filter.
  • Page 21 SYSTEM COMPONENTS INSTALLATION FAN INSTALLATION. 1 – Remove front panel, remove left and right side cover. In order to remove the front panel, you need to gently pull it from the bottom from the inside. 2 – Install cooling fans (fix with screws). 3 –...
  • Page 22 FAN INSTALLATION ON REAR PANEL. 4 – Rear fan installation. 5 – Put fans at proper position (Air outflow). 6 – Fix with screw from the outside. 1х120 мм MOTHERBOARD INSTALLATION. 1 – Determine the location of the motherboard. 2 – Position so that the external connectors are accessible from the rear panel. 3 –...
  • Page 23 POWER SUPPLY INSTALLATION. 1 – PSU Space at bottom of chassis. 2 – Insert PSU from right side of chassis to the proper position. 3 – Fix with hex screw from rear plate. HDD/SSD INSTALLATION TO SPECIAL CAGE. 1 – Pull out cage (indicated in the picture) / Harddisk space on HDD cage. 2 –...
  • Page 24 HDD INSTALLATION TO SPECIAL CAGE. 1 – Pull out cage (indicated in the picture) / Harddisk space on HDD cage. 2 – Push-and-Pull HDD cage. Please, prepare for HDD installation. 3 – Fix top HDD with screw from the bottom first, then fix bottom HDD and fix with screw from both sides. 4 –...
  • Page 25 Fan connection and synchronization with ARGB tape. Fan with connectors included: (1) MOLEX - for power connection. (2) 3 pin (closed) - for connecting an additional fan. (3) 3pin - for connecting to ARGB tape. Fan is connected to ARGB tape as standard: (3) 3pin fan to 3 pin ARGB tape. Additionally, if necessary, you can use (2) 3 pin (closed) to connect an additional fan and 3 pin ARGB + 5V with ARGB tape to connect and synchronize with the motherboard.

  • Page 26: Гарантійний Талон

    ГАРАНТІЙНИЙ ТАЛОН Шановний Покупець! Вітаємо Вас з придбанням комп’ютерного корпусу торговельної марки 2Е, який був розроблений та виготовлений у відповідності до найвищих стандартів якості, та дякуємо Вам за те, що Ви обрали саме цей виріб. Просимо Вас зберігати талон протягом гарантійного періоду. При купівлі...

  • Page 28: Гарантийный Талон

    ГАРАНТИЙНЫЙ ТАЛОН Уважаемый Покупатель! Поздравляем Вас с приобретением компьютерного корпуса торговой марки 2Е, который был разра- ботан и изготовлен в соответствии с высочайшими стандартами качества, и благодарим Вас за то, что Вы выбрали именно эту продукцию. Просим Вас сохранять талон в течение гарантийного периода. При...

  • Page 30: Warranty Card

    WARRANTY CARD Dear Buyer! Congratulations on your purchase of the 2E brand computer case, which was designed and manufactured in accordance with the highest quality standards, and we thank you for choosing this particular product. We ask you to keep the coupon during the warranty period. When purchasing a product, require a full warranty card.

This manual is also suitable for:

G2052
