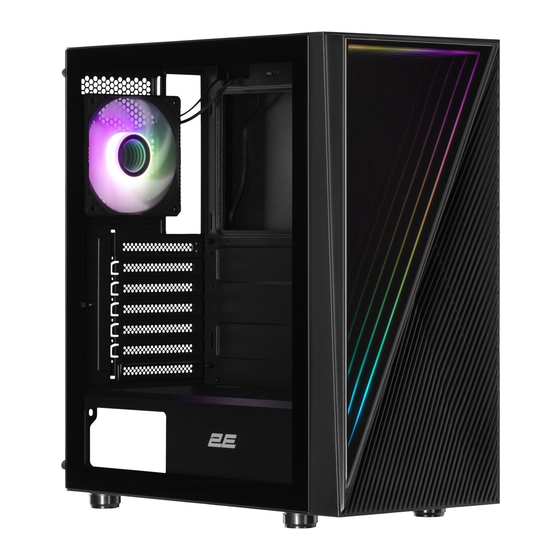

- Page 1 КЕРІВНИЦТВО ПО ВИКОРИСТАННЮ КОМП’ЮТЕРНОГО КОРПУСА РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КОМПЬЮТЕРНОГО КОРПУСА COMPUTER CASE OPERATION GUIDE 2E GAMING INFINITY (G205А)
- Page 2 Верхня панель: 120/240 Передня панель: 2х 120 Бічна панель: немає Вентилятори встановлені, мм Задня панель: 1x 120 ARGB (2E-ACF120IW-ARGB) Верхня панель: немає 1x USB Type C, 2xUSB 3.0, HD Audio+MIC / Power, Розніми, кнопки Reset, Power LED, HDD LED, RGB LED STRIP Блок...
- Page 3 ОПИС Задня панель 1 (а) Передня 2 (b) панель 1 (b) Бічна панель (ліва) 2 (с) 2 (a) Основна частина Верхня панель 5 (c) 1 (c) 3 (а) 1 (c) 1 (c) Бічна панель (права) а а ) х 2...
- Page 4 ОПИС Передня панель: 1(a) ARGB стрічка; 1(b) сітка; 1(c) місце для вентиляторів. Задня панель: 2(a) місце для блоку живлення; 2(b) місце для вентилятора; 2(c) cлоти розширення для відеокарти, мережевої карти, модема, звукової карти та інше. Основна частина: 3(а) місце для розміщення материнської плати; 3(b) пиловий...
- Page 5 ВСТАНОВЛЕННЯ КОМПОНЕНТІВ СИСТЕМИ ВСТАНОВЛЕННЯ ВЕНТИЛЯТОРІВ. 1 – Демонтаж бічних та передньої панелей. Для того, щоб зняти передню панель, необхідно акуратно потягнути її за внутрішню частину знизу. 2 – Встановити вентилятори та закріпити гвинтами. 3 – Схема повітряних потоків. 2х120 мм 1х120 мм...
- Page 6 ВСТАНОВЛЕННЯ ВЕНТИЛЯТОРІВ НА ЗАДНЮ ПАНЕЛЬ. 4 – Місце для встановлення вентилятора на задню панель. 5 – Положення встановленого вентилятора (направлення). 6 – Закріпити гвинтами із зовнішньої сторони. 1х120 мм ВСТАНОВЛЕННЯ МАТЕРИНСЬКОЇ ПЛАТИ. 1 – Визначити місце розположення материнської плати. 2 – Розмістити так, щоб доступ до зовнішніх рознімів були із зворотньої сторони корпусу. 3 –...
- Page 7 ВСТАНОВЛЕННЯ БЛОКУ ЖИВЛЕННЯ. 1 – Розміщення блоку живлення в нижній частині корпуса. 2 – Встановіть блок живлення зі сторони правої частини корпусу. 3 – Закріпити блок живлення за допомогою гвинтів із сторони задньої панелі. ВСТАНОВЛЕННЯ HDD/SSD В СПЕЦІАЛЬНИЙ ВІДСІК. 1 – Від’єднати відсік, що відмічений на фото та призначений для встановлення HDD. 2 –...
- Page 8 ВСТАНОВЛЕННЯ HDD В СПЕЦІАЛЬНИЙ ВІДСІК. 1 – Від’єднати відсік, що відмічений на фото та призначений для встановлення HDD. 2 – Натисніть та потягніть без додаткових зусиль відсік та підготуйтесь для встановлення HDD. 3 – Розмістіть HDD як зазначено на зображенні. Спочатку зафіксуйте верхній HDD гвинтами знизу, потім...
- Page 9 MOLEX для підключення до блоку живлення. 3pin - для подключения к ARGB ленте Внести изменения также в инструкцию к модели 2E-G2052 тандартной комплектации вентилятор подсоединен к ARGB ленте: (3) 3pin вентилятор к 3 pin ARGB ле полнительно, если есть необходимость, можно использовать (2) 3 pin (закрытый) для подключения...
- Page 10 УМОВИ ЕКСПЛУАТАЦІЇ ТА ЗАХОДИ БЕЗПЕКИ 1) Перед початком експлуатації необхідно пересвідчитись у наявності всіх необхідних деталей. 2) Під час складання, використовуйте рукавички, щоб не пошкодити руки. 3) Не застосовуйте надмірну силу для закріплення компонентів, щоб не пошкодити корпус або кріплення. 4) Необхідно...
- Page 11 Верхняя панель: 120/240 Передняя панель: 2х 120 Боковая панель: нет Вентиляторы установленные, мм Задняя панель: 1x 120 ARGB (2E-ACF120IW-ARGB) Верхняя панель: нет 1x USB Type C, 2x USB 3.0, HD Audio+MIC / Power, Разъемы, кнопки Reset, Power LED, HDD LED, RGB LED STRIP Блок...
- Page 12 ОПИСАНИЕ 1 (а) Задняя панель Передняя панель 2 (b) Боковая панель (левая) 2 (с) 2 (a) Основная часть Верхняя панель 5 (c) 1 (c) 3 (а) 1 (c) 1 (c) Боковая панель (правая) а а ) х 2...
- Page 13 ОПИСАНИЕ Передняя панель: 1(a) ARGB лента; 1(b) сетка; 1(c) место для вентиляторов. Задняя панель: 2(a) место для блока питания; 2(b) место для вентилятора; 2(c) cлоты расширения для видеокарты, сетевой карты, модем, звуковой карты и др. Основная часть: 3(а) место для расположения материнской платы; 3(b) пылевой...
- Page 14 УСТАНОВКА КОМПОНЕНТОВ СИСТЕМЫ УСТАНОВКА ВЕНТИЛЯТОРОВ. 1 – Отсоединить боковые и верхнюю панели. Для того, чтобы снять переднюю панель, необходи- мо аккуратно потянуть ее за нижнюю часть изнутри. 2 – Установить вентиляторы и закрепить винтами. 3 – Схема воздушных потоков. 2х120 мм 1х120 мм...
- Page 15 УСТАНОВКА ВЕНТИЛЯТОРОВ НА ЗАДНЮЮ ПАНЕЛЬ. 4 – Место для установки вентилятора на заднюю панель. 5 – Положение установленного вентилятора (направление). 6 – Закрепить винтами с внешней стороны. 1х120 мм УСТАНОВКА МАТЕРИНСКОЙ ПЛАТЫ. 1 – Определить место расположения материнской платы. 2 – Разместить таким образом, чтобы доступ к внешним разъемам был со стороны задней панели. 3 –...
- Page 16 УСТАНОВКА БЛОКА ПИТАНИЯ. 1 – Расположение блока питания в нижней части корпуса. 2 – Установите блок питания с правой стороны корпуса. 3 – Зафиксировать блок питания при помощи винтов со стороны задней панели корпуса. УСТАНОВКА HDD/SSD В СПЕЦИАЛЬНЫЙ ОТСЕК. 1 – Извлечь отсек, который обозначен на фото и предназначен для установки HDD. 2 –...
- Page 17 УСТАНОВКА HDD В СПЕЦИАЛЬНЫЙ ОТСЕК. 1 – Извлечь отсек, который обозначен на фото и предназначен для установки HDD. 2 – Нажмите и потяните без дополнительных усилий отсек и подготовьтесь для установки HDD. 3 – Расположите HDD как обозначено на изображении. Сначала закрепити верхний HDD винтами снизу, затем...
- Page 18 (2) 3 pin (закрытый) - для подключения дополнительного вентилятора MOLEX для подключения к блоку питания. Внести изменения также в инструкцию к модели 2E-G2052 (3) 3pin - для подключения к ARGB ленте В стандартной комплектации вентилятор подсоединен к ARGB ленте: (3) 3pin вентилятор к 3 pin ARGB ле...
-
Page 19: Хранение, Транспортировка И Утилизация
УСЛОВИЯ ЭКСПЛУАТАЦИИ И МЕРЫ ПРЕДОСТОРОЖНОСТИ 1) Убедитесь в наличие всех необходимых деталей, перед началом эксплуатации. 2) В процессе осуществления сборки, используйте перчатки, чтобы не повредить руки. 3) Не применяйте сверх усилий для закрепления компонентов, чтобы не повредить корпус или крепления. 4) Убедитесь... - Page 20 Top panel: 120/240 Front panel: 2х 120 Side panel: non Included fans, mm Rear panel: 1x 120 ARGB (2E-ACF120IW-ARGB) Side panel: non 1x USB Type C, 2xUSB 3.0, HD Audio+MIC / Power, I/O Ports, buttons Reset, Power LED, HDD LED,RGB LED STRIP...
- Page 21 DESCRIPTION 1 (а) Rear panel Front panel 2 (b) Side panel (left) 2 (с) 2 (a) General part Top panel 5 (c) 1 (c) 3 (а) 1 (c) 1 (c) Side panel (right) а а ) х 2...
- Page 22 DESCRIPTION Front panel: 1(a) ARGB strip; 1(b) mesh; 1(c) place for case fans. Rear panel: 2(a) place for power supply; 2(b) place for case fan; 2(c) expansion slots for VGA, network card, modem, audio card etc. General part: 3(a) place for motherboard; 3(b) dust filter.
- Page 23 SYSTEM COMPONENTS INSTALLATION FAN INSTALLATION. 1 – Remove front panel, remove left and right side cover. In order to remove the front panel, you need to gently pull it from the bottom from the inside. 2 – Install cooling fans (fix with screws). 3 –...
- Page 24 FAN INSTALLATION ON REAR PANEL. 4 – Rear fan installation. 5 – Put fans at proper position (Air outflow). 6 – Fix with screw from the outside. 1х120 мм MOTHERBOARD INSTALLATION. 1 – Determine the location of the motherboard. 2 – Position so that the external connectors are accessible from the rear panel. 3 –...
- Page 25 POWER SUPPLY INSTALLATION. 1 – PSU Space at bottom of chassis. 2 – Insert PSU from right side of chassis to the proper position. 3 – Fix with hex screw from rear plate. HDD/SSD INSTALLATION TO SPECIAL CAGE. 1 – Pull out cage (indicated in the picture) / Harddisk space on HDD cage. 2 –...
- Page 26 HDD INSTALLATION TO SPECIAL CAGE. 1 – Pull out cage (indicated in the picture) / Harddisk space on HDD cage. 2 – Push-and-Pull HDD cage. Please, prepare for HDD installation. 3 – Fix top HDD with screw from the bottom first, then fix bottom HDD and fix with screw from both sides. 4 –...
- Page 27 MOLEX for the connection with power supply. 3pin - для подключения к ARGB ленте Внести изменения также в инструкцию к модели 2E-G2052 тандартной комплектации вентилятор подсоединен к ARGB ленте: (3) 3pin вентилятор к 3 pin ARGB ле полнительно, если есть необходимость, можно использовать (2) 3 pin (закрытый) для подключения...
- Page 28 OPERATING CONDITIONS AND PRECAUTIONS 1) Ensure that you have all the necessary parts before start to use case. 2) It`s important to use gloves during assembling and prevent injures of your hands. 3) Don`t use additional efforts when you fix components to prevent damage of case or case mounting.
-
Page 29: Гарантійний Талон
ГАРАНТІЙНИЙ ТАЛОН Шановний Покупець! Вітаємо Вас з придбанням комп’ютерного корпусу торговельної марки 2Е, який був розроблений та виготовлений у відповідності до найвищих стандартів якості, та дякуємо Вам за те, що Ви обрали саме цей виріб. Просимо Вас зберігати талон протягом гарантійного періоду. При купівлі... -
Page 31: Гарантийный Талон
ГАРАНТИЙНЫЙ ТАЛОН Уважаемый Покупатель! Поздравляем Вас с приобретением компьютерного корпуса торговой марки 2Е, который был разра- ботан и изготовлен в соответствии с высочайшими стандартами качества, и благодарим Вас за то, что Вы выбрали именно эту продукцию. Просим Вас сохранять талон в течение гарантийного периода. При... -
Page 33: Warranty Card
WARRANTY CARD Dear Buyer! Congratulations on your purchase of the 2E brand computer case, which was designed and manufactured in accordance with the highest quality standards, and we thank you for choosing this particular product. We ask you to keep the coupon during the warranty period. When purchasing a product, require a full warranty card.
