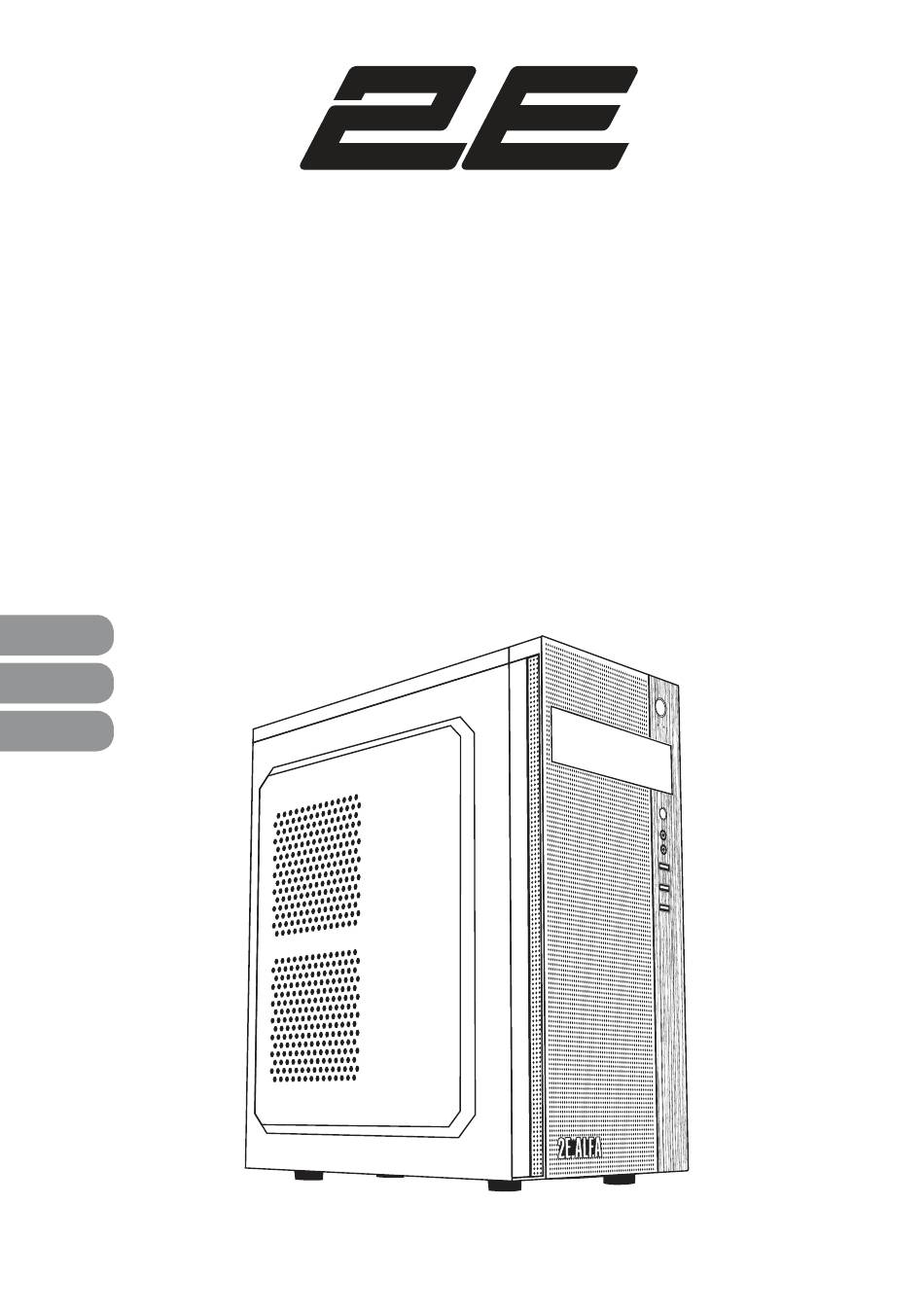

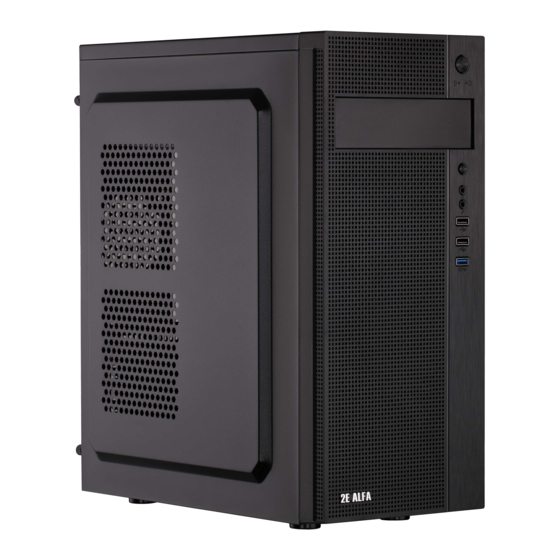

- Page 1 КЕРІВНИЦТВО ПО ВИКОРИСТАННЮ КОМП’ЮТЕРНОГО КОРПУСА РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КОМПЬЮТЕРНОГО КОРПУСА COMPUTER CASE OPERATION GUIDE 2E ALFA (Е185-400)
- Page 2 Виріб: комп’ютерний корпус із блоком живлення. Призначення: для розміщення компонентів системи персонального комп’ютера. Модель: 2Е-Е185-400. СПЕЦИФІКАЦІЯ Вид Mid Tower Матеріал Пластик, сталь Материнські плати ATX, Micro ATX Зовнішні відсіки 5.25’’ Внутрішні відсіки 2.5’’ 3 (4) шт. Внутрішні відсіки 3.5’’ 2 (1) шт. Слоти...
- Page 3 ОПИС Передня панель Бічна панель (ліва) Бічна панель (права) 1 (а) Основна частина 4 (b) 2 (а) 1 (b) 4 (a) 2 (b) 4 (a) 4 (b) 4 (a) 1 (с) 2 (c) 4 (a) Передня панель: 1(а) 2xUSB 2.0, 1xUSB 3.0, HD AUDIO+MIC, Power, Reset, Power LED, HDD LED; 1(b) зовнішній...
- Page 4 Второй столбик Номер Номер Второй столбик Номер Номер Третий столбик Название Наіменування / Третий столбик Название Наіменування / Третий столбик Название Наіменування / Четвертый столбик Количество Кількість КОМПЛЕКТАЦІЯ Четвертый столбик Количество Кількість Четвертый столбик Количество Кількість Номер Наіменування Кількість шт. HDD гвинт...
- Page 5 3 – Встановлення блока живлення. 4 – Встановлення 5.25’’ ODD Розмістіть блок живлення в верхню (Розмістіть ODD на вказане частину корпусу і закріпіть його місце розташування і закріпіть гвинтами. гвинтами. Установка / Встановлення 2.5″ 2.5″ 2.5″ 5 – Встановлення 3.5’’ HDD. 6 –...
- Page 6 8 – Встановлення вентиляторів. 9 – Розніми, кнопки, індикатори. Розмістіть вентилятори на позначені місця в корпусі: А (задня панель), В Установка вентиляторов / Встановлення вентиляторів / (бічна панель), С (передня панель). Установка вентиляторов / Встановлення вентиляторів / Зафіксуйте вентилятори. УМОВИ ЕКСПЛУАТАЦІЇ ТА ЗАХОДИ БЕЗПЕКИ 1) Перед...
- Page 7 ВСТАНОВЛЕННЯ ТА ПІДКЛЮЧЕННЯ БЛОКУ ЖИВЛЕННЯ Перш ніж розпочати встановлення та експлуатацію блоку живлення, пропонуємо ознайо- митись із даним посібником. Крок А: Демонтаж старого блоку живлення при необхідності: Якщо ви збираєте нову систему, перейдіть до кроку Б. Від’єднайте кабель живлення змінного струму від настінної електричної розетки або джерела...
- Page 8 ВИМОГИ ДО СЕРЕДОВИЩА ЕКСПЛУАТАЦІЇ Робоча температура: +10 ° С ~ +40 ° C. Температура зберігання: -40 ° С ~ +70 ° C. Вологість (без конденсації) для роботи: 20% ~ 85% відносної вологості. Вологість (без конденсації) для зберігання: 5% ~ 95% відносної вологості. ВАЖЛИВІ...
- Page 9 ТЕХНІЧНІ ХАРАКТЕРИСТИКИ БЛОКУ ЖИВЛЕННЯ Модель ATX 400W Матеріал корпусу 0.5 мм SECC Форм фактор Сертифікат 80+ Немає Наявність PFC Немає Охолодження Вентилятор 1x 120 мм Кабель живлення 1.2 м стандартний ЕС (не VDE) Розніми живлення материнської плати 1x24 -pin, довжина кабелю живлення, 310 ±...
- Page 10 Изделие: компьютерный корпус с блоком питания. Назначение: для размещения компонентов системы персонального компьютера. Модель: 2Е-Е185-400. СПЕЦИФИКАЦИЯ Тип Mid Tower Материал Пластик, сталь Материнские платы ATX, Micro ATX Внешние отсеки 5.25’’ Внутренние отсеки 2.5’’ 3 (4) шт. Внутренние отсеки 3.5’’ 2 (1) шт. Слоты...
- Page 11 ОПИСАНИЕ Передняя панель Боковая панель (левая) Боковая панель (правая) 1 (а) Основная часть 4 (b) 2 (а) 1 (b) 4 (a) 2 (b) 4 (a) 4 (b) 4 (a) 1 (с) 2 (c) 4 (a) Передняя панель: 1(а) 2xUSB 2.0, 1xUSB 3.0, HD AUDIO+MIC, Power, Reset, Powe rLED, HDD LED.; 1(b) внешний...
- Page 12 Третий столбик Название Наіменування / Третий столбик Название Наіменування / Третий столбик Название Наіменування / Четвертый столбик Количество Кількість КОМПЛЕКТАЦИЯ Четвертый столбик Количество Кількість Четвертый столбик Количество Кількість Номер Название Количество шт. HDD винт MB / SSD винт PSU / VGA винт Укр/рус...
- Page 13 7 – Установка VGA. 5 – Установка 3.5’’ HDD. Установка / Встановлення Отсоедините PCI заглушку (со сто- Разместите HDD на указанное место Установка / Встановлення Установка / Встановлення роны задней панели) и установите расположения и закрепите винтами. VGA, далее зафиксируйте ее. 6 –...
- Page 14 УСЛОВИЯ ЭКСПЛУАТАЦИИ И МЕРЫ ПРЕДОСТОРОЖНОСТИ 1) Убедитесь в наличие всех необходимых деталей, перед началом эксплуатации. 2) В процессе осуществления сборки, используйте перчатки, чтобы не повредить руки. 3) Не применяйте сверх усилий для закрепления компонентов, чтобы не повредить корпус или крепления. 4) Убедитесь...
- Page 15 Если материнская плата оснащена 8-контактным штепсельным разъемом +12V, следует подключить кабель с 8-контактным разъемом непосредственно к материнской плате. Если материнская плата оснащена 4-контактным разъемом, следует отсоединить 4-контактный кабель от 8-контактного разъема и затем подключить 4-контактный кабель непосредственно к материнской плате. Подключите...
- Page 16 ВНИМАНИЕ! 1. Устройство не предназначено для работы вне помещений. Используйте данный блок питания только в офисе или дома. Пожалуйста, внимательно прочтите руководство поль- зователя ко всем комплектующим вашего ПК перед сборкой. 2. Ни при каких обстоятельствах самостоятельно не разбирайте устройство. ТЕХНИЧЕСКИЕ...
- Page 17 Product: computer case with PSU. Using: for placing components of personal computer system. Model: 2Е-Е185-400. SPECIFICATION Type Mid Tower Material Plastic, steel Motherboards ATX, Micro ATX External 5.25’’ Internal 2.5’’ 3 (4) pcs Internal 3.5’’ 2 (1) pcs Expansion slots 7 pcs Front panel: 2х...
- Page 18 DISCRIPTION Front panel Side panel (left) Side panel (right) 1 (а) General part 4 (b) 2 (а) 1 (b) 4 (a) 2 (b) 4 (a) 4 (b) 4 (a) 1 (с) 2 (c) 4 (a) Front panel: 1(а) 2xUSB 2.0, 1xUSB 3.0, HD AUDIO+MIC, Power, Reset, Power LED, HDD LED.; 1(b) external 5.25’’;...
- Page 19 Второй столбик Номер Номер Второй столбик Номер Номер Третий столбик Название Наіменування / Третий столбик Название Наіменування / Третий столбик Название Наіменування / Четвертый столбик Количество Кількість COMPLETE SET Четвертый столбик Количество Кількість Четвертый столбик Количество Кількість Number Item name Quantity pcs HDD Screw MB / SSD screw...
- Page 20 Установка / Встановлення Установка / Встановлення Установка / Встановлення 7 – VGA installation. 5 – 3.5’’ HDD installation. Disconnect the PCI plug (from the back Place the HDD at the indicated location panel) and install VGA, then secure. and secure with screws. 6 –...
- Page 21 OPERATING CONDITIONS AND PRECAUTIONS 1) Ensure that you have all the necessary parts before start to use case. 2) It`s important to use gloves during assembling and prevent injures of your hands. 3) Don`t use additional efforts when you fix components to prevent damage of case or case mounting.
- Page 22 Connect 8-pin + 12V cable. a. If the motherboard is equipped with an 8-pin + 12V connector, connect the cable with the 8-pin connector directly to the motherboard. b. If the motherboard has a 4-pin connector, divide 4-pin cable from the 8-pin connector and then connect the 4-pin cable directly to the motherboard.
-
Page 23: Power Supply Specification
WARNING! 1. The device is not intended for outdoor use. Use this PSU only in the office or at home. Please carefully read the user manual for all components of your PC before assembly. 2. Do not disassemble the device yourself under any circumstances. POWER SUPPLY SPECIFICATION Model ATX 400W... -
Page 24: Гарантійний Талон
ГАРАНТІЙНИЙ ТАЛОН Шановний Покупець! Вітаємо Вас з придбанням компютерного корпусу торговельної марки 2Е, який був розроблений та виго- товлений у відповідності до найвищих стандартів якості, та дякує- мо Вам за те, що Ви обрали саме цей виріб. Просимо Вас зберігати талон протягом гарантійного періоду. При купівлі... -
Page 26: Гарантийный Талон
ГАРАНТИЙНЫЙ ТАЛОН Уважаемый Покупатель! Поздравляем Вас с приобретением компьютерного корпуса торговой марки 2Е, который был разра- ботан и изготовлен в соответствии с высочайшими стандартами качества, и благодарим Вас за то, что Вы выбрали именно эту продукцию. Просим Вас сохранять талон в течение гарантийного периода. При... -
Page 28: Warranty Card
WARRANTY CARD Dear Buyer! Congratulations on your purchase of the 2E brand computer case, which was designed and manufactured in accordance with the highest quality standards, and we thank you for choosing this particular product. We ask you to keep the coupon during the warranty period. When purchasing a product, require a full warranty card.
