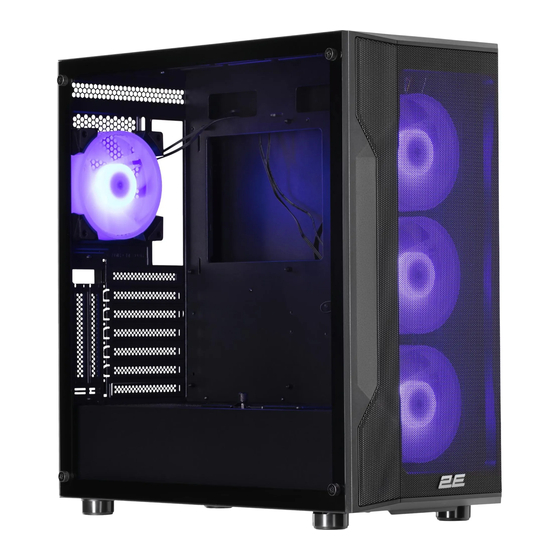

Summary of Contents for 2E GAMING SPLENDOR G4301
- Page 1 КЕРІВНИЦТВО ПО ВИКОРИСТАННЮ КОМП’ЮТЕРНОГО КОРПУСА РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КОМПЬЮТЕРНОГО КОРПУСА COMPUTER CASE OPERATION GUIDE 2E GAMING SPLENDOR (G4301)
- Page 2 Виріб: комп’ютерний корпус. Призначення: для розміщення компонентів системи персонального комп’ютера. Модель: 2Е-G4301 СПЕЦИФІКАЦІЯ Вид/Колір Mid Tower/чорний Матеріал Пластик, сталь SPCC 0.7мм, загартоване скло (бічна (ліва) панель) Материнські плати EATX, ATX, Micro ATX, ITX Зовнішні відсіки 5.25’’ немає Внутрішні відсіки 2.5’’ Внутрішні...
- Page 3 ОПИС Передня панель Передня панель 1 (а) Бічна панель (ліва) Основна частина 4 (a) 4 (с) 2 (b) 6 (a) 2 (c) 3 (a) 1 (a) 2 (a) 1 (b) 3 (с) Верхня панель 4 (b) 4 (с) 4 (a) 3 (b)
- Page 4 ОПИС Передня панель: 1(a) пластик та сітка; 1(b) місце для вентиляторів та рідинного охолодження. Задня панель: 2(a) місце для блоку живлення; 2(b) місце для вентилятора; 2(c) cлоти розширення для відеокарти, мережевої карти, модема, звукової карти та інше. Основна частина: 3(а) місце для розміщення материнської плати; 3(b) пиловий...
- Page 5 ВСТАНОВЛЕННЯ КОМПОНЕНТІВ СИСТЕМИ ДЕМОНТАЖ БІЧНИХ ТА ПЕРЕДНЬОЇ ПАНЕЛЕЙ. Для того, щоб зняти передню панель, необхідно акуратно потягнути її за внутрішню частину знизу. Ліва бічна панель (скло) закріплена на чотирьох гвинтах. Права бічна панель закріплена на двох гвинтах зі сторони задньої панелі. ВСТАНОВЛЕННЯ...
- Page 6 ВСТАНОВЛЕННЯ ВЕНТИЛЯТОРА НА ЗАДНЮ ПАНЕЛЬ. Місце для встановлення вентилятора на задню панель. Положення встановленого вентилятора (направлення). Закріпити гвинтами. ВСТАНОВЛЕННЯ ВЕНТИЛЯТОРІВ ЗА МІСЦЕМ РОЗПОЛОЖЕННЯ БЛОКУ ЖИВЛЕННЯ. Місце для встановлення вентиляторів над блоком живлення. Положення встановлених вентиляторів (направлення). Закріпити гвинтами. ВСТАНОВЛЕННЯ МАТЕРИНСЬКОЇ ПЛАТИ. Розмістити...
- Page 7 ПІДКЛЮЧЕННЯ РОЗНІМІВ. Підключення USB Type C, USB 3.0. Розміщення рознімів на панелі (*можуть бути зміни в залежності від комплектації). Підключення HD AUDIO. USB 3.0 Індикатори Power USB Type C USB 3.0 HD AUDIO ВСТАНОВЛЕННЯ БЛОКУ ЖИВЛЕННЯ. Розміщення блоку живлення в нижній частині корпуса. Встановіть...
- Page 8 ВСТАНОВЛЕННЯ ВІДСІКІВ ДЛЯ РОЗМІЩЕННЯ HDD (ОПЦІОНАЛЬНО). Максимальна передбачена кількість відсіків для встановлення HDD - 6 шт. Схема встановлення HDD/SSD та фіксація гвинтами. ВСТАНОВЛЕННЯ HDD НАД МІСЦЕМ РОЗМІЩЕННЯ БЛОКУ ЖИВЛЕННЯ. Визначити місце положення HDD над відсіком із блоком живлення. Демонтувати спеціальну рамку для розміщення HDD. Розмістити...
- Page 9 ВСТАНОВЛЕННЯ HDD НА БІЧНІЙ ВНТУРІШНІЙ ПАНЕЛІ. Визначити місце положення HDD на на внутрішній бічній панелі. Демонтувати спеціальну рамку для розміщення HDD. Розмістити HDD у зазначене місце. Зафіксувати гвинтами. ВСТАНОВЛЕННЯ SSD НА БІЧНІЙ ВНТУРІШНІЙ ПАНЕЛІ. Визначити місце положення SSD на на внутрішній бічній панелі. Демонтувати спеціальну рамку для...
- Page 10 ВСТАНОВЛЕННЯ ВІДЕОКАРТИ (VGA) ГОРИЗОНТАЛЬНЕ. Місце положення слотів розширення - на задній панелі. Демонтувати відсік (ки) для розміщення відеокарти. Встановити відеокарту на відведене місце. Зафіксувати гвинтами. ВСТАНОВЛЕННЯ ВІДЕОКАРТИ (VGA) ВЕРТИКАЛЬНЕ. Місце положення слотів розширення - на задній панелі. Демонтувати відсік (ки) для розміщення відеокарти. Встановити...
- Page 11 ПІДКЛЮЧЕННЯ ТА РОБОТА ВЕНТИЛЯТОРІВ - КОНТРОЛЕР ТИПУ B. 1 - LED (1-6) - підключення підсвічування вентилятора. 2 - FAN (1-6) - підключення вентилятора (3/4 pin). 3 - POWER - підключення живлення контролера SATA. 4 - DATA - підключення кабелів до контролера. 5 - PWM (4 pin)- підключення...
- Page 12 ДИСТАНЦІЙНИЙ ПУЛЬТ КЕРУВАННЯ M/B sync: Материнська плата - перемикач режиму LED OFF/ON: Перемикач живлення OFF-ON Q1-Q8: 8 режимів FAN AUTO: материнська плата PWM-контроль швидкості обертів вентиляторів FAN+/-: перемикач швидкості обертів вентиляторів висока - низька LED SPEED: перемикач інтенсивності підсвічування та вимкнення підсвічування...
- Page 13 Изделие: компьютерный корпус. Назначение: для размещения компонентов системы персонального компьютера. Модель: 2Е-G4301. СПЕЦИФИКАЦИЯ Тип/Цвет Mid Tower/черный Пластик, сталь SPCC 0.7мм, закаленное стекло 4мм, (Бо - Материал ковая (левая) панель) Материнские платы EATX, ATX, Micro ATX, ITX Внешние отсеки 5.25″ нет Внутренние...
- Page 14 ОПИСАНИЕ Передняя панель Передняя панель Боковая 1 (а) панель (левая) Основная часть 4 (a) 4 (с) 2 (b) 6 (a) 2 (c) 3 (a) 1 (a) 2 (a) 1 (b) 3 (с) Верхняя панель 4 (b) 4 (с) 4 (a) 3 (b)
- Page 15 ОПИСАНИЕ Передняя панель: 1(a) пластик и сетка; 1(b) место для вентиляторов и жидкостного охлаждения. Задняя панель: 2(a) место для блока питания; 2(b) место для вентилятора; 2(c) cлоты расширения для видеокарты, сетевой карты, модем, звуковой карты и др. Основная часть: 3(a) место для расположения материнской платы; 3(b) пылевой...
- Page 16 УСТАНОВКА КОМПОНЕНТОВ СИСТЕМЫ ДЕМОНТАЖ БОКОВЫХ И ВЕРХНЕЙ ПАНЕЛЕЙ. Для того, чтобы снять переднюю панель, необходимо аккуратно потянуть ее за нижнюю часть изнутри. Левая боковая панель (стекло) закреплена на четырех винтах. Правая боковая панель закреплена на двух винтах со стороны задней панели. УСТАНОВКА...
- Page 17 УСТАНОВКА ВЕНТИЛЯТОРА НА ЗАДНЮЮ ПАНЕЛЬ. Место для установки вентилятора на заднюю панель. Положение установленных вентиляторов (направление). Закрепить винтами. УСТАНОВКА ВЕНТИЛЯТОРОВ НАД МЕСТОМ РАСПОЛОЖЕНИЯ БЛОКА ПИТАНИЯ. Место для установки вентиляторов над блоком питания. Положение установленных вентиляторов (направление). Закрепить винтами. УСТАНОВКА МАТЕРИНСКОЙ ПЛАТЫ. Определить...
- Page 18 ПОДКЛЮЧЕНИЕ РАЗЪЕМОВ. Подключение USB Type C, USB 3.0 Расположение разъемов на панели (*может быть изменено в зависимости от комплектации) Подключение HD AUDIO. USB 3.0 Индикаторы Power USB Type C USB 3.0 HD AUDIO УСТАНОВКА БЛОКА ПИТАНИЯ. Расположение блока питания в нижней части корпуса. Установите...
- Page 19 УСТАНОВКА ОТСЕКОВ ДЛЯ РАЗМЕЩЕНИЯ HDD (ОПЦИОНАЛЬНО). Максимально предусмотренное количество отсеков для установки HDD - 6 шт. Схема установки HDD/SSD та фиксирование винтами. УСТАНОВКА HDD НАД МЕСТОМ РАСПОЛОЖЕНИЯ БЛОКА ПИТАНИЯ. Определить место расположения HDD над отсеком с блоком питания. Отсоединить рамку, которая предназначена для размещения HDD. Расположить...
- Page 20 УСТАНОВКА HDD НА БОКОВОЙ ВНУТРЕННЕЙ ПАНЕЛИ. Определить место расположения HDD на на внутренней боковой панели. Отсоединить рамку, которая предназначена для размещения HDD. Расположить HDD в обозначенное место расположения. Зафиксировать винтами. УСТАНОВКА ВИДЕОКАРТЫ (VGA) ГОРИЗОНТАЛЬНОЕ. Расположение слотов расширения - на задней панели. Удалить...
- Page 21 1. Подключение HDD LED коннекторов к “HDD LED”/ “HD LED”/ “IED LED” разъемам на материнской плате. 2. Подключение Power LED коннектора к “PWR LED” разъему на материнской плате. 3. Подключение Power SW коннекторов к “PWR SW”/ “PWR BTN”/ “RWR” разъемам на материнской...
-
Page 22: Пульт Дистанционного Управления
Основные функции: регулировка скорости вентиляторов, регулировка режимов под- свечиваиня вентиляторов, синхронизация с материнской платой. ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ M/B sync: Материнская плата - переключатель режима LED OFF/ON: Переключатель питания OFF-ON Q1-Q8: 8 режимов FAN AUTO: материнская плата PWM-контроль скорости вращения вентиляторов FAN+/-: переключатель... -
Page 23: Хранение, Транспортировка И Утилизация
УСЛОВИЯ ЭКСПЛУАТАЦИИ И МЕРЫ ПРЕДОСТОРОЖНОСТИ 1) Убедитесь в наличие всех необходимых деталей, перед началом эксплуатации. 2) В процессе осуществления сборки, используйте перчатки, чтобы не повредить руки. 3) Не применяйте сверх усилий для закрепления компонентов, чтобы не повредить корпус или крепления. 4) Убедитесь... -
Page 24: Specification
Product: computer case. Using: for placing components of personal computer system. Model: 2Е-G4301 SPECIFICATION Type/Color Mid Tower/black Material Plastic, steel SPCC 0.7mm,TG (side (left) panel) Motherboards EATX, ATX, Micro ATX, ITX External 5.25″ Internal 2.5″ Internal 3.5″ Expansion slots Front panel: 3x120 / 3x 140 Side panel: non Rear panel: 1x 120 Optional fans, mm... - Page 25 DESCRIPTION Front panel Front panel 1 (а) Side panel (left) General part 4 (a) 4 (с) 2 (b) 6 (a) 2 (c) 3 (a) 1 (a) 2 (a) 1 (b) 3 (с) Top panel 4 (b) 4 (с) 4 (a) 3 (b)
-
Page 26: Complete Set
DESCRIPTION Front panel: 1(a) plastic with mesh; 1(b) place for case fans & water cooling systems. Rear panel: 2(a) place for power supply; 2(b) place for case fan; 2(c) expansion slots for VGA, network card, modem, audio card etc. General part: 3(a) place for motherboard;... - Page 27 SYSTEM COMPONENTS INSTALLATION REMOVE FRONT PANEL, REMOVE LEFT AND RIGHT SIDE COVER. In order to remove the front panel, you need to gently pull it from the bottom from the inside.The left side panel (glass) is fixed with four screws. The right side panel is fixed with two screws from the rear panel.
- Page 28 FAN INSTALLATION ON REAR PANEL. Rear fan installation. Install cooling fans (air inflow). Fix with screw. FAN INSTALLATION ON PLACE OVER PSU. Fan installation over PSU place. Install cooling fans (air inflow). Fix with screw. MOTHERBOARD INSTALLATION. Determine the location of the motherboard. Position so that the external connectors are accessible from the rear panel.
- Page 29 PLUG OF PORTS. USB Type C, USB 3.0 connection. Location of the connectors on the panel (*can be changed depending on configuration) HD AUDIO connection. USB 3.0 Indicators Power USB Type C USB 3.0 HD AUDIO POWER SUPPLY INSTALLATION. PSU Space at bottom of chassis. Insert PSU to the proper position.
- Page 30 MB TRAY HDD BRACKETS INSTALLATION (OPTIONAL). MB tray support maximum 6 HDD brackets installation HDD/SSD installation scheme with screws. INSTALLATION OF HDD ON PSU CHAMBER Find place of HDD tray on PSU chamber. Detach the frame that is designed to accommodate the HDD. Place HDD to proper position.
- Page 31 INSTALLATION OF HDD ON INTERNAL SIDE PANEL. Find place of HDD tray on internal side panel. Detach the frame that is designed to accommodate the HDD. Place HDD to proper position. Fix with screw. VGA INSTALLATION HORIZONTAL. Expension slots on rear plate of chassis. Remove related PCI bay.
- Page 32 1. Plug HDD LED head to the “HDD LED”/ “HD LED”/ “IED LED” pins on motherboard. 2. Plug Power LED head to the “PWR LED” pins on motherboard. 3. Plug Power SW head to the “PWR SW”/ “PWR BTN”/ “RWR” pins on motherboard 4.
-
Page 33: Remote Controller
REMOTE CONTROLLER M/B sync: Motherboard - LED mode switch OFF/ON: SWITCH Q1-Q8: Default 8 modes FAN AUTO: Motherboard PWM-control box controls fan speed switch FAN+/-: high - low speed switch LED SPEED: solid color mode of light speed adjustment HOLD: play-pause Power - Baterry type 3 V CR2025 Battery installation and replacement The battery location is the reverse side of the remote control case. -
Page 34: Гарантійний Талон
ГАРАНТІЙНИЙ ТАЛОН Шановний Покупець! Вітаємо Вас з придбанням комп’ютерного корпусу торговельної марки 2Е, який був розроблений та виготовлений у відповідності до найвищих стандартів якості, та дякуємо Вам за те, що Ви обрали саме цей виріб. Просимо Вас зберігати талон протягом гарантійного періоду. При купівлі... -
Page 36: Гарантийный Талон
ГАРАНТИЙНЫЙ ТАЛОН Уважаемый Покупатель! Поздравляем Вас с приобретением компьютерного корпуса торговой марки 2Е, который был разра- ботан и изготовлен в соответствии с высочайшими стандартами качества, и благодарим Вас за то, что Вы выбрали именно эту продукцию. Просим Вас сохранять талон в течение гарантийного периода. При... -
Page 38: Warranty Card
WARRANTY CARD Dear Buyer! Congratulations on your purchase of the 2E brand computer case, which was designed and manufactured in accordance with the highest quality standards, and we thank you for choosing this particular product. We ask you to keep the coupon during the warranty period. When purchasing a product, require a full warranty card.
