- Page 1 КЕРІВНИЦТВО ПО ВИКОРИСТАННЮ КОМП’ЮТЕРНОГО КОРПУСА РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КОМПЬЮТЕРНОГО КОРПУСА COMPUTER CASE OPERATION GUIDE 2E GAMING VERTEX BLACK (2E-GI01B)
- Page 2 Виріб: комп’ютерний корпус. Призначення: для розміщення компонентів системи персонального комп’ютера. Модель: 2E-GI01B. Колір: чорний. СПЕЦИФІКАЦІЯ Вид Large Mid Tower Матеріал Пластик, сталь (0.7 мм), загартоване скло Материнські плати EATX,ATX, Micro ATX, Mini ITX Зовнішні відсіки 5.25’’ немає Внутрішні відсіки 2.5’’...
- Page 3 ОПИС Передня панель - металева сітка. Бічна (ліва) панель - загартоване скло. Місце для розміщення блоку живлення. Задня панель - слоти розширення. 140мм ARGB вентилятори вбудовані на передній панелі. 120мм ARGB вентилятор вбудований на задній панелі. * Зовнішній вигляд та комплектація виробу може бути доповнені чи змінені, з метою його вдосконалення...
- Page 4 ВСТАНОВЛЕННЯ КОМПОНЕНТІВ СИСТЕМИ Демонтаж панелей корпусу. Бічна (ліва) панель (загартоване скло). Закріплена гвинтами (2 шт) із сторони задньої панелі. Щоб демонтувати панель, необхідно відкрутити гвинти та акуратно притримую- чи відсунути вліву сторону. Бічна (права) панель (метал). Закріплена гвинтами (2 шт) із задньої сторони корпусу. Щоб...
- Page 5 ， 大 小，双面印刷，对折 Встановлення відеокарти (VGA). Місце положення слотів розширення - на задній панелі. Демонтувати відсік (ки) для розміщення відеокарти. Встановити та закріпити відеокарту на відведене місце. Встановлення блоку живлення. Розміщення блоку живлення в нижній частині корпуса. Встановіть блок живлення зі сторони правої частини корпусу. Закріпити...
- Page 6 Встановлення HDD (відсік 3,5’’). Визначити місця встановлення HDD в корпусі. Розмістити HDD відповідно до місць закріплення. Зафіксуйте HDD за допомогою гвинтів. Встановлення вентиляторів на передню панель. Місце для встановлення вентиляторів на передню панель (А). В корпусі вбудовано 3х140мм ARGB вентилятори на передній панелі. Підсвічення...
- Page 7 Розніми, кнопки, індикатори. Power Reset Power Headphone Microphone USB 3.0 Button Button Type C Jack Jack Button...
- Page 8 ПІДКЛЮЧЕННЯ ТА РОБОТА ВЕНТИЛЯТОРІВ - КОНТРОЛЕР ІНСТРУКЦІЯ ARGB вентилятори / схема підключення до контролера Блок живлення LED стрічка (підключення)
- Page 9 СПЕЦИФІКАЦІЯ Швидкість вентилятора (RPM) 1200± 10% ≤ 26 Рівень шуму (dBA) Продуктивність вентилятора (CFM) Напруга живлення (V) 0.26-0.48 Сила струму (А) Потужність (W) 3.12-5.76 6pin Конектор Розмір вентилятора, мм 120 x 120 x 25 мм 450 мм Довжина дроту, мм ДИСТАНЦІЙНИЙ...
- Page 10 Дистанційний пульт керування Живлення: Батарея типу 3 В CR2025 Встановлення та заміна елементу живлення: Місце для розміщення батареї - зворотня сторона корпусу пульту дистанційного керування. Натиснути на пластиковий елемент конструкції та відкрити відсік для батареї. Встановити батарею Зачинити відсік для батареї Увага! Зберігати...
- Page 11 Изделие: компьютерный корпус. Назначение: для размещения компонентов системы персонального компьютера. Модель: 2E-GI01B. Цвет: черный. СПЕЦИФИКАЦИЯ Тип Large Mid Tower Материал Пластик, сталь (0.7 мм), закаленное стекло Материнские платы EATX,ATX, Micro ATX, Mini ITX Внешние отсеки 5.25’’ нет Внутренние отсеки 2.5’’...
- Page 12 ОПИСАНИЕ Передняя панель - металическая сетка. Боковая (левая) панель - закаленное стекло. Место для расположения блока питания. Задняя панель - слоты расширения. 140мм ARGB вентиляторы, встроенные на передней панели. 120мм ARGB вентилятор, встроенный на задней панели. * Внешний вид и комплектация товара могут быть дополнены или изменены с целью его усовершен- ствования...
- Page 13 УСТАНОВКА КОМПОНЕНТОВ СИСТЕМЫ Демонтаж панелей корпуса. Боковая (левая) панель (закаленное стекло). Закреплена винтами (2 шт.) со стороны задней панели. Чтобы демонтировать панель, необходимо открутить винты и аккурат- но удерживая, отодвинуть влево. Боковая (правая) панель (металл). Закреплена винтами (2 шт.) с тыльной стороны кор- пуса.
- Page 14 Установка блока питания. Расположение блока питания в нижней части корпуса. Установите блок питания с правой стороны корпуса. Зафиксировать блок питания при помощи винтов со стороны задней панели корпуса. 纸， 大 小，双面印刷，对折 Установка SSD (отсек 2,5’’). Определить места расположения SSD в корпусе. Разместить...
- Page 15 Установка вентиляторов на переднюю панель. Место для установки вентиляторов на переднюю панель (А). В корпусе установлено 3х140мм ARGB вентилятора на передней панели. Посветка вентиляторов ARGB управляется при помощи контроллера с пультом дистан- ционного управления. Подключение вентиляторов - 6 pin (к контроллеру). Установка...
- Page 16 ПОДКЛЮЧЕНИЕ И РАБОТА ВЕНТИЛЯТОРОВ - КОНТРОЛЛЕР ИНСТРУКЦИЯ ARGB вентиляторы / схема подключения к контроллеру Блок питания LED лента (подключение)
- Page 17 СПЕЦИФИКАЦИЯ Скорость вентилятора (RPM) 1200± 10% ≤ 26 Уровень шума (dBA) Производительность вентилятора (CFM) Напряжение питания (V) 0.26-0.48 Сила тока (А) Мощность (W) 3.12-5.76 6pin Коннектор Размер вентилятора, мм 120 x 120 x 25 мм 450 мм Длина провода, мм ДИСТАНЦИОННЫЙ...
-
Page 18: Хранение, Транспортировка И Утилизация
Дистанционный пульт управления Питание: батарея типа 3В 2025 Установка и замена элемента питания: Место для размещения батареи - оборотная сторона корпуса пульта дистанционного управления. Нажать на пластиковый элемент конструкции и открыть отсек для батареи. Установить батарею Закрыть отсек для батареи Внимание! Сохранять... - Page 19 Product: computer case. Using: for placing components of personal computer system. Model: 2E-GI01B. Color: black. SPECIFICATION Type Large Mid Tower Material Plastic, steel (0.7 mm), tempered glass Motherboards EATX,ATX, Micro ATX, Mini ITX External 5.25’’ Internal 2.5’’ 2 (4) pcs Internal 3.5’’...

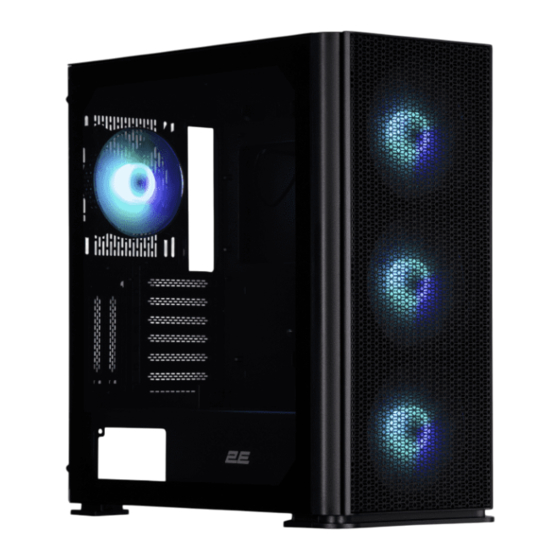

- Page 20 DISCRIPTION Front panel - metal mesh. Side panel - Tempered glass. Place for the location of the power supply. Rear panel - expansion slots. 140mm ARGB fans built into the front panel. 120mm ARGB fan built into the rear panel. * Appearance and equipment of item can be supplemented or modified for the purpose of the improvement or for improvement of product quality.
-
Page 21: Motherboard Installation
SYSTEM COMPONENTS INSTALLATION Remove case panels. Side (left) panel (tempered glass). Fastened with screws (2 pcs) from the side of the back panel. To dismantle the panel, it is necessary to unscrew the screws and gently hold and move the left side. Side (right) panel (metal). -
Page 22: Power Supply Installation
Power supply installation. PSU Space at bottom of chassis. Insert PSU from right side of chassis to the proper position. Fix with hex screw from rear plate. 纸， 大 小，双面印刷，对折 SSD installation (2,5’’ bay). Determine the location of the SSD in the case. Place the SSD in proper location. - Page 23 Fan Installation on front panel. Front fan installation (А). 3x140mm ARGB fans are installed in the case on the front panel. LED of the ARGB fans is controlled by a controller with a remote. Fans connection - 6 pin (to the controller). Fan Installation on rear panel.
- Page 24 ARGB FAN CONNECTION DIAGRAM INSTRUCTION ARGB fan connection diagram Power supply LED light bar...
- Page 25 SPECIFICATION Fan Speed (RPM) 1200± 10% ≤ 26 Noise Level (dBA) Air Flow (CFM) Rated Voltage (V) 0.26-0.48 Rated Current (А) Rated Power (W) 3.12-5.76 6pin Connector Fan Size, mm 120 x 120 x 25 mm 450 mm Wire leenght, mm REMOTE CONTROL POSITION AND KEYSTROKE FUNCTION CORRESPONDENCE TABLE AUTO Brightness...
-
Page 26: Remote Controller
Remote controller Power: Baterry type 3V 2025 Battery installation and replacement: The battery location is the reverse side of the remote control case. Click on the plastic element of the structure and open the battery compartment. Place battery. Close the battery compartment. Attention! Keep and use the device in places inaccessible to children and animals. -
Page 27: Гарантійний Талон
ГАРАНТІЙНИЙ ТАЛОН Шановний Покупець! Вітаємо Вас з придбанням компютерного корпусу торговельної марки 2Е, який був розроблений та виго- товлений у відповідності до найвищих стандартів якості, та дякує- мо Вам за те, що Ви обрали саме цей виріб. Просимо Вас зберігати талон протягом гарантійного періоду. При купівлі... -
Page 28: Гарантийный Талон
ГАРАНТИЙНЫЙ ТАЛОН Уважаемый Покупатель! Поздравляем Вас с приобретением компьютерного корпуса торговой марки 2Е, который был разра- ботан и изготовлен в соответствии с высочайшими стандартами качества, и благодарим Вас за то, что Вы выбрали именно эту продукцию. Просим Вас сохранять талон в течение гарантийного периода. При... -
Page 29: Warranty Card
WARRANTY CARD Dear Buyer! Congratulations on your purchase of the 2E brand computer case, which was designed and manufactured in accordance with the highest quality standards, and we thank you for choosing this particular product. We ask you to keep the coupon during the warranty period. When purchasing a product, require a full warranty card. - Page 30 Warranty card/Гарантійний талон/Гарантийный талон Product information/Інформація про виріб/Информация об изделии Product/Виріб/Изделие Model/Модель Serial number/Серійний номер/Серийный номер Seller Information/Інформація про продавця/Информация о продавце Trade organization name/Назва торгової організації/Название торговой организации The address/Адреса/Адрес Date of sale/Дата продажу/Дата продажи Seller stamp/Штамп продавця/Штамп продавца Coupon/Талон...
