2E -V200B-400 Operation Manual

Computer case
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

  • ENGLISH, page 22

Quick Links

Download this manual
КЕРІВНИЦТВО ПО ВИКОРИСТАННЮ
КОМП'ЮТЕРНОГО КОРПУСА
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
КОМПЬЮТЕРНОГО КОРПУСА
COMPUTER CASE OPERATION GUIDE
UA
RU
EN
2E-V200B-400

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 2E-V200B-400 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for 2E 2E-V200B-400

Summary of Contents for 2E 2E-V200B-400

  • Page 1 КЕРІВНИЦТВО ПО ВИКОРИСТАННЮ КОМП’ЮТЕРНОГО КОРПУСА РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КОМПЬЮТЕРНОГО КОРПУСА COMPUTER CASE OPERATION GUIDE 2E-V200B-400...
  • Page 2 Виріб: комп’ютерний корпус з блоком живлення. Призначення: для розміщення компонентів системи персонального комп’ютера. Модель: 2E-V200B-400 Колір: чорний. СПЕЦИФІКАЦІЯ КОМП’ЮТЕРНОГО КОРПУСУ Вид Mini Tower Матеріал Пластик, сталь 0.6 мм Материнські плати Micro ATX, Mini ITX Зовнішні відсіки 5.25’’ — Внутрішні відсіки 2.5’’...
  • Page 3 ОПИС Основна частина Бічна панель (ліва) Передня панель 1 - Передня панель - метал. 2 - Бічна (ліва) панель - перфорований метал. 3 - Місце для розміщення блоку живлення. 4 - Задня панель - слоти розширення. 5 - 80 мм вентилятор вбудований на задній панелі. 6 - 2xUSB 3.0,HD AUDIO+MIC, Power, LED, HDD LED * Зовнішній...
  • Page 4 Мідний циліндр / Медный цилиндр / Мідний стовп / Медный столб / Стяжки / Стяжки / КОМПЛЕКТАЦІЯ № № Назва Кількість, шт. № Наіменування Кількість шт. Гвинти для закріплення материнської плати та SSD 2,5’’ . Шестигранні гвинти (для блоку живлення). Гвинти...
  • Page 5 Якщо материнська плата оснащена 8-контактним штепсельним рознімом + 12V, слід підключити кабель з 8-контактним рознімом безпосередньо до материнської плати. Якщо материнська плата оснащена 4-контактним рознімом, слід від’єднати 4-контактний кабель від 8-контактного розніму і потім підключити 4-контактний кабель безпосередньо до материнської плати. Під’єднайте...
  • Page 6 УВАГА! 1. Пристрій не призначений для роботи поза приміщенням. Використовуйте даний блок живлення тількив офісі або вдома. Перш ніж почати збирання ПК, будь ласка, уважно про- читайте керівництво користувача до всіх його комплектуючих. 2. Ні в якому разі самостійно не розбирайте пристрій. ТЕХНІЧНІ...
  • Page 7 ВСТАНОВЛЕННЯ КОМПОНЕНТІВ СИСТЕМИ Демонтаж панелей корпусу. 1. Бічна (ліва) панель (перфорований метал). Закріплена гвинтами (2 шт). Щоб демонтува- ти панель, необхідно відкрутити гвинти та акуратно зняти панель. 2. Бічна (права) панель (метал). Закріплена гвинтами (2 шт) із задньої сторони корпусу. Щоб...
  • Page 8 Встановлення відеокарти (VGA). 1. Місце положення слотів розширення - на задній панелі. Демонтувати відсік (ки) для розміщення відеокарти. 2. Встановити та закріпити відеокарту на відведене місце. Встановлення блоку живлення. 1. Розміщення блоку живлення в верхній частині корпусу. 2. Встановіть блок живлення. 3.
  • Page 9 Встановлення вентиляторів. 1. В корпусі вбудовано 1x80 мм (MOLEX) вентилятор на задній панелі. 80 мм...
  • Page 10 УМОВИ ЕКСПЛУАТАЦІЇ ТА ЗАХОДИ БЕЗПЕКИ 1) Перед початком експлуатації необхідно пересвідчитись у наявності всіх необхідних деталей. 2) Під час складання, використовуйте рукавички, щоб не пошкодити руки. 3) Не застосовуйте надмірну силу для закріплення компонентів, щоб не пошкодити корпус або кріплення. 4) Необхідно...
  • Page 11 ЗБЕРІГАННЯ,ТРАНПОРТУВАННЯ ТА УТИЛІЗАЦІЯ 1) Здійснювати транспортування виробу в оригінальній упаковці, щоб уникнути пошкодження. 2) Зберігати в індивідуальній упаковці в закритих сухих приміщеннях із опаленням при температурі від +5 ° С до +40 ° С, відносній вологості не більше 60%. Повітря в приміщенні не...
  • Page 12 Изделие: компьютерный корпус с блоком питания. Назначение: для размещения компонентов системы персонального компьютера. Модель: 2E-V200B-400 Цвет: черный. СПЕЦИФИКАЦИЯ Тип Mini Tower Материал Пластик, сталь 0.6 мм Материнские платы Micro ATX, Mini ITX Внешние отсеки 5.25’’ — Внутренние отсеки 2.5’’ 2 шт.
  • Page 13 ОПИСАНИЕ Основная часть Боковая панель (левая) Передняя панель 1 - Передняя панель - металл. 2 - Боковая (левая) панель - перфорированный металл. 3 - Место для расположения блока питания. 4 - Задняя панель - слоты расширения. 5 - 80 мм вентилятор, встроенный на задней панели. 6 - 2xUSB 3.0,HD AUDIO+MIC, Power, LED, HDD LED * Внешний...
  • Page 14 Мідний циліндр / Медный цилиндр / Мідний стовп / Медный столб / Стяжки / Стяжки / № КОМПЛЕКТАЦИЯ № Назва Кількість, шт. № Название Количество шт. Винты для фиксации материнской платы и SSD 2,5’’ . Шестигранные винты для блока питания. Винты...
  • Page 15 4-контактный кабель от 8-контактного разъема и затем подключить 4-контактный кабель непосредственно к материнской плате. Подключите кабели для периферийных устройств, кабели PCI-Express и SATA. Подключите кабели для периферийных устройств к разъемам питания жесткого диска и CD-ROM/DVD-ROM. Подключите кабели SATA к разъемам питания жесткого диска SATA. При...
  • Page 16 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БЛОКА ПИТАНИЯ Модель ATX 400W Материал корпуса 0.5 мм SECC Форм фактор Сертификат 80+ Нет Наличие PFC Нет Охлаждение Вентилятор 1x 120 мм Кабель питания 1.2 м стандартный ЕС (не VDE) Разъемы питания материнской платы 1x24 -pin, длина кабеля питания, 310 ±...

  • Page 17: Установка Материнской Платы

    УСТАНОВКА КОМПОНЕНТОВ СИСТЕМЫ Демонтаж панелей корпуса. 1. Боковая (левая) панель (перфорированный металл). Закреплена винтами (2 шт.). Для демонтажа панели необходимо открутить винты и аккуратно снять панель. 2. Боковая (правая) панель (металл). Закреплена винтами (2 шт.) с тыльной стороны кор- пуса. Для демонтажа панели необходимо открутить винты и аккуратно снять панель. Установка...

  • Page 18: Установка Блока Питания

    Установка видеокарты (VGA). 1. Расположение слотов расширения - на задней панели. Удалить отсек (ки) для размеще- ния видеокарты. 2. Установить и закрепить видеокарту на выделенное место. Установка блока питания. 1. Расположение блока питания в верхней части корпуса. 2. Установите блок питания. 3.
  • Page 19 Установка вентилятора. 1. В корпусе установлен 1х80мм вентилятор на задней панели. 80 мм...
  • Page 20 УСЛОВИЯ ЭКСПЛУАТАЦИИ И МЕРЫ ПРЕДОСТОРОЖНОСТИ 1) Убедитесь в наличие всех необходимых деталей, перед началом эксплуатации. 2) В процессе осуществления сборки, используйте перчатки, чтобы не повредить руки. 3) Не применяйте сверх усилий для закрепления компонентов, чтобы не повредить корпус или крепления. 4) Убедитесь...

  • Page 21: Хранение, Транспортировка И Утилизация

    ХРАНЕНИЕ, ТРАНСПОРТИРОВКА И УТИЛИЗАЦИЯ 1) Транспортируйте изделие в оригинальной упаковке, чтобы избежать повреждений. 2) Хранить в индивидуальной упаковке в закрытых сухих отапливаемых помещениях при температуре от +5 °С до +40 °С, относительной влажности не более 60%. Воздух в по- мещении не должен содержать кислотные и другие пары, вредно воздействующие на материалы...

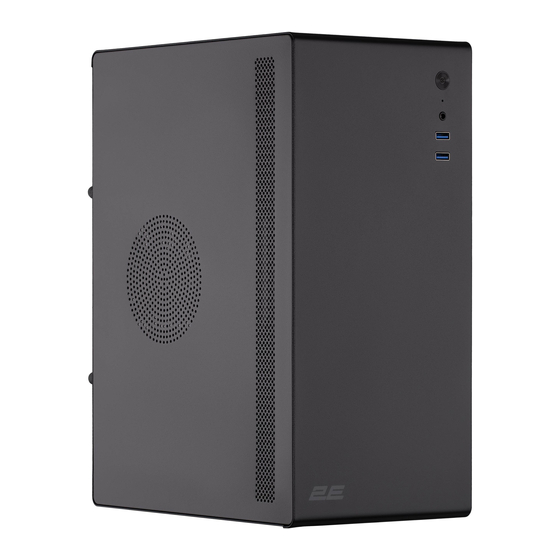

  • Page 22 Product: computer case with power supply. Using: for placing components of personal computer system. Model: 2E-V200B-400 Color: black. COMPUTER CASE SPECIFICATION Type Mini Tower Material Plastic, steel 0.6 mm Motherboards Micro ATX, Mini ITX External 5.25’’ — Internal 2.5’’ 2 pcs Internal 3.5’’...
  • Page 23 DISCRIPTION General part Side panel (left) Front panel 1 - Front panel - metal. 2 - Side panel - Perforated metal. 3 - Place for the location of the power supply. 4 - Rear panel - expansion slots. 5 - 80mm fan built into the rear panel. 6 - 2xUSB 3.0,HD AUDIO+MIC, Power, LED, HDD LED.
  • Page 24 Мідний циліндр / Медный цилиндр / Мідний стовп / Медный столб / Стяжки / Стяжки / COMPLETE SET № № Назва Кількість, шт. № Name of item Quantity, pcs MB & SSD 2,5’’ screws. Hex Screws (to fix PSU) HDD 3,5’’ screws Rubber pads on feet Power cable Power supply...
  • Page 25 b. If the motherboard has a 4-pin connector, divide 4-pin cable from the 8-pin connector and then connect the 4-pin cable directly to the motherboard. Connect the peripheral cables, PCI-Express and SATA cables. a. Connect the peripheral cables to the power connectors of the hard drive and CD-ROM / DVD-ROM.

  • Page 26: Power Supply Specification

    POWER SUPPLY SPECIFICATION Model ATX 400W Case material 0.5 мм SECC Form factor Certification 80+ Cooling Fan 1x 120 mm Power cord 1.2 m Normal EU power cord (non-VDE) Motherboard connectors 1x24 pin, power cable length, 310 ± 10 mm CPU connectors 1х...

  • Page 27: Motherboard Installation

    SYSTEM COMPONENTS INSTALLATION Remove case panels. 1. Side (left) panel (perforated metal). Fastened with screws (2 pcs.). To disassemble the panel, it is necessary to unscrew the screws and carefully remove the panel. 2. Side (right) panel (metal). It is fixed with screws (2 pcs.) from the back of the case. To dismantle the panel, it is necessary to unscrew the screws and carefully remove the panel.

  • Page 28: Vga Installation

    VGA installation. 1. Expension slots on rear plate of chassis. Remove related PCI bay. 2. Insert & fix VGA to proper position. Power supply installation. 1. PSU Space at the top of chassis. 2. Insert PSU. 3. Fix with hex screw from rear plate. SSD installation (2,5’’...

  • Page 29: Fan Installation

    Fan Installation. 1. 1x80mm fan are installed in the case on the rear panel . 80 mm...
  • Page 30 OPERATING CONDITIONS AND PRECAUTIONS 1) Ensure that you have all the necessary parts before start to use case. 2) It`s important to use gloves during assembling and prevent injures of your hands. 3) Don`t use additional efforts when you fix components to prevent damage of case or case mounting.
  • Page 31 STORAGE, TRANSPORTATION AND UTILISATION 1) Transportation of product in original packing to avoid damages. 2) Store in individual packaging in closed, dry, heated rooms at temperatures from +5 ° C to +40 ° C, relative humidity not more than 60%. The air in the room should not contain acid and other vapors that adversely affect the materials of the products.

  • Page 32: Гарантійний Талон

    ГАРАНТІЙНИЙ ТАЛОН Шановний Покупець! Вітаємо Вас з придбанням комп’ютерного корпусу з вмонтованим блоком живлення торговельної марки 2Е, який був розроблений та виготовлений у відповідності до найви- щих стандартів якості, та дякуємо Вам за те, що Ви обрали саме цей виріб. Просимо...

  • Page 33: Гарантийный Талон

    ГАРАНТИЙНЫЙ ТАЛОН Уважаемый покупатель! Поздравляем Вас с приобретением ком- пьютерного корпуса со встроенным блоком питания торговой марки 2Е, который был разработан и изготовлен в соответствии с высочайшими стандартами качества, и благодарим Вас за то, что Вы выбрали именно эту продукцию. Просим...

  • Page 34: Warranty Card

    WARRANTY CARD Dear Buyer! Congratulations on your purchase of the 2E brand computer case with power supply, which was designed and manufactured in accordance with the highest quality standards, and we thank you for choosing this particular product. We ask you to keep the coupon during the warranty period. When purchasing a product, require a full warranty card.
  • Page 35 Warranty card/Гарантійний талон/Гарантийный талон Product information/Інформація про виріб/Информация об изделии Product/Виріб/Изделие Model/Модель Serial number/Серійний номер/Серийный номер Seller Information/Інформація про продавця/Информация о продавце Trade organization name/Назва торгової організації/Название торговой организации The address/Адреса/Адрес Date of sale/Дата продажу/Дата продажи Seller stamp/Штамп продавця/Штамп продавца Coupon/Талон...
