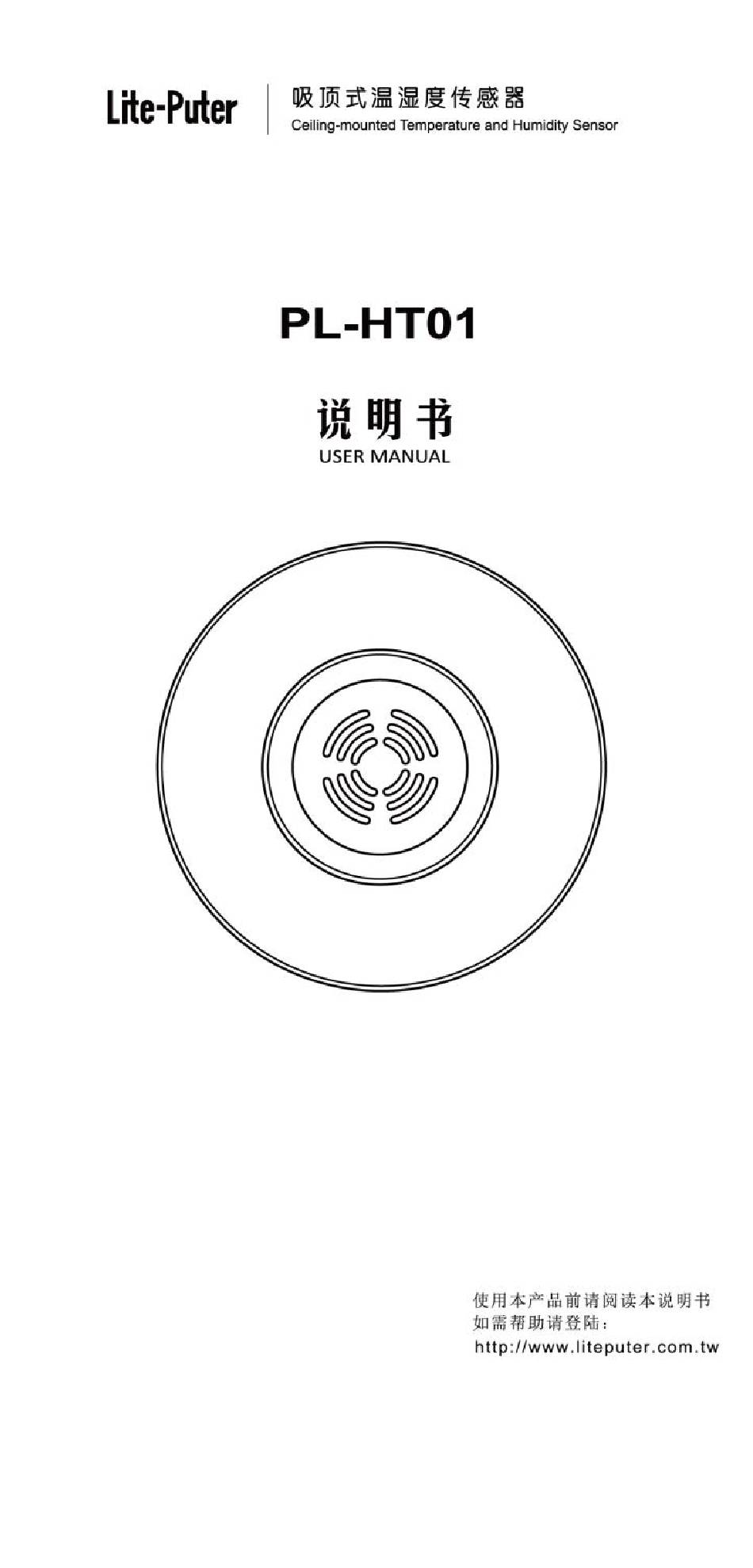

Summary of Contents for Lite-Puter PL-HT01
-
Page 2: Table Of Contents
品质保证 ........................5 0 Caution ........................6 1 Before Installation ....................6 1-1 Qualified Installation requirements ..............6 1-2 Qualified Operation Specifications ..............6 2 Introduction ......................6 2-1 Features .......................6 2-2 Specifications ......................7 2-3 Dimensions ......................7 2-4 Diagram .......................8 3 Troubleshooting ......................8 Limited Warranty......................9 PL-HT01 [SUM-B]... -
Page 3: 温馨提示
温馨提示 Lite-Puter 智能灯光控制的先行者，公司一直秉承智慧、舒适、节能的 设计理念。 Lite-Puter 控制设备主要基于 DMX512、 EDX、 PLNET 总线系统开发， 满足各类项目的需求。安装、调试、维护本产品之前，请确保本说明书内容都 已完全理解，以免给您造成不必要的困扰和额外的费用损失。本说明书只对本 设备具有符合性。 第一章. 使用须知 为了设备的良好运行和使用安全， 使用本产品时请严格遵守本说明书的使 用要求、规格、规范及行业相关标准 1-1 合格的安装要求 安装时应避免直对热/冷气流、窗台边、空调出口、热源、阳光直射等。 探头室外安装要严格做好防雨水、防潮措施。 设备安装的环境温度应维持在 0 度至 35 度的范围内,湿度应维持在 10%至 80%的范围内。 设备采用吸顶式安装，安装位置尽量选择空间中心位置 1-2 合格的操作规范 安装、调试、维护、工作人员都已经过培训教育并已合格。 设备上电前检查线路是否连接可靠，无短路和短路，将装置内多余的信号... -
Page 4: 外观功能介绍
1）设备地址编辑状态（即 LED2 指示灯闪烁） ，此时再按一次 SW1 按键， 即可退出设定设备地址，LED2 指示灯停止闪烁。 2）设备地址编辑状态（即 LED2 指示灯闪烁） ，若超过 3 分钟，仍没有对 设备进行设定 ID 地址操作，则设备自动退出地址编辑状态，LED2 指 示灯停止闪烁。 注意： 1）255.255.255.255 及 0.0.0.0 为特殊 ID 地址，请不要将设备地址设置 为这两个。 2）同一 PLNET 总线上请勿设置相同的 ID 地址，以免造成通讯异常。 4.信号指示灯（LED1、LED2） LED2 指示灯亮起表示设备向系统发送信号指示，LED2 指示灯闪烁表示此 时设备正向系统发送信号；LED1 指示灯亮起表示设备接收系统发送的信号指 示，LED1 指示灯闪烁表示此时设备正接收系统发送的信号。 PL-HT01 [SUM-B]... -
Page 5: 系统接线图
2-4 系统接线图 第三章.功能故障排查 问题 排除位置及方法 解决办法 设备远端不受控 1.地址设定与软件不 1.检查所设定设备地址是否 制 符 匹配 2.信号偏弱 2.开启设备信号放大， 另加信 号放大设备 PL-ISO1 PL-HT01 [SUM-B]... -
Page 6: 品质保证
品质保证 1.Lite-Puter 只对该产品本身负责。 2.在销售之日起，Lite-Puter 可在一年内免费保修由于生产上的缺陷所发生 故障之产品。 3.Lite-Puter 不提供到府服务，请将故障的产品交予经销商或 Lite-Puter 工厂。 4.Lite-Puter 提供一年的有限质量保证，但质量保证不包括： a.任何不当的使用 (包括撞击、不当的安装、维修及调整，不当的散热)。 b.天灾或不可抗力因素 (洪水、地震、雷电、火山喷发、海啸等自然灾害或 其它 Lite-Puter 不可控制的因素)。 c.安装、重新安装、配线、重新配线、维修、调整、及软硬件设定、重新设 定所产生的任何费用或场地费用。 d.搭配或整合其它非 Lite-Puter 或 Lite-Puter 的产品所产生的问题。 5.Lite-Puter 产品在非特殊情况下均可运作正常。 PL-HT01 [SUM-B]... -
Page 7: Caution
0 Caution Lite-Puter is pioneer of intelligent lighting control with design concept of comfort and energy-saving. Lite-Puter control device is mainly based on DMX512, EDX and PLNET bus system to satisfy the demand of various projects. Before installation, adjustment, and repairing, please make sure that you get full idea of this user manual in case unnecessary trouble and extra expense loss. -
Page 8: Specifications
LED1 quick blinks once, and then the address is set). Address Setting Exit 1) Address Edit Status (LED2/blinks). Press KEY again, and then to exit (LED2 stops blinking) 2) Address Edit Status (LED2/blinks). Provided the ID address has not been PL-HT01 [SUM-B]... -
Page 9: Diagram
3 Troubleshooting Trouble possible causes Solutions Cannot remote 1. Address setting and 1. Check the address setting control software is not match 2. Amplify the signal and signal 2. The signal is weak amplified device PL-ISO1 should be installed PL-HT01 [SUM-B]... -
Page 10: Limited Warranty
2. Lite-Puter warrants to repair any manufacturing defects within one year of distribution date. 3. Lite-Puter does not offer on-site service. Should a defect appear in Lite-Puter’s product, please deliver the product to local distributors or Taiwan Headquarters. 4. This Limited Warranty does not cover: a.
