Datenblatt EMA-Komponenten Wertschutzschrankserien Topas Pro/Rubin Pro/Rubin Pro D-III

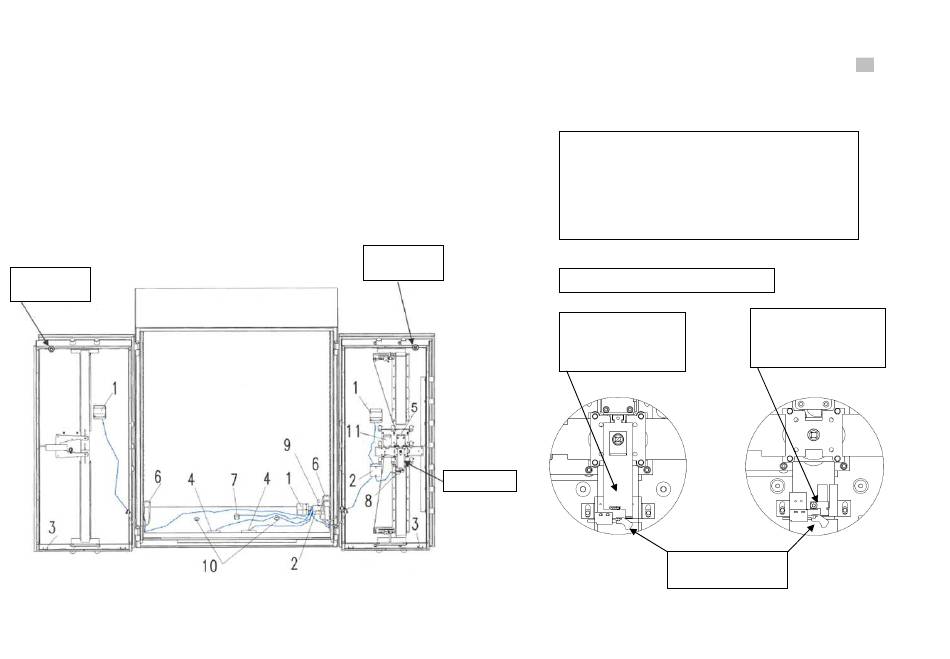

2-türiger Tresor
(Abbildung zeigt Tresor Rubin Pro 70, die Abschlagsicherungsplatte ist für diese Darstellung ausgeblendet)
1) Körperschallmelder in beiden Türen und Korpus
2) Verteiler in rechter Tür und Korpus
3+4) Türkontakt in beiden Türen und Korpus
5) Hauptschloss
6) Kabelübergang mit Endstücken (Innendurchmesser 7mm) Fa. Link
7) Abreißmelder (Standard hinten neben dem Körperschallmelder)
8) Schlossriegelkontakt extern (Link Typ 1001330A oder Schitronik Typ 035501)
9) Kabelausgangsbohrung Rückwand (Durchmesser 11mm)
10) Bodenbefestigungsbohrung (Standard 1 Stück mittig)
11) optionales zweites Schloss auf Nebenposition
Sicherheits-
siegel
Darstellung zeigt Tresor mit zwei Schlössern. Standardmäßig ist der Tresor
Nur mit einem Schloss auf der Pos. 5 ausgerüstet.
11.07.2024 / A1014188
Bedienungs- und Montageanleitung
Wertschutzschrank - Rubin Pro
Sicherheits-
siegel
Wichtiger Hinweis !
Standardmäßig ist der Tresor mit einem Hauptschloss auf
der Pos. 5 ausgerüstet.
Der Tresor kann optional auch zusätzlich mit einem
zweiten Schloss auf der Nebenposition Nr. 11 ausgerüstet
sein. Das zweite Schloss muss nicht mit einem
Riegelkontaktschalter überwacht werden.
Überwachung Schlosssriegelstellung:
Deadbolt-Schloss:
Schaltblech 1 oder 2 (am
Schlossriegel
verschraubt)
Schaltblech
8
Swingbolt-Schloss:
Schaltblech 3 (an untere
Basküle vom Riegelwerk
verschraubt)
Riegelkontaktschalter
(gedrückt)
DE/EN/FR/NL
