PS23
Sistema scorrevole per ante a libro
Folding sliding system
Système coulissant pour portes pliantes
Schiebesystem für Falttür
Sistema corredizo para puertas de librillo
MANUALE TECNICO
TECHNICAL HANDBOOK
MANUEL TECHNIQUE
TECHNISCHES HANDBUCH
MANUAL TÉCNICO
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for cinetto PS23
Summary of Contents for cinetto PS23

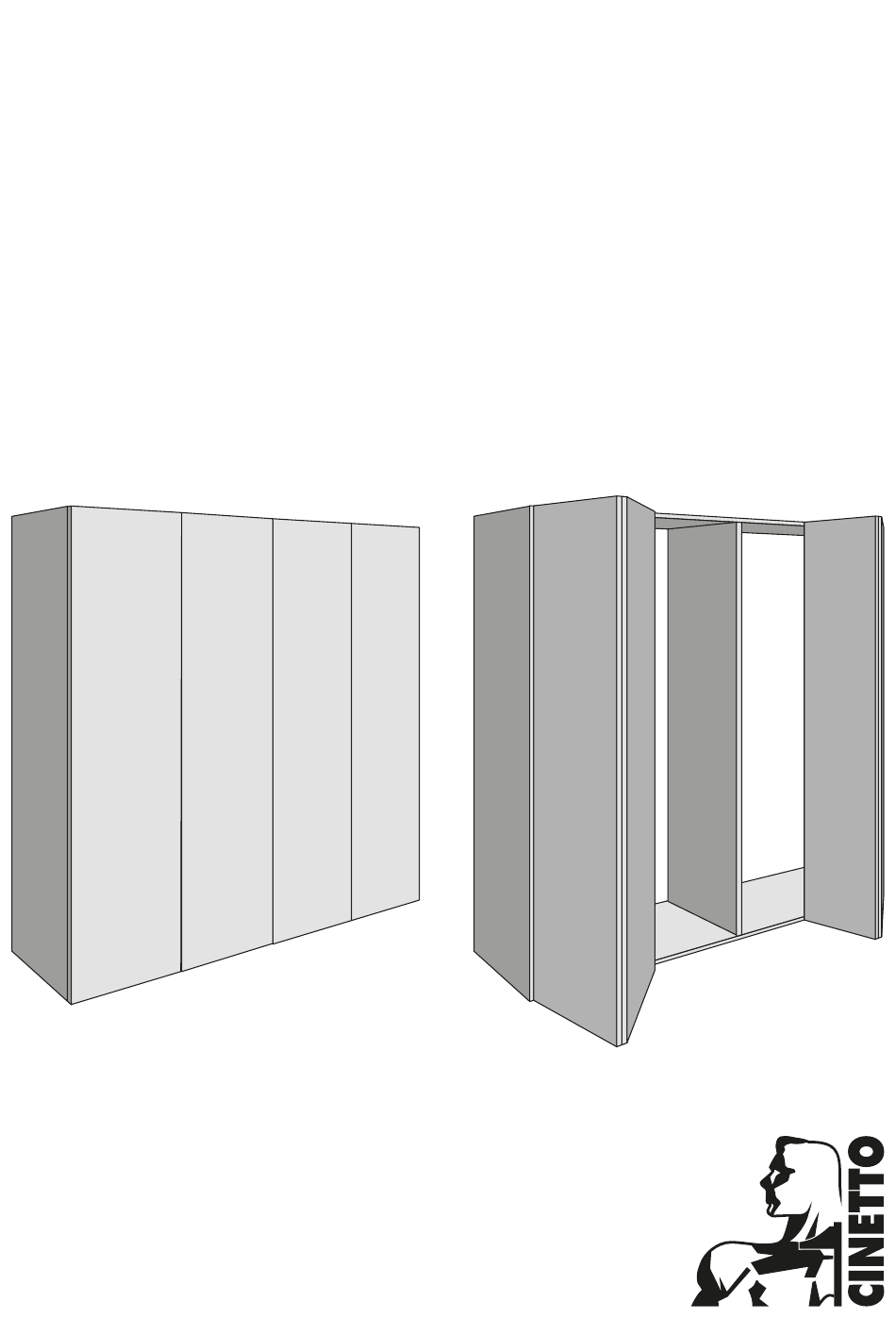

- Page 1 PS23 Sistema scorrevole per ante a libro Folding sliding system Système coulissant pour portes pliantes Schiebesystem für Falttür Sistema corredizo para puertas de librillo MANUALE TECNICO TECHNICAL HANDBOOK MANUEL TECHNIQUE TECHNISCHES HANDBUCH MANUAL TÉCNICO...
- Page 2 Italiano English Français Tutte le misure espresse in questo All dimensions in this leafl et are stated in Toutes les mesures indiquées dans opuscolo sono in millimetri. millimeters. cette brochure sont en millimètres. ATTENZIONE WARNING AVERTISSEMENT Non utilizzare spray ed oli anti frizione Do not use any anti-friction oil or grease Ne pas utiliser de spray ni d’huile anti o sblocca fi...
-
Page 3: Informazioni Sul Prodotto
It is recommended to use the straightening fi tting for stabilizing sliding doors. Pour stabiliser les portes coulissantes il est recommandé d’utiliser une ferrure du raidesseur de porte. Ausrichtbeschlag zur Stabilisierung von Schiebetüren verwenden. Para estabilizar las puertas correderas se recomienda utilizar un herraje de alineación. PS23. Technical Handbook Cinetto... - Page 4 PS23 - 25 ■ Senza binario inferiore. Without lower rail. 1 2 ,5 kg 12 ,5 kg 4 5 0 4 5 0 Rispettare rigorosamente i limiti di peso. Carefully respect the weight limit.
- Page 5 CL01105042 ABBREVIAZIONI: = spessore fondo/cappello ABBREVIATIONS: = top / bottom panel thickness ■ Cerniere centrali regolabili. Adjustable central hinges. 22,5 Ø35x12 22,5 21,5 28,5 Ø35x12 LATO INCERNIERATO LATO SCORREVOLE AL FIANCO SLIDING SIDE HINGED SIDE CL01420035 PS23. Technical Handbook Cinetto...
- Page 6 PS23 - 50 ■ ■ Senza binario inferiore. Con binario inferiore. Without lower rail. With lower rail. 2 5 k g 2 5 k g 2 5 k g 2 5 k g 6 0 0 6 0 0 M A X 4...
- Page 7 = spessore fondo/cappello optional ABBREVIATIONS: = top / bottom panel thickness ■ Cerniere centrali regolabili. Adjustable central hinges. 22,5 Ø35x12 28,5 Ø35x12 22,5 21,5 LATO INCERNIERATO LATO SCORREVOLE AL FIANCO SLIDING SIDE HINGED SIDE CL01420035 optional PS23. Technical Handbook Cinetto...
- Page 8 PS23 ■ PS23 - 25 Ø35x11,5 21 21,5 21 21,5 Lato corto cerniera MIN 50 MIN 50 LATO INCERNIERATO LATO INCERNIERATO LATO SCORREVOLE LATO SCORREVOLE AL FIANCO AL FIANCO SLIDING SIDE SLIDING SIDE HINGED SIDE HINGED SIDE ■ PS23 - 50 Ø35x11,5...
- Page 9 PS23 Self opening Meccanismo compatibile anche con PS23 già installati. optional Mechanism also compatible with PS23 already installed. Tre posizioni per la scelta della forza di apertura. Three positions to choose the opening forces. Coppia semiante *Configurazioni consigliate Couple half-doors *Suggested configurations <...
- Page 10 Confi gurazioni armadio. Wardrobe confi gurations. 1. PS23 PULL 2. PS23 Self opening PUSH TO OPEN PUSH 3. PS23 Self opening PULL TO OPEN PULL...
- Page 11 Cerniera con soft-closing. Hinge with soft-closing. Articolo da non usare per questa configurazione. Item not to be used for this configuration 2. PS23 Self opening - PUSH TO OPEN Articoli necessari / Needed items Cerniera senza molla. Hinge without spring.
- Page 12 (max 18) (max 18) WA = (WV + 2S - 2) : 2 60 (con cerniere apertura 110°) + spessore ante 60 (with 110° opening hinges) + doors thickness ABBREVIAZIONI: = larghezza semi-anta = larghezza vano armadio = sormonto ABBREVIATIONS: = half-door width = cabinet compartment width...
- Page 13 Istruzioni di montaggio Assembly instructions Instructions de montage Montageanleitungen Instrucciones de ensamblaje PS23. Technical Handbook Cinetto...
- Page 15 PS23. Technical Handbook Cinetto...
- Page 16 PS23 Self opening APPLICAZIONE CRICCHETTO MAGNETICO MAGNETIC RELEASE DEVICES APPLICATION C = 163 A < 500 C = 143 height from under shelf to the bottom edge of the door Il cricchetto magnetico deve essere posizionato sotto il ripiano in prossimità del punto in cui dovrebbe essere applicata la maniglia.
- Page 17 APPLICAZIONE SUPPORTO CON MAGNETE SULLA SEMIANTA APPLICATION OF THE SUPPORT WITH MAGNET ON THE HALF-DOOR B = 150 A < 500 B = 120 PS23. Technical Handbook Cinetto...
- Page 18 click PREPARAZIONE PRELIMINARE DEL DISPOSITIVO DI APERTURA PRELIMINARY PREPARATION OF THE OPENING DEVICE Coppia semiante *Configurazioni consigliate Couple half-doors *Suggested configurations < 15 kg SOFT 15 ÷ 35 kg MEDIUM > 35 kg STRONG *La configurazione può essere modificata anche a fine montaggio.
- Page 19 Spazio libero richiesto per Self Opening. Free space required for Self Opening. X > 12 SPESSORE DI COMPENSAZIONE COMPENSATION SPACER PS23. Technical Handbook Cinetto...
- Page 20 SPESSORE DI COMPENSAZIONE COMPENSATION SPACER X > 12 Regolazione in profondità del cricchetto magnetico. Magnetic release device adjustment.
- Page 21 PROVARE IL FUNZIONAMENTO DEL SISTEMA PS23 SELF OPENING. TEST THE OPERATION OF THE PS23 SELF-OPENING SYSTEM. Regolazione della forza di apertura Opening force adjustment SOFT PUSH MEDIUM STRONG click PS23. Technical Handbook Cinetto...
- Page 22 PS23 Pull to open option APPLICAZIONE DEL RISCONTRO METALLICO PER LA CHIUSURA MAGNETICA DELLA PORTA APPLICATION OF THE METAL PART FOR THE MAGNETIC DOOR CLOSURE C = 163 A < 500 C = 143...
- Page 23 PS23. Technical Handbook Cinetto...
- Page 24 Cinetto F.lli S.r.l. Via Rossi, 5/A 35030 Rubano (PD) Italy Tel. +39 049 8977211 Fax +39 049 635822 www.cinetto.it info@cinetto.it...
