Montagesatz für Einparksensoren-Halter
ALLGEMEINE HINWEISE
Dieser Werkzeugsatz dient zum Ersetzen defekter Parksensorhalter oder zum Stanzen von Löchern
bei unvorbereiteten Kunststoffstoßfängern. Gehen Sie pfleglich mit den Werkzeugen um und reinigen
Sie die Halter und Führungsdorne nach dem Gebrauch sorgfältig.
Die Schrauben und Gewinde in den Lochstanzen vor Gebrauch leicht fetten. Bitte verwenden Sie
keine Druckluftwerkzeuge für das Anziehen der Lochstanzen. Die Lochstanzen sind nur für
Kunststoffe geeignet. Verwenden Sie die Lochstanzen niemals für Aluminium, Stahl, etc., diese
Materialen zerstört die Lochstanze.
INHALT
Lochstanze Ø 18,2 mm
Lochstanze Ø 26,0 mm
Führungsdorn rot
Führungsdorn silber
Haltevorrichtung, 4 Stück
HSS Spiralbohrer, Ø 10,2 mm
BEDIENUNG
Kunststoffstoßfänger vieler Anbieter werden nur
in der Version „Ohne Einparkhilfe" und
demensprechend ohne Bohrungen für
Einparksensoren angeboten. Diese Bohrungen
für Einparksensoren müssen bei solchen
Stoßfängern angefertigt werden. Zuerst ist zu
prüfen ob die Positionen der Parksensoren im
Kunststoffstoßfänger gekennzeichnet sind.
Sollten keine Kennzeichnungen vorhanden sein,
sind die Positionen anhand der Vorgaben des
Fahrzeugherstellers oder des
Stoßfängerherstellers zu ermitteln. Die
Kennzeichnung kann z.B. wie in der Abb.1
gezeigt aussehen.

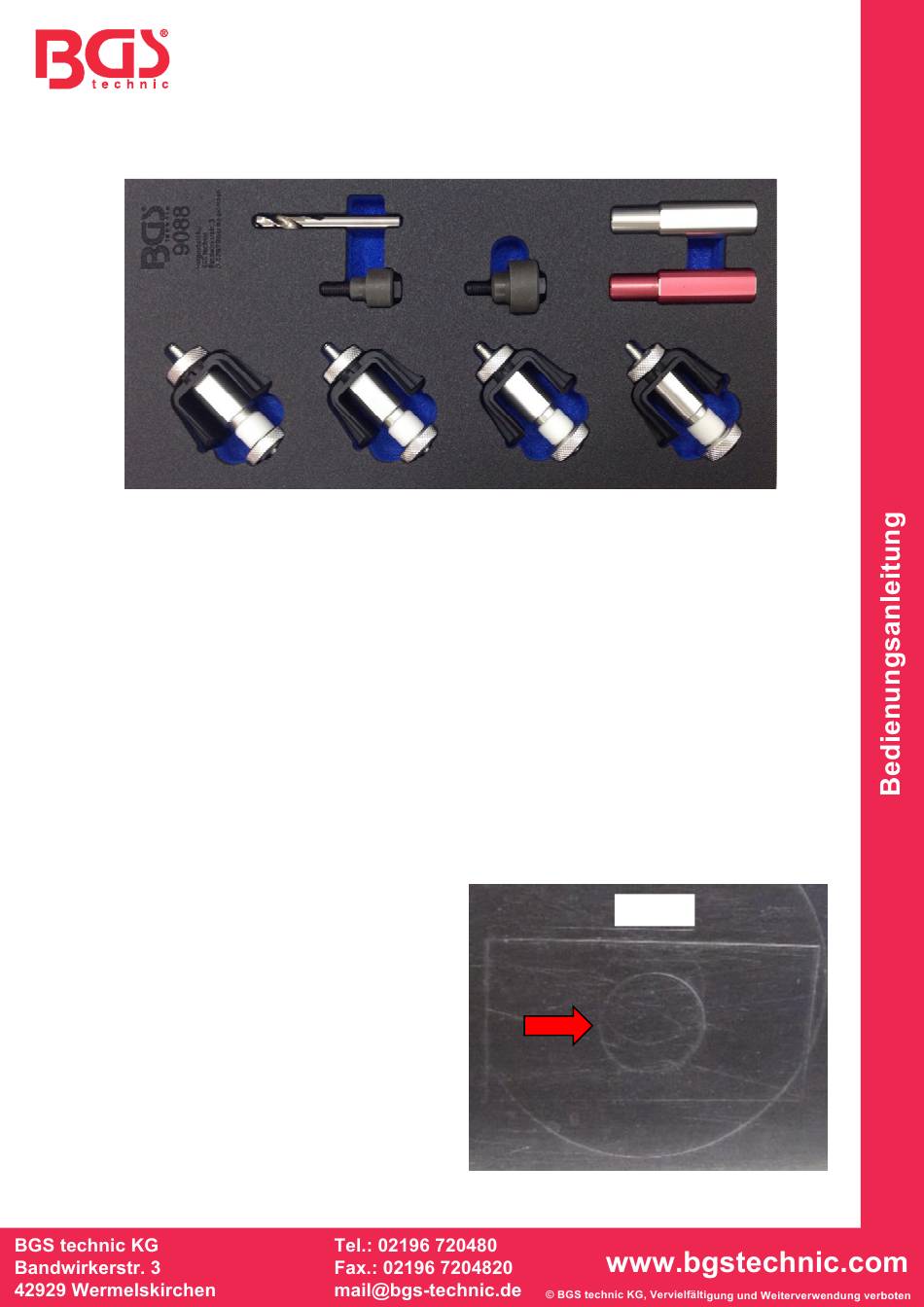

Bohren Sie zuerst in der Mitte des Kreises von innen nach außen ein Loch (Abb.1+2).
SW-Stahl und Werkzeugvertriebs GmbH
L
e
v
e
k r
u
s
r e
t S
a r
s
s
e
6
5
D
4 -
2
8
9
7
R
e
m
s
c
h
e
d i
Tel. +49 (0) 2191 / 46438-0
F
ax +49 (0) 2191 / 46438-40
- E
M
a
: l i
n i
o f
@
s
w
s
a t
l h
d .
e
Art. 9088
Abb.1
