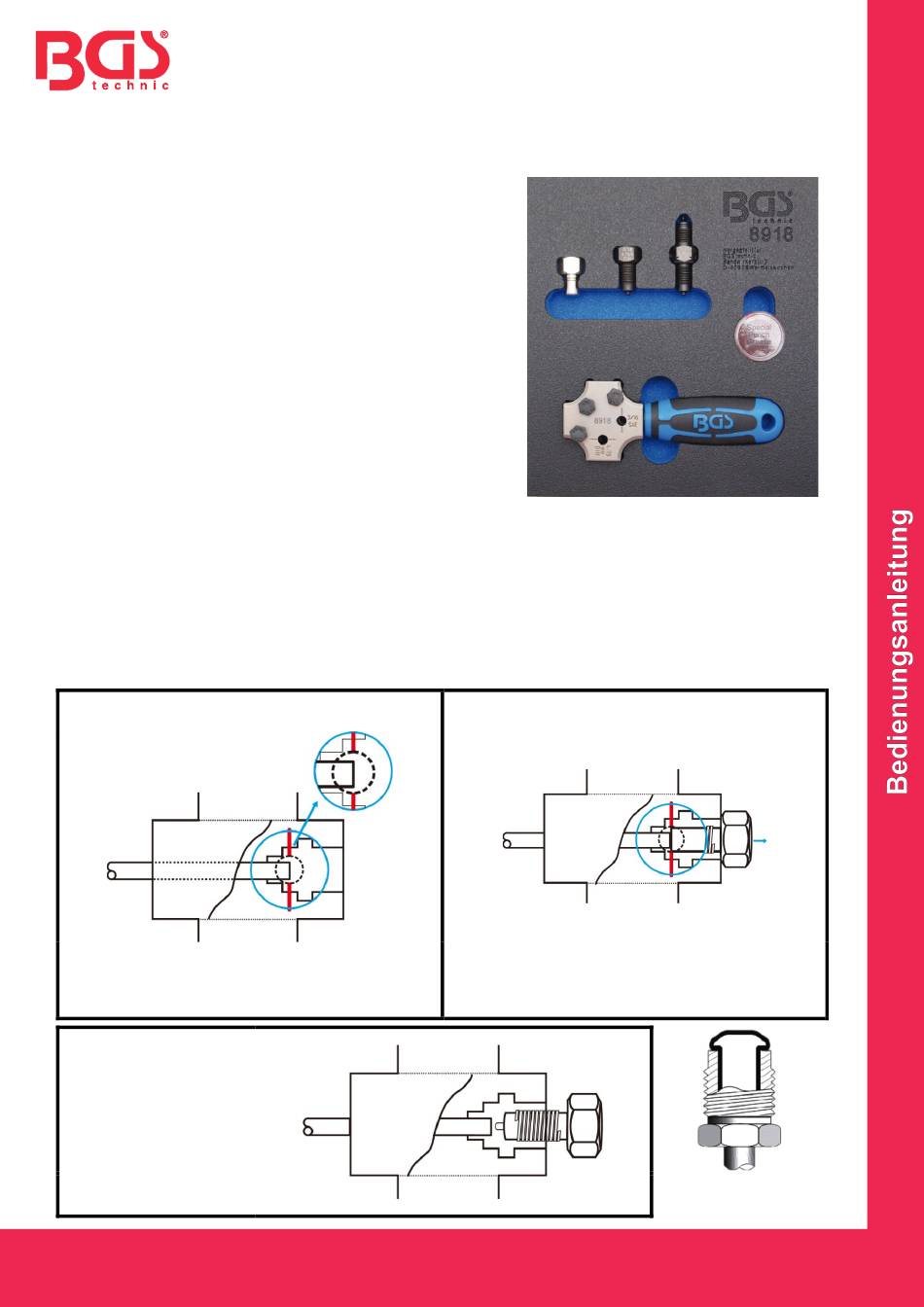

BGS technic 8918 Quick Start Manual

ALLGEMEINE INFORMATIONEN
Dieser Werkzeugsatz dient dem schnellen und leichtem
Doppelt- und Einfach-Bördeln von Leitungen.
Die Werkzeuge sind geeignet für Bremsleitungen
DIN 4,75 mm und SAE 3/16".

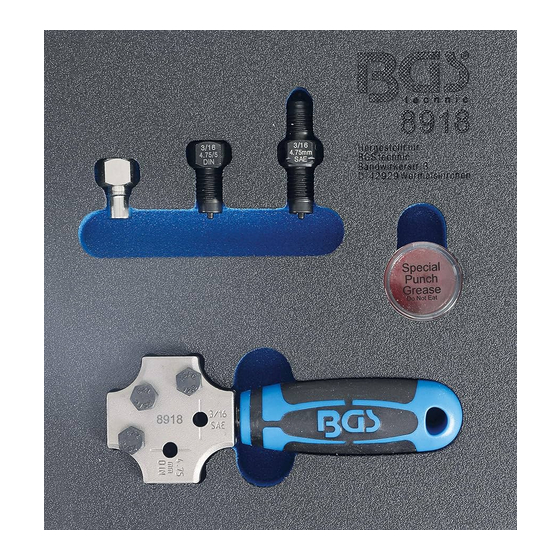

WERKZEUGE
1 Ausrichtungsbolzen
2 Pressdorn
3 Pressdorn OP1 / OP2
4 Griff mit Klemmbacken und Klemmschrauben
5 Bördelfett
ACHTUNG
Lesen Sie diese Bedienungsanleitung aufmerksam durch und beachten Sie alle Sicherheitshinweise
bevor Sie das Produkt verwenden.
SICHERHEITSHINWEISE
• Verwenden Sie den Werkzeugsatz nur für den Zweck, für den es konzipiert ist.
• Verwenden Sie das Werkzeug nicht, wenn Teile fehlen oder beschädigt sind.
• Achten Sie bei Verwendung auf korrekte Sicherheitskleidung und Schutzmaßnahmen.
• Die Verwendung von Schutzhandschuhen, Schutzbrille und Sicherheitsschuhen wird empfohlen.
DIN BÖRDELUNG (Zwei Wege der Bedienung)
1a
Leitungsende an der Mittellinie ausrichten.
Zum Einspannen der Leitung die
Klemmschrauben festziehen.
Druckstück einsetzen.
Druckstück weiter
drehen, bis der
Sechskant an der
Klemmung anliegt..
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
KFZ-Bördelgerät, DIN & SAE
OPTION 1
Sichtblende
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
2
1
OPTION 2
1b
Ausrichtungsbolzen
Ausrichtungsbolzen einsetzen.
Leitung gegen den Ausrichtungsbolzen schieben.
Zum Einspannen der Leitung die Klemmschrauben
festziehen
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
Art. 8918
5
3
4
DIN Konvex
Bördelung
