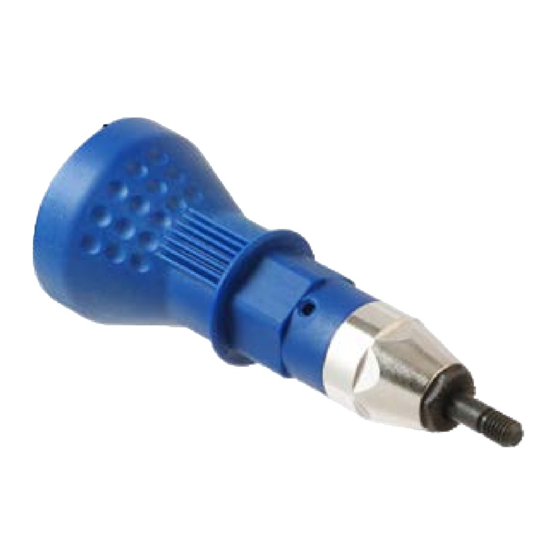

Nietmuttern-Nietaufsatz, M6 - M8 - M10
Spezifikationen
Modell:
Abmessungen: 59mm x 172mm
Mundstück:
Arbeitsbereich: M6-M8-M10
Aufnahme:
Gewicht:
Empfohlen wird ein Akku-Bohrschrauber
ab 14,4Volt, elektrische Bohrmaschine
(500W) oder pneumatische
Bohrmaschinen mit Rechts- & Linkslauf
und einem Drehmoment von 50 Nm bis
100 Nm.
Bitte beachten:
Der Nietmutternvorsatz darf nur, wie in dieser Anleitung beschrieben, zum Setzen von Nietmutter der
Größen M6-M8-M10 eingesetzt werden. Achtung: Sicherheitshinweise beachten!
Gerätebeschreibung
1 Antriebswelle 6,3 (1/4)Sechskant
2 Gehäuse
3 Kopf
4 Fenster
5 Zugbolzen M6-M8-M10
6 Mundstück M6-M8-M10
7 Schraubenschlüssel
8 Schraubenschlüssel
9 Griff/Griffhalter
Zugbolzen- und Mundstück-Wechsel
Mit dem Schraubenschlüssel (7) das Mundstück (6) und mit dem Schraubenschlüssel (8) den Kopf (3)
entfernen. Den Zugbolzen 5 durch Drehen gegen den Uhrzeigersinn lösen, Feder und Zugbolzen
entfernen. Geeignete Zugbolzengröße für die zu setzende Nietmutter auswählen und im Gerät befestigen.
Die Feder einsetzen, Kopf und Mundstück mit den mitgelieferten Schraubenschlüsseln festziehen.
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
BGS 9655
M6-M8-M10
6,3 mm (1/4")
350g
Feder
Gerät
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
Zugbolzen
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
Art. 9655
Kopf
Mundstück
www.bgstechnic.com
