BGS technic 9497 Instruction Manual

High pressure pump sprocket puller for hyundai, kia
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

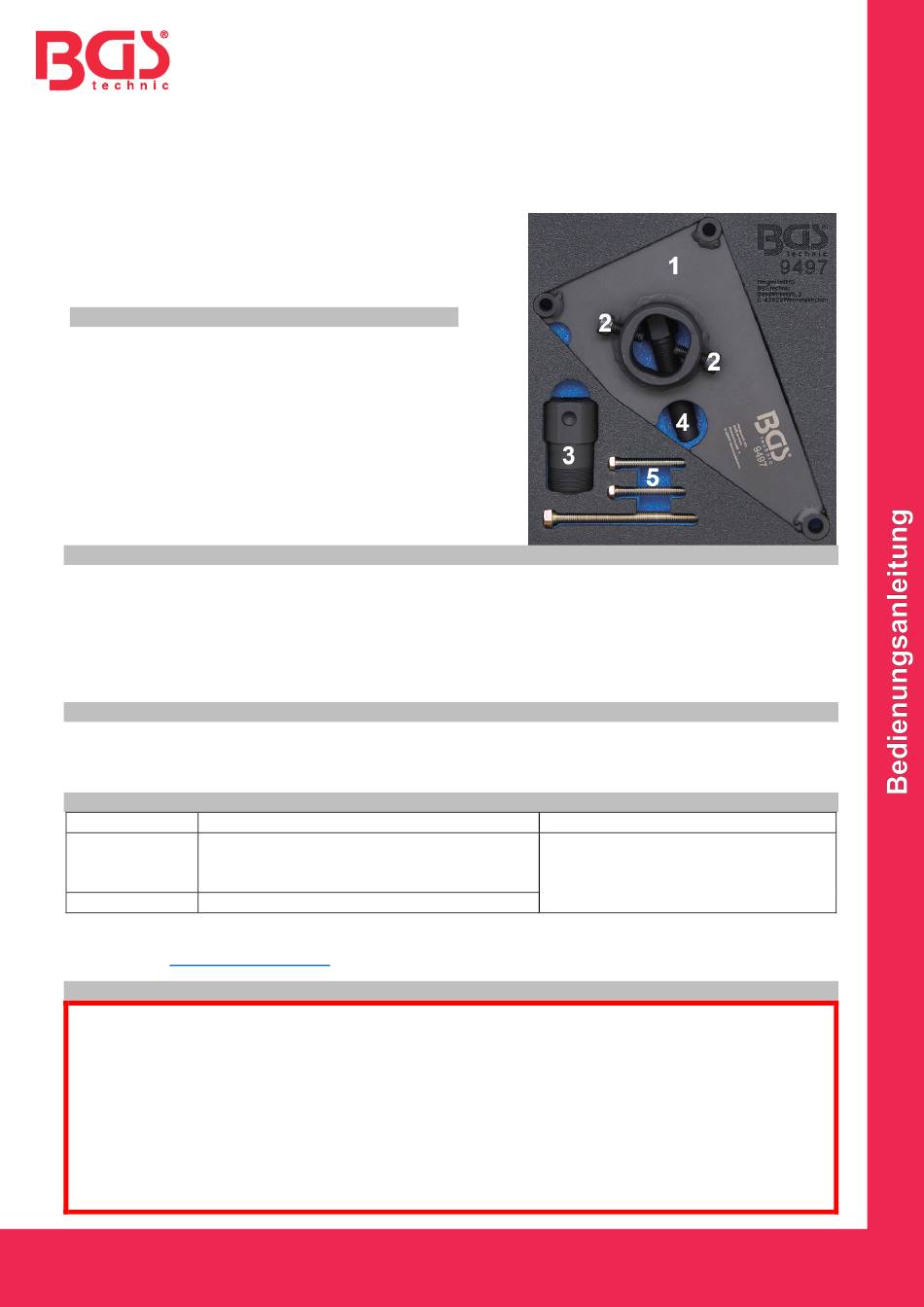

Hochdruckpumpen-Kettenrad-Abzieher

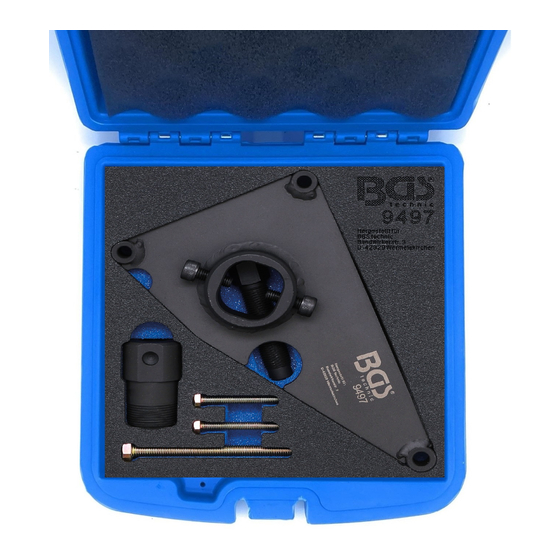

KOMPONENTEN
1
Grundplatte
2
Fixierbolzen
Kettenrad-Abzieher
3
Abziehbolzen
4
5
Montageschrauben
ACHTUNG
Lesen Sie die Bedienungsanleitung und die enthaltenen Sicherheitshinweise aufmerksam durch,
bevor Sie das Produkt verwenden. Benutzen Sie das Produkt korrekt, mit Vorsicht und nur dem
Verwendungszweck entsprechend. Nichtbeachtung der Sicherheitshinweise kann zu Schäden,
Verletzungen und Erlöschen der Gewährleistung führen. Bewahren Sie diese Anleitungen für
späteres Nachlesen an einem sicheren und trockenen Ort auf. Legen Sie die Bedienungsanleitung
bei, wenn Sie das Produkt an Dritte weitergeben.
VERWENDUNGSZWECK
Der Werkzeugsatz dient zum Abdrücken des Hochdruckpumpen-Kettenrades bei Demontage der
Hochdruckpumpe an Modellen von Hyundai und Kia (siehe Fahrzeugliste). Die enthaltenen Werkzeuge
sind zu verwenden wie OEM 093312A010.
FAHRZEUGLISTE
Hersteller
KIA
Hyundai
Weitere Infos zum Artikel und eine Liste der geeigneten Motoren und Modelle finden Sie auf unserer
Internetseite:
www.bgstechnic.com
SICHERHEITSHINWEISE
Halten Sie Kinder und andere unbefugte Personen vom Arbeitsbereich fern.
•
Lassen Sie Kinder nicht mit dem Werkzeug oder dessen Verpackung spielen
•
Verwenden Sie das Werkzeug nicht, wenn Teile fehlen oder beschädigt sind.
•
•
Verwenden Sie das Werkzeug nur für den vorgesehenen Zweck.
Legen Sie beinhaltende Werkzeuge niemals auf die Fahrzeugbatterie. Gefahr von
•
Kurzschluss.
•
Vorsicht bei Arbeiten am laufenden Motor. Lose Kleidung, Werkzeuge und andere
Gegenstände können von drehenden Teilen erfasst werden und schwere Verletzungen
verursachen.
Vorsicht bei Arbeiten an heißen Motoren, es besteht Verbrennungsgefahr!
•
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
für Hyundai, KIA
Modell
Carens (UN) - Cee'd (ED) & (JD)
Optima (TF) - Rio (UB) - Soul (AM) & (PS)
Sportage (SL) & (SLE) - Venga (YN)
Matrix - Getz - i30
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
Art. 9497
Motor (Motorcode)
1.1D (TCI-U2) - 1.4D (TCI-U2)
1.6D (TCI-U2) - 1.7D (TCI-U2)
1.6 TCI (U2) - 1.4 CRDi (U2)
1.6 CRDi (U2)
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 9497 and is the answer not in the manual?

Questions and answers

Related Manuals for BGS technic 9497

Summary of Contents for BGS technic 9497

  • Page 1 Gegenstände können von drehenden Teilen erfasst werden und schwere Verletzungen verursachen. Vorsicht bei Arbeiten an heißen Motoren, es besteht Verbrennungsgefahr! • BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Vervielfältigung und Weiterverwendung verboten...
  • Page 2 Fixierschrauben (2) in der Grundplatte (1) fixieren. Abziehbolzen (4) in den Kettenrad-Abzieher (3) drehen, bis die Hochdruckpumpe sich herausnehmen lässt. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Vervielfältigung und Weiterverwendung verboten...

  • Page 3: Safety Informations

    If you remove the ignition key before repairing, you can prevent the engine from being started accidentally and resulting in engine damage. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 D-42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Copying and further use not allowed...

  • Page 4: Environmental Protection

    Turn the puller bolt (4) clockwise into the sprocket puller (3) until the high pressure fuel pump is pushed out. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 D-42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Copying and further use not allowed...

  • Page 5: Utilisation Prévue

    BGS 9497 Extracteur de pignon de chaîne de pompe haute pression pour Hyundai, Kia COMPOSANTS Panneau de base Boulon de fixation Extracteur de pignon de chaîne Boulon d'extraction Vis de montage ATTENTION Veuillez lire attentivement la notice d’utilisation et les consignes de sécurité avant d’utiliser le produit.

  • Page 6: Protection De L'environnement

    (1). Tourner le boulon d'extraction (4) de l'extracteur de pignon de chaîne (3) jusqu’à ce que la pompe haute pression se laisse sortir. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 D-42929 Wermelskirchen...

  • Page 7: Indicaciones De Seguridad

    BGS 9497 Extractor del piñón de la bomba de alta presión para Hyundai, Kia COMPONENTES Placa base Perno de fijación Extractor de la rueda de cadena Perno de extracción Tornillos de montaje ATENCIÓN Lea atentamente el manual de instrucciones y todas las instrucciones de seguridad antes de utilizar el producto.

  • Page 8: Protección Ambiental

    INDICACIONES DE SEGURIDAD • Este manual pretende ser una información breve y en ningún caso sustituye a un manual de taller. Por favor, tome la información técnica como los valores de par de apriete, las instrucciones de desmontaje/montaje siempre de la literatura de servicio específica del vehículo.
