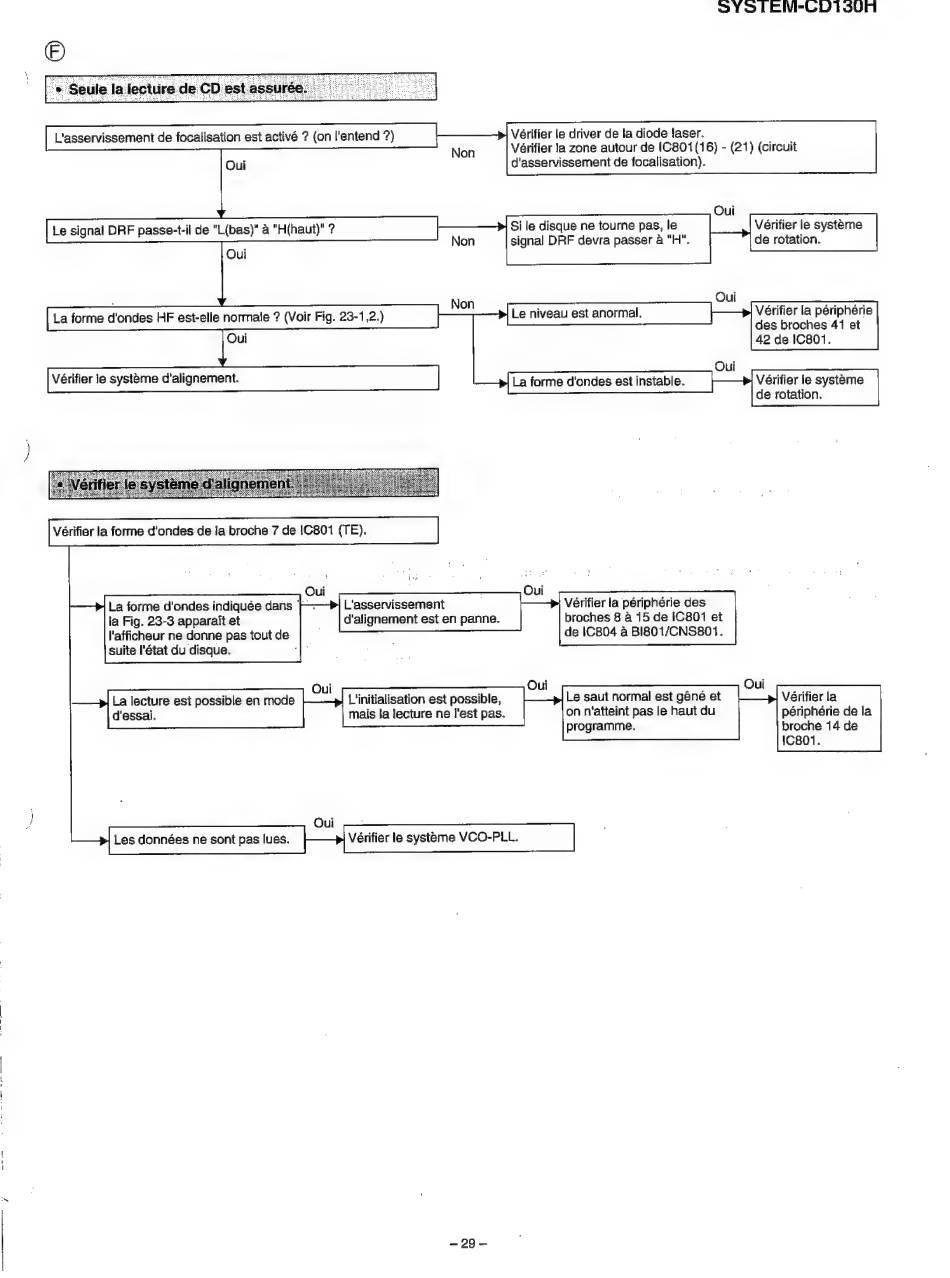

L'asservissement de focalisation est activé ? (on l'entend ?)
; Non
Qui
Le signal DRF passe-t-il de "L(bas)* a "H(haut)" ?
Oui
Non
Non
La forme d'ondes HF est-elle normale ? (Voir Fig. 23-1,2.)
Qui
Vérifier le systeme d'alignement.
a my
Oui
La forme d'ondes indiquée dans --
la Fig. 23-3 apparait et
l'afficheur ne donne pas tout de .
suite l'état du disque. a i
La lecture est possible en mode
d'essai.
Les données ne sont pas lues.
ent: sescbattdeches aati ab Guest PRE GRUBER: Hae e3 cs ii i i
Vérifier la forme d'ondes de Ja broche 7 de 1C801 (TE).
L'asservissement
d'alignement est en panne.
L'initialisation est possible,
mais ja lecture ne l'est pas.
Vérifier le systeme VCO-PLL.
a
SYSTEM-CD130H
Vérifier le driver de la diode laser.
Vérifier la zone autour de [C801 (16) - (21) (circuit
d'asservissement de focalisation).
Oui
Si le disque ne tourne pas, le Vérifier le systeme
signal DRF devra passer a "H". de rotation.
Oui
Le niveau est anormal.
Vérifier la péripheérie
des broches 41 et
42 de IC801.
Oui
La forme d'ondes est instable.
Oui
Véritier le systeme
de rotation.
Vérifier la périphérie des
broches 8 & 15 de IC 801 et
de |C804 a BI801/CNS801.
Le saut normal est géneé et
on n'atteint pas le haut du
programme.
Vérifier la
périphérie de la
broche 14 de
1C801.
