SYSTEM-CD130H

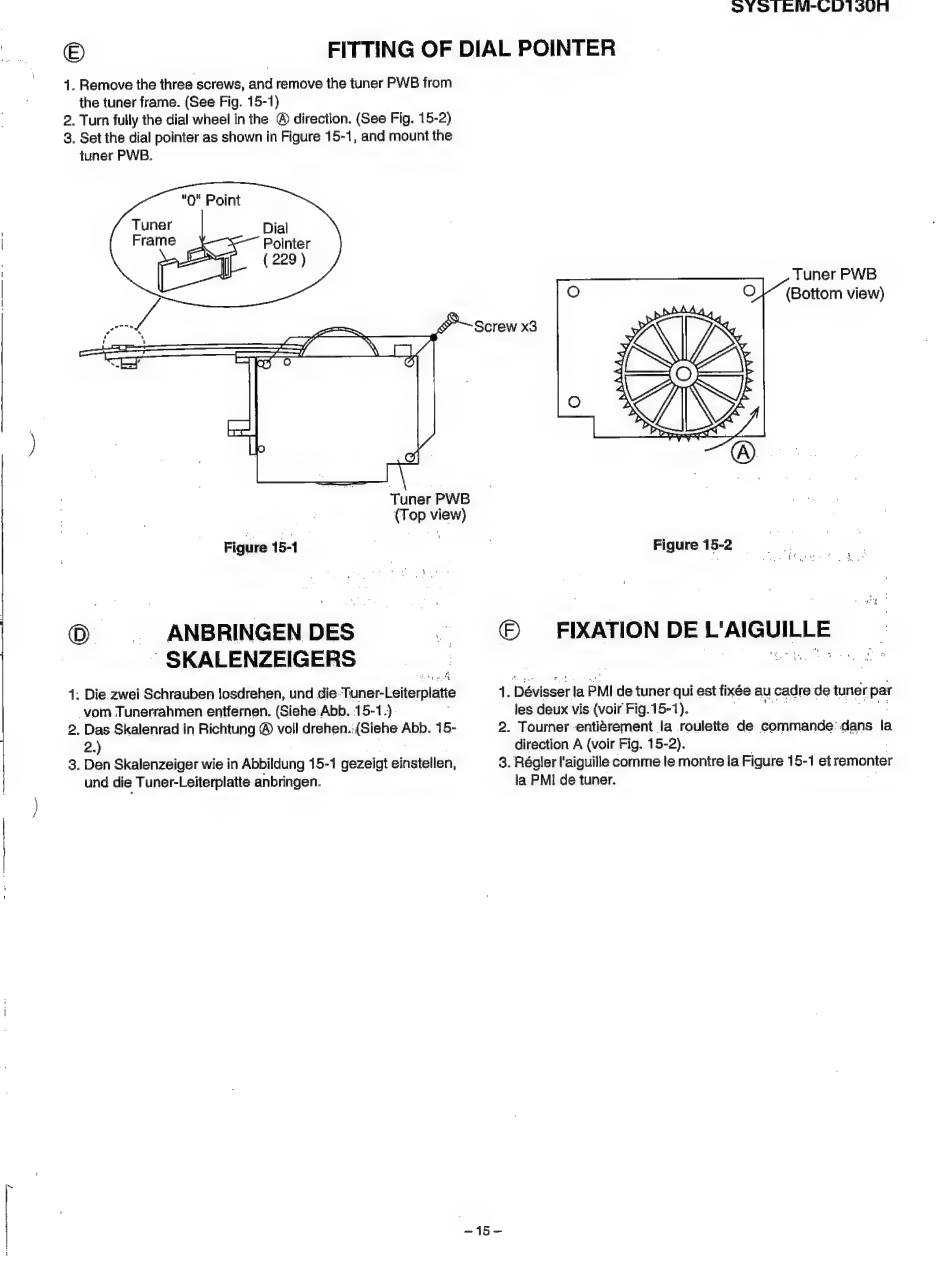

1. Remove the three screws, and remove the tuner PWB from
the tuner frame. (See Fig. 15-1)
2. Turn fully the dial wheel in the @ direction. (See Fig. 15-2)
3. Set the dial pointer as shown in Figure 15-1, and mount the
tuner PWB.
"0" Point
Tuner PWB
(Top view)
Figure 15-1 —
© . ANBRINGEN DES
' SKALENZEIGERS
. a
erect
1: Die zwei Schrauben losdrehen, und die Tuner-Leiterplatte
vom Tunerrahmen entfernen. (Siehe:Abb. 15-1.)
2. Das Skalenrad in Richtung @ voll drehen.:(Siehe Abb. 15-
2.) m4
3. Den Skalenzeiger wie in Abbildung 15-1 gezeigt einstellen,
und die Tuner-Leiterplatte anbringen.
Tuner PWB
(Bottom view)
Figure 15-2
© FIXATION DE L'AIGUILLE
1. Dévisser la PMI de tuner qui est fixée au cadre de tuner par
les deux vis (voir Fig. 15-1). as eaaaey
2. Tourner -entigrement la roulette de commande' dans la
direction A (voir Fig. 15-2).
3. Régler l'aiguille comme le montre la Figure 15-1 et remonter
la PMI de tuner.
-15—
