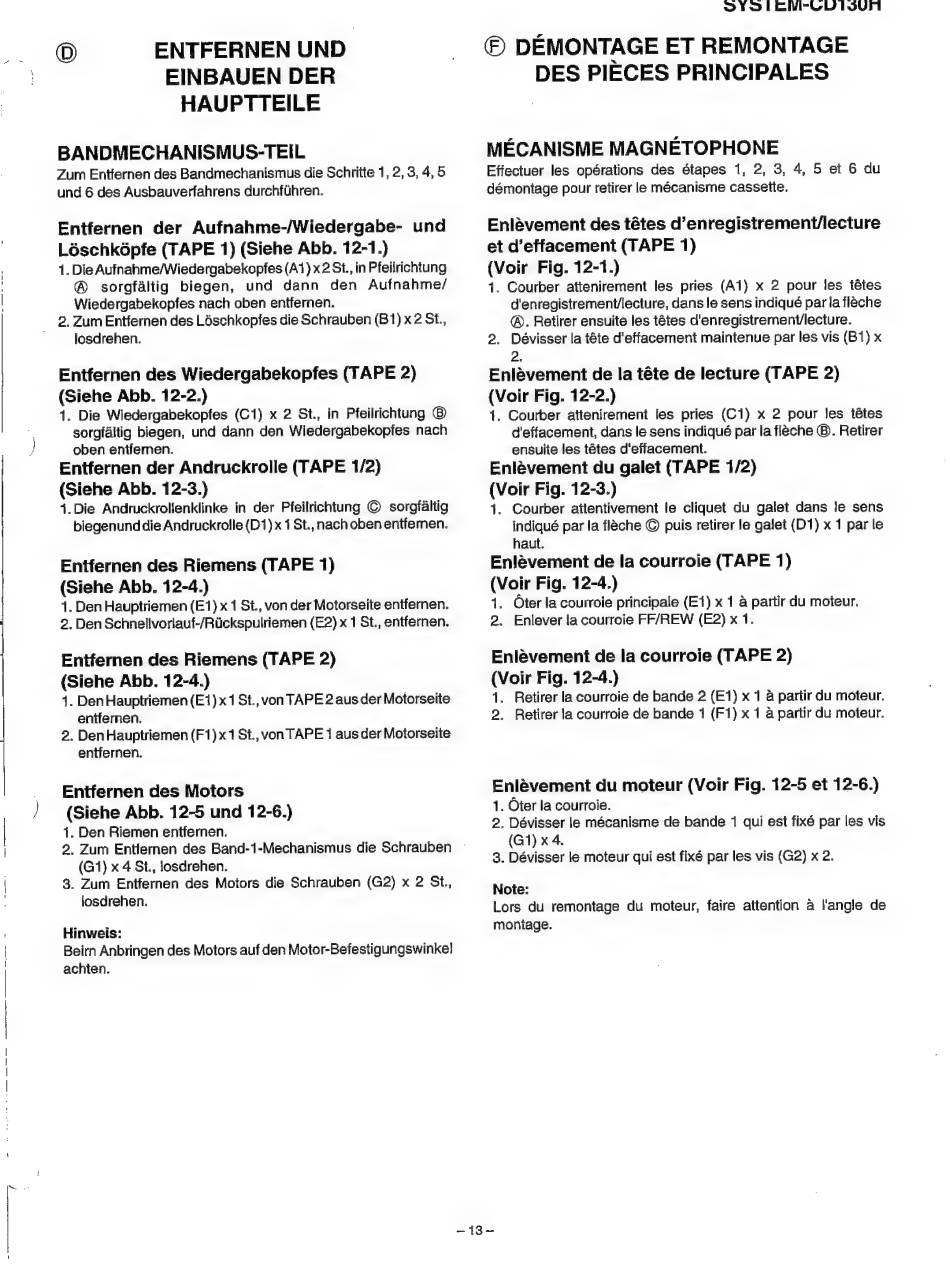

Sharp SYSTEM-CD130H Service Manual page 13

© ENTFERNEN UND
EINBAUEN DER
HAUPTTEILE
BANDMECHANISMUS-TEIL
Entfernen der Aufnahme-/Wiedergabe- und
Léschképfe (TAPE 1) (Siehe Abb. 12-1.)
1. Die Aufnahme/Wiedergabekopfes (A1) x2 SL, in Pfeilrichtung
® sorgfaltig
biegen, und
dann den Aufnahme/
Wiedergabekopfes nach oben entfernen.
losdrehen.
Entfernen des Wiedergabekopfes (TAPE 2)
(Siehe Abb. 12-2.)
1. Die Wiedergabekopfes (C1) x 2 St., in Pfeilrichtung
sorgfaltig biegen, und dann den Wiedergabekopfes nach
oben entfernen.
Entfernen der Andruckrolle (TAPE 1/2)
(Siehe Abb. 12-3.)
4.Die Andruckrolienklinke in der Pfeilrichtung © sorgfaltig
biegenunddie Andruckrolle (D1)x 1 St., nach oben entfemen.
Entfernen des Riemens (TAPE 1)
(Siehe Abb. 12-4.)
1. Den Hauptriemen (E1) x 1 St., von der Motorseite entfernen.
2. Den Schnelivorilauf-/Riickspulriemen (E2) x 1 St., entfernen.
Entfernen des Riemens (TAPE 2)
(Siehe Abb. 12-4.)
1. DenHauptriemen (E1)x 1 St., von TAPE 2 aus der Motorseite
entfernen.
Entfernen des Motors
(Siehe Abb. 12-5 und 12-6.)
41. Den Riemen entfernen.
2. Zum Entfernen des Band-1-Mechanismus die Schrauben ~
(G1) x 4 St, losdrehen.
3. Zum Entfernen des Motors die Schrauben (G2) x 2 St.,
losdrehen.
Hinweis:
Beirn Anbringen des Motors auf den Motor-Befestigungswinkel
achten.
SYSTEM-UCUD1SU0H
© DEMONTAGE ET REMONTAGE
DES PIECES PRINCIPALES
MECANISME MAGNETOPHONE
Effectuer les opérations des étapes 1, 2, 3, 4, 5 et 6 du
démontage pour retirer le mécanisme cassette.
Enlevement des tétes d'enregistrement/lecture
et d'effacement (TAPE 1)
(Voir Fig. 12-1.)
1. Courber attenirement les pries (A1) x 2 pour les tétes
d'enregistrement/lecture, dans le sens indiqué par la fleche
®. Retirer ensuite les tétes d'enregistremenv/lecture.
2. Dévisser la téte d'effacement maintenue par les vis (B1) x
2
Enlévement de la téte de lecture (TAPE 2)
(Voir Fig. 12-2.)
1. Courber attenirement les pries (C1) x 2 pour jes iétes
d'effacement, dans le sens indiqué par la fleche ®. Retirer
ensuite les tétes d'effacement.
Enlévement du galet (TAPE 1/2)
(Voir Fig. 12-3.)
1. Courber aitentivement le cliquet du galet dans le sens
indiqué par la fleche © puis retirer !e galet (D1) x 1 par le
haut.
Enlévement de la courroie (TAPE 1)
(Voir Fig. 12-4.)
1. Oter la courroie principale (E1) x 1 @ partir du moteur.
2. Enlever !a courroie FF/REW (E2) x 1.
Enliévement de la courroie (TAPE 2)
(Voir Fig. 12-4.)
1. Retirer la courroie de bande 2 (E1) x 1 @ partir du moteur.
2. Retirer la courroie de bande 1 (F1) x 1 a partir du moteur.
Enlévement du moteur (Voir Fig. 12-5 et 12-6.)
1. Oter la courroie.
2, Dévisser le mécanisme de bande 1 qui est fixé par les vis
(G1) x 4.
3. Dévisser le moteur qui est fixé par les vis (G2) x 2.
Note:
Lors du remontage du moteur, faire attention a l'angle de
montage.
