CD MECHANISM SECTION
Perform steps 1, 2, 9 and 10 of the disassembly method to
remove the CD mechanism.

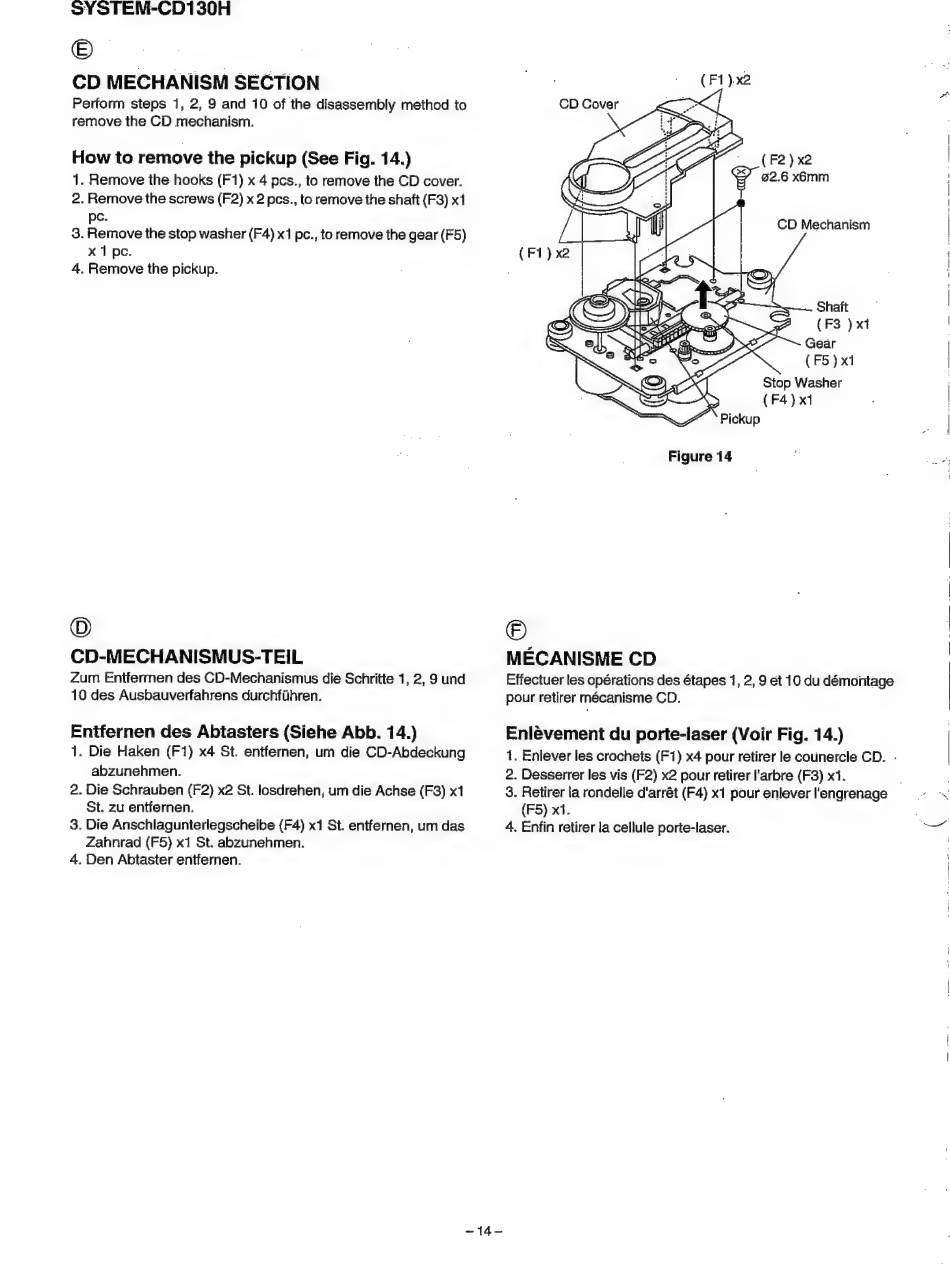

How to remove the pickup (See Fig. 14.)
1. Remove the hooks (F1) x 4 pcs., to remove the CD cover.
2. Remove the screws (F2) x 2 pes., to remove the shaft (F3) x1
pc.
3. Remove the stop washer (F4) x1 pce., to remove the gear (F5)
x 1 pe.
4. Remove the pickup.
O
CD-MECHANISMUS-TEIL
Zum Entferrnen des CD-Mechanismus die Schritte 1, 2, 9 und
10 des Ausbauverfahrens durchfithren.
Entfernen des Abtasters (Siehe Abb. 14.)
1. Die Haken (F1) x4 St. entfernen, um die CD-Abdeckung
abzunehmen.
2. Die Schrauben (F2) x2 St. losdrehen, um die Achse (F3) x1
St. zu entfernen.
3. Die Anschlagunterlegscheibe (F4) x1 St. entfernen, um das
Zahnrad (F5) x1 St. abzunehmen.
4. Den Abtaster entfernen.
{r=
(F2)x2
22.6 x6mm
CD Mechanism
Stop Washer
(F4}x1
Figure 14
©
MECANISME CD
Effectuer les opérations des étapes 1, 2, 9 et 10 du démontage
pour retirer mécanisme CD.
Enlevement du porte-laser (Voir Fig. 14.)
1. Enlever les crochets (F1) x4 pour retirer le counercle CD. -
2. Desserrer les vis (F2) x2 pour retirer l'arbre (F3) x1.
3. Retirer la rondelle d'arrét (F4) x1 pour enlever l'engrenage
(F5) xt.
4. Enfin retirer la cellule porte-laser.
~~
