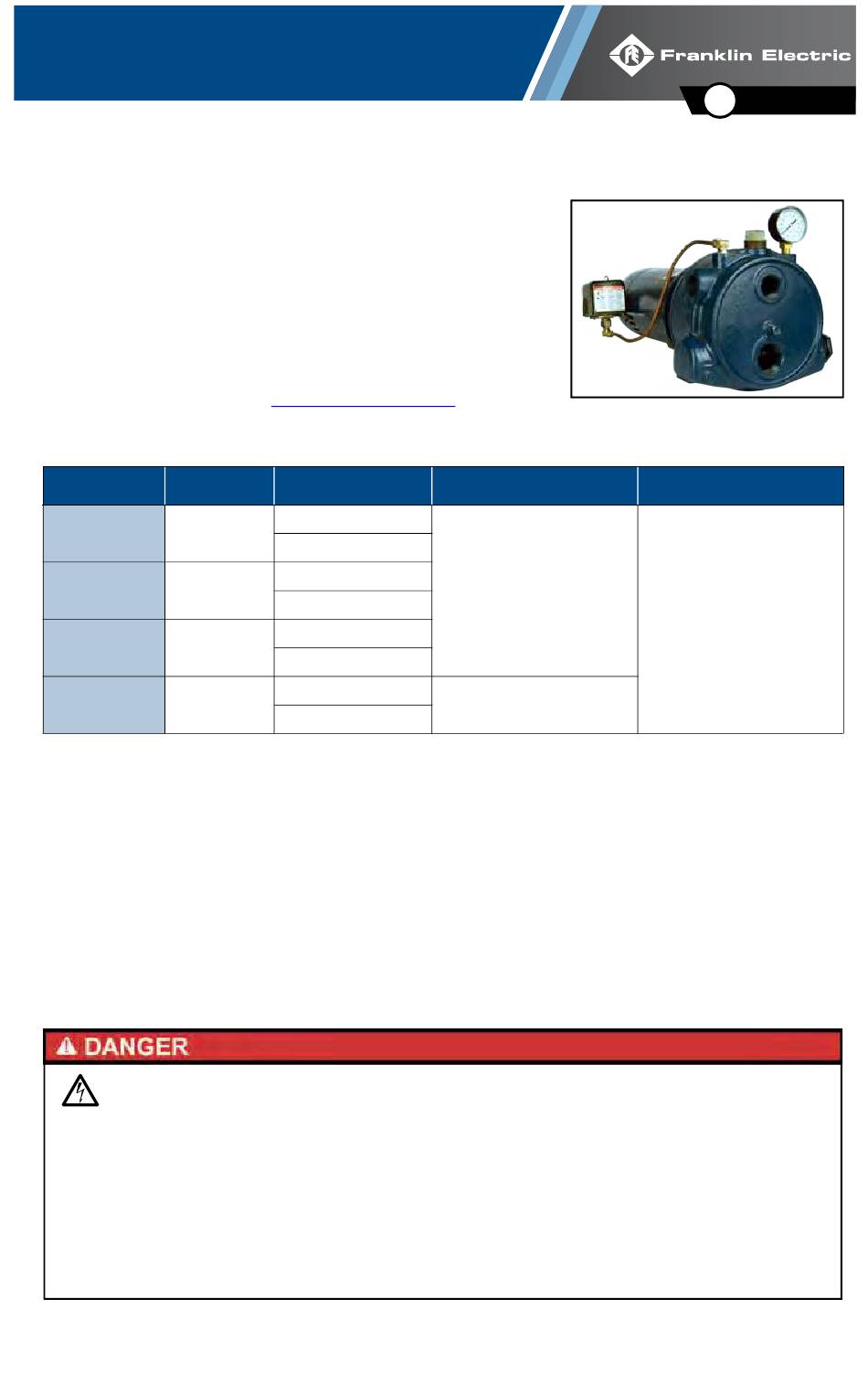

OWNER'S MANUAL
RM2 Series Convertible Jet Pumps
The convertible jet pump Pro (RM2) series is equipped with a stainless
steel impeller for high performance and longevity. Capable of lifting
from 100 ft and delivering up to 23 gallons per minute from either
shallow well or deep well make this convertible jet pump series the
perfect choice.
This product is covered by a Limited Warranty for a period of 1 year
from the date of original purchase by the consumer. For complete
warranty information, refer to www.FranklinWater.com.
Specifications
Model
FP05CI-C
FP07CI-C
FP1CI-C
1RM2-T
SAFETY INSTRUCTIONS
This equipment should be installed and serviced by technically qualified personnel who are familiar with
the correct selection and use of appropriate tools, equipment, and procedures. Failure to comply with
national and local electrical and plumbing codes and within Franklin Electric recommendations may result
in electrical shock or fire hazard, unsatisfactory performance, or equipment failure.
Know the product's application, limitations, and potential hazards. Read and follow instructions carefully to
avoid injury and property damage. Do not disassemble or repair unit unless described in this manual.
Failure to follow installation or operation procedures and all applicable codes may result in the following
hazards:
Risk of death, personal injury, or property damage due to explosion,
fire, or electric shock.
• Do not use to pump flammable, combustible, or explosive fluids such as gasoline, fuel oil, kerosene, etc.
• Do not use in explosive atmospheres or hazardous locations as classified by the NEC, ANSI/NFPA70.
• Do not handle a pump or pump motor with wet hands or when standing on a wet or damp surface, or in water.
• When a pump is in its application, do not touch the motor, pipes, or water until the unit is unplugged or electri-
cally disconnected.
• If the power disconnect is out of sight, lock it in the open position and tag it to prevent unexpected application of
power.
• If the disconnect panel is not accessible, contact the electric company to stop service.
HP
Volts
115
1/2
230
115
3/4
230
115
1
230
230
1
460
Phase
Single
Three
EN
English
RPM
3450
