ASSEMBLY TEMPLATE

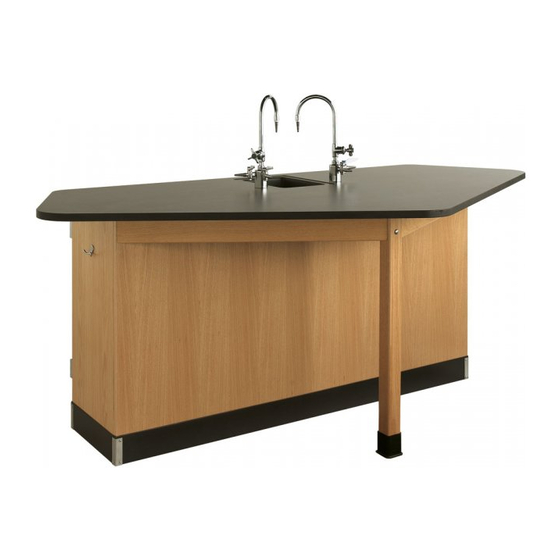

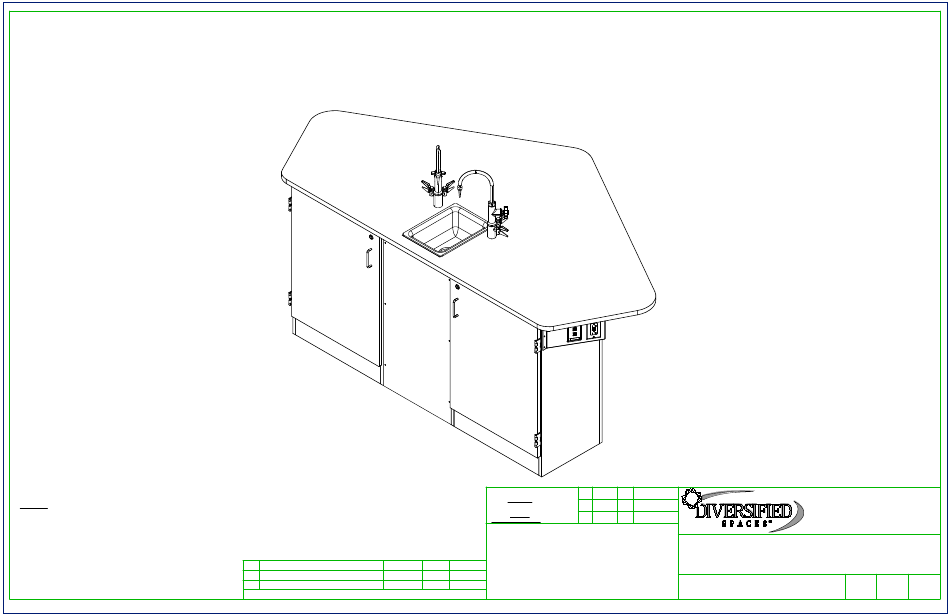

FORWARD VISION II
NOTE:
1.
MODEL VIEWS MAY NOT REPRESENT EXACT MODEL PURCHASED
ASSEMBLY INSTRUCTIONS
C
UPDATED SILICONE PROCEDURE
8/21/23
A
CREATED DRAWING
11/4/16
REV.
DESCRIPTION
DATE
REVISION LEVEL
2944 & 2944F
ALL DIMENSIONS ARE IN INCHES UNLESS
DWN
EMR
NOTED OTHERWISE
BY:
DECIMALS: .X = ± .030
APR
.XX = ± .020
BY:
.XXX = ± .010
ANGLES: = ± 1°0'
APR
CABINET SQUARENESS = ± .0625
BY:
CONFIDENTIAL:
ALL DESIGN RIGHTS RESERVED
THE INFORMATION, DATA, DESIGN, AND DRAWINGS EMBODIED
IN THIS DOCUMENT AND ALL REPRODUCTIONS THEREOF ARE
THE EXCLUSIVE PROPERTY OF DIVERSIFIED WOODCRAFTS, INC.

RJM
-
THESE DOCUMENTS ARE SUPPLIED WITH THE UNDERSTANDING
THAT THEY WILL NOT BE DISCLOSED TO THIRD PARTIES WITHOUT
EMR
-
WRITTEN CONSENT OF DIVERSIFIED WOODCRAFTS, INC. ANY
NAME
ECN NO.
REPRODUCTION IN PART OR WHOLE WITHOUT WRITTEN
CONSENT IS SUBJECT TO LEGAL ACTION.
DATE
11/4/16
DWN:
DATE
APR:
DATE
APR:
TITLE:
FORWARD VISION II
ASSEMBLY INSTRUCTIONS
DRAWING NUMBER:
FORWARD VISION II
300 South Krueger Street
Suring, WI 54174
diversifiedwoodcrafts.com
SCALE:
SHEET:
REVISION:
REV C
NTS
1 OF 16

Advertisement

loading
Need help?

Need help?

Do you have a question about the FORWARD VISION II 2944 and is the answer not in the manual?

Questions and answers

Summary of Contents for DIVERSIFIED SPACES FORWARD VISION II 2944

  • Page 1 ASSEMBLY TEMPLATE FORWARD VISION II 2944 & 2944F ASSEMBLY INSTRUCTIONS DATE ALL DIMENSIONS ARE IN INCHES UNLESS 11/4/16 NOTED OTHERWISE DWN: 300 South Krueger Street DECIMALS: .X = ± .030 NOTE: DATE .XX = ± .020 APR: Suring, WI 54174 .XXX = ±...
  • Page 2: Tools Required

    ASSEMBLY TEMPLATE ASSEMBLY COMPONENTS TOOLS REQUIRED ITEMS INCLUDED PART # PART DESCRIPTION " WRENCH TOP, PHENOLIC, 0.75X88X46, (EITHER VARIES " SOCKET AND TORQUE WRENCH - OPTIONAL FIXTURE OR FLAT),LABV " WRENCH CABINET 24"W X 35"H X 15.25"D " SOCKET AND TORQUE WRENCH - OPTIONAL REMOVABLE PANEL 18"W X 35"H X 0.75"D CONTACT CEMENT...
  • Page 3 ASSEMBLY TEMPLATE ASSEMBLY COMPONENTS ITEMS INCLUDED PART # PART DESCRIPTION SILICONE,SEALANT,CLEAR SILICONE 100711 RUBBER BASE MOLDING (SOLD BY FOOT) RUBBER BASE MOLDING 100283 STAINLESS STEEL CORNERS 100057 CORNERS-STAINLESS STEEL,BASE SCREW,#6X PTH SMS SS SCREW SCREWS - BASE 100064 ELEC & DATA OUTLET,ASSY ELECTRICAL &...
  • Page 4 ASSEMBLY TEMPLATE HARDWARE REQUIRED FOR STEP LEFT CABINET DESCRIPTION PART NUMBER CABINET STEP 1: POSITION THE TWO CABINETS IN DESIRED LOCATION. MAKE SURE DOOR HINGES ARE ON THE OUTSIDE. IF YOU HAVE A UNIT WITH A SINK OR FIXTURES, PLACE UNIT OVER UTILITY HOOKUPS.
  • Page 5 ASSEMBLY TEMPLATE HARDWARE REQUIRED FOR STEP TOP MOUNTING CLEAT - TYPICAL ATTACH BACK TO TOP AND BOTTOM MOUNTING CLEATS FROM INSIDE OF BOTH CABINETS DESCRIPTION PART NUMBER (BOTTOM MOUNTING CLEAT NOT SHOWN) REMOVABLE PANEL BACK PANEL SCREWS - REMOVABLE PANEL 100495 BACK SCREWS - BACK PANEL...
  • Page 6 ASSEMBLY TEMPLATE HARDWARE REQUIRED FOR STEP DESCRIPTION PART NUMBER APRONS BRACKET - APRON TO APRON 100376 500101 SCREWS - APRON TO APRON 100037 BOLT - APRON TO APRON 100381 APRON NUT - APRON TO APRON 100044 WASHER - APRON TO APRON 100451 STEP 3: LAYOUT WORKSTATION FRAME WITH SQUARE EDGES OF...
  • Page 7 ASSEMBLY TEMPLATE HARDWARE REQUIRED FOR STEP LEG LEVELER DESCRIPTION PART NUMBER LEG LEVELER 100376 LEG BOOT 500101 LEG BOOT STEP 4: SLIDE LEG BOOT ONTO LEG WITH FLARED END TOWARDS BOTTOM OF LEG. SCREW LEG LEVELER INTO T-NUT ON BOTTOM OF THE LEG. REPEAT FOR ALL LEGS.
  • Page 8 ASSEMBLY TEMPLATE APRON TO CABINET HARDWARE REQUIRED FOR STEP BRACKET - TYPICAL DESCRIPTION PART NUMBER BRACKET - APRON TO CABINET 100972 BOLT - APRON TO CABINET 100377 ATTACH WORKSTATION FRAME NUT - APRON TO CABINET 100621 FROM INSIDE OF CABINETS HERE (BOTH SIDES) WASHER - APRON TO CABINET 245857...
  • Page 9 ASSEMBLY TEMPLATE HARDWARE REQUIRED FOR STEP DESCRIPTION PART NUMBER BRACKET - APRON TO CABINET 100972 SCREWS - APRON TO CABINET 100037 STEP 6: WITH HELP FROM ANOTHER PERSON, POSITION APRON ASSEMBLY UP AGAINST WORKSTATION BACK & BRACKETS, MAKING SURE APRONS ARE SET IN "...
  • Page 10 ASSEMBLY TEMPLATE APRON TO CABINET HARDWARE REQUIRED FOR STEP BRACKET - TYPICAL DESCRIPTION PART NUMBER BOLT - APRON TO CABINET 100377 NUT - APRON TO CABINET 100621 WASHER - APRON TO CABINET 245857 BOLT - APRON TO APRON 100381 NUT - APRON TO APRON 100044 WASHER - APRON TO APRON 100451...
  • Page 11 ASSEMBLY TEMPLATE HARDWARE REQUIRED FOR STEP DESCRIPTION PART NUMBER ELECTRICAL & DATA LEFT 233477 ELECTRICAL & DATA RIGHT 233477 COAT HOOK 207663 SCREWS - COAT HOOK 100065 STEP 8: ATTACH ELECTRICAL BOX BRACKET ONTO BOTH SIDES OF UNIT USING PROVIDED HARDWARE LISTED ABOVE. **ATTACH COAT HOOKS IN DESIRED LOCATION ON BOTH SIDES OF UNIT USING PROVIDED HARDWARE LISTED ABOVE (NOT SHOWN)**.
  • Page 12 ASSEMBLY TEMPLATE HARDWARE REQUIRED FOR STEP STEP 9: ADJUST LEG LEVELERS TO LEVEL WORKSTATION FRAME WITH CABINETS. DESCRIPTION PART NUMBER APPLY SILICONE ADHESIVE TO TOP EDGES OF CABINET AND WINGS. VARIES APPLY SILICONE ADHESIVE IN DOT PATTERN LIKE SHOWN BELOW FOR BEST RESULTS SILICONE 100711...
  • Page 13 ASSEMBLY TEMPLATE HARDWARE REQUIRED FOR STEP STEP 10: IF YOU DON'T HAVE A UNIT WITH A SINK OR FIXTURES, SKIP DESCRIPTION PART NUMBER TO STEP 12. FIXTURE - SINK 100691 APPLY SILICONE ADHESIVE TO THE SINK OPENING ON TOP. LOWER SINK INTO OPENING. SILICONE 100711 WIPE OFF ANY EXCESS CAULK AND ALLOW TO SET.
  • Page 14 ASSEMBLY TEMPLATE HARDWARE REQUIRED FOR STEP DESCRIPTION PART NUMBER FIXTURE - FAUCET 100074-BKR FIXTURE - SINK TRAP 100056 MULTI-SERVICE FIXTURE - SINK OUTLET/STRAINER 254047 FIXTURE -TYPICAL STEP 11: INSTALL MULTI-SERVICE FIXTURES IN THE HOLES PROVIDED ON TOP. DATE ALL DIMENSIONS ARE IN INCHES UNLESS 11/4/16 NOTED OTHERWISE DWN:...
  • Page 15 ASSEMBLY TEMPLATE HARDWARE REQUIRED FOR STEP DESCRIPTION PART NUMBER RUBBER BASE MOLDING 100283 STAINLESS STEEL CORNERS 100057 SCREWS - BASE 100064 STEP 12: ATTACH RUBBER MOLDING TO BASE OF WORKSTATION USING CONTACT CEMENT. SCREW STAINLESS STEEL CORNER BRACKETS ON EACH CORNER OVER BASE MOLDING USING HARDWARE LISTED ABOVE.
  • Page 16 TROUBLESHOOTING YOUR GFCI ELECTRICAL RECEPTACLE: PLEASE NOTE: THROUGHOUT ANY OF THE FOLLOWING STEPS (PROCEDURES); IF YOU ARE NOT SURE YOU CAN DO THIS JOB SAFELY, AND COMPETENTLY, REFER THIS WORK TO QUALIFIED PROFESSIONAL! If your unit comes equipped with a GFCI (Ground Fault Circuit Interrupter) electrical receptacle, and there is no power in the receptacle please consider/check the following: •...
