DJI RELAY
User Guide
Disclaimer
Carefully read this entire document and all safe and lawful practices provided before use.
Introduction
TM
DJI
Relay works at 2.4 GHz and 5.8 GHz, which can transmit signals with a supported DJI remote
controller and aircraft, respectively.
in complex environments. The total working time of the relay is up to 4 hours and can be extended
using a mobile power supply. With the mount, the relay can be set up using extension rods of
different heights.

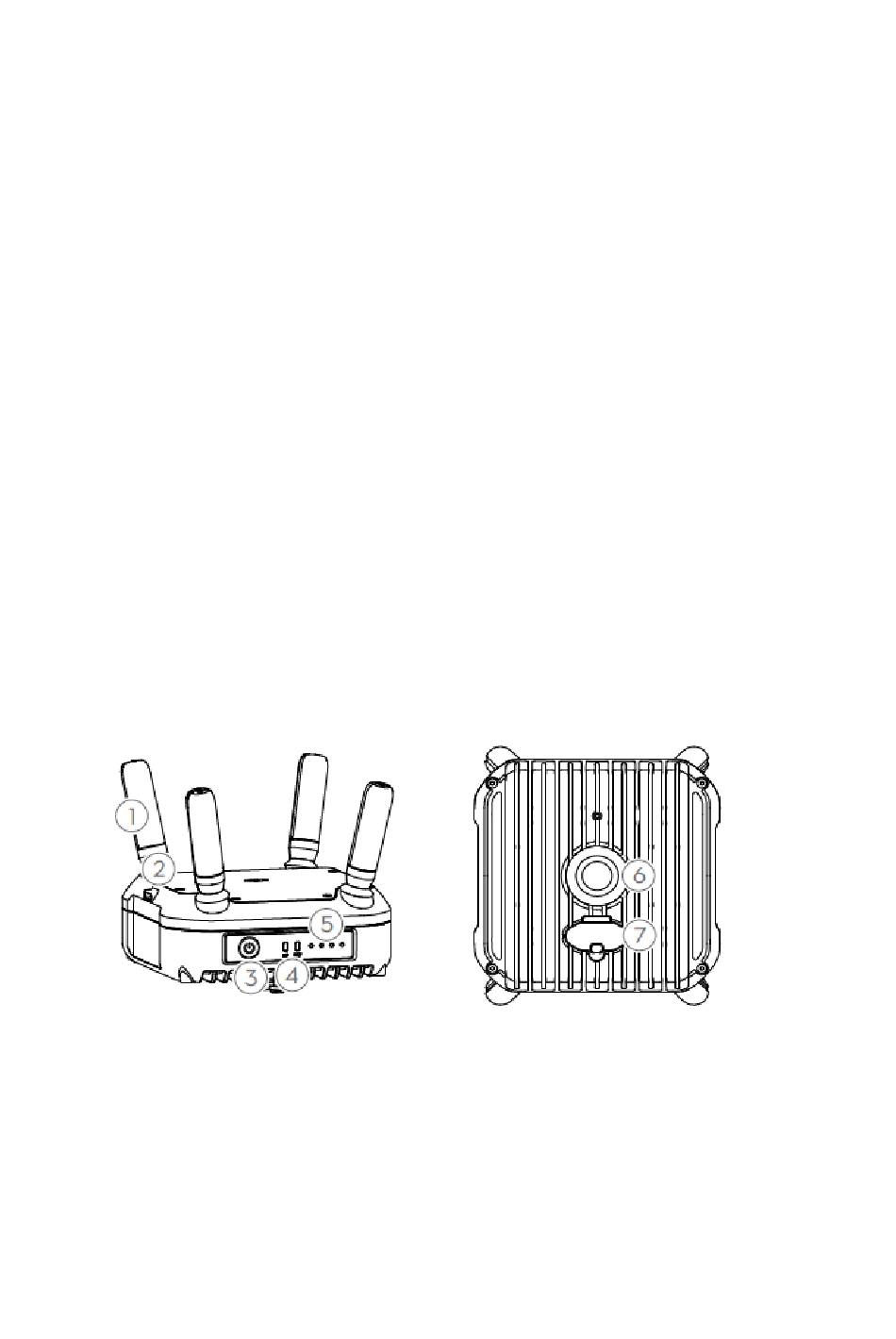

Overview
1.
Detachable Antennas
Transmit wireless signals.
2.
Water Vent
3.
Power Button
Press once to check the battery level.
Press, then press and hold to power on/off.
[1]
The stable signal transmission can avoid signal being blocked
Advertisement
Table of Contents
Related Manuals for dji RL01-65
Summary of Contents for dji RL01-65
- Page 1 Carefully read this entire document and all safe and lawful practices provided before use. Introduction Relay works at 2.4 GHz and 5.8 GHz, which can transmit signals with a supported DJI remote controller and aircraft, respectively. The stable signal transmission can avoid signal being blocked in complex environments.
-
Page 2: Getting Started
Status LEDs Indicate the linking status between the remote controller (RC) or aircraft (UAV) with the relay. Battery Level LEDs Indicate the battery level. 5/8″ Screw Hole For installing the mount. USB-C Port For charging, connecting a mobile power supply or firmware updates. -
Page 3: Using The Relay

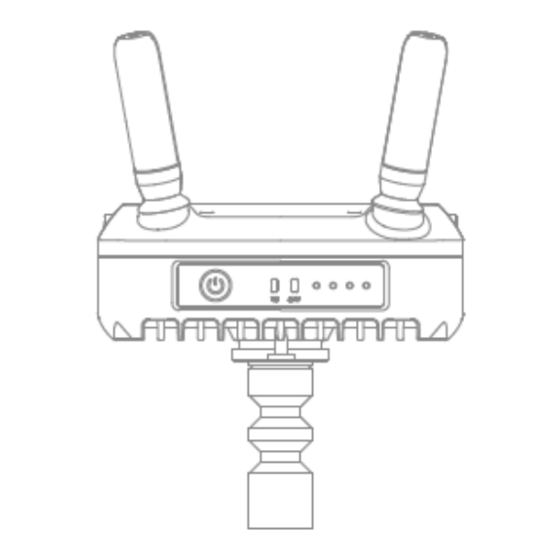

Power on the relay. After the status LEDs turn solid red, press and hold relay power button to prepare for linking. Open the DJI Agras app and tap Device Management, then tap Relay > Link to start linking. After linking successfully, the status LED (RC) of the relay will glow solid green. - Page 4 below to set up. Install the mount to the relay via the 5/8″ screw hole. Insert the extension rod into the mount via the screw hole, or attach the extension rod by rope. Users can select extension rods of different heights according to their requirements. ...
-
Page 5: Specifications
can prolong battery life. Extinguish any battery fire using water, sand, or a dry powder fire extinguisher. The electrolytes in the battery are highly corrosive. If any electrolytes make contact with your skin or eyes, wash the affected area with water and see a doctor immediately. - Page 6 Responsible Party Address: 201 S. Victory Blvd., Burbank, CA 91502 Website: www.dji.com We, DJI Technology, Inc., being the responsible party, declares that the above mentioned model was tested to demonstrate complying with all applicable FCC rules and regulations. This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation.
- Page 7 —Consult the dealer or an experienced radio/TV technician for help. RF Exposure Information The aircraft complies with FCC radiation exposure limits set forth for an uncontrolled environment. In order to avoid the possibility of exceeding the FCC radio frequency exposure limits, human proximity to the antenna shall not be less than 20cm during normal operation.
- Page 8 un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps. For devices with detachable antenna(s), the maximum antenna gain permitted for devices in the band 5725-5850 MHz shall be such that the equipment still complies with the e.i.r.p. limits as appropriate;...
- Page 9 Antennes pouvant être utilisées avec cet appareil: １) Antenne dipô l e de 50 ohms, gain de bande SRD de 2,4 g ne dé p assant pas 3,5 DBI, gain de bande SRD de 5,8 g ne dé p assant pas 4,5 DBI. ２) doivent être installés de façon que l'utilisateur final ne peut pas modifier l'antenne ３) La ligne d’alimentation doit être conçue en 50ohm Le réglage précis de la perte de rendement, etc.
- Page 10 （产品符合欧盟ROHS指令环保要求） KC Compliance Notice “해당무선설비는 운용 중 전파혼신 가능성이 있으므로 인명안전과 관련된 서비스는 할 수 없습니다.” “해당 무선설비는 운용 중 전파혼신 가능성이 있음” NCC Compliance Notice 取得審驗證明之低功率射頻器材，非經核准，公司、商號或使用者均不得擅自變更頻率、加 大功率或變更原設計之特性及功能。 低功率射頻器材之使用不得影響飛航安全及干擾合法通 信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。前述合法通信， 指依電信管理法規定作業之無線電通信。 低功率射頻器材須忍受合法通信或工業、 科學及醫 療用電波輻射性電機設備之干擾。 應避免影響附近雷達系統之操作。 高增益指向性天線只得應用於固定式點對點系統。 供遙控無人機類似器材遙控器之使用， 應符合目的的事業主管機關有關遙控無人機之管理規 定。 EU & UK Compliance Notice...
- Page 11 EU Compliance Statement: SZ DJI TECHNOLOGY CO., LTD. hereby declares that this device (RL01-65) is in compliance with the essential requirements and other relevant provisions of the Directive 2014/53/EU. A copy of the EU Declaration of Conformity is available online at www.dji.com/euro-...
- Page 12 Indirizzo di contatto UE: DJI GmbH, Industriestrasse 12, 97618, Niederlauer, Germany Déclaration de conformité UE : Par la présente, SZ DJI TECHNOLOGY CO., LTD déclare que cet appareil (RL01-65) est conforme aux principales exigences et autres clauses pertinentes de la directive européenne 2014/53/EU Une copie de la déclaration de conformité...
- Page 13 SZ DJI TECHNOLOGY CO., LTD. Prohlášení o shodě pro EU: Společ nost tímto prohlašuje, že tohle zař ízení(RL01-65) vyhovuje základním požadavků m a dalším př íslušným ustanovení m směrnice 2014/53/EU. Kopie prohlášení o shodě pro EU je k dispozici on-line na webu www.dji.com/euro- compliance Kontaktní...
- Page 14 SZ DJI TECHNOLOGY CO., LTD. Δήλωση Συμμόρφωσης ΕΕ: Η δια του παρόντος δηλώνει ότι η συσκευή (RL01-65) αυτή συμμορφώνεται με τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις της Οδηγίας 2014/53/EΕ. Αντίγραφο της Δήλωσης Συμμόρφωσης ΕΕ διατίθεται ηλεκτρονικά στη διεύθυνση www.dji.com/euro-compliance Διεύθυνση...
- Page 15 SZ DJI TECHNOLOGY CO., LTD. RÁITEAS Comhlíonta an AE: Dearbhaíonn leis seo go bhfuil an gléas seo (RL01-65) de réir na gceanglas riachtanach agus na bhforálacha ábhartha eile sa Treoir 2014/53/AE. Tá coip de Dhearbhú Comhréireachta an AE ar fáil ar líne ag www.dji.com/euro-compliance Seoladh teagmhála san AE: DJI GmbH, Industriestrasse 12, 97618, Niederlauer, Germany...
- Page 16 (RL01-65) jest zgodne z zasadniczymi wymogami i innymi stosownymi postanowieniami dyrektywy 2014/53/UE. Kopię deklaracji zgodnoś ci UE moż na znależ č w Internecie na stronie www.dji.com/euro- compliance Adres do kontaktu w UE: DJI GmbH, Industriestrasse 12, 97618, Niederlauer, Niemcy SZ DJI TECHNOLOGY CO., LTD.
- Page 17 SZ DJI TECHNOLOGY CO., LTD. Yfirlýsing um fylgni við reglur ESB: lýsir hér með yfir að þetta tæki (RL01-65) hlíti mikilvægum kröfum og öðrum viðeigandi ákvæðum tilskipunar 2014/53/ESB. Nálgast má eintak af ESB-samræmisyfirlýsingunni á netinu á www.dji.com/euro-compliance Heimilisfang ESB-tengiliðar: DJI GmbH, Industriestrasse 12, 97618, Niederlauer, Germany SZ DJI TECHNOLOGY CO., LTD.
- Page 18 die persönlichen oder vertraulichen Daten auf den zu entsorgenden Altgeräten zu löschen und die Geräte zu diesen oder ähnlichen Sammelstellen zu bringen. Die Händler sind verpflichtet, Elektroaltgeräte für dich kostenlos zurückzunehmen. Durch diesen geringen Aufwand kannst du zur Wiederverwertung von wertvollen Rohmaterialien beitragen und dafür sorgen, dass umweltschädliche und giftige Substanzen ordnungsgemäß...
- Page 19 particulieren. De eigenaar van oude toestellen is verantwoordelijk voor het inleveren van de apparaten op deze of vergelijkbare inzamelpunten. Met deze kleine persoonlijke inspanning lever je een bijdrage aan de recycling van waardevolle grondstoffen en de verwerking van giftige stoffen. Eliminação ecológica Os aparelhos elétricos antigos não podem ser eliminados juntamente com os materiais residuais.
- Page 20 indsamlingssteder. Med denne lille personlige indsats bidrager du til genanvendelse af værdifulde råvarer og behandlingen af giftige stoffer. Απόρριψη φιλική προς το περιβάλλον Οι παλιές ηλεκτρικές συσκευές δεν πρέπει να απορρίπτονται μαζί με τα υπολειμματικά απόβλητα, αλλά ξεχωριστά. Η απόρριψη στο δημοτικό σημείο συλλογής μέσω ιδιωτών γίνεται χωρίς χρέωση. Ο...
- Page 21 Hävittäminen ympäristöystävällisesti Vanhoja sähkölaitteita ei saa hävittää kaatopaikkajätteen mukana, vaan ne on hävitettävä erikseen. Kunnalliseen keräyspisteeseen vieminen on yksityishenkilölle ilmaista. Vanhojen laitteiden omistaja vastaa laitteiden toimittamisesta kyseisiin keräyspisteisiin tai vastaaviin. Tällä vähäisellä henkilökohtaisella vaivalla edistät omalta osaltasi arvokkaiden raaka-aineiden kierrätystä ja myrkyllisten aineiden käsittelyä.
- Page 22 Okolju prijazno odlaganje Starih električnih aparatov ne smete odvreči skupaj z ostanki odpadkov, temveč ločeno. Odlaganje na komunalnem zbirnem mestu je za fizične osebe brezplačno. Lastnik starih naprav je odgovoren, da jih pripelje do teh ali podobnih zbirnih mest. S tako malo osebnega truda prispevate k recikliranju dragocenih surovin in obdelavi strupenih snovi.
- Page 23 magánszemélyek ingyenesen leadhatják ezeket. A régi készülékek tulajdonosai felelnek azért, hogy e készülékeket ezekre a gyűjtőpontokra, vagy más gyűjtőpontokra elhozzák. Ezzel a kis személyes erőfeszítéssel Ön is hozzájárul az értékes nyersanyagok újrahasznosításához és a mérgező anyagok kezeléséhez. Miljövänlig hantering av avfall Gamla elektriska apparater får inte kasseras tillsammans med restavfallet utan måste kasseras separat.
- Page 24 este equipo o dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debe aceptar cualquier interferencia, incluyendo la que pueda causar su operación no deseada.” Brazil Warning message Informações sobre Regulamentação. Este equipamento está certificado e homologado pela ANATEL. Para maiores informações, consulte o site da ANATEL: www.anatel.gov.br.
