ELECTRICAL
DATA
Section 6 — Electrical Data
Guardian Air-cooled 6 kW, 8 kW and 10 kW Generators

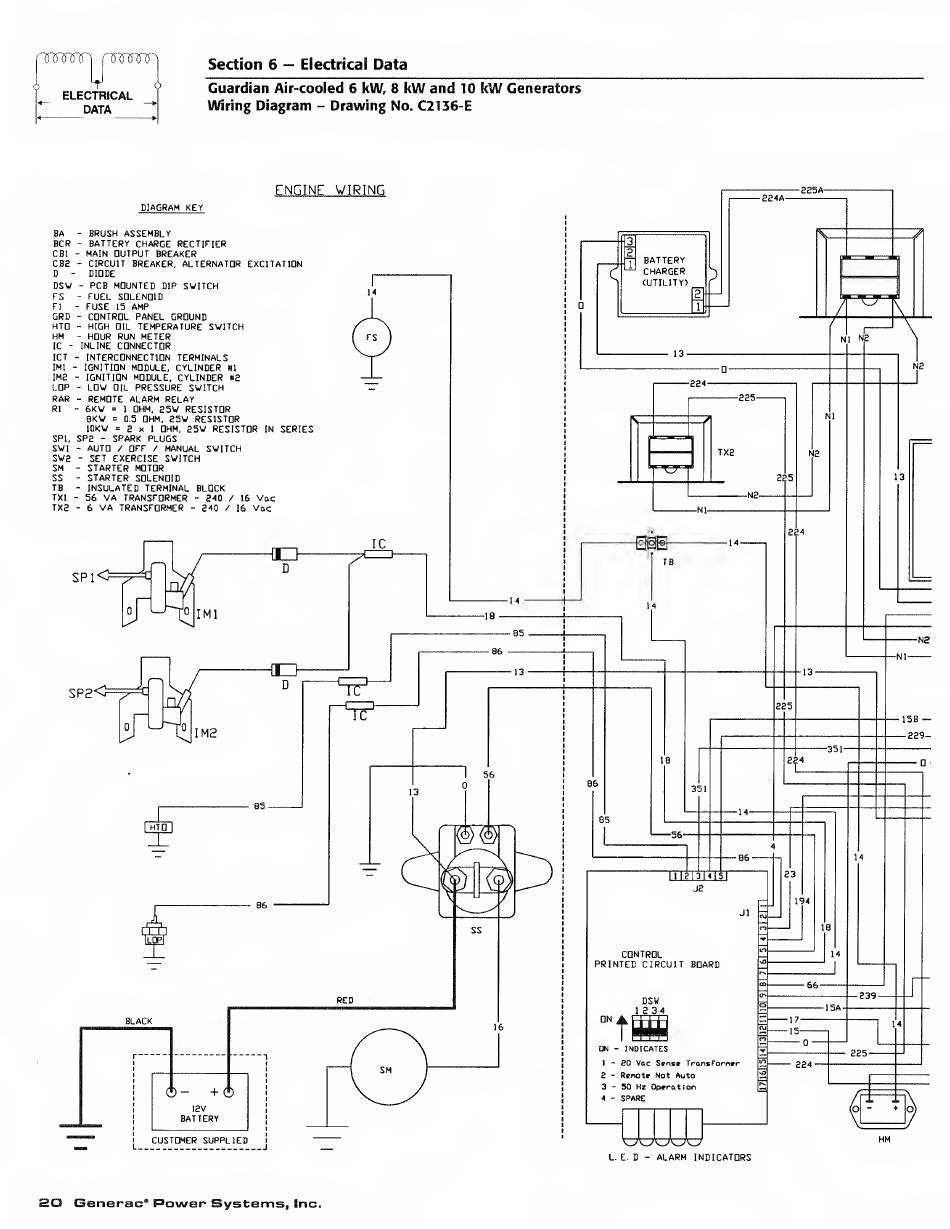

Wiring Diagram - Drawing No. C2136-E
ENGINE WIRING
DIAGRAM
KEY
BA
- BRUSH ASSEMBLY
BCR - BATTERY CHARGE RECTIFIER
CB1 - MAIN DUTPUT BREAKER
CBS - CIRCUIT BREAKER, ALTERNATOR EXCITATIDN
D
-
DIODE
DSV - PCB MOUNTED DIP SWITCH
FS
- FUEL SOLENOID
FI
- FUSE 15 AMP
GRD - CONTROL PANEL GROUND
HTO - HIGH OIL TEMPERATURE SWITCH
HM
- HOUR RUN METER
IC - INLINE CONNECTOR
ICT - INTERCONNECTION TERMINALS
IMI - IGNITION MODULE, CYLINDER HI
IMS - IGNITION MODULE, CYLINDER #S
LOP - LOW OIL PRESSURE SWITCH
RAR - REMOTE ALARM RELAY
R1
- 6KW = I OHM, S5W RESISTOR
8KW = 0.5 OHM, S5W RESISTOR
10KW = 2x1 OHM, S5W RESISTOR IN SERIES
SP1, SP2 - SPARK PLUGS
SWI - AUTO / OFF / MANUAL SWITCH
SWS - SET EXERCISE SWITCH
SM
- STARTER MOTOR
SS
- STARTER SOLENOID
TB
- INSULATED TERMINAL BLOCK
TX1 - 56 VA TRANSFORMER - 240 / 16 Vac
TXS - 6 VA TRANSFORMER - 240 / 16 Vac
L. E. D - ALARM INDICATORS
SO
Generac® Power Systems, Inc
