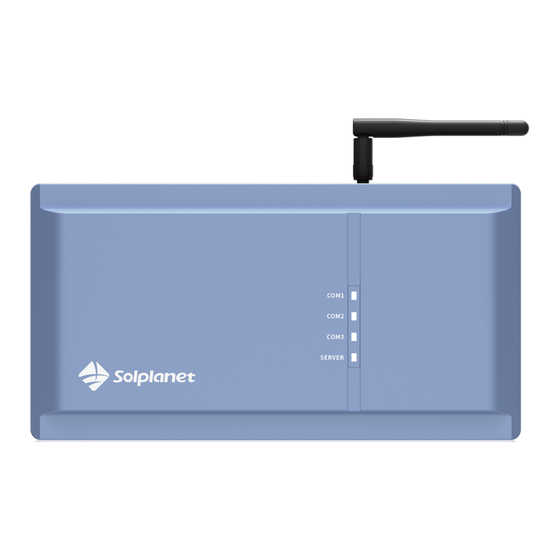

Solplanet Ai-Logger 1000 Quick Installation Manual

Hide thumbs Also See for Ai-Logger 1000:

Advertisement

Table of Contents

PN: 540-300194-02

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Ai-Logger 1000 and is the answer not in the manual?

Questions and answers

Related Manuals for Solplanet Ai-Logger 1000

Summary of Contents for Solplanet Ai-Logger 1000

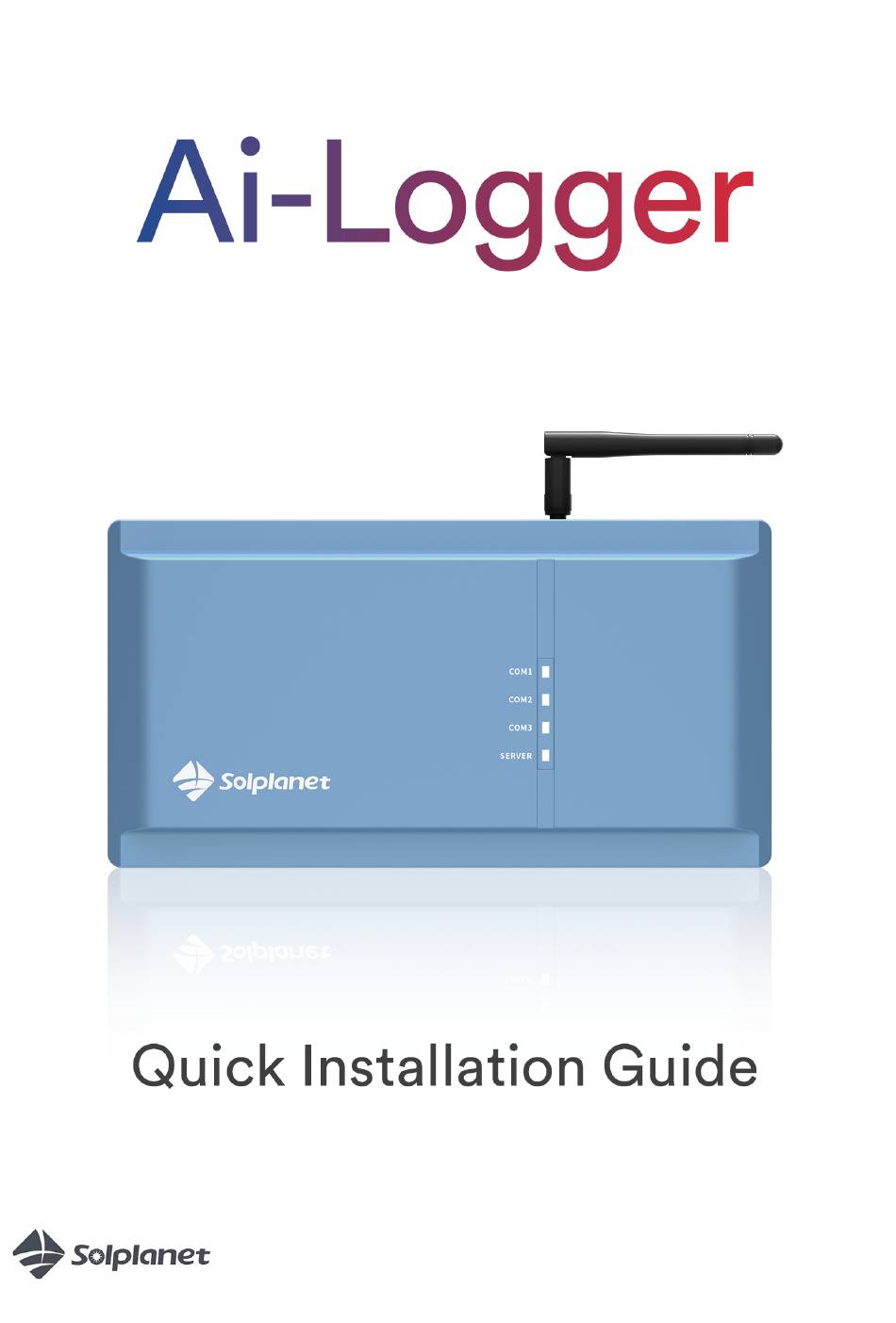

  • Page 1 PN: 540-300194-02...
  • Page 2 QG0076_Ai-Logger1000_EU_540-300194-02_V01_0924...
  • Page 3 基本信息 本手册主要介绍了产品信息、安装、操作及维护说明，以及用户界面的操作。在安装和操作产 品之前，应了解本文档中提供的产品特性、功能和安全注意事项。您可以在 www.aiswei- tech.com 找到本手册的最新电子版本以及有关产品的更多信息。本手册必须妥善保存在便于 随时获取的地方。 安全须知 通用说明 该产品严格按照国家标准和行业标准进行设计和测试，仍可能存在残留风险。为防止人身伤害 和财产损失并确保产品的长期运行，请仔细阅读本节并始终遵守所有安全信息。 重要安全说明 危险 损坏管线可能会造成人身伤害！ 墙壁上可能布满电源线或其他线路（如煤气或自来水），钻孔时损坏管线可能导致人身危险。 钻孔时请确保不要损坏墙上的任何线路。  注意 静电放电会损坏产品。 静电释放可能会损坏Ai-Logger 1000的内部组件。 触摸Ai-Logger 1000任何组件之前，请先将触摸接地导体，以释放身体的静电。  电气标签上的安全符号 禁止将逆变器与生活垃圾一起丢弃。 CE标志 逆变器符合欧盟的EU指令。 QG0076_Ai-Logger1000_EU_540-300194-02_V01_0924...
  • Page 4 查看文档 对逆变器进行任何操作前，请阅读用户手册。 室内设备 该产品只能在室内使用。 概述 序号 名称 描述 上接线区 连接数字输出信号 下接线区 连接电源、RS485、以太网和数字输入信号 天线连接区域 连接 2.4G WLAN 天线 指示Ai-Logger 1000当前的工作状态 LED指示灯 QG0076_Ai-Logger1000_EU_540-300194-02_V01_0924...
  • Page 5 交货清单 序号 说明 数量 Ai-Logger 1000 天线 手册 电源适配器 接线端子（3 pin） 接线端子（10 pin） QG0076_Ai-Logger1000_EU_540-300194-02_V01_0924...
  • Page 6 安装环境 QG0076_Ai-Logger1000_EU_540-300194-02_V01_0924...
  • Page 7 尺寸 单位：mm 安装 天线安装 QG0076_Ai-Logger1000_EU_540-300194-02_V01_0924...
  • Page 8 背挂板安装      QG0076_Ai-Logger1000_EU_540-300194-02_V01_0924...
  • Page 9 轨道安装      QG0076_Ai-Logger1000_EU_540-300194-02_V01_0924...
  • Page 10 电气连接 接面板介绍 俯视图  序号 名称 描述 外部WLAN 天线 Wi-Fi 通过U盘升级固件或导出电站逆变器详细运行数据 数字信号输出（干接点） DO1, DO2 预留端口 底视图  序号 名称 描述 电源插座，连接12V电源适配器。 DC IN 三个独立的RS485接口，连接光伏逆变器、智能电表、气象站 COM 1, COM 2, 和其他第三方设备。 COM 3 QG0076_Ai-Logger1000_EU_540-300194-02_V01_0924...
  • Page 11 以太网端口，连接以太网交换机或路由器。 数字信号输入，连接纹波控制接收器或需求响应启用设备 （DRED）。 短按3秒即可重启。 长按直到所有灯闪烁即可重置（大约八秒）。 预留端口 RS485 通讯连接   QG0076_Ai-Logger1000_EU_540-300194-02_V01_0924...
  • Page 12 接多个逆变器或气象站 连接智能电表 QG0076_Ai-Logger1000_EU_540-300194-02_V01_0924...
  • Page 13 连接以太网 数字信号输入端子连接 端口 功能 说明 DRED 的”REF GEN/0”。 “DRM1/5”用于 DRED 或用于无功功率控制 “D1”。 DI_1 “DRM1/5”用于 DRED 或用于无功功率控制 “D2”。 DI_2 “DRM1/5”用于 DRED 或用于无功功率控制 “D3”。 DI_3 “DRM1/5”用于 DRED 或用于无功功率控制 “D4”。 DI_4 “K1”用于纹波控制接收器。 DI_5 “K2”用于纹波控制接收器。 DI_6 QG0076_Ai-Logger1000_EU_540-300194-02_V01_0924...
  • Page 14 “K3”用于纹波控制接收器。 DI_7 “K4”用于纹波控制接收器。 DI_8 “COM LOAD/0”用于 DRED 或用于纹波控制接收器的公共 GND。   QG0076_Ai-Logger1000_EU_540-300194-02_V01_0924...
  • Page 15 数字信号输入端子连接 连接需求响应启用设备 (DRED) QG0076_Ai-Logger1000_EU_540-300194-02_V01_0924...
  • Page 16 干接点输出接口连接   QG0076_Ai-Logger1000_EU_540-300194-02_V01_0924...
  • Page 17 电源连接 8.10 QG0076_Ai-Logger1000_EU_540-300194-02_V01_0924...

  • Page 18: General Information

    The information in this guide is subject to change without notice. The latest version of this document and the manual for installation, commissioning, configuration and decommissioning are to be found in PDF format at www.solplanet.net. SAFETY Intended use The product is a highly integrated device dedicated for monitoring and managing the PV power system.

  • Page 19: Eu Declaration Of Conformity

    8, 2011) and 2015/863/EU (L 137/10, March 31,2015) (RoHS) AISWEI Technology Co., Ltd. confirms herewith that the product described in this manual are in compliance with the fundamental requirements and other relevant provisions of the above mentioned directives. The entire EU Declaration of Conformity can be found at www.solplanet.net. QG0076_Ai-Logger1000_EU_540-300194-02_V01_0924...

  • Page 20: Scope Of Delivery

    Connect digital output signal. Upper wiring area Connect power supply, RS485, Under wiring area Ethernet and digital input signal. Connect 2.4G WLAN antenna. Antenna connection area Indicate the present working LED indicator state of the Ai-Logger 1000. Scope of Delivery QG0076_Ai-Logger1000_EU_540-300194-02_V01_0924...
  • Page 21 Name Quantity Ai-Logger 1000 Antenna Document package Power adapter Terminal (3 pin) Terminal (10 pin) QG0076_Ai-Logger1000_EU_540-300194-02_V01_0924...

  • Page 22: Mounting Environment

    Mounting Environment QG0076_Ai-Logger1000_EU_540-300194-02_V01_0924...
  • Page 23 DIMENSIONS Mounting Installing antenn QG0076_Ai-Logger1000_EU_540-300194-02_V01_0924...
  • Page 24 Wall-Mounted Installation      QG0076_Ai-Logger1000_EU_540-300194-02_V01_0924...
  • Page 25 Rail installation      QG0076_Ai-Logger1000_EU_540-300194-02_V01_0924...

  • Page 26: Electrical Connection

    Electrical connection Overview of the connection area Top view  Name Description Wi-Fi External WLAN antenna. Upgrade firmware or export detailed operating data of plant inverters via USB stick. DO1, DO2 Digital signal output (Dry contact). Reserved port. Bottom view ...
  • Page 27 Ethernet port, connect to Ethernet switch or router. Digital signal input, connect to Ripple Control Receiver or Demand Response Enabling Device (DRED). Short press for three seconds to restart. Press and hold until all lights flash to reset (about 10 seconds) Reserved port RS485 cable connection ...
  • Page 28 Connect to multiple inverters or weather station Connect to a Smart Meter QG0076_Ai-Logger1000_EU_540-300194-02_V01_0924...
  • Page 29 Connect through Ethernet cable Digital signal input terminal connection Port Function Description “REF GEN/0” for DRED. “DRM1/5” for DRED or used for reactive power control “D1”. DI_1 “DRM2/6” for DRED or used for reactive power control “D2”. DI_2 “DRM3/7” for DRED or used for reactive power control “D3”. DI_3 “DRM4/8”...
  • Page 30 “K4” for Ripple Control Receiver. DI_8 “COM LOAD/0” for DRED or Common GND for Ripple Control Receiver.   Connect to Ripple Control Receiver QG0076_Ai-Logger1000_EU_540-300194-02_V01_0924...
  • Page 31 Connect to Demand Response Enabling Device (DRED) Dry contact output interface connection QG0076_Ai-Logger1000_EU_540-300194-02_V01_0924...
  • Page 32   9.10 Power supply connection QG0076_Ai-Logger1000_EU_540-300194-02_V01_0924...
  • Page 33 10 Contact EMEA Service email: service.EMEA@solplanet.net APAC Service email: service.APAC@solplanet.net LATAM Service email: service.LATAM@solplanet.net AISWEI Pty Ltd. Hotline: +61 390 988 674 Add.: Level 40, 140 William Street, Melbourne VIC 3000, Australia AISWEI B.V. Hotline: +31 208 004 844 (Netherlands) +48 134 926 109 (Poland) Add.: Barbara Strozzilaan 101, 5e etage,kantoornummer 5.12, 1083HN Amsterdam, the...
  • Page 34 QG0076_Ai-Logger1000_EU_540-300194-02_V01_0924...
