Technical documentation

AIR WATER HEATERS IN EPP CASING HC-3S SERIES

HC15-3S

HC20-3S

HC30-3S

HC35-3S

MODELS:

HC45-3S

HC50-3S

HC70-3S

HC80-3S

Need help?

Do you have a question about the HC-3S Series and is the answer not in the manual?

Questions and answers

Summary of Contents for REVENTON HC-3S Series

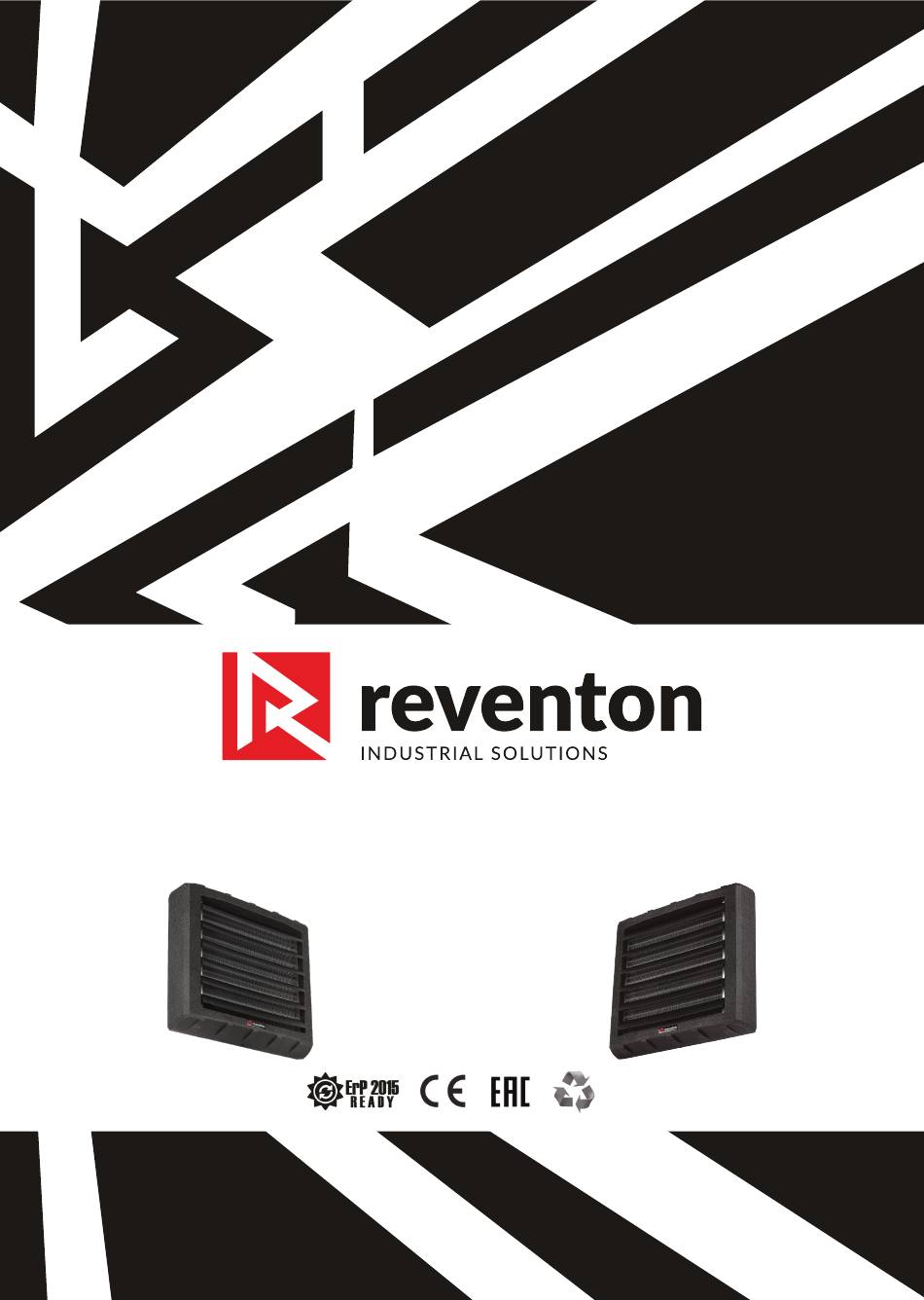

Page 1 Technical documentation AIR WATER HEATERS IN EPP CASING HC-3S SERIES MODELS: HC15-3S HC45-3S HC20-3S HC50-3S HC30-3S HC70-3S HC35-3S HC80-3S...
Page 2 CONTENTS 1. INTRODUCTION...........................................................3 1.1 GENERAL INFORMATION......................................................3 1.2 STORAGE AND TRANSPORT....................................................3 1.3 APPLICATION..........................................................3 2. DEVICE CHARACTERISTIC.......................................................3 2.1 PROTECTION DEGREE IP......................................................3 2.2 CONSTRUCTION AND PRINCIPLE OF OPERATION..........................................3 2.3 DIMENSIONS..........................................................3 2.4 TECHNICAL DATA........................................................4 3. ASSEMBLY............................................................7 3.1 GENERAL PRINCIPLES......................................................7 3.2 WALL MOUNTING........................................................7 3.3 CEILING MOUNTING.......................................................7 4.
Page 3 The product was made in Poland. This documentation was developed by the company Reventon Group Sp. z o. o. – all rights reserved. The company Reventon Group Sp. z o. o. reserves the rights to make changes in the technical documentation.
Page 4 2.4 TECHNICAL DATA HC 15-3S HC 20-3S HC 30-3S HC 35-3S HC 45-3S HC 50-3S HC 70-3S HC 80-3S TECHNICAL DATA WHHC15- WHHC20- WHHC30- WHHC35- WHHC45- WHHC50- WHHC70- WHHC80- Product code 3S-2402 3S-1759 3S-1760 3S-1761 3S-1762 3S-2006 3S-1764 3S-1956 49.8 III STAGE 17.2 21.4...
Page 5 HC 45-3S III stage 2500 [m³/h] Parameters Supply/return water 80/60 70/50 50/40 40/30 temperature [ºC] Dry bulb air inlet temperature [ºC] 36.2 33.0 29.9 26.9 24.0 30.3 27.2 24.2 21.2 18.3 23.1 20.1 17.2 14.3 11.5 17.4 14.4 11.6 Heating capacity [kW] Dry bulb air outlet 40.3 42.4...
Page 6 COOLING PARAMETERS Condensation may appear on HC-3S series units used as cooling equipment. For this reason, we recommend using heaters with a drip tray (product code DTFHC15-2428/DTFWHHC2045/ DTFWHHC5080). Installation of HC-3S series unit together with the drip tray is only possible for wall mounting ( see section WALL MOUNTING).
Page 7 3. ASSEMBLY 3.3 CEILING MOUNTING The example below shows the ceiling mounting with the Z-type suspension 3.1 GENERAL PRINCIPLES brackets (product code SB-2029). The heater should be assembled and disassembled by people experienced in mounting of such devices and - if local law requires it with appropriate qualifications.
Page 8 (depending on the type of central heating installation and the type of heat source). Using of control dedicated to AIR WATER HEATER HC-3S SERIES gives vast Before connecting the heater to an electrical installation, the leakage possibilities of adjusting the efficiency of the unit in different degree of test of the hydraulic installation should be conducted.
Page 9 MAXIMUM QUANTITY OF CONNECTED HEATERS PER CONTROLLER Model HC3S HC 1.2 A HC 3 A HC 5 A HC 7 A HC 14 A RM-16 A HC15-3S HC20-3S HC30-3S HC35-3S HC45-3S HC50-3S HC70-3S HC80-3S 7. WIRING DIAGRAMS LEGEND 1 – voltage supply 230 V/50 Hz* 2 –...
Page 10 LEGEND 1 – voltage supply 230 V/50 Hz* 2 – maintanance ON/OFF switch 3 – air water heater HC-3S 4 – 3-step controller with room thermostat HC3S 5 – valve with ON/OFF actuator * the electrical circuit should include all safety element required by the law white white brown...
Page 11 LEGEND 1 – voltage supply 230 V/50 Hz* 2 – maintanance ON/OFF switch 3 – air water heater HC-3S 5 – valve with ON/OFF actuator – programmable controller HMI BMS – external temperature sensor * the electrical circuit should include all safety element required by the law white white brown...
Page 12 Właściciel i użytkownik urządzenia marki Reventon powinien uważnie przeczytać niniejszą instrukcję i postępować zgodnie z zawartymi w niej wytycznymi. W razie wątpliwości prosimy o bezpośredni kontakt z producentem tj. firmą Reventon Group Sp. z o.o. Najważniejsze zalecenia z punktu widzenia bezpieczeństwa zostały oznaczone trójkątem ostrzegawczym (jak ten po lewej stronie).
Page 13 2.4 DANE TECHNICZNE HC 15-3S HC 20-3S HC 30-3S HC 35-3S HC 45-3S HC 50-3S HC 70-3S HC 80-3S DANE TECHNICZNE WHHC15- WHHC20- WHHC30- WHHC35- WHHC45- WHHC50- WHHC70- WHHC80- Kod produktu 3S-2402 3S-1759 3S-1760 3S-1761 3S-1762 3S-2006 3S-1764 3S-1956 49.8 III BIEG 17.2 21.4...
Page 14 HC 45-3S III bieg 2500 [m³/h] Parametry Temperatura wody na 80/60 70/50 50/40 40/30 zasilaniu i powrocie [ºC] Temperatura powietrza wlotowego [ºC] 36.2 33.0 29.9 26.9 24.0 30.3 27.2 24.2 21.2 18.3 23.1 20.1 17.2 14.3 11.5 17.4 14.4 11.6 Moc grzewcza [kW] Temperatura powietrza 40.3...
Page 15 PARAMETRY CHŁODZENIA W urządzeniach serii HC-3S używanych jako urządzenia chłodzące może pojawić się kondensacja. Z tego powodu zalecamy stosowanie nagrzewnic z tacką ociekową (kod produktu (DTFHC15-2428/ DTFWHHC2045/ DTFWHHC5080). Montaż urządzenia serii HC-3S wraz z tacą ociekową możliwy jest wyłącznie w przypadku montażu ściennego (patrz rozdział...
Page 16 3. MONTAŻ 3.3 MONTAŻ SUFITOWY Poniższy przykład przedstawia montaż sufitowy za pomocą zawiesi z amortyzatorem 3.1 ZASADY OGÓLNE typu Z (kod produktu SB-2029) . Montaż i demontaż nagrzewnicy powinny przeprowadzać osoby posiadające doświadczenie w montażu tego typu urządzeń oraz - jeżeli wymagają tego lokalne przepisy, posiadające odpowiednie kwalifikacje.
Page 17 6. AUTOMATYKA Instalacja hydrauliczna powinna zawierać wszystkie elementy zabezpieczające wymagane przepisami prawa (w zależności od rodzaju instalacji centralnego ogrzewania i rodzaju źródła ciepła). Zastosowanie sterownika dedykowanego do NAGRZEWNICY WODNEJ SERII HC-3S Przed podłączeniem nagrzewnicy do instalacji elektrycznej należy przeprowadzić daje szerokie możliwości regulacji wydajności urządzenia przy różnym stopniu próbę...
Page 18 MAKSYMALNA ILOŚĆ PODŁĄCZONYCH NAGRZEWNIC POD JEDEN STEROWNIK Model HC3S HC 1.2 A HC 3 A HC 5 A HC 7 A HC 14 A RM-16 A HC15-3S HC20-3S HC30-3S HC35-3S HC45-3S HC50-3S HC70-3S HC80-3S 7. SCHEMATY PODŁĄCZENIOWE LEGENDA 1 – zasilanie 230 V/50 Hz* 2 –...
Page 19 LEGENDA 1 – zasilanie 230 V/50 Hz* 2 – wyłącznik serwisowy MS 3 – nagrzewnica HC-3S 4 – 3-stopniowy regulator obrotów z termostatem HC3S 5 – zawór z siłownikiem HC ¾" * obwód elektryczny powinien zawierać wszystkie zabezpieczenia wymagane przez prawo czerwony czerwony biały...
Page 20 LEGENDA 1 – zasilanie 230 V/50 Hz* 2 – wyłącznik serwisowy MS 3 – nagrzewnica HC-3S 5 – zawór z siłownikiem HC ¾" – sterownik programowalny HMI BMS – zewnętrzny czujnik temperatury * obwód elektryczny powinien zawierać wszystkie zabezpieczenia wymagane przez prawo czerwony czerwony...
Page 21 необходимо соблюдать все местные требования безопасности. Товар произведен в Польше. Данная документация разработана компанией Reventon Group Sp. z o. o. – все права защищены. Компания Reventon Group Sp. z o. o. оставляет за собой право вносить изменения в техническую документацию.
Page 22 2.4 ТЕХНИЧЕСКИЕ ДАННЫЕ HC 15-3S HC 20-3S HC 30-3S HC 35-3S HC 45-3S HC 50-3S HC 70-3S HC 80-3S ТЕХНИЧЕСКИЕ ДАННЫЕ WHHC15- WHHC20- WHHC30- WHHC35- WHHC45- WHHC50- WHHC70- WHHC80- Код продукта 3S-2402 3S-1759 3S-1760 3S-1761 3S-1762 3S-2006 3S-1764 3S-1956 49.8 III передача...
Page 23 HC 45-3S III передача 2500 [м³/ч] Параметры Температура 80/60 70/50 50/40 40/30 подаваемой/обратной воды [ºC] Температура воздуха на входе [ºC] Мощность отопления 36.2 33.0 29.9 26.9 24.0 30.3 27.2 24.2 21.2 18.3 23.1 20.1 17.2 14.3 11.5 17.4 14.4 11.6 [kW] Температура...
Page 24 ПАРАМЕТРЫ ОХЛАЖДЕНИЯ На агрегатах серии HC-3S, используемых в качестве охлаждающего оборудования, может образовываться конденсат. По этой причине мы рекомендуем использовать обогреватели с поддоном для сбора капель. (код DTFHC15-2428/ DTFWHHC2045/ DTFWHHC5080). продукта Установка агрегата серии HC-3S вместе с поддоном возможна только при настенном...
Page 25 3. СБОРКА 3.3 МОНТАЖ НА ПОТОЛКЕ На примере ниже показан потолочный монтаж с помощью подвесных 3.1 ОБЩИЕ ПРИНЦИПЫ кронштейнов Z-типа (код товара SB-2029). Собирать и разбирать обогреватель должны специалисты, имеющие опыт монтажа таких устройств и, если этого требует местное законодательство, обладающие...
Page 26 6. КОНТРОЛЬ Гидравлическая система должна включать все необходимые по закону элементы безопасности (в зависимости от типа установки центрального отопления и типа источника тепла). Использование средств управления, предназначенных для ТЕПЛОВЕНТИЛЯТОРА СЕРИИ HC-3S, дает широкие возможности Перед подключением водонагревателя к электроустановке необходимо регулировки...
Page 27 МАКСИМАЛЬНОЕ КОЛИЧЕСТВО НАГРЕВАТЕЛЕЙ, ПОДКЛЮЧЕННЫХ К ОДНОМУ КОНТРОЛЛЕРУ Модель HC3S HC 1.2 A HC 3 A HC 5 A HC 7 A HC 14 A RM-16 A HC15-3S HC20-3S HC30-3S HC35-3S HC45-3S HC50-3S HC70-3S HC80-3S 7. СХЕМЫ ПОДКЛЮЧЕНИЯ ЛЕГЕНДА 1 – напряжение питания 230 В/50 Гц* 2 –...
Page 28 ЛЕГЕНДА 1 – напряжение питания 230 В/50 Гц* 2 – ПереключательтехническогообслуживанияВКЛ/ВЫКЛ 3 – тепловентилятор HC-3S 4 – 3-ступенчатый контроллер с комнатным термостатом HC3S 5 – клапан с приводом ВКЛ/ВЫКЛ * электрическая схема должна включать все элементы безопасности, предусмотренные законом красный красный...
Page 29 ЛЕГЕНДА 1 – напряжение питания 230 В/50 Гц* 2 – ПереключательтехническогообслуживанияВКЛ/ВЫКЛ 3 – тепловентилятор HC-3S 5 – клапан с приводом ВКЛ/ВЫКЛ – программируемый контроллер HMI BMS – внешний датчик температуры * электрическая схема должна включать все элементы безопасности, предусмотренные законом красный...
Page 30 Der Besitzer und der Benutzer des Geräts der Marke Reventon sollten diese Anleitung sorgfältig lesen und die enthaltenen Richtlinien befolgen. Bei Zweifeln wenden Sie sich bitte direkt an den Hersteller, d. h. an die Firma Reventon Group Sp. z o. o. Die wichtigsten Empfehlungen aus Sicherheitsgründen sind mit einem Warndreieck (siehe Abbildung links) gekennzeichnet.
Page 31 2.4 TECHNISCHE DATEN HC 15-3S HC 20-3S HC 30-3S HC 35-3S HC 45-3S HC 50-3S HC 70-3S HC 80-3S TECHNISCHE DATEN WHHC80- WHHC15- WHHC20- WHHC30- WHHC35- WHHC45- WHHC50- WHHC70- Produktcode 3S-2402 3S-1759 3S-1760 3S-1761 3S-1762 3S-2006 3S-1764 3S-1956 49.8 III STUFE 17.2 21.4 26.4...
Page 32 HC 45-3S III Stufe 2500 [m³/h] Parameter Wassertemperatur 80/60 70/50 50/40 40/30 Vor- und Rücklauf [ºC] Lufteintrittstemperatur [ºC] Heizleistung [kW] 36.2 33.0 29.9 26.9 24.0 30.3 27.2 24.2 21.2 18.3 23.1 20.1 17.2 14.3 11.5 17.4 14.4 11.6 40.3 42.4 44.5 46.6 48.6...
Page 33 KÜHLPARAMETER Bei Geräten der HC-3S-Serie, die als Kühlgeräte verwendet werden, kann es zu Kondensation kommen. Aus diesem Grund empfehlen wir die Verwendung von Heizgeräten einer Auffangschale(Produktcode DTFHC15-2428/ DTFWHHC2045/ DTFWHHC5080) . Die Installation des Geräts der HC-3S- Serie zusammen mit der Auffangschale ist nur bei Wandmontage möglich (siehe Punkt WANDMONTAGE).
Page 34 3. MONTAGE 3.3 DECKENMONTAGE Das folgende Beispiel zeigt die Deckenmontage mit den Aufhängebügeln vom Typ Z 3.1 ALLGEMEINE GRUNDSÄTZE (Produktcode SB-2029). Die Montage und Demontage des Heizgeräts darf nur von Personen durchgeführt werden, die über Erfahrung in der Montage solcher Geräte und - falls die örtlichen Vorschrifte dies erfordern - über die entsprechenden Qualifikationen verfügen.
Page 35 6. REGELUNG Die hydraulische Anlage muss alle gesetzlich vorgeschriebenen Sicherheitselemente enthalten (je nach Art der Zentralheizungsanlage und Art der Wärmequelle). Die Verwendung der speziellen Steuerung für Wasser-Lufterhitzer der Serie HC-3S bietet umfangreiche Möglichkeiten, die Effizienz des Geräts je nach Vor dem Anschluss des Heizgeräts an eine elektrische Anlage ist eine Bedarf in unterschiedlichen Automatisierungsgraden anzupassen.
Page 36 MAX. ANZAHL DER ANGESCHLOSSENEN LUFTERHITZER JE NACH DEM STEUERGERÄT Modell HC3S HC 1.2 A HC 3 A HC 5 A HC 7 A HC 14 A RM-16 A HC15-3S HC20-3S HC30-3S HC35-3S HC45-3S HC50-3S HC70-3S HC80-3S 7. SCHALTPLÄNE LEGENDE 1 – Stromversorgung 230 V/50 Hz* 2 –...
Page 37 LEGENDE 1 – Stromversorgung 230 V/50 Hz* 2 – Not-Ausschalter MS 3 – Luftwassererhitzer HC-3S 4 – 3-Stufen-Drehzahlsteller mit Raumthermostat HC3S 5 – Ventil mit Stellantrieb HC ¾" * der Stromkreis sollte alle gesetzlich vorgeschriebenen Sicherungen enthalten weiß weiß braun braun schwarz schwarz...
Page 38 LEGENDE 1 – Stromversorgung 230 V/50 Hz* 2 – Not-Ausschalter MS 3 – Luftwassererhitzer HC-3S 5 – Ventil mit Stellantrieb HC ¾" – programmierbares Steuergerät HMI BMS – externer Temperatursensor * der Stromkreis sollte alle gesetzlich vorgeschriebenen Sicherungen enthalten weiß weiß...
Page 39 The above declaration is the basis for the marking. Place of issue: Poland Date of Issue: 02/09/2024 Signature:________________________________________ Name: Tomasz Wysocki Position: Chief Executive Officer Reventon Group Sp. z o. o. www.reventongroup.eu REGON 361958427 556 Wyzwolenia Street biuro@reventongroup.eu NCR No. 0000566305 43-340 Kozy, Poland...
Page 40 ReventonGroup Sp. z o.o., 556 WyzwoleniaStreet, 43-340Kozy, Poland, www.reventongroup.eu v2.2024...
