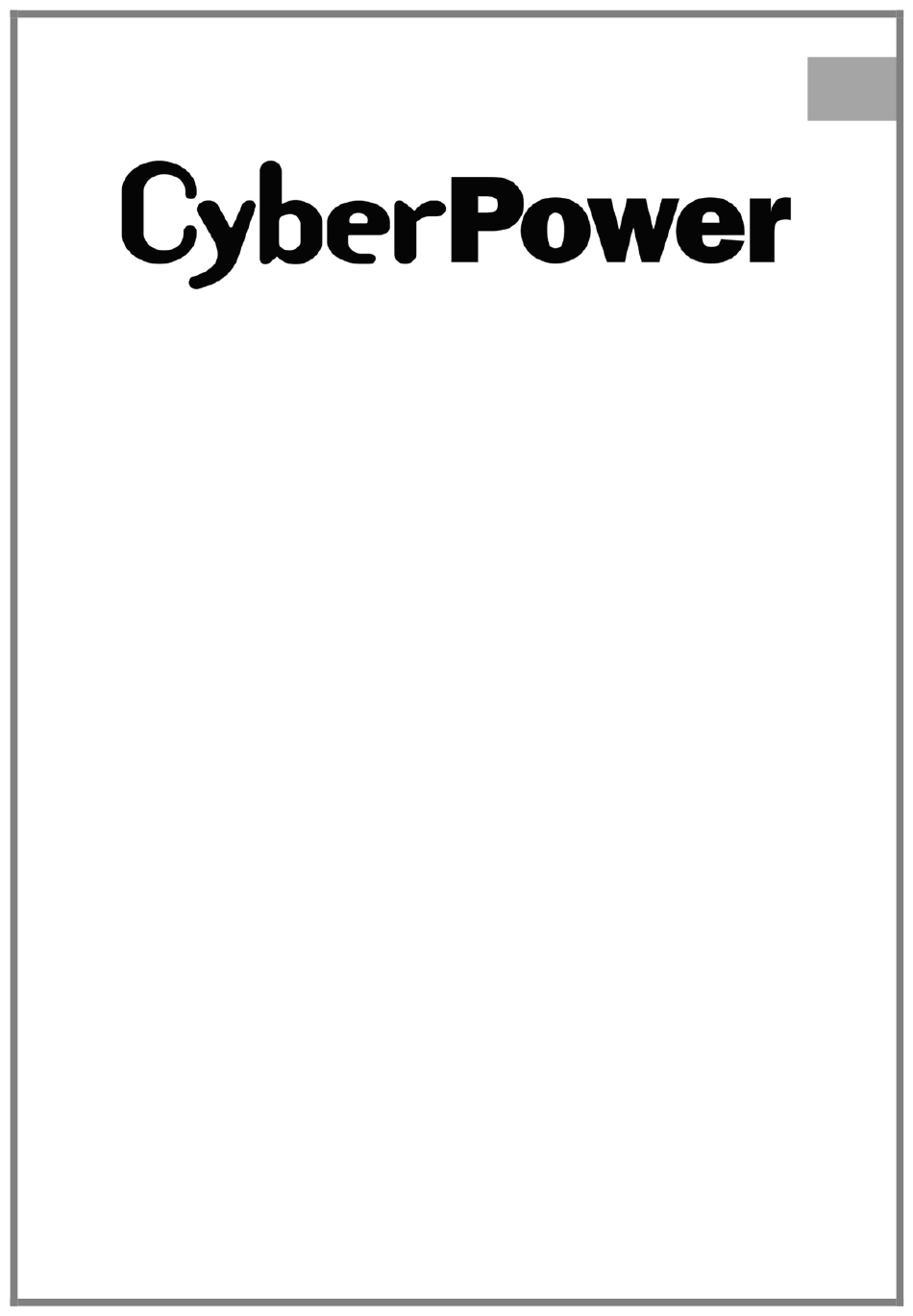

- Page 1 User’s Manual MBP20HVIEC6A MBP20HVAU3A MBP20HVDE3A Cyber Power Systems, Inc. www.cyberpower.com K01-0000925-00...
- Page 2 IMPORTANT SAFETY INSTRUCTIONS This manual contains important instructions. Please read and follow all instructions carefully during installation and operation of the unit. Read this manual thoroughly before attempting to unpack, install, or operate the MBP (Maintenance Bypass PDU). CAUTION! The MBP must be connected to a grounded AC power CAUTION! Do not use an improper size power cord as it may cause outlet with fuse or circuit breaker protection.
- Page 3 Rackmount brackets (2) Pan head screws: M5X12L (4) Cable Ties (10 for MBP20HVIEC6A model, Power Cord Retention Clips (10 for MBP20HVIEC6A model, 4 for MBP20HVAU3A & MBP20HVDE3A models) 4 for MBP20HVAU3A & MBP20HVDE3A models) Copyright © 2021 Cyber Power Systems, Inc.
- Page 4 HARDWARE INSTALLATION HARDWARE INSTALLATION These MBP can be mounted in a rackmount system. Please follow the instructions below for the respective mounting methods. Step 1: Brackets installation Attach the two brackets to the MBP using the provided screws M4X8L*4pcs. Step 2: MBP Installation Secure the MBP with the provided screws M5X12L*2pcs.
- Page 5 CONNECTING THE INPUT/ OUTPUT INPUT/ OUTPUT CONFIGURATION Connect the input/output as shown in the following diagram. C14/C19 Power cord C13/C20 Power cord 1K/1.5K configuration C14/C19 Power cord C13/C20 Power cord 2K configuration C19/C20 Power cord C20/C19 Power cord 3K configuration Copyright ©...
- Page 6 INSTALLING/REMOVING THE RETENTION CLIP INSTALLING THE RETENTION CLIP REMOVING THE RETENTION CLIP Step 1: Cable Tie Installation Step 1: Loosen Retention Clip Insert the Cable Tie into the hole beside the socket on the MBP. Note the Loosen the Retention Clip by pushing it to the right. flat side of the Cable Tie should face to the socket which the power cord will be inserted.
- Page 7 BASIC OPERATION MBP PANEL DESCRIPTION 1. AC Output Outlets 5. Manual Bypass Switch Provide output power to the connected equipment. The supplied power Provide UPS output to connected equipment when turned to “Normal”, source can be selected by manual bypass switch to ensure nonstop provide utility power to connected equipment when turned to “Bypass”.
- Page 8 The connected equipment is supplied by UPS output when the Manual Bypass Switch is turned to “Normal”. The connected equipment is supplied by utility power when the Manual Bypass Switch is turned to “Bypass”. Cyber Power Systems, Inc. www.cyberpower.com Entire contents copyright ©...
- Page 9 Benutzerhandbuch MBP20HVIEC6A MBP20HVAU3A MBP20HVDE3A Cyber Power Systems, Inc. www.cyberpower.com...
- Page 10 WICHTIGE SICHERHEITSHINWEISE Dieses Handbuch enthält wichtige Hinweise. Bitte lesen und befolgen Sie alle Anweisungen sorgfältig während der Installation und des Betriebs des Geräts. Lesen Sie dieses Handbuch sorgfältig durch, bevor Sie versuchen, das MBP (Maintenance Bypass PDU) auszupacken, zu installieren oder zu bedienen. VORSICHT! Das MBP muss an eine geerdete Netzsteckdose mit VORSICHT! Verwenden Sie kein Netzkabel mit ungeeigneter Größe, da Sicherung oder Schutzschalter angeschlossen werden.
- Page 11 Registerkarte Flachkopfschrauben: M4X8L (4) Rackmount-Halterungen (2) Flachkopfschrauben: M5X12L (4) Kabelbinder (10 für Modell MBP20HVIEC6A, Netzkabel-Halteklammern (10 für Modell MBP20HVIEC6A, 4 für die Modelle MBP20HVAU3A & MBP20HVDE3A) 4 für die Modelle MBP20HVAU3A & MBP20HVDE3A) Copyright © 2021 Cyber Power Systems, Inc.
- Page 12 HARDWARE-INSTALLATION HARDWARE-INSTALLATION Diese MBP können in ein Rackmount-System eingebaut werden. Bitte beachten Sie die unten stehenden Hinweise zu den jeweiligen Montagemethoden. Schritt 1: Montage der Halterungen Befestigen Sie die beiden Halterungen mit den mitgelieferten Schrauben M4X8L*4Stk. am MBP. Schritt 2: MBP-Installation Sichern Sie das MBP mit den mitgelieferten Schrauben M5X12L*2Stück.
- Page 13 ANSCHLUSS DES EINGANGS/AUSGANGS EINGANGS-/AUSGANGSKONFIGURATION Schließen Sie den Ein-/Ausgang wie in der folgenden Abbildung gezeigt an. C14/C19 Netzkabel C13/C20 Netzkabel 1K/1,5K-Konfiguration C14/C19 Netzkabel C13/C20 Netzkabel 2K-Konfiguration C19/C20 Netzkabel C20/C19 Netzkabel 3K-Konfiguration Copyright © 2021 Cyber Power Systems, Inc.
- Page 14 MONTAGE/DEMONTAGE DES HALTECLIPS ANBRINGEN DES HALTECLIPS ENTFERNEN DES HALTECLIPS Schritt 1: Kabelbinderinstallation Schritt 1: Lösen Sie den Halteclip Führen Sie den Kabelbinder in das Loch neben der Buchse am MBP ein. Lösen Sie den Retention Clip, indem Sie ihn nach rechts schieben. Beachten Sie, dass die flache Seite des Kabelbinders zu der Buchse zeigen sollte, in die das Netzkabel eingesteckt wird.
- Page 15 GRUNDBEDIENUNG MBP PANEL-BESCHREIBUNG 1. AC-Ausgangssteckdosen 5. Manueller Bypass-Schalter Versorgen Sie die angeschlossenen Geräte mit Ausgangsleistung. Die Stellt den USV-Ausgang für die angeschlossenen Geräte bereit, wenn er bereitgestellte Stromquelle kann durch einen manuellen Bypass-Schalter auf "Normal" gestellt ist, und versorgt die angeschlossenen Geräte mit ausgewählt werden, um einen unterbrechungsfreien Betrieb während der Netzstrom, wenn er auf "Bypass"...
- Page 16 Die angeschlossenen Geräte werden mit Netzstrom versorgt, wenn der manuelle Bypass-Schalter auf "Bypass" gestellt ist. Cyber Power Systems, Inc. www. cyberpower .com Der gesamte Inhalt ist Copyright© 2021 Cyber Power Systems, Inc. Alle Rechte vorbehalten. Vervielfältigung im Ganzen oder in Teilen ohne Genehmigung ist verboten. PowerPanel® Business und PowerPanel® Personal sind Marken von Cyber Power Systems, Inc.
