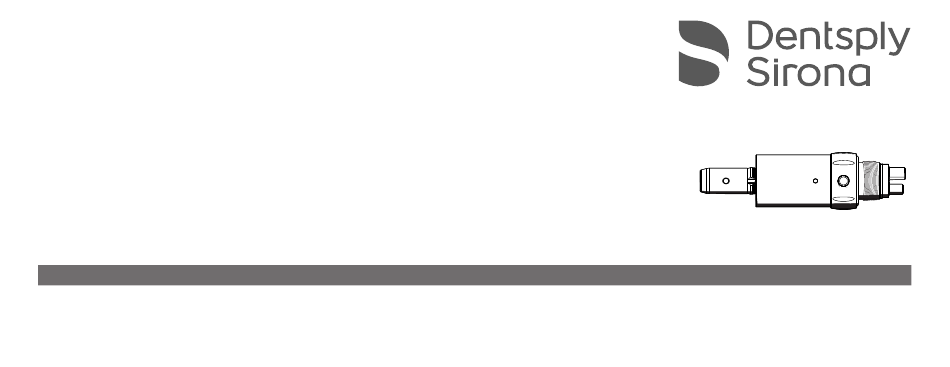

Midwest® Rhino XE
English / Français / Español
Operating instructions
Notice d'utilisation
Instrucciones de uso

Advertisement

loading
Need help?

Need help?

Do you have a question about the Midwest Rhino XE and is the answer not in the manual?

Questions and answers

Related Manuals for Dentsply Sirona Midwest Rhino XE

Summary of Contents for Dentsply Sirona Midwest Rhino XE

  • Page 1 Midwest® Rhino XE English / Français / Español Operating instructions Notice d'utilisation Instrucciones de uso...
  • Page 3 Midwest® Rhino XE English Operating instructions...
  • Page 4 Table of Contents Operating instructions Midwest Rhino XE Table of Contents Before you begin …................Contact information ................... Structure of the document ................. Safety notices..................Technical description................Task........................Structure of Midwest Rhino XE................Technical data ....................Product labeling....................67 16 786  D3758.201.01.02.02...
  • Page 5 ® Operating instructions Midwest Rhino XE Table of Contents Preparation.................... Initial start-up and longer breaks in use............. Operation....................Connect motor to the supply hose..............Replacing the instrument................... Setting drill direction on the motor ..............Postprocessing..................After each treatment session................At the end of the work day................. Once per work week..................
  • Page 6 ® Table of Contents Operating instructions Midwest Rhino XE Reprocessing ..................Manual cleaning with a brush ................Care........................Sterilization ......................Maintenance..................Replacing the sealing washer................Lubricate the lock washer.................. Spare parts and consumables............... Disposal....................67 16 786  D3758.201.01.02.02...
  • Page 7 ® Operating instructions Midwest Rhino XE 1 Before you begin … Before you begin … The motor complies with the regulations reflecting the current state of technology. The motor complies with the ISO 14457 standard. Read the operating instructions prior to using the Midwest Rhino XE motor.
  • Page 8 Target group This product is intended only for use by trained dental personnel in dental practices and laboratories. Contact information Dentsply Sirona Product service Log in to register your units and make service requests: https://dentsplysirona.service-pacemaker.com/ Manufacturer's address Sirona Dental Systems GmbH...
  • Page 9 ® Operating instructions Midwest Rhino XE 1 Before you begin … Structure of the document 1.2.1 Labeling of information Warnings ➢ To prevent injuries, please observe the warnings. Warnings are labeled as follows: DANGER!  indicates a danger leading to death or serious injury if not avoided.
  • Page 10 ® 1 Before you begin … Operating instructions Midwest Rhino XE IMPORTANT: indicates information on the avoidance of additional expenses and other important information. Tip: indicates information for facilitating work. 67 16 786  D3758.201.01.02.02...
  • Page 11 ® Operating instructions Midwest Rhino XE 1 Before you begin … 1.2.2 Formats and symbols The formats and symbols used in this document have the following meaning: ü Prerequisite Call to action. First action step Second action step ➢ Alternative action Ä...
  • Page 12 ® 2 Safety notices Operating instructions Midwest Rhino XE Safety notices Obligations of the user ● Use only fault-free materials that do not deviate from the specified data  [→ 14]. ● Protect yourself, patients, and others from danger. To do this, observe the safety information.
  • Page 13 Spare parts and accessories Use only original Dentsply Sirona parts or parts approved by Dentsply Sirona. Safe operation is not guaranteed for parts that have not been approved by Dentsply Sirona. The warranty does not cover defective products for which original spare parts were not used.
  • Page 14 ® 2 Safety notices Operating instructions Midwest Rhino XE First aid measures in the case of lubricant General information: Immediately remove any clothing accidents soiled by the product. After inhalation: Supply fresh air; consult doctor in case of complaints. After skin contact: If skin irritation continues, consult a doctor.
  • Page 15 3 Technical description Technical description Task The motor converts air to rotation and transfers rotation to the instrument. Structure of Midwest Rhino XE Handpiece holder Drill direction marking Drill direction switching ring Coupling connection (here: Midwest/ISO 4-hole) 67 16 786  D3758.201.01.02.02...
  • Page 16 ® 3 Technical description Operating instructions Midwest Rhino XE Technical data Air motor Midwest Rhino XE Motor speed in rpm 0 - 24 000 ± 20% Torque in N/cm ≥ 1.5 Handpiece holder – ISO 3964 Dental treatment center Midwest Rhino XE Driving air pressure in bar (psi) 2.9 ±...
  • Page 17 ® Operating instructions Midwest Rhino XE 3 Technical description Product labeling Sterilizable in a Serial Number steam sterilizer (autoclave) at the temperature specified Date of manufac- Order number ture 20XX 67 16 786  D3758.201.01.02.02...
  • Page 18 ® 3 Technical description Operating instructions Midwest Rhino XE Data matrix code (here: an example) Content of the data matrix code: Manufacturer code (here: E276) REF number (here: 875205) Serial no. (here: 5192) Manufacture date (YYYYMMDD) 67 16 786  D3758.201.01.02.02...
  • Page 19 Operating instructions Midwest Rhino XE 4 Preparation Preparation Initial start-up and longer breaks in use ➢ Sterilize Midwest Rhino XE and accessories prior to startup. ➢ Clean and maintain Midwest Rhino XE after longer breaks in use. 67 16 786  D3758.201.01.02.02...
  • Page 20 ® 5 Operation Operating instructions Midwest Rhino XE Operation Connect motor to the supply hose Attach the motor to the supply hose, noting the various tube diameters. Screw the screw cap (A) hand-tight. Hold the motor securely when doing this. Does water/air leak out between the motor and the hose connection? Detach the motor from the supply hose.
  • Page 21 ® Operating instructions Midwest Rhino XE 5 Operation Replacing the instrument CAUTION!  The instrument should only be fitted or removed when the motor is at standstill. Attaching the instrument ü The motor is at a standstill. ➢ Insert the instrument until it snaps into place. Removing the instrument ü...
  • Page 22 ® 5 Operation Operating instructions Midwest Rhino XE Setting drill direction on the motor The motor has two drill directions: ● Clockwise (forward), marked F ● Counterclockwise (reverse), marked R Set forward ➢ Turn the switching ring clockwise to the stop. Set reverse ➢...
  • Page 23 ® Operating instructions Midwest Rhino XE 6 Postprocessing Postprocessing After each treatment session CAUTION!  Risk of contamination! Perform reprocessing immediately after treatment, after 1 hour at the latest. ü The preparation instrument is at a standstill. ü Wear suitable protective clothing. Remove the preparation instrument with tweezers.
  • Page 24 ® 6 Postprocessing Operating instructions Midwest Rhino XE At the end of the work day NOTICE!  Do not leave any instruments on the motor overnight, in order to prevent oil from leaking into the air motor. Once per work week ü...
  • Page 25 ® Operating instructions Midwest Rhino XE 7 Reprocessing Reprocessing CAUTION!  Risk of contamination! Perform reprocessing immediately after treatment, after 1 hour at the latest. WARNING!  Risk of infection! Reprocess your motor as described in the following steps. Manual cleaning with a brush NOTICE!  The air motor is not suitable for use with a cleaning and disinfection device.
  • Page 26 ® 7 Reprocessing Operating instructions Midwest Rhino XE CAUTION!  Risk of contamination! Use a soft, clean, and disinfected brush for thorough cleaning. IMPORTANT: The Midwest Handpiece Cleaner is a surfactant. CAUTION!  Risk of injury! Do not use agents containing hydrogen peroxide (H ) or chloride.
  • Page 27 ® Operating instructions Midwest Rhino XE 7 Reprocessing Thoroughly brush the product under running water (<38 °C, <100 °F, at least drinking water quality) for at least 10 seconds. Use a soft, clean, and disinfected brush for thorough cleaning. Midwest Handpiece Cleaner Plus can be used to support the process.
  • Page 28 ® 7 Reprocessing Operating instructions Midwest Rhino XE Care 7.2.1 Maintain mechanical parts automatically Interval ● After each patient Required accessories ● Midwest Automate 67 16 786  D3758.201.01.02.02...
  • Page 29 ® Operating instructions Midwest Rhino XE 7 Reprocessing Procedure The motor can be maintained using the Midwest Automate handpiece maintenance system. For further details and instructions, refer to the instructions for use supplied with unit. If another system is used, the maintenance equipment must be approved by its manufacturer for maintaining dental motors.
  • Page 30 ® 7 Reprocessing Operating instructions Midwest Rhino XE 7.2.2 Maintain mechanical parts manually Interval ● After each patient Required accessories Black nozzle insert Midwest Plus Spray CAUTION!  Risk of injury! Use only Midwest® Plus Spray. 67 16 786  D3758.201.01.02.02...
  • Page 31 ® Operating instructions Midwest Rhino XE 7 Reprocessing Procedure ü The instrument is removed. ü The black nozzle insert is in the spray can tube. ü The spray adapter is disinfected. ü The O-ring on the spray adapter is intact. Detach the motor from the supply hose.
  • Page 32 Midwest Rhino XE maintenance is complete. ü Midwest Rhino XE is packed in packaging suitable for sterilization and storage, (FDA cleared, paper/laminate packaging according to ISO 11607). ➢ Sterilize Midwest Rhino XE in the steam sterilizer with saturated water vapor. 67 16 786  D3758.201.01.02.02...
  • Page 33 ® Operating instructions Midwest Rhino XE 7 Reprocessing Temperature: 132 °C (270 °F) / 135 °C (275 °F) Overpressure: 1.87 bar (27.12 psi) / 2.13 bar (30.89 psi) Packaging Steam sterilization Holding time Drying time at least at least Wrapped Gravitation process 15 minutes at 132 °C 15-30 minutes Wrapped Dynamic air removal 4 minutes at 132 °C...
  • Page 34 This would damage your Midwest Rhino XE. Perform a visual check to see if the packaging is dry after sterilization. Store Midwest Rhino XE so that it is protected against contamination. Sterilize again once the storage period has elapsed. 67 16 786  D3758.201.01.02.02...
  • Page 35 ® Operating instructions Midwest Rhino XE 8 Maintenance Maintenance Replacing the sealing washer If water/air leaks out between the motor and the hose connection, replace the sealing washer. Disconnect the motor from the supply hose. Use a probe etc. to remove the defective sealing washer (B) from the rear of the motor.
  • Page 36 ® 8 Maintenance Operating instructions Midwest Rhino XE Lubricate the lock washer Interval ● 1x weekly Procedure Spray some Midwest Plus Spray on the stop spring ring (A). Turn the lock washer to distribute the Midwest Plus Spray. 67 16 786  D3758.201.01.02.02...
  • Page 37 ® Operating instructions Midwest Rhino XE 9 Spare parts and consumables Spare parts and consumables Use only original Midwest parts or parts approved by Midwest. Midwest Plus Spray (250 ml) 38 00 80M Midwest gasket 58 55 460 Rhino XE O-ring 59 27 533 67 16 786  D3758.201.01.02.02...
  • Page 38 ® 10 Disposal Operating instructions Midwest Rhino XE Disposal ● According to current information, the product does not contain any substances that are hazardous to the environment. ● CAUTION!  Risk of contamination! Disinfect the device prior to disposal. ● Observe the applicable disposal regulations for your area. 67 16 786  D3758.201.01.02.02...
