合格证
QC PASS
Wechat
Official Account
神牛微信公众号
深圳市神牛摄影器材有限公司
地址: 深圳市宝安区福海街道塘尾社区耀川工业区厂房2栋
传真: 0755-25723423
邮箱: godox@godox.com
GODOX Photo Equipment Co.,Ltd.
Add.: Building 2, Yaochuan Industrial Zone， Tangwei Community, Fuhai Street, Bao'an District,
Shenzhen 518103, China
Tel: +86-755-29609320(8062)
E-mail: godox@godox.com
godox.com
Made in China
705-MFR76C-04
电话: 0755-29609320(8062)
Fax: +86-755-25723423
TTL
微距环形闪光灯
TTL Macro Ring Flash
使用手册
Instruction Manual
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Godox MF-R76C
Summary of Contents for Godox MF-R76C

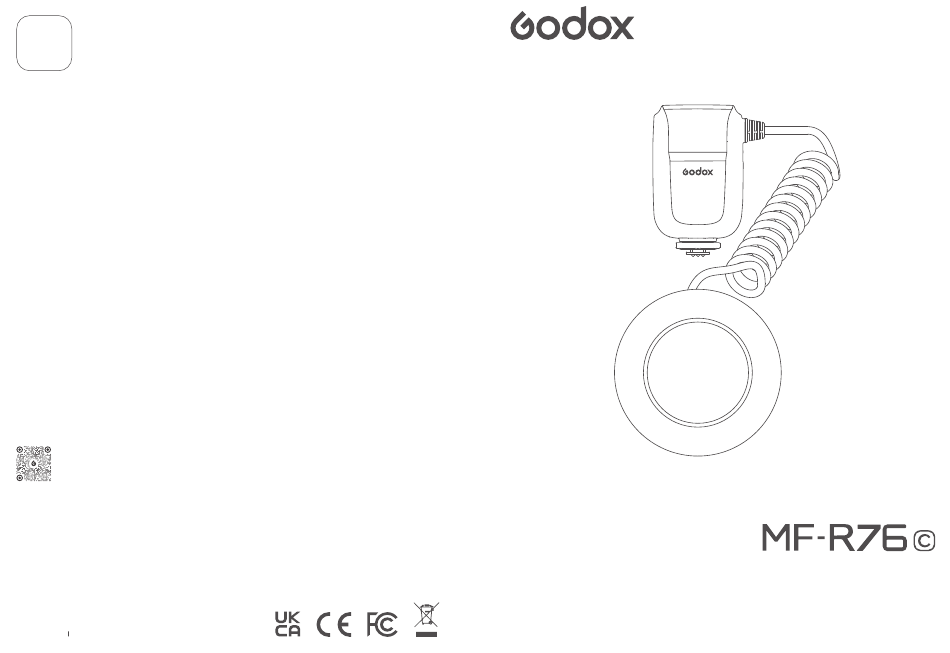

- Page 1 Official Account 神牛微信公众号 深圳市神牛摄影器材有限公司 地址: 深圳市宝安区福海街道塘尾社区耀川工业区厂房2栋 电话: 0755-29609320(8062) 传真: 0755-25723423 邮箱: godox@godox.com GODOX Photo Equipment Co.,Ltd. Add.: Building 2, Yaochuan Industrial Zone， Tangwei Community, Fuhai Street, Bao'an District, 微距环形闪光灯 Shenzhen 518103, China Tel: +86-755-29609320(8062) Fax: +86-755-25723423 E-mail: godox@godox.com TTL Macro Ring Flash 使用手册...
- Page 2 前言 感谢您购买神牛产品。 TTL 微距闪光灯 MF-R76C 适用于佳能相机， 兼容 E-TTL II 自动闪光。 该机拥有 2.4G 无线发射和接收、 2 种闪光输出模式、 超多档功率调节等诸多特性；适用于昆虫摄影、 植物摄影、 珠宝摄影、 口腔牙科摄 影等微距拍摄场景。 主要特点 接近拍摄时机身不会遮挡闪光灯的灯光， 闪光无暗角无阴影 • • 多档位精准控制， 可在 1/1 全功率 -1/256 功率间以 1/3EV 调节 • 兼备 2.4G 无线发射和接收， 无线闪光中可当主控灯可当从属灯 锂电池供电， 超长续航， 1/1 全功率闪光次数多达 550 次...
- Page 3 部件名称 显示屏 ETTL: ETTL自动闪光 ETTL 自动闪光模式 灯体 ETTL +0.3 M(手动闪光） M （手动） 闪光模式 2.4G无线传输， 作为主控灯 A: 闪光组 A 1/128 B: 闪光组 B C: 闪光组 C +0.3 01. 灯头 12. 闪光管 A D: 闪光组 D 02. MODE 按键 13. 闪光管 B 03.
- Page 4 锂电池 ×1 USB 充电座 ×1 Type-C-USB 充电线 ×1 收纳袋 ×1 安装控制器 1. 滑动控制器热靴使其完全插入相机热靴 2.拧紧锁定环: 按照逆时针方向旋转拧紧 插座中。 锁定环。 电 池 1. 本品采用 7.2V/2980mAh 锂电池， 使用寿命长。 2. 安全可靠， 内置电路有过充保护、 过放保护、 过流保护、 短路保护。 小提示：微距环形闪光灯 MF-R76C 通用神牛 V1 锂电池 VB26 和神牛 AD100Pro 锂电池 WB100。...
- Page 5 取下控制器 ETTL闪光模式 ETTL 短按 <MODE> 按键切换模式， 切换至 <ETTL > 1. 松开锁定环 模式时， 显示屏左上角显示 <ETTL >。 按住按钮， 按照顺时针方向旋转松开锁定 环， 将控制器从相机热靴中取下。 提示：ETTL 闪光会在快门释放前的瞬间进行一次预闪， 闪光灯接收相机信息进行主闪光。 +1.0 安装环形闪光灯 1. 设置整体闪光 1. 将合适的镜头适配环， 按照顺时针方向旋 2. 将装有适配环的相机镜头对准适配环连 ETTL 转安装到相机镜头前。 接口， 轻轻卡上即可。 短按 Ratio 按键令屏幕显示 <ETTL> 和 < >...
- Page 6 2. 设置A:B闪光功率 短按SET按键可选< >曝光补偿值/A:B闪光光 ETTL 比值， 选中后旋转调节拔轮即可设置曝光补偿 短按Ratio按键令屏幕显示<A B>和两处输 值/A:B闪光光比。 设置曝光补偿值， 可以在±3 出功率。 档间以1/3档为增量设置。 设置A:B闪光光比， 短按SET按键可选A组功率/B组功率， 选中 +3.0 可在8�1-1�8闪光光比间以1/2档为增量设置。 后旋转调节拔轮即可设置A组功率/B组功 /128 /256 A:B闪光比范围： 8�1 – 5.6�1 – 4�1 – 2.8�1 – 2�1 率； 可在1/1全功率至1/256功率间以1/3档 +0.3 – 1.4�1 – 1�1 – 1�1.4 – 1�2 – 1�2.8 – 1�4 – 1�5.6 为增量设置。...
- Page 7 短按MENU/锁 定按键进 入菜单， 旋转调 TX FLASH 节拨轮至<WIRELESS>， 短按SET按键进 入界面， 旋转调节拨轮选中<T X>,设置完 毕， 短按SET按键返回上一级。 无线多重闪光拍摄(无线2.4G输出) TX FLASH 本章主要说明如何以闪光灯MF-R76C为主控， 搭配具备2.4G无线接收功能闪光灯 （如神牛MF-R76C、 神牛AD100PRO、 神牛V860III等闪光灯） ， 以2.4G无线传输的方式进行无线多重闪光拍摄。 2. 设置闪光灯为从属灯 Ver0.9 MENU 本 章将安装在相机 上的MF-R76 C 称为“主 控 灯”， 受 无线控制的闪光灯 （如神牛MF-R76 C、 神牛 短按MENU/锁定按键进入菜单， 旋转调节...
- Page 8 3. 不同闪光模式输出的无线多重闪光拍摄 （闪光组A:TTL)(闪光组B: TTL) MF-R76C （主控灯） 闪光组 （A、 B、 C、 D)可设 （闪光组C: M手动闪光) （ 闪光组D: M手动闪光) 2. M: 使用M手动闪光输出的无线多重闪光拍摄 置成不同的闪光模式， 不需要操作从属灯， 从 MF-R76C （主控灯） 闪光组 （A、 B、 C、 D)可设置为统一闪光输出功率， 也可以设置为不同闪光输出 属灯A /B/C/D自动以不同的闪光模式进行无 从属A(TTL) 功率， 与上面操作同理， 不需要手动设置从属灯； 从属灯A/B/C/D跟随主控灯自动设置闪光输出功 线多重闪光拍摄。 在主控灯上设置的曝光补 率进行无线多重闪光拍摄。...
- Page 9 8�1 · 4�1 · 2�1 · 1�1 · 1�2 · 1�4 · 1�8 如何将闪光灯设置为从属灯状态， 参考无线设置章节或菜单设置。 5. 短按MENU/锁定按键可返回主界面， 此时 上述章节说明均默认MF-R76C作为主控灯。 右上角显示< > 注： 在无线多重闪光拍摄 （无线主控/无线从属） 中， 不能设置后帘同步。 高速同步 MF-R76C能够产生与相机快门最大速度同步的高速闪光， 想要在背景柔和时对准主体拍照， 此功 对焦辅助灯设置 能尤为方便。 短按对焦辅助灯按键， 实现开启或关闭对 1. 短按MENU/锁定按键进入菜单设置 焦辅助灯。 2. 旋转调节拔轮至<SYNC> 3. 短按SET按键进入设置界面...
- Page 10 过热保护功能 菜单设置 为防止闪光灯头过热并损坏， 请勿在1/1档位时进行超过30次的快速连续闪光。 30次连续闪光后， 要 一级选项 二级选项 说明 让闪光灯至少冷却10分钟。 关闭无线 您在进行超过30次连续闪光后马上继续进行更多次闪光， 内部的过热保护功能可能会被激活， 过热保 WIRELESS(无线) 开启主控无线 护功能启动后， 显示屏右上角显示< >。 如果发生这种现象， 请让闪光灯冷却约10分钟， 闪光灯便会 恢复正常。 开启从属无线 CH(频道) 01-32 32个频道选择 高速同步模式下， 激活过热保护功能的连 激活过热保护功能的连续闪光次数 ID(识别号) 关闭ID 续闪光次数 档位 连续闪光次数 01-99 99个ID号选择 档位 连续闪光次数 TX FLASH(主控 作为主控灯使用时，...
- Page 11 -3~+3 EV(曝光值)， 以1/3 EV为增量调节 行传输 DIST中设置为0.3-10m。 高速同步 具备 后帘同步 具备 固件升级 前帘同步 具备 灯体内径 77mm 本产品USB接口为Type-C接口， 请使用Type-C USB线 （另购） 。 产品升级固件需要Godox G3程序软件支持， 升级固件前请前往神牛官网https://www.godox.com.cn下载安 回电时间 0.1-1s 装“Godox G3固件升级软件”， 再选择相应的固件文件。 全功率闪光次数 550次 由于产品进行固件升级， 说明书请以最新电子版为准。 无线传输距离 0-100m 频道 32组： 01-32 神牛2.4G无线漏闪原因及解决办法 ID号 99个： 01-99 1.
- Page 12 Light Body Thank you for purchasing! MF-R76C is a macro ring flash suitable for Canon cameras and compatible with E-TTL II auto flash. Equipped with 2.4G wireless transmission, 2 flash modes and multiple output power adjustment, it can be widely used in macro shooting scenes such as insect photography, plant photography, jewelry photography and dental photography.
- Page 13 1. This product uses 7.2V/2980mAh lithium battery which has long runtime. 2. It is reliably safe. The inner circuit is against overcharge, overdischarge, overcurrent, and short circuit. Tips: Macro ring flash MF-R76C is compatible with Godox V1 lithium battery VB26 and AD100Pro lithium battery WB100...
- Page 14 Tips: There are 8 adapter rings applicable to MF-R76C: Note: It is normal that the mounted ring flash 49mm, 52mm, 55mm, 58mm, 62mm, 67mm, 72mm can be rotated 360°.
- Page 15 ETTL Flash Mode Short press the SET button to select< > ETTL ETTL FEB/A:B flash ratio, turn the select dial to Short press the <MODE> button to switch to adjust the FEB/A:B flash ratio. The FEB value <ETTL > mode, and the <ETTL > icon will be is adjustable from -3 to +3 with an increment on the left upper corner of the display.
- Page 16 Receiver Unit Setting 2. A:B Flash Output Setting Short press the Ratio button to make <A:B> Set the flash status as a receiver unit in the menu (please refer to the wireless setting below) . icon and two output values on the display. Short press the SET button or turn the select Short press the SET button to select group A dial to switch among A/B/C/D.
- Page 17 Ver0.9 Short press the MENU/lock button to enter Set the flash groups (A, B, C and D) of MF-R76C (transmitter unit) as <TTL>, no need to set the the menu, turn the select dial to <TX FLASH>, receiver units and they will perform wireless multiple flash shooting in auto flash. Set the FEB...
- Page 18 Set the flash groups (A, B, C and D) of MF-R76C (transmitter unit) as the different flash modes, Set the flash groups (A, B, C and D) of MF-R76C (transmitter unit) as either the same or different no need to set the receiver units and they will perform wireless multiple flash shooting in flash output power, no need to set the receiver units and they will perform wireless multiple flash different flash modes.
- Page 19 1. Short press the MENU/lock button to enter the menu settings. MF-R76C is capable of producing high-speed flashes synchronized to the maximum speed of the camera's shutter, making it especially handy when taking pictures of the subject at soft 2. Turn the select dial to <SYNC>.
- Page 20 Menu Setting Over-Temperature Protection To avoid overheating and deteriorating the flash head, do not fire more than 30 continuous flashes First option Meaning Secondary option in fast succession at 1/1 full power. After 30 continuous flashes, allow a rest time of at least 10 minutes.
- Page 21 This product supports firmware upgrade through the Type-C USB port, please use Type-C USB List of Compatible Canon Cameras connection line (sold separately). As the firmware upgrade needs the support of Godox G3 software, please download and install the "Godox G3 firmware upgrade software" before upgrading from our official website https: 750D/760D...
- Page 22 Declaration of Conformity Maintenance GODOX Photo Equipment Co.,Ltd. hereby declares that this equipment are in compliance with the essential requirements and other relevant provisions of Directive 2014/53/EU. In accordance with Shut down the device immediately should abnormal operation be detected.
- Page 23 产品保修 不适用保修的情况 尊敬的用户， 本保修卡是申请保修服务的重要凭证， 请您配合销售商填写并妥善保管， 谢谢！ 如产品存在下列情况，本文件项下的保证和服务将不适用 : ①产品或部件超过相应保修期； ②错误 或不适当使用、维护或 保管导致的故障或损坏，如：不当搬运；非按产品合理预期用途使用；不当 产品信息 型号 产品条码 插拨外接设备；跌落或外力挤压；接触或暴露于不适当温度、溶剂、酸碱、水浸或潮湿环境； ③由 非神牛授权机构或人员安装、修理、更改、添加或拆卸造成的故障或损坏； ④产品或部件原有识别 姓名 联系电话 信息被修改变更或除去； ⑤无有效保修卡； ⑥使用非合法授权、非标准或非公开发行的软件造成的 用户信息 通信地址 故障或损坏； ⑦因不可抗力或意外事件造成的故障或损坏； ⑧其他非因产品本身质量问题导致的故 障或损坏。遇上述情况，您应向相关责任方寻求解决，神牛对此不承担任何责任。因非在保修期或 名称 保修范围内的部件、附件或软件导致产品不能正常使用的，不是保修范围内的故障。产品使用过程 联系电话 中正常的脱色，磨损和消耗，不是保修范围内的故障。 销售商信息 通信地址 产品保修和服务支持信息 销售日期 产品的保修期和服务类型按以下 《产品保修信息》执行： 产品类别...
- Page 24 If maintenance service is needed, you can directly contact the product distributor or authorized service institutions. You can also contact the Godox after-sale service call and we will offer you service. When applying for maintenance service, you should provide valid warranty card. If you cannot provide valid warranty card, we may offer you maintenance service once confirmed that the product or accessory is...
