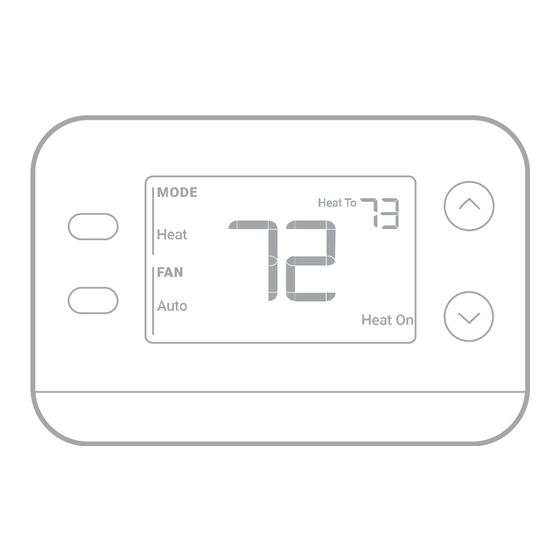

FocusPRO® N100 Series Thermostat

Installation Manual

READ BEFORE INSTALLING

Package Includes:

• FocusPRO N100 Series Thermostat

• UWP™ Wall Plate

• Decorative Cover Plate with J-Box Adapter

• Screws and Anchors

• 2 AA Batteries

• Thermostat Literature

Compatibility

TH1110U4000 models compatible with 24 VAC, single-stage heating and cooling systems including:

• Heat pumps without auxiliary heat

• Gas/oil/electric forced air

• Single stage cooling

• Radiant Hydronic heat

• Hot water coil

• 750 MV

TH1320U4002 models compatible with most 24 VAC heating and cooling systems including:

• Heat pumps with 1 or 2 compressor stages and auxiliary heat

• Dual fuel

• 1 or 2 stage Gas/oil/electric forced air

• 1 or 2 stage cooling

• Radiant Hydronic Heat

• Hot water coil

• 750 MV

• S terminals for C7089U1006 wired outdoor sensor (used for Aux Heat lockout or balance point on heat pump

systems.

Introduction

This document discusses the following topics (click to jump to those sections):

•

UWP Wall Plate Installation

•

Power Options

•

Wiring Diagrams

• Thermostat Mounting

•

Conﬁguration/Settings

• Compressor Protection

• Accent Piece Installation/Replacement

• Battery Replacement

•

Troubleshooting

•

Speciﬁcations

TH1110U4000 N100 Non-Programmable

TH1320U4002 N100 Non-Programmable

M39594

Need help?

Do you have a question about the FocusPRO N100 Series and is the answer not in the manual?

Questions and answers

Summary of Contents for Honeywell Home FocusPRO N100 Series

Page 1 FocusPRO® N100 Series Thermostat Installation Manual READ BEFORE INSTALLING M39594 Package Includes: • FocusPRO N100 Series Thermostat • UWP™ Wall Plate TH1110U4000 N100 Non-Programmable • Decorative Cover Plate with J-Box Adapter TH1320U4002 N100 Non-Programmable • Screws and Anchors • 2 AA Batteries •...
Page 2 Contents (click to jump to that page) Introduction ............................................. 1 UWP Wall Plate Installation ..................................... 3 Optional Cover Plate Installation ..................................3 Power options ..........................................3 Setting Slider Tabs ........................................4 Wiring terminal designations ..................................... 4 Wiring Diagrams ........................................5 Heat Only: Gas or Oil Furnace ..................................
Page 3 UWP Wall Plate Installation If the cover plate is used, the UWP snaps on the cover plate as shown here. 1 Before starting, turn the power off at the breaker box or switch. Open the package to find the UWP. See Figure 1. 2 Position the UWP on wall.
Page 4 Setting Slider Tabs UWP Wall Plate Set R Slider Tab Use built-in jumper (R Slider Tab) to differentiate between one or two transformer systems. • If there is only one R wire, and it is connected to the R, Rc, or RH terminal, set the slider to the up position (1 wire).
Page 5 Wiring Diagrams Heat Only: Gas or Oil Furnace Cool Only Compatible models: All N100 Compatible models: All N100 R/Rc R/Rc SWITCH UP SWITCH UP AIR-HANDLER FURNACE MCR39611 MCR39610 1: COMMON OPTIONAL 1: COMMON OPTIONAL 2: G USED FOR INDEPENDENT FAN CONTROL ONLY. (MOST HEAT ONLY, GAS OR OIL FORCED AIR SYSTEMS DO NOT USE A FAN [G] WIRE) Hot Water Boiler, Heat Only...
Page 6 2 Transformer System, 1H/1C: Oil Furnace 2 Transformer System, Hot Water Heat with Air Conditioning with Air Conditioning (or Hot Water Coil) Compatible models: All N100 Compatible models: All N100 R/Rc SWITCH R/Rc SWITCH DOWN DOWN AIR HANDLER AIR HANDLER OIL FURNACE BOILER MCR39601...
Page 7 Hot Water Heat with Power Open Zone Hot Water Heat with Power Open/Power Valve Closed Series 20 Zone Valve Compatible models: All N100 Compatible models: All N100 R/Rc SWITCH R/Rc SWITCH POWER OPEN/ POWER CLOSED ZONE VALVE TO AUXILIARY CIRCUIT FOR OPERATING BOILER.
Page 8 3H/2C: Heat Pump with Electric Aux Heat Dual Fuel, 2H/1C: Heat Pump Compatible model: TH1320U4002 only Compatible model: TH1320U4002 only R/Rc SWITCH UP R/Rc SWITCH UP HEAT PUMP/ FURNACE/ AIR-HANDLER HEAT PUMP MCR39502 MCR39503 1: COMMON OPTIONAL. 2: L ONLY CONNECTED IF HEAT PUMP HAS A FAULT 1: COMMON OPTIONAL.
Page 9 Dual Fuel 3H/2C: Heat Pump Compatible model: TH1320U4002 R/Rc SWITCH UP FURNACE/ HEAT PUMP MCR39504 1: COMMON OPTIONAL. 2: L ONLY CONNECTED IF HEAT PUMP HAS A FAULT TERMINAL. 3: SOME HEAT PUMPS USE B RATHER THAN O FOR REVERSING VALVE. 4: THE HEAT PUMP AND FURNACE HAVE SEPARATE BOARDS.
Page 10 Installer Setup Options (ISU) Depending on system settings, not all options may be available #ISU ISU Name ISU Options (factory defaults are in bold) 1050 Temperature Indication Scale F = Fahrenheit C = Celsius 1060 Outdoor Sensor 0 = None (TH1320U4002 only.
Page 11 #ISU ISU Name ISU Options (factory defaults are in bold) 0 = Comfort 3090 Backup Heat Droop 2 °F to 15 °F (in 1 °F increments) 1.0 °C to 7.5 °C (in 0.5 °C increment). 0 (comfort) setting only available if Backup Heat (ISU 2180) is set to Electric.
Page 12 14003 Backlighting 0 = On Demand 1 = Continuous Common wire needed for Continuous. 14004 Backlight brightness 1 – 5 (Only displayed if Continuous Backlight selected.) 14005 Idle screen selection 0 - Minimum Information shown 2 - Maximum display information shown 14020 Temperature Display Offset -3 to 3 F (0)
Page 13 Installer Test 1 After ﬁnishing the INSTALLER SETUP the N100 enters INSTALLER TEST mode. 2 The display will show the current test mode. To test the mode displayed, press . If testing Heat or Cooling on multi-stage equipment, a second press of the button will indicate a call for ...
Page 14 Auto Changeover When a thermostat is set to Auto Changeover, the thermostat has a Heat setpoint and a Cool setpoint and can run either Heat or Cool as needed. MODE AUTO 1 Verify the thermostat is set to Auto Changeover mode. Press the button in the upper left until is selected.
Page 15 Built-in compressor protection Damage can occur if your system's compressor is restarted too soon after shutdown. This feature forces the compressor to wait for a few minutes before restarting. During the wait time, the display will show Waiting For Equipment the message under the room temperature reading.
Page 16 Battery Replacement The thermostat's display will let you know when the batteries are Hold low and need to be replaced. Remove the thermostat by pulling it away from its mount as seen below. MCR39559 Be sure to use fresh AA batteries and insert them as shown. After inserting the new batteries, align the thermostat with the mounting plate and push gently until the thermostat snaps back into place.
Page 17 Troubleshooting • Check circuit breaker and reset if necessary • Make sure power switch for heating & cooling system is on Display is blank • Make sure furnace door is closed securely Make sure fresh AA alkaline batteries are correctly installed See Battery Replacement •...
Page 18 Speciﬁcations Temperature Ranges Heat: 32 °F to 90 °F (0 °C to 32.0 °C) Cool: 50 °F to 99 °F (10.0 °C to 37.0 °C) Working Ambient Temperature 32 °F to 120 °F (0 C° to 48.9 °C) Operating Ambient Temperature 32 °F to 102 °F (0 °C to 38.9 °C) Shipping Temperature -20 °F to 120 °F (-28.9 °C to 48.9 °C)
Page 19 Customer Assistance For assistance with this product, please visit customer.resideo.com Or call Resideo Customer Care toll-free at 1-800-633-3991 5-year limited warranty For Warranty information go to honeywellhome.com/support...
Page 20 Resideo Technologies Inc. Scottsdale, AZ 85254 www.resideo.com 33-00692EFS-01 L.Y. Rev. 12-24 The Honeywell Home trademark is used under license from Honeywell International, Inc. This product is manufactured by Resideo Technologies, Inc. and its afﬁliates. © 2024 Resideo Technologies, Inc. 33-00692EFS-01...
Page 21 Série FocusPRO® N100 Thermostat Manuel d'installation À LIRE AVANT L'INSTALLATION L'emballage comprend : • Thermostat FocusPRO série N100 TH1110U4000 N100 non programmable • Plaque murale UWP™ TH1320U4002 N100 non programmable • Plaque de recouvrement décorative avec adaptateur J-Box • Vis et ancrages •...
Page 22 Contenu ( cliquez pour accéder à cette page) Introduction ............................................. 1 Installation de la plaque murale UWP ................................3 Installation de la plaque de couverture optionnelle..........................3 Options d'alimentation ......................................3 Voir Paramétrage des onglets coulissants..............................4 Désignation des bornes de câblage ................................4 Diagrammes de câblage ......................................
Page 23 Installation de la plaque murale UWP Si la plaque de recouvrement est utilisée, l'UWP s'enclenche sur la plaque de recouvrement comme indiqué ici. 1 Avant de commencer, coupez l'électricité au niveau de la boîte à disjoncteurs ou au niveau de l'interrupteur. Ouvrez l'emballage pour trouver l'UWP.
Page 24 Voir Paramétrage des onglets coulissants. Plaque murale UWP Réglage de l'onglet coulissant R Utiliser le cavalier intégré (onglet R) pour différencier les systèmes à un ou deux transformateurs. • S'il n'y a qu'un seul ﬁl R et qu'il est connecté au terminal R, Rc ou RH, placez l'onglet coulissant en position haute (1 ﬁl).
Page 25 Diagrammes de câblage Chauffage uniquement : fournaise au gaz Seulement pour le froid ou à l'huile Modèles compatibles : tous les N100 Modèles compatibles : tous les N100 R/Rc R/Rc CHANGER VERS LE HAUT CHANGER VERS LE HAUT APPAREIL DE FOURNAISE TRAITEMENT D'AIR MFCR39611...
Page 26 Système à 2 transformateurs, 1H/1C : Système à 2 transformateurs, chauffage à fournaise àl'huile avec climatisation eau chaude avec climatisation (ou serpentin à eau chaude) Modèles compatibles : tous les N100 Modèles compatibles : tous les N100 R/Rc CHANGER VERS LE BAS APPAREIL DE CHAUDIÈRE...
Page 27 Chauffage à eau chaude avec vanne de Chauffage à eau chaude avec vanne de zone à zone ouverte ouverture/fermeture motorisée de la série 20 Modèles compatibles : tous les N100 Modèles compatibles : tous les modèles N100 R/Rc R/Rc CHANGER VERS LE HAUT CHANGER VERS LE HAUT PUISSANCE OUVERTE/ PUISSANCE FERMEE...
Page 28 1H/1C : thermo pompe sans chauffage 2H/1C : thermo pompe avec chauffage auxiliaire auxiliaire électrique Modèles compatibles : tous les N100 Modèle compatible : TH1320U4002 uniquement R/Rc R/Rc CHANGER VERS CHANGER VERS LE HAUT LE HAUT THERMO POMPE/ THERMO POMPE/ APPAREIL DE APPAREIL DE TRAITEMENT D'AIR...
Page 29 3H/2C : Thermo pompe avec chauffage Bicombustible, 2H/1C : pompe à chaleur d'appoint électrique Modèle compatible : TH1320U4002 uniquement Modèle compatible : TH1320U4002 uniquement R/Rc CHANGER VERS R/Rc LE HAUT CHANGER VERS LE HAUT THERMO POMPE/ APPAREIL DE FOURNAISE/ TRAITEMENT D'AIR THERMO POMPE MFCR39503 MFCR39502...
Page 30 Bi-combustible 3H/2C : Thermo pompe Modèle compatible : TH1320U4002 R/Rc SWITCH UP FURNACE/ HEAT PUMP MCR39504 1 : COMMUN EN OPTION. 2 : L EST CONNECTÉ SEULEMENT SI LA THERMO POMPE EST ÉQUIPÉE D'UN TERMINAL DE DÉFAUT.. 3 : CERTAINES THERMO POMPES UTILISENT B AU LIEU DE O POUR LA VANNE D'INVERSION.
Page 31 Options de conﬁguration pour l'UNITÉ de SECURITÉ INTEGRÉE Selon les paramètres du système, il se peut que toutes les options ne soient pas disponibles # UNITÉ de Nom de l'UNITÉ de SECURITÉ Les options de l'UNITÉ de SECURITÉ INTEGRÉE (les SECURITÉ...
Page 32 # UNITÉ de Nom de l'UNITÉ de SECURITÉ INTEGRÉE Options de l'UNITÉ de SECURITÉ INTEGRÉE (les valeurs par SECURITÉ défaut d'usine sont en en gras) INTEGRÉE 0 = Confort 3090 Chute du chauffage d'appoint 2 °F à 15 °F (par incréments de 1 °F) 1.0 °C à...
Page 33 7110 Filtre à air 0 = Arrêt 10 =45 jours calendrier Rappel de remplacement 1 = 10 jours de fonctionnement 11 =60 jours calendrier 2 = 20 jours de fonctionnement 12 =75 jours calendrier 3 = 30 jours de fonctionnement 13 =3 mois calendrier 4 = 45 jours de fonctionnement 14 =4 mois calendrier...
Page 34 Test de l'installateur 1 Une fois le réglage de l'installateur terminé, le N100 entre en mode TEST DE L'INSTALLATEUR 2 L'écran afﬁche le mode de test en cours. Pour tester le mode afﬁché, appuyez sur . Si vous testez le chauffage ou le refroidissement d'un équipement à...
Page 35 Réglages du fonctionnement du système 1 Appuyez sur la touche MODE pour passer au mode suivant du système 2 Faites déﬁler les modes jusqu'à ce que le mode souhaité s'afﬁche Les modes du système disponibles varient selon le modèle et les paramètres Modes du système: •...
Page 36 Changement automatique Lorsqu'un thermostat est réglé sur le Changement automatique, le thermostat dispose d'un point de consigne de chauffage et d'un point de consigne de refroidissement et peut fonctionner en mode chauffage ou refroidissement selon les besoins. 1 Vériﬁez que le thermostat est réglé sur le mode de changement automatique. Appuyez sur la touche MODE en haut à...
Page 37 Protection intégrée du compresseur Des dommages peuvent survenir si le compresseur de votre système est redémarré trop tôt après l'arrêt. Cette fonction oblige le compresseur à attendre quelques minutes avant de redémarrer. Pendant le temps d'attente, l'écran afﬁchera le message Waiting for Equipment (en attente de l'équipement) sous la température ambiante.
Page 38 Remplacement des piles L'écran du thermostat vous indiquera lorsque les piles sont faibles Hold et doivent être remplacées. Retirez le thermostat en le retirant de son support comme indiqué ci-dessous. MCR39559 Veillez utiliser des piles AA neuves et insérer les comme indiqué.
Page 39 Dépannage • Vérifier le disjoncteur et le réinitialiser si nécessaire • Assurez-vous que l'interrupteur du système de chauffage et de refroidissement est allumé L'afﬁchage est vide • Assurez-vous que la porte de la fournaise est bien fermée Assurez-vous que des piles alcalines AA neuves sont correctement installées.
Page 40 Spéciﬁcations Plages de température Chaleur : 32 °F à 90 °F (0 °C à 32.0 °C) Refroidissement: 50 °F à 99 °F (10.0 °C à 37.0 °C) Température ambiante de fonctionnement 32 °F à 120 °F (0 °C à 48.9 °C) Température ambiante de fonctionnement 32 °F à...
Page 41 Assistance à la clientèle Pour obtenir de l'aide sur ce produit, veuillez consulter le site customer.resideo.com Ou appelez le service à la clientèle de Resideo au numéro sans frais 1-800-633-3991 garantie limitée de 5 ans Pour obtenir des informations sur la garantie, rendez-vous sur honeywellhome.com/support...
Page 42 Resideo Technologies Inc. Scottsdale, AZ 85254 www.resideo.com 33-00692EFS-01 L.Y. Rev. 12-24 La marque Honeywell Home est utilisée sous licence de Honeywell International, Inc. Ce produit est fabriqué par Resideo Technologies, Inc. et ses ﬁliales. 2024 Resideo Technologies, Inc. 33-00692EFS-01...
Page 43 Termostato FocusPRO® Serie N100 Manual de instalación LEER ANTES DE INSTALAR El empaque incluye: • Termostato FocusPRO Serie N100 TH1110U4000 N100 No programable • Placa de pared UWP™ TH1320U4002 N100 No programable • Placa de cubierta decorativa con adaptador J-Box •...
Page 44 Contenido (haga clic para saltar a esa página) Introducción ............................................ 1 Instalación de la cubierta de pared UWP ................................. 3 Instalación de Cubierta opcional ..................................3 Opciones de alimentación ....................................... 3 Ajuste de las pestañas deslizantes ................................. 4 Designación de las terminales de cableado .............................. 4 Diagramas de cableado ......................................
Page 45 Instalación de la cubierta de pared UWP Si se utiliza la Cubierta, el UWP se coloca cómo se muestra a continuación. 1 Antes de comenzar, desconecte la alimentación en la caja de interruptores, o interruptor. Abra el paquete para encontrar el UWP. Consulte la ﬁgura 1. 2 Coloque el UWP en la pared.
Page 46 Ajuste de las pestañas deslizantes Placa de pared UWP Ajuste de la pestaña deslizante R Utilice el puente incorporado (pestaña deslizante R) para diferenciar entre uno o dos sistemas de transformadores. • Si sólo hay un cable R y está conectado a la terminal R, Rc o RH, coloque la pestaña deslizante en la posición hacia arriba (1 cable).
Page 47 Diagramas de cableado Solo calefacción: horno a gas o gasóleo Sólo refrigeración Modelos compatibles: Todos los N100 Modelos compatibles: Todos los N100 R/Rc R/Rc INTERRUPTOR ARRIBA INTERRUPTOR ARRIBA MANIPULADOR HORNO DE AIRE MSCR39611A MSCR39610A 1: OPCIONAL COMÚN 1: OPCIONAL COMÚN 2: G UTILIZADO SÓLO PARA EL CONTROL INDEPENDIENTE DEL VENTILADOR.
Page 48 sistema de 2 transformadores, 1H/1C: sistema de 2 transformadores, calefacción Horno de gasóleo con aire acondicionado por agua caliente con aire acondicionado (o serpentín de agua caliente) Modelos compatibles: Todos los N100 Modelos compatibles: Todos los N100 R/Rc R/Rc INTERRUPTOR INTERRUPTOR ABAJO ABAJO...
Page 49 Calefacción por agua caliente con Válvula de zona serie 20 con sistema de apertura válvula de zona abierta y cierre automáticos para agua caliente Modelos compatibles: Todos los N100 Modelos compatibles: Todos los N100 R/Rc R/Rc INTERRUPTOR ARRIBA INTERRUPTOR ARRIBA ALIMENTACIÓN ABIERTA/ ALIMENTACIÓN CERRADA VÁLVULA DE ZONA...
Page 50 3H/2C: Bomba de calor con calefacción Combustible dual, 2H/1C: Bomba de auxiliar eléctrica calor Modelo compatible: TH1320U4002 solamente Modelo compatible: TH1320U4002 solamente R/Rc INTERRUPTOR ARRIBA R/Rc INTERRUPTOR ARRIBA BOMBA DE CALOR/ HORNO/ MANIPULADOR DE AIRE BOMBA DE CALOR MSCR39503 MSCR39502 1: OPCIONAL COMÚN.
Page 51 Combustible dual 3H/2C: Bomba de calor Modelo compatible: TH1320U4002 R/Rc INTERRUPTOR ARRIBA HORNO/ BOMBA DE CALOR MSCR39504 1: OPCIONAL COMÚN. 2: L SÓLO SE CONECTA SI LA BOMBA DE CALOR TIENE UNA TERMINAL DE FALLA. 3: ALGUNAS BOMBAS DE CALOR UTILIZAN B EN LUGAR DE O PARA LA VÁLVULA DE INVERSIÓN.
Page 52 Opciones de conﬁguración del instalador (ISU) Dependiendo de la conﬁguración del sistema, es posible que no todas las opciones estén disponibles #ISU Nombre de la ISU Opciones de la ISU (los valores predeterminados están resaltados) 1050 Escala de indicación de temperatura F = Fahrenheit C = Celsius 0 = Ninguno...
Page 53 #ISU Nombre de la ISU Opciones de la ISU (los valores predeterminados están resaltados) 0 = Confort 3090 Descenso de la calefacción de reserva 2 °F a 15 °F (en incrementos de 1 °F) 1.0 °C a 7,5 °C (en incrementos de 0,5 °C). el ajuste 0 (confort) sólo está...
Page 54 7110 Filtro de aire 0 = Apagado 10 =45 días naturales Recordatorio de reemplazo 1 = 10 días de 11 =60 días naturales funcionamiento 12 =75 días naturales 2 = 20 días de 13 =3 meses naturales funcionamiento 14 =4 meses naturales 3 = 30 días de funcionamiento 15 =5 meses naturales 4 = 45 días de funcionamiento...
Page 55 Prueba del instalador 1 Una vez ﬁnalizada la CONFIGURACIÓN DEL INSTALADOR, el N100 entra en el modo PRUEBA DEL INSTALADOR 2 La pantalla mostrará el modo de prueba actual. Para probar el modo mostrado, pulse . Si está probando calefacción o refrigeración en un equipo multietapa, al presionar por segunda vez el botón...
Page 56 Ajustes de funcionamiento del sistema 1 Presione el botón MODE (MODO) para pasar al siguiente modo disponible del Sistema 2 Recorra los modos hasta que se muestre el modo de sistema deseado Los modos disponibles varían según el modelo y la conﬁguración del sistema.
Page 57 Cambio automático Cuando un termostato está conﬁgurado en cambio automático, el termostato tiene un punto de ajuste de calor y un punto de ajuste de frío y puede funcionar en calor o frío según sea necesario. 1 Veriﬁque que el termostato esté conﬁgurado en modo de cambio automático. Presione el botón MODE en la parte superior izquierda hasta seleccionar AUTO.
Page 58 Protección integrada del compresor Pueden ocurrir daños si el compresor de su sistema se reinicia demasiado pronto después del apagado. Esta función obliga al compresor a esperar unos minutos antes de volver a arrancar. Durante Waiting for el tiempo de espera, la pantalla mostrará el mensaje Equipment (esperando equipo) debajo de la lectura de temperatura ambiente.
Page 59 Reemplazo de las baterías La pantalla del termostato le permitirá saber cuando las baterías Hold están bajas y necesitan ser reemplazadas. Retire el termostato tirando de él para separarlo de su soporte, tal y como se muestra a continuación. MCR39559 Asegúrese de utilizar baterías AA nuevas e insértelas como se muestra.
Page 60 Solución de problemas • Compruebe el disyuntor y reajústelo si es necesario • Asegúrese de que el interruptor de encendido del sistema de calefacción y refrigeración esté encendido. La pantalla está en blanco • Asegúrese de que la puerta del sistema de calefacción esté bien cerrada.
Page 61 Especiﬁcaciones Rangos de temperatura Calefacción: 32 °F a 90 °F (0 °C a 32,0 °C) Refrigeración: 10.0 °C a 37.0 °C (50 °F a 99 °F) Temperatura ambiente de trabajo 32 °F a 120 °F (0 °C a 48.9 °C) Temperatura ambiente de funcionamiento 32 °F a 102 °F (0 °C a 38.9 °C) Temperatura de transporte...
Page 62 Asistencia al cliente Para obtener ayuda con este producto, por favor visite customer.resideo.com O llame al servicio de atención al cliente de Resideo al número gratuito 1-800-633-3991 5 años de garantía limitada Para obtener información sobre la garantía, visite honeywellhome.com/support...
Page 63 Resideo Technologies Inc. Scottsdale, AZ 85254 www.resideo.com 33-00692EFS-01 L.Y. Rev. 12-24 La marca comercial Honeywell Home se utiliza bajo licencia de Honeywell International, Inc. Este producto está fabricado por Resideo Technologies, Inc. y sus ﬁliales. 2024 Resideo Technologies, Inc. 33-00692EFS-01...
