Instrukcja

obsługi

STEROWNIK

PC-60

Automatycznie sterujący pompą

UWAGA! Przed przystąpieniem do eksploatacji zapoznaj się z instrukcją obsługi.

Ze względów bezpieczeństwa do obsługi urządzenia dopuszczone są tylko osoby

znające dokładnie instrukcję obsługi.

Need help?

Do you have a question about the PC-60 and is the answer not in the manual?

Questions and answers

Summary of Contents for IBO PC-60

Page 1 Instrukcja obsługi STEROWNIK PC-60 Automatycznie sterujący pompą UWAGA! Przed przystąpieniem do eksploatacji zapoznaj się z instrukcją obsługi. Ze względów bezpieczeństwa do obsługi urządzenia dopuszczone są tylko osoby znające dokładnie instrukcję obsługi.
Page 2 Spis treści Spis treści Informacje ostrzegawcze Środki ochronne/Zasady bezpieczeństwa Zastosowanie Dane techniczne Wymagania środowiskowe Instalacja elektryczna Pierwsze uruchomienie Instalacja / Sprawdzenie Możliwe usterki i ich przyczyny Konserwacja / Przechowywanie Zadbajmy o nasze środowisko! Utylizacja zużytego produktu Deklaracja zgodności UE/WE | moduł A KARTA GWARANCYJNA Każde zastosowanie urządzenia, inne niż...
Page 3 Informacje ostrzegawcze Ostrzeżenie! Symbol „niebezpieczeństwo” stosowany przy uwagach, których nieprzestrzeganie może powodować niebezpieczeństwo dla życia lub zdrowia ze strony instalacji elek- trycznej. Przed przystąpieniem do czynności oznaczonych tym symbolem, przewód zasilający pompę musi być odłączony od zasilania elektrycznego. Ostrzeżenie! Symbol „niebezpieczeństwo” stosowany przy uwagach, których nieprzestrzeganie może powodować...
Page 4 • Konserwacja powinna rozpocząć się nie wcześniej niż po 15 minutach po wyłączeniu prądu, kiedy wszystkie kontrolne diody zgasną. Istnieje ryzyko porażenia prądem. • Nie instaluj ani nie obsługuj sterownika PC-60, jeśli jest zniszczony lub brakuje w nim podzespołów. Istnieje ryzyko pożaru lub porażenia prądem obsługującego.
Page 5 • Instaluj na metalowych lub innych niepalnych materiałach. Istnieje ryzyko wystą- pienia pożaru. • Podczas instalacji sterownik PC-60 zwróć uwagę, czy miejsce, w którym będzie za- instalowany, jest wystarczająco mocne, aby utrzymać jego wagę. Może on spaść i spowodować uszkodzenie mienia lub obrażenia.
Page 6 - Unikaj miejsc zapylonych lub narażonych na działanie opiłków metalu, które mogą się dostać do sterownika. Zastosowanie Sterownik PC-60 jest urządzeniem elektronicznym służącym do sterowania pracą pompy. Urządzenie steruje pracą poprzez badanie zmian poziomu ciśnienia wody w rurociągu oraz przepływu wody przez rurociąg. Dzięki możliwości regulacji przez użytkownika ciśnieniu włączania i wyłączania urządzenie w pełni zastępuje tradycyjne wyłączniki ciśnieniowe.
Page 7 ZWROTNY ZWROTNY powinno być też dobrane w zależności od możli- ć ciśnienie wości pompy. Jeżeli sterownik PC-60 ma działać poprawnie, to pompa musi mieć możliwość wy- tworzyć ciśnienie o co najmniej 1 bar wyższe od ciśnienia włączania (minimalna różnica między ciśnieniem włączania a wyłączania wynosi 1 bar).
Page 8 „Mode”. Jeżeli pompa zacznie pracować, zacznie również świecić lampka „Sta- tus”. W chwili, gdy z najwyżej położonego kranu zacznie lecieć woda, można go zakręcić. W tym przypadku urządzenie PC-60 wyłączy dopływ prądu do pompy. Lampka „Status” przestanie świecić. Ponowne otwarcie kranu spowoduje automatycz-...
Page 9 W takiej sytuacji pompa będzie się bardzo często uruchmiała, co może doprowadzić do jej awarii, a koszty naprawy będzie musiał ponieść użytkownik. Do prawidłowej pracy sterownika pc-60 niezbędny jest montaż w Pionie. W przypadku montażu w pozycji poziomej urządzenie nie będzie pracowało poprawnie.
Page 10 Jeżeli stan suchobiegu będzie się w dalszym ciągu utrzymywał, ponowny restart nastąpi po 1 godzinie od wykrycia suchobiegu. Pompa automatycznie zostanie urucho- miona, jeżeli w dalszym ciągu PC-60 nie wykryje normalnego przepływu, wróci do stanu oczekiwania, aby po kolejnej godzinie spróbować uruchomić pompę ponownie. Próby będą...
Page 11 Możliwe usterki i ich przyczyny PROBLEM MOŻLIWE PRZYCZYNY 1. Uszkodzony sterownik PC-60 2. Napięcie zasilania poniżej 200V Pompa nie startuje 3. Uszkodzona pompa 4. Wypięta żyła zasilająca z panelu przyłączeniowego 1. Uszkodzony sterownik PC-60 2. Zawieszony zawór zwrotny w kontrolerze (tylko przy wyborze Mode 2) Pompa nie wyłącza się...
Page 12 Konserwacja / Przechowywanie KONSERWACJA • Konserwację może wykonać tylko uprawniony elektryk. • Prace konserwacyjne nie muszą wyglądać identycznie dla tego samego urządzenia, a o ich zakresie decyduje prowadzący konserwację. • Latem wymagana jest dobra wentylacja. Jednocześnie urządzenia nie należy wysta- wiać...
Page 13 Utylizacja zużytego produktu Zużyty produkt podlega obowiązkowi usuwania jako odpady wyłącznie w selek tywnej zbiórce odpadów organizowanych przez Sieć Gminnych Punktów Zbiórki Odpadów Elektrycznych i Elektronicznych. Konsument ma prawo do zwrotu zużytego sprzętu w sieci dystrybutora sprzętu elektrycznego, co najmniej nieodpłatnie i bezpośrednio, o ile zwracane urządzenie jest właściwego rodzaju i pełni tę...
Page 14 Deklaracja zgodności UE/WE | moduł A DEKLARACJA ZGODNOŚCI UE/WE | moduł A 1. Sterowniki pomp: PC-60 2. DAMBAT Jastrzębski S.K.A, Adamów 50, 05-025 Grodzisk Maz., POLSKA, e-mail: biuro@dambat.pl 3. Niniejsza deklaracja zgodności wydana zostaje na wyłączną odpowiedzialność producenta. 4. Sterowniki z typoszeregu zawartego w punkcie 1.

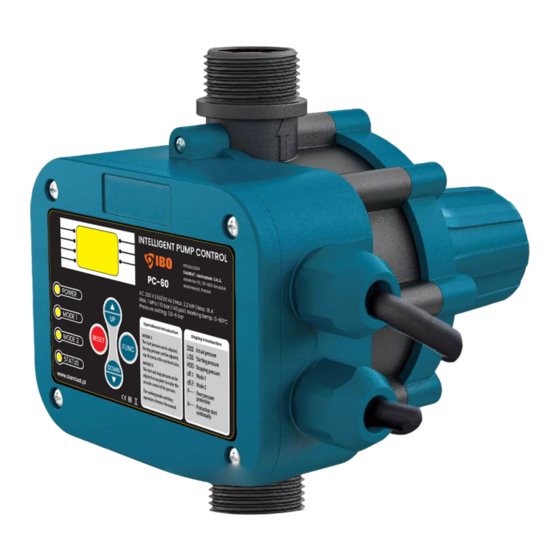

Page 15 User Manual CONTROLLER PC-60 Automatic pump controller ATTENTION! Before using, read the instruction manual. For safety reasons, only persons who are familiar with the operating instructions are allowed to operate the device.
Page 16 Installation Table of contents Information / symbols used in the manual device Safety of use Application of the device Technical Data Installation Manual operation Possible defects and their causes Maintenance Utilization of machine Declaration of conformity Any use of the device, other than the intended use, is a foreseeable misuse of the device.
Page 17 Information / symbols used in the manual Warning! “Danger” symbol used for notes whose non-observance may result in danger to life or health caused by the electrical installation. The power cord of the pump must be disconnected from the power supply before carrying out the operations marked with this symbol.
Page 18 PC-60. The information contained in this manual is subject to change without prior notice. To ensure correct and safe use of the machine type: PC-60 and to avoid possible damage to the pump or dangerous situations for users, please read the following instructions carefully before installing and operating the device.
Page 19 Safety of use | rules relating to security • Install the controller so that any leak in the installation does not flood the device with water. The controller must be protected against water, including atmospheric water. The controller must not be installed in rooms exposed to high air humidity. There is a risk of property damage.
Page 20 - Avoid dusty places or exposed to metal filings that can get into the controller Application The PC-60 controller is an electronic device that controls the operation of the pump. The device controls the operation of the pump by testing changes in water pressure in the pipe- line and water flow through the pipeline.Thanks to the possibility of adjusting the pressure...
Page 21 The cut-in pressure FAP INSTALLATION should also be selected depending on the pump’s PUMP POMPA capabilities. If the PC-60 is to function properly, the VALVE ZAWÓR AGILE pump must be able to generate a pressure at le- ZWROTNY ć...
Page 22 If the pump starts to work, the „Status” diode will also light up. As soon as water starts flowing from the highest located tap, it can be turned off. In this case, the PC-60 will turn off power supply to the pump. The Status light goes out. Re-opening the tap will automatically restart the pump and the „Status”...
Page 23 In such a situation, the pump will start very often, which may lead to its failure, and the repair costs will have to be borne by the user. For proper operation of the PC-60 controller, vertical installation is necessary. If installed in a horizontal position, the device will not work properly.
Page 24 1 hour after detecting dry running. The pump will automatically start, if the PC-60 still does not detect normal flow, it will return to the standby state to try to start the pump again after another hour. Attempts will be repeated every hour until the pump is started or until the device is disconnected from the electrical network.
Page 25 Installation Possible Defects and their Causes: SYMPTOM POSSIBLE CAUSE 1. Damaged PC-60 controller 2. Supply voltage below 200V Pump does not start 3. Faulty pump 4. Disconnected power cord from the connection panel 1. Damaged PC-60 controller 2. Suspended check valve in the controller...
Page 26 Maintenance Maintenance • Maintenance must only be carried out by a qualified electrician. • Maintenance work is not necessarily identical with each equipment, and the extent of the work is decided by the maintenance technician. • In summer, adequate ventilation is required. At the same time, the device should not be exposed to direct sunlight or rain.
Page 27 Declaration of conformity DECLARATION OF CONFORMITY EU/EC (MODULE A): 1. Pressure switches: PC-60 2. DAMBAT Jastrzębski S.K.A, Adamów 50, 05-025 Grodzisk Maz., POLSKA, e-mail: biuro@dambat.pl 3. This declaration of conformity is issued under the sole responsibility of the manufacturer. 4. Pressure switches from the point 1.
Page 28 Notes...
Page 29 Betriebs- anleitung AUTOMATISCHE STEUERUNG PC-60 Das Gerät darf nur in Verbindung mit einer Pumpe verwendet werden. ACHTUNG! Betriebsanleitung bitte aufmerksam lesen! Aus Sicherheitsgründen darf die Pumpensteuerung nur von Personen benutz werden, die mit der Betreibsanleitung vertraut sind!
Page 30 Inhaltsverzeichnis Liste der Abkürzungen und Symbole Information / Sicherheitsregeln Sicherheitsregeln Anwendung Technische daten Umweltanforderungen Installation Elektrische verbindung Installation / Prüfung Mögliche mängel und deren ursachen: Wartung / Lagerung Kümmern wir uns um unsere Umwelt! Entsorgung des Gerätes Konformitätserklärung Jede andere als die bestimmungsgemäße Verwendung des Geräts stellt eine vorhersehbare Fehlanwendung des Geräts dar.
Page 31 Liste der Abkürzungen und Symbole Warning! Das Symbol „Gefahr“ bei den Anmerkungen, dessen Nichtbeachtung die Gefahr für Leben und Gesundheit seitens der Elektroanlage verursachen kann. Vor der Durchführung von Tätigkeiten, die mit diesem Symbol gekennzeichnet sind, muss das Netzkabel der Pumpe von der Stromversorgung getrennt werden. Warning! Das Symbol „Gefahr“...
Page 32 EINLEITUNG Vielen Dank, dass Sie sich für unsere Produkte entschieden haben. Wir bieten unseren Kunden einen freundlichen und kompetenten Service. Unser Intelligent PC-60 Controller ist ein einfach zu bedienender Pumpencontroller. • Lesen Sie dieses Handbuch vor der Installation und Verwendung sorgfältig durchDie Nichtbeachtung der Sicherheitshinweise kann zu Geräte-, Personen- oder anderen...
Page 33 Sicherheitsregeln • Wenn das Gerät länger als 2 Jahre nicht benutzt wird, seien Sie bei der Inbetrieb- nahme wachsam und aufmerksam. • Trennen Sie das Gerät sofort von der Stromversorgung, wenn Sie ungewöhnliches Verhalten feststellen. Andernfalls kann es zu einem Stromschlag oder Brand kommen. •...
Page 34 • Vermeiden Sie staubige Orte oder Metallspäne, die in den Controller gelangen können. Anwendung Der Controller PC-60 ist ein elektronisches Gerät, das den Betrieb der Pumpe steuert.Das Gerät steuert den Betrieb der Pumpe, indem es Änderungen des Wasserdrucksin der Rohrleitung und des Wasserflusses durch die Rohrleitung prüft.
Page 35 Abhängigkeit von den Fähigkeiten ZWROTNY ć ciśnienie der Pumpe gewählt werden. Für eine einwandfreie Funktion des PC-60 muss die Pumpe einen Druck erzeugen können, der mindestens 1 bar über dem Einschaltdruck liegt (der Mindestunterschied zwi- schen Ein- und Ausschaltdruck beträgt 1 bar).
Page 36 Wenn die Pumpe zu laufen beginnt, leuchtet auch die „Status“-Leuchte auf. Wenn Wasser aus dem höchsten Wasserhahn fließt, können Sie es abstellen. In diesem Fall schaltet das PC-60-Gerät die Stromversorgung der Pumpe ab. Die „Status“-Leuchte hört auf zu blinken. Durch erneutes Öffnen des Wasserhahns wird...
Page 37 In einer solchen Situation läuft die Pumpe sehr oft an, was zu einem Ausfall führen kann und die Reparaturkosten müssen vom Benutzer getragen werden. Für den ordnungsgemäßen Betrieb des PC-60-Controllers ist eine vertikale Installation erforderlich. Bei horizontaler Installation funktioniert das Gerät nicht ordnungsgemäß.
Page 38 Wasserfluss erkannt wird, kehrt es in den Wartezustand zurück. Automatischer Neustart Wenn der Benutzer die Pumpe nicht manuell startet, verfügt der PC-60-Controller über eine auto- matische Neustartfunktion, die 8 Sekunden nach dem Stoppen den Betrieb wieder aufnimmt, und wenn immer noch kein Wasser vorhanden ist, schaltet er die Pumpe nach 15 Sekunden ab.
Page 39 Mögliche mängel und deren ursachen PROBLEM MÖGLICHE URSACHEN 1. Beschädigter Controller 2. Versorgungsspannung unter 100V Pumpe startet nicht 3. Defekte Pumpe 4. Netzkabel vom Anschlussfeld abgezogen 1. Beschädigter Controller 2. Hängendes Rückschlagventil im Controller Die Pumpe stoppt nicht 3. Zu viel Eisen oder Eisenoxid im Wasser 4.
Page 40 Wartung / Lagerung WARTUNG • Die Wartung darf nur von einer autorisierten Elektrofachkraft durchgeführt werden. • Wartungsarbeiten müssen nicht für das gleiche Gerät identisch sein, deren Umfang wird vom Wartungsbetreiber bestimmt. • Im Sommer ist eine gute Belüftung erforderlich. Gleichzeitig sollte das Gerät keiner direkten Sonneneinstrahlung oder Regen ausgesetzt werden.
Page 41 Entsorgung des Gerätes Das gebrauchte Produkt darf nur als Abfall in der vom Netz der kommunalen Sammelstellen für Elektro- und Elektronikschrott organisierten getrennten Sammlung entsorgt werden. Der Verbraucher hat das Recht, das gebrauchte Gerät im Netz des Vertreibers von Elektrogeräten zumindest kostenlos und direkt zurückzugeben, sofern das zurückgegebene Gerät vom richtigen Typ ist und die gleiche Funktion wie das neu gekaufte Gerät erfüllt.
Page 42 Konformitätserklärung EU / EG-KONFORMITÄTSERKLÄRUNG (MODUL A): 1. Steuerung – Pumpensteuerung: PC-60 2. DAMBAT Jastrzębski S.K.A, Adamów 50, 05-025 Grodzisk Maz, POLEN, e-mail: biuro@dambat.pl 3. Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklä- rung trägt der Hersteller. 4. Steuerung der unter Punkt 1 genannten Baureihen.
Page 43 KARTA GWARANCYJNA Poniższa karta gwarancyjna ważna jest tylko wraz z oryginałem dokumentu zakupu, tzn. fakturą lub paragonem. Ponadto musi być potwierdzona przez sprzedawcę podpisem i pieczątką. Karta gwarancyjna bez załączonego oryginalnego dokumentu zakupu jest nieważna. 1. Gwarantem urządzenia jest DAMBAT Jastrzębski S.K.A.; adres serwisu: Adamów 50, 05-825 Grodzisk Mazowiecki, kompleks Panattoni. 2.
Page 44 dambat.pl BIURO@DAMBAT.PL BIURO / BÜRO +48 22 721 11 92...
