Airzone Aidoo Pro AZAI6WSPPA2 Quick Manual

Airzone Aidoo Pro AZAI6WSPPA2 Quick Manual

Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual

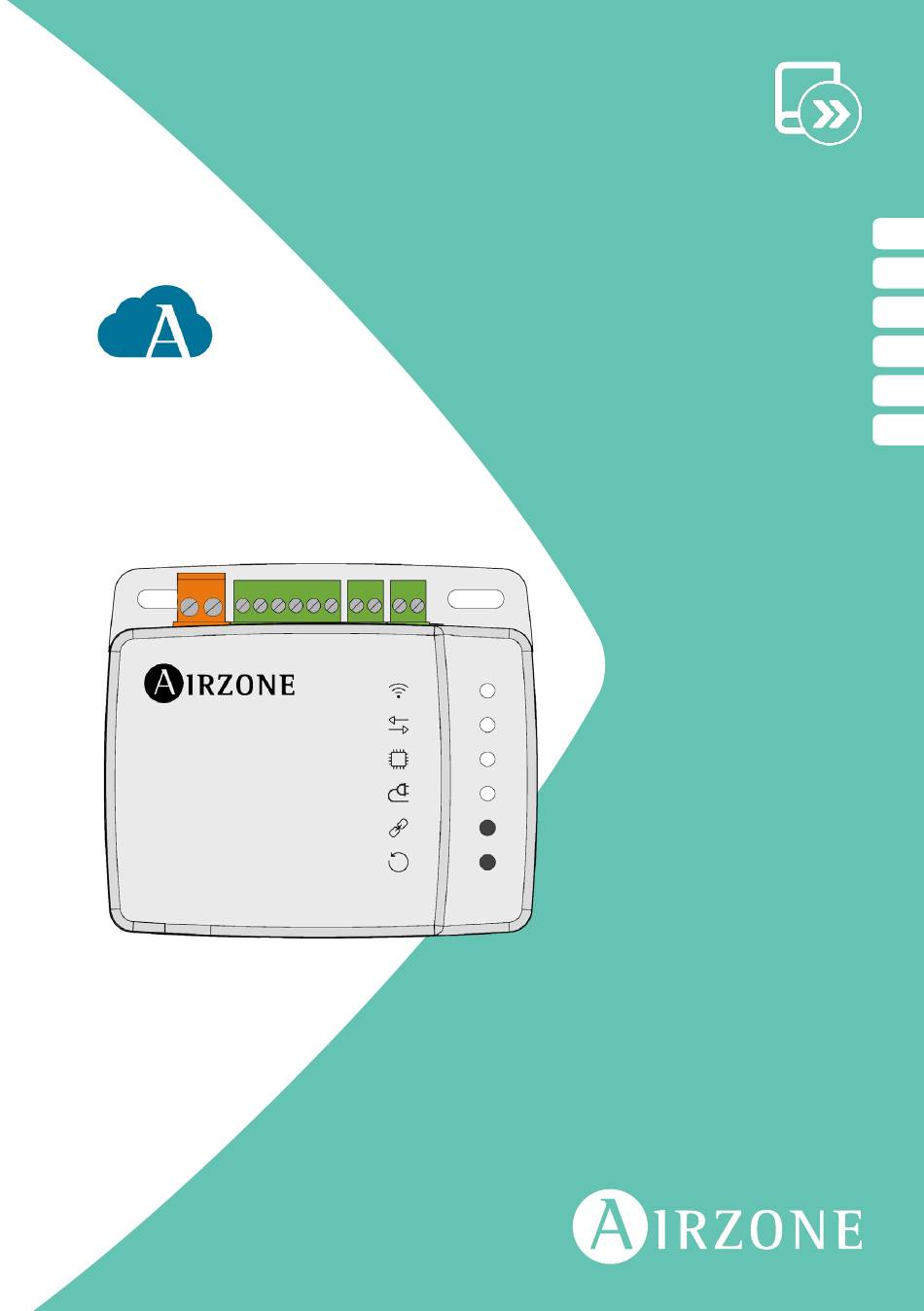

Quick guide
Aidoo Pro
AZAI6WSPPA2
EN
ES
FR
IT
PT
DE

Advertisement

loading
Need help?

Need help?

Do you have a question about the Aidoo Pro AZAI6WSPPA2 and is the answer not in the manual?

Questions and answers

Related Manuals for Airzone Aidoo Pro AZAI6WSPPA2

Summary of Contents for Airzone Aidoo Pro AZAI6WSPPA2

  • Page 1 Quick guide Aidoo Pro AZAI6WSPPA2...
  • Page 2 Set-point temperature __________________________________________________________________ 15 > Relay activation logic (12v) _____________________________________________________________ 16 ADVANCED SETTINGS ______________________________________________________________________________ 16 > Prior manufacturer configuration _____________________________________________________ 16 > Information available on Airzone Cloud _____________________________________________ 17 > Device information _________________________________________________________________ 17 > Indoor unit information ____________________________________________________________ 18...
  • Page 3 > Airtools settings on Airzone Cloud ___________________________________________________ 19 > Digital input __________________________________________________________________________ 19 > Other settings _______________________________________________________________________ 19 COMPATIBILITIES TOOL ____________________________________________________________________________ 20 > How to know if my AC unit is compatible with Airzone ___________________________ 20...
  • Page 4 Environmental policy • Never dispose of this equipment with household waste. Electrical and electronic products contain substances that can be harmful to the environment if not properly handled. The crossed-out waste bin symbol indicates separate collection of electrical devices, which must be separated from other urban waste. For correct environmental management, at the end of its useful life the equipment should be taken to the collection centers provided for this purpose.
  • Page 5 Simulation Mode (configurable from Airtools on Airzone Cloud). Simulation Mode allows the Aidoo Pro to be used from Airtools on Airzone Cloud even when it is not connected to an indoor unit. Gateway function (configurable from Airtools on Airzone Cloud). The device can be configured to function as an air to water gateway, allowing an individual indoor unit to be integrated into an Airzone zoned system.
  • Page 6 The control and configuration of this device is carried out via Bluetooth and Wi-Fi Dual (2.4/5 GHz) from the "Airzone Cloud" app (available for iOS and Android). An external power supply is required to power your Aidoo Pro Air To Water device.
  • Page 7 DEVICE ELEMENTS Reset of the Factory reset device Relay Port output RS-485 Connection to Digital indoor unit Diagnostic input Power supply LEDs input Connection cable to Power Supply the indoor unit * Note: both the shape of the terminal on the Aidoo Pro device and the shape of the cable may vary depending on the compatible manufacturer.
  • Page 8 Connection to the indoor unit This terminal allows the device to communicate with the indoor air to water unit or the thermostat via the connection cable. Diagnostic LEDs Meaning Connecting to a Wi-Fi network Blinking Green Connected to a Wi-Fi network Steady Connected to the server Steady...
  • Page 9 INTEGRATIONS Protocol Availability Documentation Voice Assistants/Cloud Services Amazon Alexa Manual Manual Google Assistant SmartThings IFTTT Manual Local API Web API Open API Manual Web API Manual Consult the available drivers here Drivers Integration standards BACnet BACnet MS/TP Manual BACnet IP Modbus Modbus RTU Manual...
  • Page 10 Aidoo Pro Air To Water accessories AIDOO PRO FANCOIL Perform the connection and configuration of the elements according to their technical specifications: • AZAI6WSPFAN - Aidoo Pro Fancoil • AZAI6WSPXXX - Aidoo Pro for aerothermal equipment Connection Connect the INT port of the Aidoo Pro Fancoil to the RS485 port of the Aidoo Pro Air To Water. ZONE AIR TO WATER HEAT PUMP...
  • Page 11 Operation Domestic hot water and fancoil production can be controlled simultaneously from the Airzone Cloud app. In this case, the Aidoo Pro Fancoil acts as primary and is therefore the device that must have Internet access. In this configuration, the air to water unit must be set to water supply mode.
  • Page 12 Configuration To configure the Aidoo Pro Air To Water with this accessory, open the Airzone Cloud app and follow the steps below. Locate your Aidoo Go to the Go to the Output Select the option Pro Fancoil in Integration menu.
  • Page 13 AZAI6WSPxxx - Aidoo Pro Air To Water • One of the following devices: AZX6CCPGAWI - Airzone hydronic production control board AZX6WSPHUB - Webserver Hub Airzone Cloud Dual Connection Connect the RS485 port of the Aidoo Pro Air To Water to the IU port of the hydronic production control board, i.e.
  • Page 14 Settings To configure the Aidoo Pro Air To Water as a gateway, open the Airzone Cloud app and follow the steps below: Locate your Aidoo Go the Integration...
  • Page 15 Control options UNIT STATUS The status of the water circuits can be controlled in water supply temperature mode, in room temperature mode and in instantaneous domestic hot water production control mode ("Powerful" function) by means of an external wired contact. OPERATION MODES The modes that can be selected from the device are: Cooling mode, Heating mode and Auto mode.
  • Page 16 RELAY ACTIVATION LOGIC (12V) The relay activation logic depends on whether the air to water unit is configured to work with supply water temperature or room temperature. If there is more than one zone, they must all have the same working settings. No additional configuration is required in the Aidoo. Air to Water supply temperature mode Air to Water room temperature mode Circuit status...
  • Page 17 • Airzone system gateway. Configures the integration port so that the device functions as an air to water gateway. Once set, the usual settings that can be made on the Aidoo device are disabled and only the device information section will be visible.
  • Page 18 Indoor unit information The indoor unit information will depend on the model of the unit and the manufacturer. The parameters that can be shown in this section are as follows: Manufacturer*. Thermostat units*. Allows you to select the units in which the manufacturer's thermostat will work (°C or °F).
  • Page 19 AIRTOOLS SETTINGS ON AIRZONE CLOUD Digital input Allows you to activate or deactivate this function and change: • Activation. Allows to set the input as: Activation by state: the state is persistent, if the input is activated the machine will be forced off until it changes state.
  • Page 20 Compatibilities Tool HOW TO KNOW IF MY AC UNIT IS COMPATIBLE WITH AIRZONE Visit airzonecontrol.com, then go to the "Control solutions” menu and select Aidoo Pro: Once selected, click on "Consult compatibility": Select the brand and then the model of your indoor unit: The compatibility list with the selected unit will appear.
  • Page 21 Temperatura de consigna ______________________________________________________________ 14 > Lógica de relé (12v) _______________________________________________________________________ 15 CONFIGURACIÓN AVANZADA _____________________________________________________________________ 15 > Configuración previa _____________________________________________________________________ 15 > Información disponible en Airzone Cloud ___________________________________________ 16 > Información del dispositivo _______________________________________________________ 16 > Información de la unidad interior ________________________________________________ 17...
  • Page 22 > Ajustes desde Airtools en Airzone Cloud ____________________________________________ 18 > Entrada digital _______________________________________________________________________ 18 > Otros ajustes ________________________________________________________________________ 18 HERRAMIENTA COMPATIBILIDADES ____________________________________________________________ 19 > Cómo saber si mi unidad es compatible con Airzone _____________________________ 19...
  • Page 23 Política medioambiental • No tire nunca este equipo con los desechos domésticos. Los productos eléctricos y electrónicos contienen sustancias que pueden ser dañinas para el medioambiente si no se les da el tratamiento adecuado. El símbolo del contenedor de basura tachado indica la recogida selectiva de aparatos eléctricos, que se diferencia del resto de basuras urbanas.
  • Page 24 Modo Simulador (configurable desde Airtools en Airzone Cloud). El modo Simulador permite utilizar el Aidoo Pro desde Airtools en Airzone Cloud aunque no esté conectado a una unidad interior. Funcionamiento como pasarela (configurable desde Airtools en Airzone Cloud). El dispositivo se podrá...
  • Page 25 El control y configuración de este dispositivo se lleva a cabo a través de Bluetooth y Wi-Fi Dual (2.4/5 GHz) desde la App “Airzone Cloud” (disponible para iOS y Android). Para alimentar su dispositvo Aidoo Pro Aerotermia se requiere una fuente externa suministrada.
  • Page 26 ELEMENTOS DEL DISPOSITIVO Reinicio del Reestablecimiento dispositivo valores de fábrica Salida Puerto de relé RS-485 Conexión con Entrada unidad interior LEDs de digital Entrada fuente de diagnóstico alimentación Cable de conexión Fuente de con unidad interior alimentación * Nota: tanto la forma de la borna en el dispositivo Aidoo Pro como la del cable pueden variar en función del fabricante compatible.
  • Page 27 Conexión con unidad interior Esta borna permite la comunicación del dispositivo con la unidad interior de aerotermia o el termostato mediante el cable de conexión. LEDs de diagnóstico Significado Conectándose a red Wi-Fi Parpadeo Verde Conectado a red Wi-Fi Fijo Conectado al servidor Fijo Azul...
  • Page 28 INTEGRACIONES Protocolo Disponibilidad Documentación Asistentes de voz / Servicios Cloud Amazon Alexa Manual Manual Google Assistant SmartThings IFTTT Manual API Local API Web Open API Manual API Web Manual Consulte aquí los drivers disponibles Drivers Estándares de integración BACnet BACnet MS/TP Manual BACnet IP Modbus...
  • Page 29 Accesorios de Aidoo Pro Aerotermia AIDOO PRO FANCOIL Relice la conexión y configuración de los elementos según su ficha técnica: • AZAI6WSPFAN - Aidoo Pro Fancoil • AZAI6WSPXXX - Aidoo Pro para equipos de aerotermia Conexión Conecte el puerto INT del Aidoo Pro Fancoil al puerto RS485 del Aidoo Pro Aerotermia. ZONE AIR TO WATER HEAT PUMP...
  • Page 30 Funcionamiento Desde la aplicación Airzone Cloud, se puede controlar simultáneamente la producción de agua caliente sanitaria y la del fancoil. En este caso, el Aidoo Pro Fancoil actúa como primario y, por lo tanto, es el dispositivo que debe tener acceso a internet. En esta configuración, la unidad de aerotermia debe estar ajustada en el modo de impulsión de agua.
  • Page 31 Configuración Para configurar el Aidoo Pro Aerotermia con este accesorio, abra la aplicación Airzone Cloud y siga los siguientes pasos: Busque su Aidoo Acceda al menú Acceda al menú Seleccione la Pro Fancoil en de Integración. de configuración opción Aidoo Pro Airtools.
  • Page 32 AZAI6WSPxxx - Aidoo Pro Aerotermia • Alguno de los siguientes dispositivos: AZX6CCPGAWI - Central de control de producción hidrónica Airzone AZX6WSPHUB - Webserver Hub Airzone Cloud Dual Conexión Conecte el puerto RS485 del Aidoo Pro Aerotermia al puerto IU de la central de control de producción hidrónica, es decir, dónde se conectaría habitualmente la pasarela de aerotermia, o...
  • Page 33 Aidoo. En la sección Información del dispositivo aparecerá un aviso indicando que esta opción de funcionamiento está activada. Configuración Para configurar el Aidoo Pro Aerotermia como pasarela, abra la aplicación Airzone Cloud y siga los siguientes pasos: Busque su Aidoo Acceda al menú...
  • Page 34 Opciones de control ESTADO DE LA UNIDAD El estado de la unidad podrá seleccionarse desde el dispositivo Aidoo, lo que permitirá controlar el encendido y apagado tanto del termostato ambiente y los circuitos, como del agua caliente sanitaria (ACS). MODOS DE FUNCIONAMIENTO Los modos seleccionables desde el dispositivo son: modo Frío, modo Calor y modo Auto.
  • Page 35 LÓGICA DE RELÉ (12V) La lógica de activación del relé depende de si la Aerotermia está configurada para trabajar con temperatura de impulsión de agua o con temperatura ambiente. En caso de haber más de un circuito ambos deben tener la misma configuración de trabajo. No se requiere ninguna configuración adicional en el Aidoo.
  • Page 36 Puerto de integración: • Modbus RTU Aidoo. Configura el puerto de integración para comunicaciones mediante el protocolo RTU Airzone y permite la edición del ID Modbus y la selección de velocidad de comunicaciones. • BACnet MS/TP Aidoo. Configura el puerto de integración para comunicaciones mediante el protocolo BACnet MS/TP y permite la edición de la dirección MAC, BACnet ID, velocidad de...
  • Page 37 Información de la unidad interior La información de la unidad interior dependerá del modelo de la unidad y el fabricante. Los parámetros que se pueden mostrar en esta sección son los siguientes: Fabricante*. Unidades del termostato*. Permite seleccionar las unidades en las que trabajará el termostato del fabricante (º...
  • Page 38 AJUSTES DESDE AIRTOOLS EN AIRZONE CLOUD Entrada digital Permite activar o desactivar esta función y modificar: • Activación. Permite establecer la entrada como: Activación por estado: el estado es persistente, si se activa la entrada se forzará a apagar la máquina hasta que cambie de estado.
  • Page 39 Herramienta Compatibilidades CÓMO SABER SI MI UNIDAD ES COMPATIBLE CON AIRZONE Desde airzonecontrol.com acceda al menú soluciones de control y Aidoo Pro: Una vez seleccionado pulse sobre "Consulta compatibilidad": Seleccione marca y posteriormente modelo de su unidad interior: Le aparecerá la lista compatibilidad con la unidad seleccionada. Si su fabricante o unidad...
