Summary of Contents for Airzone VAF BLUEFACE
- Page 1 User´s Manual English Français Français Español...
-
Page 2: Table Of Contents
TABLE OF CONTENTS Warnings and environmental policy ....................................4 Warnings ............................................4 Environmental policy ........................................4 Airzone Interfaces ..........................................5 Airzone Blueface ..........................................5 Airzone Think ............................................ 5 Airzone Lite ............................................5 Blueface Controller ..........................................6 Main Screen Display ........................................6 Screensaver ............................................ -
Page 3: Warnings And Environmental Policy
WARNINGS AND ENVIRONMENTAL POLICY WARNINGS For your security, and to protect the devices, follow these instructions: • Do not manipulate the system with wet or damp hands. • Disconnect the power supply before making any connections. • Take care not to cause a short circuit in any of the system connections. ENVIRONMENTAL POLICY Do not dispose of this equipment in the household waste. -
Page 4: Airzone Interfaces
AIRZONE INTERFACES Airzone controllers control the air conditioning and boost the energy efficiency of the AC unit. Both main and zone controllers can be easily configured. From the main controller you can select the available operation modes, define the user mode or select the airflow control of the unit. -
Page 5: Blueface Controller
BLUEFACE CONTROLLER MAIN SCREEN DISPLAY Operation mode Airflow/Fan speed User mode Current zone/ Zone Current Room navigation menu Temperature/ Relative humidity Current Set Point Zone demand On/Off Local ventilation Time schedule Zone settings programming User settings Operation Mode. Displays the current mode of temperature control: Cool, Heat, Auto and Emergency Heat (depending on the installation). -
Page 6: Screensaver
On/Off Time and Date. Displays time and date. Weather Information. The screen will only display the weather information after setting the location of the Airzone VAF Cloud Webserver on the Airzonecloud app. The information updates every day. Current Zone. Displays the current zone. -
Page 7: Operation Mode
Operation Mode This parameter is only available when the controller is configured as main. To change the Operation Mode from the Home Screen, press the Operation Mode icon and swipe left or right to select the desired operation mode: Cool. In this mode, the conditioning unit will start a cooling cycle any time that any zone is in cool demand (T <... -
Page 8: Fan Speed
Standard. Default setting. The system automatically regulates the fan speed based on the number of zones calling for cooling or heating. Power. The fan speed is higher than in standard mode to increase the flow. Fan Speed This parameter is only available in Fancoil installations or in zones with individual units. It is used to set the airflow control of the AC unit fan. -
Page 9: Zone Navigation
> Finally, press the right arrow icon to access to the summary of the schedule and confirm or go back if it is necessary to modify any parameter. Note: The schedules will activate when pressing the confirm button. To activate/deactivate or modify a schedule, press the desired schedule to access the edit setting and then press the On/Off selector or parameters to modify. -
Page 10: Zone Settings
Note: For security reasons, the zone will turn off after changing any setting. Lite Settings. To save energy, enables to configure the wired Airzone Lite to switch off after a few seconds. Note: To access the Lite settings, go to a zone controlled by a wired Lite controller through the zone navigation menu. -
Page 11: Errors
Errors Error 1. Communication error with the control module. Error 2. Communication error with the main control board. Error 3. Motorized element not connected to the actuator output. Error 4. Unusual behavior of the motorized element. Error 5. Temperature sensor is opened. Error 6. -

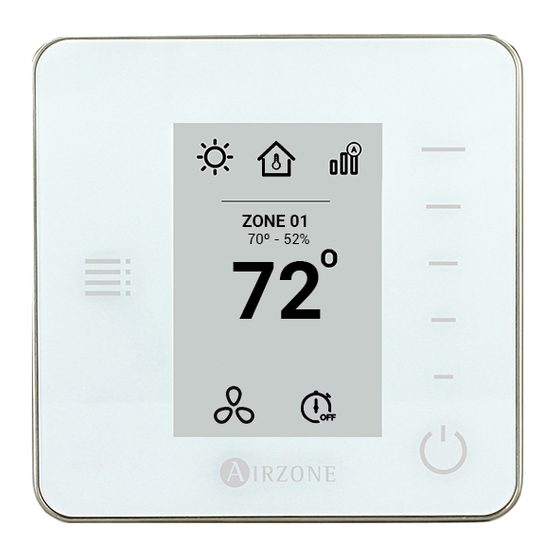

Page 12: Think Controller
Timer. Automatically switches off the zone after 30, 60 or 90 minutes. On/Off. Turns On and Off the zone where the controller is located. Airzone. Button used to confirm, return to home screen and to switch between the heating set point and cooling set point. -
Page 13: Screensaver
Home screen Maximum/minimum temperature and weather information. The screen will only display the maximum/minimum temperature and the weather information after setting the location of the Airzone VAF Cloud Webserver on the AirzoneCloud app. The information updates every day. Zone Status. It displays information about the status of the zone: the state (on/off) and the user mode. In case of failure, it also displays all the errors. -
Page 14: Battery Replacement
Battery replacement The Airzone Think Controller will display a battery alert on its screen when the batteries of the radio interfaces are low. To replace the battery, please remove the controller from its back plate and then replace the battery (CR2450). - Page 15 Unoccupied. This mode aims to short periods of absence. Avoids the temperature to surpass the established limit temperature for cooling and heating mode, generating demand with a set-point temperature previously established by the installer (27˚ C / 81˚ F in cooling mode and 17.5˚ C / 63˚ F in heating mode by default) for returning to the allowed values, as long as the zone is on.
-
Page 16: Warnings And Errors
WARNINGS AND ERRORS Controller displays all the system warnings on the screensaver. Warnings Unoccupied Override. A zone has been activated while the user mode is set on Unoccupied. If the set-point temperature is changed, it is maintained for the pre- established period of time (60 minutes by default) and returns to the set-point temperature of the unoccupied mode. -
Page 17: Lite Controller
LITE CONTROLLER On/Off Temperature setting: Temperature setting: raise temperature lower temperature On/Off. Turns On and Off the zone. In addition, it indicates the operation mode with color codes. Temperature Settings. Allows adjustment of the base set point temperature in increments of ± 1˚ C/2˚ F up to a limit of ± 3˚ C/6˚... -
Page 18: Battery Replacement
Battery replacement The Airzone Blueface Controller will display a battery alert on its screensaver when the battery of a Lite Controller is low. To know the zone of the Lite controller running out of battery, press on the warning icon. - Page 19 TABLE DES MATIÉRES Précautions et politique environnementale ................................21 Précautions ............................................. 21 Politique environnementale ..................................... 21 Interfaces Airzone ..........................................22 Airzone Blueface ........................................... 22 Airzone Think ..........................................22 Airzone Lite ............................................. 22 Contrôleur Blueface ........................................... 23 Écran d’accueil ..........................................23 Écran de veille ..........................................
-
Page 20: Précautions Et Politique Environnementale
PRECAUTIONS ET POLITIQUE ENVIRONNEMENTALE PRÉCAUTIONS Pour votre propre sécurité et celle des dispositifs, veillez à respecter les instructions suivantes : • Ne pas manipuler le système avec les mains mouillées ou humides. • Effectuer tous les branchements et débranchements en coupant au préalable l'alimentation du système. •... -
Page 21: Interfaces Airzone
INTERFACES AIRZONE Le système de régulation par zones Airzone permet de gérer votre équipement de climatisation de façon intelligente, de manière à obtenir une meilleure efficacité énergétique de votre installation. Le système permet de configurer d’interfaces Principal et de Zone. Sélectionnez le mode de fonctionnement le mode utilisateur, et contrôle du débit/vitesse de ventilation sur le contrôleur configuré... -
Page 22: Contrôleur Blueface
CONTRÔLEUR BLUEFACE ÉCRAN D’ACCUEIL Mode de fonctionnement Contrôle du débit / Vitesse du ventilateur Mode utilisateur Zone actuelle/ Menu de Température ambiante / navigation par zones Humidité relative Température de consigne Demande de la zone Marche / arrêt Ventilation locale Configuration de la zone Programmations horaires... -
Page 23: Écran De Veille
ÉCRAN DE VEILLE L’écran de veille apparaît au bout de 10 secondes d’inactivité et affiche les informations suivantes : Date et heure Information météorologique Zone actuelle Humidité relative Température ambiante Mode utilisateur Marche / arrêt Marche / arrêt Date et heure. Indique date et heure. Information météorologique. -
Page 24: Mode De Fonctionnement
Note : L’activation de la fonction de chauff d’appoint est uniquement disponible pour les modules de zone individuels. Chauffage. Le système Airzone et l’équipement de climatisation travaillent en mode chauffage lorsqu’au moins une zone est en demande (T > T... -
Page 25: Vitesse De Ventilation
Puissance. Le système travaille à une vitesse supérieure à celle du mode Standard afin de favoriser l’augmentation du débit. Vitesse de ventilation Ce paramètre n'est disponible que lorsque le contrôleur est configuré comme contrôleur principal dans installations avec ventilo-convecteurs ou dans zones avec unités individuelles. Il définit la vitesse du ventilateur de l’équipement de climatisation. Il est par défaut fixé... -
Page 26: Navigation Par Zones
Pour activer/désactiver ou modifier une programmation, appuyer sur celle-ci, puis sur la touche On/Off ou sur les paramètres à modifier. Maintenez la touche enfoncée sur une programmation pour voir les configurations disponibles : Éditer : Accédez à l’éditeur de nom et effectuez les changements souhaités. Pour modifier le nom d'une programmation, maintenez enfoncé... -
Page 27: Réglages De La Zone
NOTIFICATIONS ET INCIDENCES Les différentes notifications et incidences du système s’affichent sur l’écran de veille du contrôleur Airzone Blueface ; de même, en cas d’incidence technique, l’erreur est affichée sur l’écran de veille, sur l’écran principal et dans la section « Erreurs » dans le menu de configuration d’utilisateur. -
Page 28: Incidences
Incidences Erreur 1. Erreur de communication entre contrôleur filaire et module de contrôle. Erreur 2. Erreur de communication platine centrale – module de contrôle. Erreur 3. Élément motorisé non connecté à la sortie du moteur. Erreur 4. Comportement anormal dans un élément motorisé. Erreur 5. -
Page 29: Contrôleur Think
Timer. Temporisateur d’arrêt de la climatisation de la zone. Marche / arrêt. Marche / arrêt de la zone où se trouve la zone. Airzone. Bouton de confirmation et retour à l’écran principal et alterner entre consigne de refroidissement et consigne de chauffage. -
Page 30: Écran De Veille
En cas de panne, il affiche toutes les erreurs. Airzone. Bouton de retour à l’écran principal. En appuyant sur le bouton « Airzone », le contrôleur bascule de l’écran de veille à l’écran d’accueil. FONCTIONS ESSENTIELLES DU CONTROLEUR THINK Contrôle de la climatisation... -
Page 31: Changement De La Pile
Changement de la pile Les contrôleurs Airzone Think affichent les différentes notifications du système sur leur écran de veille pour indiquer que la pile des interfaces radio est faible. Pour remplacer la pile, détachez le contrôleur du support et remplacez-la (CR2450). - Page 32 Inoccupé. Cette fonction est destinée à de courtes périodes d’absence. Elle évite que la température ambiante dépasse les températures limites établies en mode refroidissement ou chauffage, en générant la demande de la température de consigne préalablement établie par l’installateur (27˚ C / 81˚ F en mode refroidissement et 17.5˚ C / 63˚...
-
Page 33: Notifications Et Incidences
NOTIFICATIONS ET INCIDENCES Les différentes notifications du système s’affichent sur l’écran de veille du contrôleur Airzone Think. Notifications Inoccupé en stand-by. La zone s'est activée alors que le mode utilisateur était configuré comme Inoccupé. En cas de changement de la température de consigne, elle la maintient pendant la durée définie (par défaut 60 minutes) et la... -
Page 34: Contrôleur Lite
CONTRÔLEUR LITE Marche / arrêt Augmenter la Diminuer la température température de de consigne consigne Marche / arrêt. Appuyez sur l’icône pour allumer ou éteindre. Ce bouton fonctionne également comme indicateur du mode de fonctionnement du système et répond au code de couleur suivant. Ajustement de température. -
Page 35: Changement De La Pile
Dans le cas de la pile des contrôleurs Airzone Lite radio, le message d’alerte apparaîtra sur les contrôleurs Blueface. Pour remplacer la pile, détachez le contrôleur du support et remplacez-la (CR2450). - Page 36 ÍNDICE Precauciones y política medioambiental ................................... 38 Precauciones ..........................................38 Política medioambiental ......................................38 Interfaces Airzone ..........................................39 Airzone Blueface ........................................... 39 Airzone Think ..........................................39 Airzone Lite ............................................. 39 Controlador Blueface ........................................40 Pantalla principal .......................................... 40 Salvapantallas ..........................................41 Uso básico del controlador Blueface ..................................
-
Page 37: Precauciones Y Política Medioambiental
PRECAUCIONES Y POLÍTICA MEDIOAMBIENTAL PRECAUCIONES Por su seguridad y la de los dispositivos, respete las siguientes instrucciones: • No manipule el sistema con las manos mojadas ni húmedas. • Realice todas las conexiones o desconexiones con el sistema de climatización sin alimentar. •... -
Page 38: Interfaces Airzone
INTERFACES AIRZONE La gama de controladores Airzone gestiona la climatización de forma inteligente y mejora la eficiencia energética del equipo. Los controladores maestro y zona pueden ser fácilmente configurables. Seleccione el modo de funcionamiento disponible, defina el modo de usuario y control de caudal o velocidad de ventilador de la unidad desde el controlador maestro. -
Page 39: Controlador Blueface
CONTROLADOR BLUEFACE PANTALLA PRINCIPAL Modo de funcionamiento Control de caudal/Velocidad de ventilador Modo de usuario Zona actual/ Menú de Temperatura ambiente navegación por zonas actual / Humedad relativa Temperatura de consigna actual Demanda de la zona Encendido y apagado Ventilación local Ajustes de zona Programaciones horarias Ajustes de usuario... -
Page 40: Salvapantallas
SALVAPANTALLAS El salvapantallas se activa tras 10 segundos de inactividad, mostrando la siguiente información: Hora y fecha Información meteorológica Zona actual Temperatura Humedad relativa ambiente actual Modo de usuario Encendido y apagado Encendido y apagado Hora y fecha. Muestra la hora y la fecha. Información meteorológica. -
Page 41: Modo De Funcionamiento
Modo de funcionamiento Este parámetro sólo está disponible cuando el controlador está configurado como maestro. Para cambiar el modo de funcionamiento desde la pantalla principal, pulse el icono de modo de funcionamiento, deslice para ver los modos disponibles y seleccione el deseado: Frío. -
Page 42: Velocidad Del Ventilador
Estándar. Establecido por defecto. El sistema regula automáticamente la velocidad del ventilador basándose en el número de zonas demandando frío o calor. Potencia. La velocidad del ventilador es mayor que en el modo estándar para incrementar el caudal. Velocidad del ventilador Este parámetro sólo está... -
Page 43: Navegación Por Zonas
*Nota: Si esta función es activada, la ventilación local de estas zonas será activada y será desactivado el modo frío / calor en estas. Las velocidades del ventilador disponibles son: Silencio, Estándar y Potencia. Una vez se ha seleccionado el tipo de programación, seleccione la hora a la que comenzará la programación. >... -
Page 44: Ajustes De Zona
• Zona: firmware, zona, asociación, motor o estado de las comunicaciones. • Sistema: firmware, configuración e información de controladores de sistema e instalación. • Dispositivos: Indica los elementos conectados al sistema. • Webserver (Sólo maestro del sistema 1): firmware, dirección IP, MAC y PIN. •... -
Page 45: Errores
Lite sin dirección maestro. Controlador Lite sin dirección maestra configurada. Errores Error 1. Error de comunicaciones entre controlador y módulo de control. Error 2. Error de comunicaciones con la central. Error 3. Elemento motorizado no conectado a la salida de motor. Error 4. -
Page 46: Controlador Think
Temporizador. Auto-apagado automático de la zona después de 30, 60 o 90 minutos. Encendido/Apagado. Enciende y apaga la zona donde se encuentra el controlador. Airzone. Botón de confirmación, regreso a la pantalla principal y cambio entre consigna de frío y de calor. -
Page 47: Salvapantallas
Estado de zona. Muestra información sobre el estado de la zona: Encendido o apagado y el modo de usuario. En caso de fallo, muestra todos los errores. Airzone. Regresa a la pantalla principal. Cuando el salvapantallas está activo, pulse el icono Airzone para ir a la pantalla principal. USO BÁSICO DEL CONTROLADOR THINK Ajuste de temperatura Encendido/Apagado. -
Page 48: Sustitución De Batería
Sustitución de batería Los controladores Airzone Think mostrarán una alerta de batería en la pantalla cuando la batería está baja. Para cambiar la batería, separe el controlador de su soporte y sustituya la batería (CR2450). Importante: Se recomienda el uso de baterías de primeras marcas. Una batería de menor calidad puede reducir la vida útil de ésta. - Page 49 Desocupado. Esta función está dirigida a cortos períodos de ausencia, evita que la temperatura ambiente supere a las temperaturas límite establecidas en modo frío o calor, generando demanda la temperatura de consigna establecida previamente por el instalador (27˚ C / 81˚ F en modo frío y 17.5˚ C / 63˚ F en modo calor por defecto) para volver a los valores permitidos, siempre que la zona permanezca encendida.
-
Page 50: Avisos Y Errores
AVISOS Y ERRORES El controlador muestra los distintos avisos del sistema en el salvapantallas. Avisos Desocupado en stand by. Se ha interactuado con la zona estando el modo de usuario configurado como desocupado. En caso de cambiar la temperatura de consigna, la mantiene durante el periodo de tiempo establecido (por defecto 60 minutos) y vuelve a la temperatura de consigna del modo desocupado. -
Page 51: Controlador Lite
CONTROLADOR LITE Encendido/Apagado Ajuste de temperatura: Ajuste de temperatura: subir temperatura bajar temperatura On/Off. Encendido y apagado de la zona. Además, indica el modo de funcionamiento con distintos colores. Ajustes de temperatura. Permite regular la temperatura de consigna en pasos de ± 1˚ C/2˚ F hasta un límite de ± 3˚ C/6˚ F. La temperatura base de consigna puede ser configurada por un controlador Blueface. -
Page 52: Cambio De Batería
Cambio de batería Los controladores Airzone Blueface mostrarán una alerta de batería en la pantalla cuando la batería de un controlador Lite está baja. Para conocer la zona del controlador Lite con poca batería, pulse el icono de aviso. Para cambiar la batería, separe el controlador de su soporte y sustituya la batería (CR2450). - Page 54 Parque Tecnológico de Andalucía C/ Marie Curie, 21 – 29590 Campanillas – Málaga - España Phone: +34 900 400 445 Fax: +34 900 400 446 http://www.myzone.airzoneusa.com...
