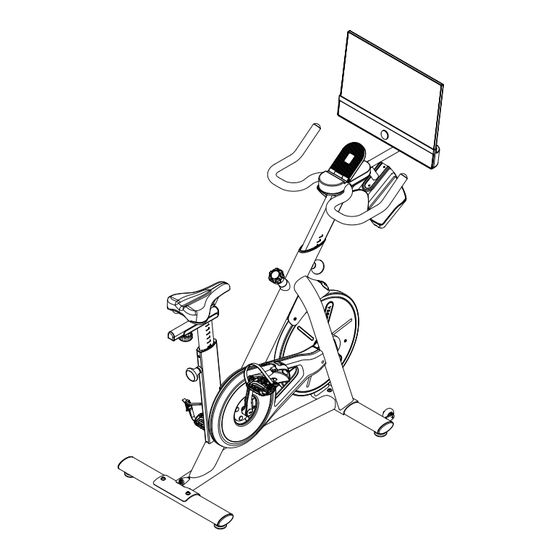

  • Page 1 BENUTZERHANDBUCH / MANUAL S11S VERSION: V1 www.AsVIVA.de...
  • Page 2 INHALTSVERZEICHNIS GEWÄHRLEISTUNGSBESTIMMUNGEN ................3 WICHTIGE HINWEISE .......................4 WICHTIGE SICHERHEITSHINWEISE ................5 EXPLOSIONSZEICHNUNG ....................7 TEILELISTE........................8 PRODUKTPARAMETER ....................10 MONITOR SPEZIFIKATION ....................11 INSTALLATIONSANLEITUNG - TEILELISTE ..............12 MONTAGEANLEITUNG .....................15 BILDSCHRIM EINSTELLEN ....................26 KABELGEBUNDENE PROJEKTION .................30 EINSTELLEN DER SITZHÖHE ..................31 WARTUNG UND PFLEGE ....................33 AUFWÄRMEN UND DEHNEN ...................34 TRAININGSHINWEISE ......................36 WARRANTY TERMS ......................37 IMPORTANT INFO ABOUT YOUR PRODUCT ..............38...
  • Page 3 Für unsere Geräte leisten wir die gesetzliche Gewährleistung von 2 Jahren. Ersatzteilbestellungen und Reparaturaufträge richten Sie bitte unter Angabe der Kundennummer bzw. Rechnungsnummer an Ihren Händler oder direkt an uns. Unsere Serviceadresse: https://www.asviva.de/service/support As-STORES GmbH Kohnacker 9a D-41542 Dormagen Internetadresse:...
  • Page 4 WICHTIGE HINWEISE Danke, dass Sie sich für eines unserer Produkte entschieden haben und für das damit entgegengebrachte Vertrauen. Um Ihnen ein einwandfreies Produkt liefern zu können, obliegen alle unsere Produkte und deren Produktion einer ständigen sowie ausführlichen Qualitätskontrolle. Sollte dennoch ein Fehler auftreten, Ihnen das Produkt nicht zusagen oder sollten Sie Anmerkungen und Vorschläge haben, so bitten wir Sie nicht zu zögern und Kontakt mit unserem Support unter support@as-stores.com aufzunehmen.
  • Page 5 WICHTIGE SICHERHEITSHINWEISE • Das Sicherheitsniveau des Gerätes kann nur gehalten werden, wenn es regelmäßig auf Schäden und Verschleiß geprüft wird. Dabei ist ein besonderes Augenmerk auf die Endkappen / Rollen der Standfüße, die Trittpedale, die Handgriffe und die beweglichen Elemente zu richten. •...
  • Page 6 WICHTIGE SICHERHEITSHINWEISE Bitte lesen Sie die Anleitung genau durch, bevor Sie mit den Zusammenbau beginnen! Achten Sie beim Anziehen der Schraubverbindungen darauf, dass der Bewegungsablauf nicht durch zu festes anziehen beeinträchtigt wird. Bewegliche Gelenkteile ( Gleitträger usw. ) müssen von Zeit zu Zeit mit handelsüblichem Schmierfett eingefettet werden.
  • Page 7 EXPLOSIONSZEICHNUNG...
  • Page 8 TEILELISTE Beschreibung Beschreibung Seat slide tube plug M10 hexagon thin nut Cushion fixation block Flywheel cover Knurled rod Flywheel Seat cushion Connection fittings Seat sliding tube Speaker cover Seat slide tube plug M8X45 hexagon socket half round head bolts Seat adjusting tube fastener D8 flat gasket Seat adjustment tube Wire DC head...
  • Page 9 TEILELISTE Beschreibung Beschreibung Seat slide tube plug Torx knob Cushion fixation block Seat tube bushing Knurled rod Round knob Seat cushion D10 washer Seat sliding tube Rear tube Seat slide tube plug Tube plug Seat adjusting tube fastener Adjustment pad Seat adjustment tube...
  • Page 10 PRODUKTPARAMETER Bildschirmgröße 21.5 inch (1920*1080 pixels) Widerstandssystem Magnetron-Widerstandssystem Antriebsmethode Riemenantrieb Leistungsaufnahme 24- 2A Bluetooth Grenze der Größe 150 ~ 188cm Maximale Nennlast 120kg Nettogewicht 35kg Bruttogewicht 41kg Raumgröße für Installation (Length) 1295mm × (Width) 530mm × (Height) 1450mm...
  • Page 11 MONITOR SPEZIFIKATION Panel type Curvature Flat screen Proportion 16:9 Size 21.5 Zoll Backlight type Side entry LED Display size (H*V) 476mm*268mm Resolution 1920*1080 Refresh rate 75Hz (Max.), 60Hz (Typ) Brightness 200cd/m2 (Typ), 150cd/m2 (Min.) Default color temperature 6500K Contrast 3000:1 (Typ) Color number 16.7M Color gamut...
  • Page 12 INSTALLATIONSANLEITUNG - TEILELISTE SCHRITT 1: Überprüfung der Teile Teileliste Beschreibung Beschreibung Abbildung Bildschirmkabel Rahmen Vorderrohr 2xFlachrundkopfschrauben mit lnnen- sechskant M8x45/ Unterlegscheiben Hinterrohr 2xFlachrundkopfschrauben mit lnnen- sechskant M8x45/ Unterlegscheiben Pedal-Set links/ rechts (links) (rechts) Lenkerbaugruppe Vorgesicherte Innensechskant- Zylinderkopfschrauben M8 und Unterlegscheibe Monitorhalterung Vorgesicherte Innensechskant- Zylinderkopfschrauben M6...
  • Page 13 INSTALLATIONSANLEITUNG - TEILELISTE Beschreibung Beschreibung Abbildung Zylinderschrauben mit (11) InnensechskantM6×12 Vorgesicherte Innensechskant- (12) Steuerrohr Zylinderkopfschrauben M6x12 Bildschirm-Befesti- Vorgesicherte Kreuzschlitzschrauben (13) mit Unterlegscheiben 2 St. gung (14) Halterung für Flasche Bildschirmteiler (15) (Android) Bildschirmteiler (16) (IOS) Bedienung (17) Bedienungsanleitung sanleitung (18) Ovaler Lochstopfen...
  • Page 14 INSTALLATIONSANLEITUNG - TEILELISTE Beschreibung Beschreibung Abbildung L-förmigen Inbusschlüssel 5# L-förmiger Sechskantschlüssel 6# L-förmigen Inbusschlüssel 8# Gabelschlüssel 13-15# Gabelschlüssel 14-17# *Zur Erleichterung der Montage sind einige Zubehörteile bereits werkseitig vormontiert.
  • Page 15 MONTAGEANLEITUNG SCHRITT 2: Einbau des Tretlagerrohres 1. Entnehmen Sie den L-förmigen Kreuzschlitz-Inbusschlüssel 6# (B) aus dem selbstverschließenden Beutel; 2. Verwenden Sie den L-förmigen Kreuzschlitz-Inbusschlüssel 6# (B), um zunächst die vier Innen- sechskant-Flachrundkopfschrauben (M8×45) und Unterlegscheiben, die an den vorderen Beinrohren ( 2) und hinteren Beinrohren (3) vormontiert sind, zu entfernen;...
  • Page 16 MONTAGEANLEITUNG SCHRITT 3: Einbau des Steuerrohrs 1. Drehen Sie zuerst den Einstellknopf in Pfeilrichtung heraus. Verbinden Sie dann das Verbindungs- kabel des Bildschirms im Steuerrohr (12) mit dem Draht im Fahrradkörper (1) (wie in der Abbildung gezeigt) und richten Sie schließlich das Steuerrohr (12) mit der Montageöffnung am Rahmen (1) aus.
  • Page 17 MONTAGEANLEITUNG SCHRITT 4: Einbau der Lenkerbaugruppe 1. Richten Sie die Löcher im Anschluss des Handgriffs (5) mit den Löchern im Steuerrohr (12) aus. Nehmen Sie die Innensechskant-Zylinderkopfschrauben M6×12 heraus und schrauben Sie die Schrauben 1-2 im Uhrzeigersinn mit der Hand ein, wie in der Abbildung gezeigt (sie müssen zu diesem Zeitpunkt nicht gesichert werden), um sie zu befestigen.
  • Page 18 MONTAGEANLEITUNG 3 . Nachdem Sie die Löcher korrekt ausgerichtet haben, schrauben Sie die Innensechskant-Zylinder- kopfschrauben M6×12( 11) 3-4und die Innensechskant- Zylinderkopfschrauben M×35 (10) nachein- ander mit dem L-förmigen Inbusschlüssel 5#(A) in die Löcher und sichern Sie sie. � � Zylinderschrauben mit Innen- sechskant M6×12 (11) �...
  • Page 19 MONTAGEANLEITUNG SCHRITT 5 : Bildschirm und Stereoanlage installieren 1. Entfernen Sie die vormontierten Schrauben auf dem Bildschirm (8) mit dem L-förmigen Kreu- schlitz-Inbusschlüssel 6# (B) wie in der Abbildung gezeigt; *Bitte legen Sie den Bildschirm auf eine flache Oberfläche und drücken Sie nicht mit harten Gegenständen auf den Bildschirm, um eine Beschädigung des Bildschirms zu vermeiden! 4 Schrauben L-förmiger Sechskantschlüssel 6# (B)
  • Page 20 MONTAGEANLEITUNG 3. Entfernen Sie das Bildschirmblech und schrauben Sie die Kreuzschlitzschrauben mit Unterleg- scheiben, die am Blech vorgesichert wurden, mit einem L-förmigen Kreuzschlitz-Inbusschlüssel 6# (B) ab. Legen Sie die Bildschirmbefestigung (13) auf die Bildschirmrückwand (Hinweis: Das lange Fußende des Bildschirmblechs wird flach gelegt, bevor es in das Innere des Audio-Kunststoffteils eingeführt wird.
  • Page 21 MONTAGEANLEITUNG 5. Schrauben Sie mit dem L-förmigen Kreuzschlitz-Inbusschlüssel 6# (B) die Schrauben ab, die ursprünglich an der Halterung (6) befestigt wurden, und nehmen Sie die obere Abdeckung des Knopfes ab (vorsichtig aufbewahren); L-förmiger Sechskantschlüssel 6# (B) ➅ 6. Setzen Sie den zuvor montierten Monitor von oben nach unten in das Rohr ein und verwenden Sie den L-förmigen Kreuzschlitz-Inbusschlüssel 6# (B), um die zuvor entfernten Teile in der gleichen Reihenfolge wieder einzubauen, wie sie entfernt wurden, und verriegeln Sie sie dann in ihrer Positi- L-förmiger Sechskantschlüssel 6# (B)
  • Page 22 MONTAGEANLEITUNG SCHRITT 6: Einbau des Flaschenhalters Entfernen Sie die 2x Innensechskant-Zylinderkopfschrauben, die wie in der Abbildung gezeigt an der Bildschirmhalterung (6) vorgesichert sind; richten Sie den Becherhalter (14) mit den Schlitzen der Bild- schirmhalterung (6) aus, schieben Sie ihn in der Abbildung gezeigten Richtung ein und verwenden Sie dann den L-förmigen Inbusschlüssel 5# (A), um die 2 Innensechskant-Zylinderkopfschrauben mit den Löchern auszurichten und den Becherhalter zu befestigen.
  • Page 23 MONTAGEANLEITUNG STEP 7: Einbau des Pedals 1. Nehmen Sie die Pedale aus der Verpackung; 2. Unterscheiden Sie das linke und das rechte Pedal. Das rechte Pedal ist mit einem blauen „R“ und das linke Pedal mit einem roten „L“ gekennzeichnet (Achten Sie darauf, das linke und das rechte Pedal zu unterscheiden.
  • Page 24 MONTAGEANLEITUNG SCHRITT 8: Verlegung des Anschlusskabels 1. Stecken Sie den Stromstecker (a), den Signalstecker (b) des Monitors, den Stromstecker (c) und den Signalstecker (d) der Stereoanlage in die Buchsen unten auf der Rückseite des Monitors. Achten Sie darauf, dass sie fest eingesteckt sind (Achten Sie auf die Unterscheidung zwischen den Farben der Buchsen und den Spezifikationen.
  • Page 25 MONTAGEANLEITUNG (nur zur Referenz, abhängig vom tatsächlichen Produkt) Bitte lösen Sie bei der ersten Benutzung den Widerstandseinstellknopf gegen den Uhrzeigersinn, da Sie sonst möglicherweise nicht darauf treten können! 360-Grad-Drehwinkel Bildschirm, 180-Grad-Drehung im/gegen den Uhrzeigersinn Um das Herunterfallen des Handys zu (Hier können Sie den L-förmigen vermeiden, darf der Winkel der Handy- Kreuzschlitz-Inbusschlüssel 6#(B)
  • Page 26 BILDSCHRIM EINSTELLEN Bildschirm Prüfen Bitte überprüfen Sie nach der Montage, ob der Bildschirm beim Auf- und Abwärtsdrehen nach unten fällt. Sollte dies der Fall sein, ziehen Sie ihn mit dem L-förmigen Inbusschlüssel 8# (C) und dem Multi- funktionsschlüssel (D), wie in der Abbildung gezeigt, fest. (Wenn es während des Gebrauchs locker ist, oder wenn die Gelenke angepasst werden müssen, können Sie es wie folgt einstellen)
  • Page 27 BILDSCHIRM EINSTELLEN Einstellung des Bildschirms Zum Einstellen des Bildschirms verwenden Sie bitte den L-förmigen Kreuzschlitz- Inbusschlüssel v6 # (B), um die Kreuzschlitz-Schrauben mit Unterlegscheiben auf dem Gehäuse der Stereoanlage zu entfernen. Entnehmen Sie die Stereoanlage von oben nach unten, stellen Sie diese dann gemäß den Anweisungen zur Tastenbedienung ein (wie in der Abbildung gezeigt), und setzen Sie die Stereoanlage dann wieder ein.
  • Page 28 BILDSCHRIM FUNKTIONEN UND EINSTELLUNGEN Audiofunktion Drehtasten AUX-Audioeingangskabel USB-Netzkabel V oreingestellte Prüffunktion Prüfschritte Ergebnis Signalton Bedingungen Blaues A nschließen des Drehknopf einmal Signalton beim Licht Einschalten Einschalten Kabels klicken Herunterfahren leuchtet A ufwachen für �S Blaues Ruhezustand A nschließen des Drehknopf �S Signalton beim Licht A usschalten...
  • Page 29 BILDSCHRIM EINSTELLEN �. Der Lautsprecher schaltet sich ab, wenn �. Bringen Sie das Gerät in die keine Verbindung zum Reichweite für Gerät hergestellt wird. Bluetooth- Kommunikation innerhalb von � Das Gerät verbindet Blaues M inuten wieder Signalton beim Licht sich automatisch zurück, um die erfolgreichen leuchtet...
  • Page 30 KABELGEBUNDENE PROJEKTION 1. Nehmen Sie den Bildschirmteiler heraus und achten Sie auf folgendes: Es gibt Android- und IOS-Modelle im Paket. Bitte verwenden Sie es entsprechend dem Typ Ihres Mobiltelefons; 2. Schließen Sie den HDMI-Anschluss des Bildschirmteilers an den Bildschirm an; 3.
  • Page 31 EINSTELLEN DER SITZHÖHE 1. Richtige Sattelhöhe einrichten Sattelhöhe Stellen Sie die Füße zusammen. Stellen Sie sich auf eine Seite des Sattels und stellen Sie den Sattel auf Hüfthöhe ein (Abb. 1). Dann setzen Sie sich auf den Sattel. Treten Sie kräftig auf die Pedale, bis sie in Richtung 6 Uhr stehen und das Bein vollständig gestreckt werden kann (Abb.
  • Page 32 RICHTIGE FAHRPOSITION 2.Richtige Lenkerhöhe einrichten Jeder Benutzer kann die passende Lenkerhöhe auf der Grundlage seiner Körpergröße und Fahrerfah- rung einstellen. Empfehlung: Der Lenker sollte bei Anfängern etwas höher als der Sattel sein (Abb. 1) und bei Fortge- schrittenen mit dem Sattel bündig oder etwas niedriger als der Sattel sein (Abb. 2). Benutzer mit Lendenmuskelverspannungen und Lendenwirbelsäulen-Spondylose können das Fahrrad mit Zustimmung des Arztes fahren.
  • Page 33 WARTUNG UND PFLEGE Alle Geräteteile, die sich lösen könnten (Schrauben, Muttern u.ä.) regelmäßig (etwa alle 1 bis 2 Wochen, bzw. je nach Benutzungshäufigkeit) kontrolliert werden, um Unfälle durch sich lösende Einzelteile zur vermeiden. Wenn Sie Ihr Gerät pflegen möchten, verwenden Sie zur Reinigung keine aggressiven Reinigungsmit- tel, sondern beseitigen Sie Verschmutzungen und Staub mit einem weichen, evtl.
  • Page 34 AUFWÄRMEN UND DEHNEN Aufwärmphase und Abkühlphase 1. Aufwärmphase 5 bis 10 Minuten Gymnastik und Stretching. Vorbereitung des Organismus auf die bevorstehende Traingsleistung. 2. Trainingsphase 15 bis 40 Minuten intensives aber nicht zu überfordendes Training 3. Abkühlphase 5 bis 10 Minuten Gymnastik und Stretching um die Muskulatur zu lockern und Muskelkater vorzu- beugen.
  • Page 35 AUFWÄRMEN UND DEHNEN Dehnung der hinteren Oberschenkmuskulatur: Setzen Sie sich auf den Boden und strecken Sie Ihr- rechtes Bein. Winkeln Sie Ihr linkes Bein so an, dass die Fußsohle die Innenseite Ihres rechten Oberschen- kels berührt. Beugen Sie sich nun so weit wie möglich nach vorne und versuchen Sie, die Zehen an Ihrem rechten Bein zu berühren.
  • Page 36 TRAININGSHINWEISE Um spürbare körperliche und gesundheitliche Verbesserungen zu erreichen, müssen für die Bestim- mung des erforderlichen Trainingsaufwandes die folgenden Faktoren beachtet werden: 1. Intensität Die Stufe der körperlichen Belastung beim Training muss den Punkt der normalen Belastung über- schreiten, ohne dabei den Punkt der Atemlosigkeit bzw. Erschöpfung zu erreichen. Ein geeigneter Richtwert für ein effektives Training kann dabei der Puls sein.
  • Page 37 Four our equipment we provide the leagal warranty of 2 years. For spare parts and repair orders, please contact your dealer or directly to AsVIVA, indictating the customer number or invoice number. Our service is available 24 hours.
  • Page 38 If nevertheless an item is defective and needs to be repaired, you do not like the product or you have any suggestions about it, please do not hesitate to contact our support team at service@asviva.de. We will find a solution for your request together.
  • Page 39 IMPORTANT SAFETY INSTRUCTIONS Please read the instructions carefully before you start the assembly! When tightening the screw conections, make sure that the movement is not affected by exces- sive tightening. Movable gel parts ( plain bearings, etc. ) must be greased from time to time with standard lub- cricating grease.
  • Page 40 IMPORTANT SAFETY INSTRUCTIONS • The safety level of the device can only be maintained if it is regularly checked for damage and wear. Special attention must be paid to the end caps / castors of the feet, the pedals, the handles and the movable elements.
  • Page 41 EXPLODED DIAGRAM...
  • Page 42 PARTS LIST Description Description Seat slide tube plug M10 hexagon thin nut Cushion fixation block Flywheel cover Knurled rod Flywheel Seat cushion Connection fittings Seat sliding tube Speaker cover Seat slide tube plug M8X45 hexagon socket half round head bolts Seat adjusting tube fastener D8 flat gasket Seat adjustment tube...
  • Page 43 PARTS LIST Description Description Seat slide tube plug Torx knob Cushion fixation block Seat tube bushing Knurled rod Round knob Seat cushion D10 washer Seat sliding tube Rear tube Seat slide tube plug Tube plug Seat adjusting tube fastener Adjustment pad Seat adjustment tube...
  • Page 44 PRODUCT PARAMETERS Screen size 21.5 inch (1920*1080 pixels) Resistance system Magnetron resistance system Drive mode Belt drive Power supply input 24 - 2A Bluetooth Height limit 150 ~ 188cm Rated maximum load 120kg Net weight 35kg Gross weight 41kg Overall dimensions (Length) 1295mm ×...
  • Page 45 MONITOR SPECIFICATIONS Panel type Curvature Flat screen Proportion 16:9 Size 21.5 Zoll Backlight type Side entry LED Display size (H*V) 476mm*268mm Resolution 1920*1080 Refresh rate 75Hz (Max.), 60Hz (Typ) Brightness 200cd/m2 (Typ), 150cd/m2 (Min.) Default color temperature 6500K Contrast 3000:1 (Typ) Color number 16.7M Color gamut...
  • Page 46 INSTALLATION GUIDE - LIST OF PARTS STEP 1: Check of parts Part list Name Quantity Picture Screen connecting cable Frame Front tube 2x hexagon socket button head screw M8x45/ washer Rear tube 2x hexagon socket button head screw M8x45/ washer Pedal set left/right (left) (right)
  • Page 47 INSTALLATION GUIDE - LIST OF PARTS Name Quantity Picture Hexagon socket cap (11) screw M6×12 M6x12 hexagon bolts x4 (12) Head tube Pre-locked cross pan head screws (13) Screen fastener with pads x 2 (14) Bottle holder screen mirroring adapter (15) (Android) screen mirroring...
  • Page 48 INSTALLATION GUIDE - LIST OF PARTS Name Quantity Picture L-shaped head six corner wrench # L-type cross head hex wrench 6# L-shaped head six cor- ner wrench 8# Open-ended wrench 13-15# Open-ended wrench 14-17# *In order to facilitate assembly, some accessories have been installed on the body before deli- very.
  • Page 49 INSTALLATION GUIDE STEP 2: Installation of bottom tube 1. Take L-type cross head hex wrench 6# (B) out of the ziplock bag. 2. Remove four hexagon socket button head screws (M8×45) and washers of the front tube (2) and rear tube (3) via the L-type cross head hex wrench 6# (B), Washer ➂...
  • Page 50 INSTALLATION GUIDE STEP 3: Installation of head tube 1. Screw out the adjustment knob as indicated by the arrow, and connect the screen connection cable in the head tube (12) to the cable in the bike (1) (as shown in the figure). After the screen connec- tion cable is connected, align the head tube (12) to the mounting hole of the frame (1) (Note: Place the surface with a hole in the head tube(12) outwards.
  • Page 51 INSTALLATION GUIDE STEP 4: Installation of handlebar assembly 1. Align the hole in the joint of the handlebar assembly (5) with the hole in the head tube (12), take out the hexagonal socket cap screw M6×12(11), and screw in the screws 1-2 clockwise by hand as shown in the picture (no need to lock at this time ) for fixation.
  • Page 52 INSTALLATION GUIDE 3 . After correctly aligning the hole position, use L-shaped hex wrench 5# (A) to screw the hexagonal socket cap screw M6×12(11) 3-4 and the hexagonal socket cap screw M6x35 (10) into the holes and lock them.Next, tighten the hexagonal socket cap screw M6×12 (part 11-2). Hexagon socket cap screw M6×35 (10) �...
  • Page 53 INSTALLATION GUIDE STEP 5 : Install screen and stereo 1. Use the L-type cross head hex wrench 6# (B) to remove the four screws. pre-installed on the screen (8), as shown below. * Please put the screen on the desk flatly. Do not collide with the screen with hard objects to avoid screen damage! Four screws L-type cross head hex wrench 6# (B)
  • Page 54 INSTALLATION GUIDE 3. Take out the screen gold and use L-type cross head hex wrench #6 (B) to remove the cross pan head padded screws pre-locked on the gold. Place the screen fastener (13) on the back shell of the screen (Note: Place one end of the long sheet metal leg of the screen flat and then insert it into the inside of the audio plastic part.) Place one end of the long...
  • Page 55 INSTALLATION GUIDE 5. Use L-type cross-head hex wrench 6# (B) to remove the screws originally fixed on the monitor stand (6), and remove the upper cover of the knob (note to keep it); L-type cross head hex wrench 6# (B) ➅...
  • Page 56 INSTALLATION GUIDE STEP 6: Installation of bottle holder As shown in the figure, remove the two hexagon socket button head screws pre-installed in the monitor stand (6) ; and align the bottle holder (14) with the slot in the monitor stand (6) , and push it in along the direction shown in the figure.
  • Page 57 INSTALLATION GUIDE STEP 7: Installation of pedal 1. Take the pedals from the package. 2. Distinguish left and right pedals. The right pedal is marked blue “R”, and the left pedal is marked red “L” (Pay attention to distinguish left and right pedals. If they are not installed correctly, crank threads will be damaged!) 3.
  • Page 58 INSTALLATION GUIDE STEP 8: Installation of connection cable 1. Insert the monitor‘s power port (a), signal port (b), audio power port (c) and signal port (d) into the jacks at the bottom of the back of the monitor. Be sure to plug them in tightly (Pay attention to distinguish the colors and specifications of the sockets,plug the same color into the socket of the same color, the power cord port must be tightened,do not insert it loosely) 2.
  • Page 59 INSTALLATION GUIDE (for reference only, subject to the actual product) Safety tips: Before the first use, please turn the resistance adjustment knob counterclockwise to loosen it; other- wise, you cannot ride the bike! 360-degrees of rotation angles of the screen,rotate 180 degrees clock- wise/counterclockwise (Here, the L-type cross head hex wrench 6# The angle of the mobile phone holder...
  • Page 60 PRECAUTIONS Check screen After the installation is complete, please check whether the screen will fall down when flipped up and down. If this happens, use an L-shaped head six corner wrench 8#(C)and an open-end wrench (E) to tighten them as shown in the picture. (If there is any looseness during use or adjustments needed for the joints, you can adjust them accor- ding to this operation)
  • Page 61 HOW TO ADJUST THE SCREEN Screen adjustment If you need to adjust the monitor screen, please use an L-type cross-head hex wrench 6# (B) to remo- ve the cross-head padded screws on the speaker housing, place it up and down, remove the speaker, and then follow the button operation instructions (as shown in the figure), make adjustments before reinstalling the speaker.
  • Page 62 HOW TO ADJUST THE SPEAKERS Audio function operation Knob keys AUX audio input cable USB power cable Operation Tone Testin Item Pre-Condition Effect Connected the Short press the The tone of Blue led Power On Power On power/ audio wire Rotary switch on �s Sleep and...
  • Page 63 WIRED PROJECTION SCREEN 1. Take out the screen mirroring adapter. Note: There are two screen mirroring adapter for And- roid and IOS in the package. Please use them according to the model of your phone. 2. Connect the HDMI interface of the same screen device to the screen. 3.
  • Page 64 HOW TO ADJUST BIKE 1. Handlebar height adjustment: Turn the handle to the right with one hand, and hold the middle part of the handlebar with the other hand, and lift (or press) the handlebar to the desired position. Then turn the handle to the left until it is tightened The head tube must not exceed the MAX mark during handlebar adjustment.
  • Page 65 HOW TO ADJUST BIKE 3. Horizontal adjustment of saddle: Loosen the handle under the saddle, slide the saddle back and forth to the desired position, and tigh- ten the knob as much as possible. Horizontal adjustment of saddle Loose Tight 4.
  • Page 66 CORRECT RIDING POSTURE 1. Setup of correct saddle position Saddle height Put the feet together, stand on one side of the saddle and adjust the saddle to the hip height (Fig.1). Then site on the saddle, and step on the pedals forcibly until they are stopped at 6 o’clock and the leg can be fully stretched (Fig.
  • Page 67 CORRECT RIDING POSTURE 2. Setup of appropriate handlebar height Each user can set up the appropriate handlebar height based on his or her body height and riding experience. Recommendation: The handlebar should be slightly higher than the saddle for new users (Fig. 1) and flush with or slightly lower than the saddle for experienced users (Fig.
  • Page 68 EXERCISE INSTRUCTIONS Warm-up and cooling phase 1. Warm up phase This stage helps to get the blood flowing around the body and the muscles working properly. It will also reduce the risk of cramp and muscle injury. It is advisable to do a few stretching exercises as shown below.
  • Page 69 EXERCISE INSTRUCTIONS Forward bends: Slowly bend forward with your knees bent, letting your shoulders and back relax as you try to touch your toes. Go down as far as you can and hold the position for 15 seconds. shoulder lift: Lift your right shoulder up, towards your ear and hold the position for a moment.
  • Page 70 WARRANTY DEVICE Congratulations on your decision to purchase a device from AsVIVA. According to the European guarantee law, amended as of January 1, 2002, You have a legal warranty period of 2 years. The guarantee period begins with the handover of the device by the specialist dealer.
  • Page 71 2014/30/EU EMV-Richtlinie 2014/35/EU Bereitstellung elektrischer Betriebsmittel 2001/95/EG Allgemeine Produktsicherheit 2011/65/EU RoHS-Richtlinie 2009/125/EG ErP/Ökodesign-Richtlinie (Verordnung (EG) Nr. 1275/2008 hereby declare that: Equipment S11S Model number 2024-V1 are in compliance with actual EU standarts especially: • EN ISO 20957-1:2013 • EN 957-1/5 •...
