EVJ536N2
1. JĘZYK ANGIELSKI
Sterownik temperatury i wilgotności do sezonowania z 6 cyklami (programami) wykonywanymi za
-
pomocą trzech procesów z konfigurowanymi parametrami;
Czujnik wilgotności (tylko EVCO EVHTP500); Szafka i czujnik pomocniczy.
-
Zasilanie 12V AC/DC
-
Zegar z wyświetlaniem czasu rzeczywistego RTC i pamięć do rejestrowania danych oraz BLE do
-
komunikacji z APP EVconnect (Android).
Wyłącznik drzwiowy lub z możliwością konfiguracji
-
6 wyjść przekaźnikowych z możliwością konfiguracji, przekaźnik sprężarki 30 A res @ 250 VAC
-
Sygnalizacja dźwiękowa alarmu
-
Port komunikacji TTL dla opcjonalnego zewnętrznego interfejsu RS485/RTC alternatywnego dla BLE/LOG
-
(rozdział Pierwsze użytkowanie).

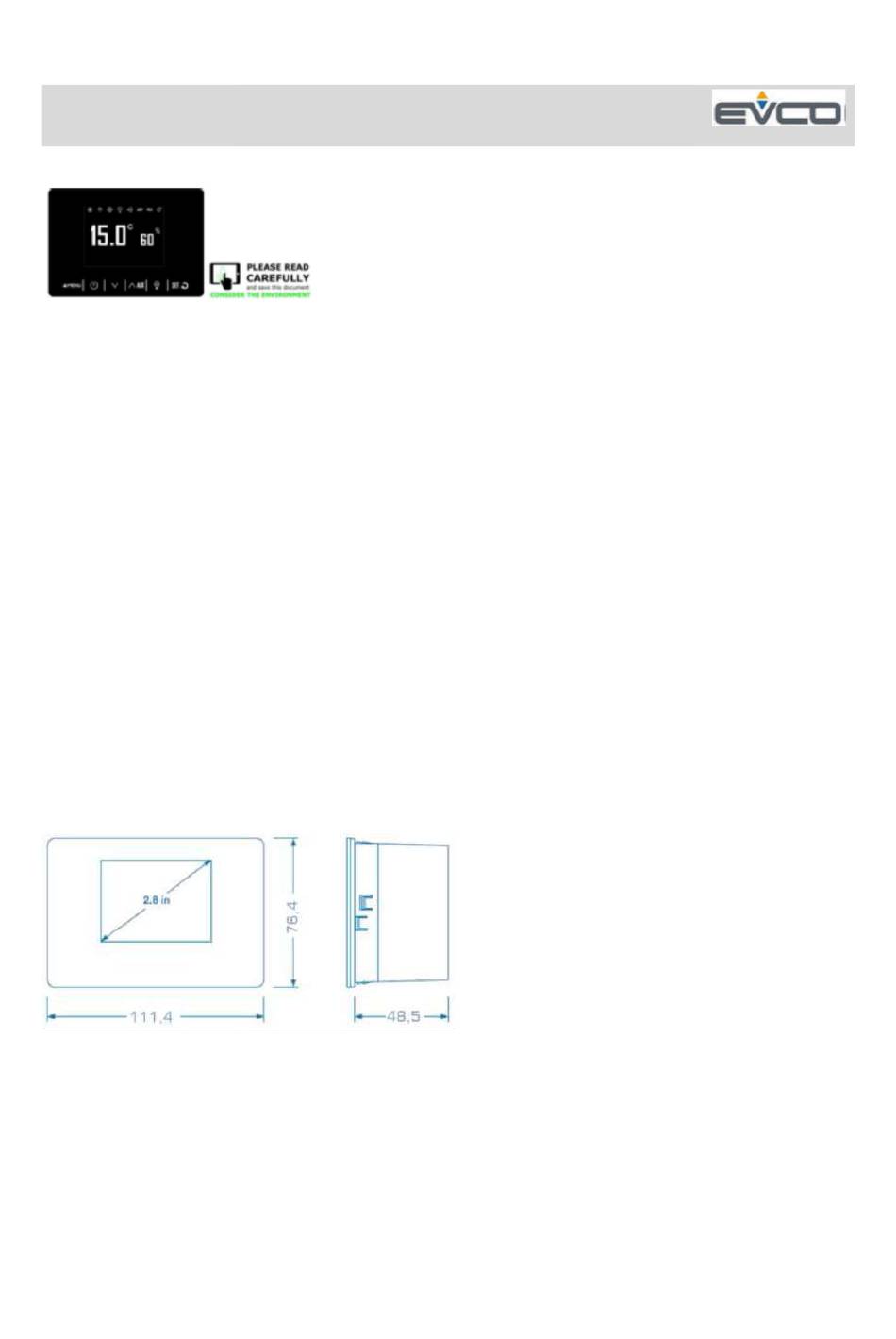

2. WYMIARY I INSTALACJA
Wymiary w 111,4 x 76,4 x 48,5 mm (w); Montaż na przednim panelu,
ŚRODKI OSTROŻNOŚCI PRZY MONTAŻU
- Grubość panelu musi wynosić od 0,8 do 2,0 mm (1/32 i 1/16 cala)
- Upewnić się, że warunki pracy mieszczą się w granicach określonych w SPECYFIKACJI TECHNICZNEJ
- Nie należy montować urządzenia w pobliżu źródeł ciepła, urządzeń o silnym polu magnetycznym, w miejscach
narażonych na bezpośrednie działanie promieni słonecznych, deszczu, wilgoci, nadmiernego zapylenia, drgań
mechanicznych lub wstrząsów.
Sterownik temperatury i wilgotności do sezonowania, 2.8
wyświetlacz z przyciskami dotykowymi
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Evco EVJ536N2
Summary of Contents for Evco EVJ536N2
- Page 1 Sterownik temperatury i wilgotności do sezonowania z 6 cyklami (programami) wykonywanymi za pomocą trzech procesów z konfigurowanymi parametrami; Czujnik wilgotności (tylko EVCO EVHTP500); Szafka i czujnik pomocniczy. Zasilanie 12V AC/DC Zegar z wyświetlaniem czasu rzeczywistego RTC i pamięć do rejestrowania danych oraz BLE do komunikacji z APP EVconnect (Android).
-
Page 2: Połączenia Elektryczne
Wartości ustawione przez producenta K1 = 30A= sprężarka Pr1 = Czujnik komory K2 = 8A= ogrzewanie Pr2 = Czujnik wilgotności EVCO EVHTP500 K3 = 16A= oświetlenie Pr3 / ic3 = Parownik / Możl.konfiguracji / Wejście cyfrowe K4 = 8A= zwilżenie Ic1 = Wyłącznik drzwiowy lub możliwość... - Page 3 Przed przystąpieniem do serwisu sterownika należy odłączyć go od zasilania elektrycznego. Nie należy używać urządzenia jako urządzenia zabezpieczającego. W sprawie napraw i dalszych informacji należy skontaktować się z siecią sprzedaży EVCO. 4. PIERWSZE UŻYCIE URZĄDZENIA 1. Urządzenie należy zamontować zgodnie z instrukcjami podanymi w rozdziale WYMIARY I INSTALACJA.
- Page 4 5. INTERFEJS UŻYTKOWNIKA I FUNKCJE GŁÓWNYCH PRZYCISKÓW Dioda LED Włączona Wyłączona Miga Żądanie chłodzenia Sprężarka wyłączona Opóźnienie zadziałania zabezpieczenia Żądanie osuszania Odszranianie Czas opóźnienia odszraniania Kapanie Włączony wentylator Wyłączony wentylator Czas opóźnienia włączenia parownika parownika wentylatora parownika Cykle osuszania, nawilżania Żądanie nawilżania Przekaźnik nawilżania Żądanie osuszania...
-
Page 5: Wyłączenie Urządzenia
W trakcie działającego cyklu Cykl nie działa Cykl w trybie gotowości, działa inna funkcja 6. POLECENIA URUCHAMIANE PRZYCISKAMI Polecenia mogą być uruchamiane przyciskami w sposób bezpośredni (górne funkcje) lub po 2 sekundach na podstawie czasu (dolne funkcje MENU-STOP/Wyłącz): START PROGRAMU ZMIANA USTAWIENIA (jeżeli WYBÓR FUNKCJE... - Page 6 Niektóre funkcje można wyłączyć, przez powtórzenie tej samej procedury (Oszczędzanie energii). Inne funkcje będą kontynuowane, zgodnie z ich procesem, którego dotyczą, aż do ich zakończenia (odszranianie, wymiana powietrza), Niektóre funkcje mogą nie być widoczne, jeśli funkcja statusu urządzenia jest wyłączona lub dany model nie obsługuje tej funkcji.
-
Page 7: Wybór Programu
9. PROGRAMY Program jest wykonywany przez 3 kolejne procesy Suszenie Kapanie sezonowanie 6 faz Każdy proces lub faza ma do dyspozycji swoje własne wartości zadane temperatury i wilgotności oraz wartości czasowe. Regulacja jest kontynuowana, aż do zakończenia wszystkich procesów a po sezonowaniu (3) musi być zatrzymana w sposób ręczny, 10. - Page 8 11. ZMIANA USTAWIENIA PROCESU WYKONAWCZEGO (PRACY) START WYBRANEGO CYKLU 1. Po wybraniu programu, należy dotknąć przycisk SET (ustawić) i cykl uruchamia się: ikona jest włączona. 2. Wcisnąć przyciski kursora do góry lub na dół, aby zmienić wartość a następnie wcisnąć przycisk SET (ustawić) w celu potwierdzenia 3.
-
Page 9: Koniec Programu
4. Wcisnąć przycisk ze strzałką do góry lub na dół, aby zmienić wartość a następnie przycisk SET2, aby potwierdzić. 5. Pojawia się nastawa czasowa wyłącznika procesu. 6. Wcisnąć przycisk SET a następnie przyciski ze strzałką do góry lub na dół, aby zmienić godziny z lewej strony, wcisnąć... - Page 10 WYCISZENIE SYGNAŁU DŹWIĘKOWEGO Sygnał dźwiękowy alarmu można wyzerować przez wciśnięcie przycisku MENU/SET. WYKAZ AKTYWNYCH ALARMÓW Wszystkie aktywne alarmy są również wymienione w ALARMACH MENU SERWISOWEGO. WYKAZ REJESTRU ALARMÓW HACCP Wszystkie alarmy Haccp są wymienione w rejestrze MENU SERWISOWEGO HACCP. Aby wyzerować migającą ikonę alarmu, należy wprowadzić MENU SERWISOWE: Wyzerować...
-
Page 11: Ustawienie Wyświetlania
14. MENU KONFIGURACJA PROGRAMU Wartości programu mogą być zmienione przez użytkownika również podczas bieżącego cyklu. Nowa wartość zostanie załadowana, jeśli odpowiedni proces/faza nie została jeszcze wykonana lub przy ponownym uruchomieniu kolejnego programu. Suszenie Sezonowanie Kapanie 6 faz Suszenie Praca Spoczynek Praca Spoczynek Praca... - Page 12 2 – FAZA SUSZENIA (*) 1..6 CZAS TRWANIA Godziny USTAWIENIE 1 temperatura °C/°F Regulacja temperatury komory roboczej USTAWIENIE 2 wilgotność 0 = wilgotność niewyregulowana Niska prędkość wentylatora Przekaźnik niskiej prędkości wentylatora Praca-spoczynek Włączyć funkcję Praca-Spoczynek 3 – SEZONOWANIE (*) CZAS TRWANIA Godziny USTAWIENIE 1 temperatura °C/°F...
-
Page 13: English Language
Temperature and humidity controller for seasoning with 6 cycles (programs) carried out by means of three processes with configurable parameters; Humidity sensor (only EVCO EVHTP500); Cabinet and auxiliary sensor. Power supply 12V AC/DC Real-time clock (RTC) display and memory for data logging as well as BLE for communication with APP EVconnect (Android). -
Page 14: Electrical Connections
Values set by the manufacturer K1 = 30A= compressor Pr1 = Chamber sensor K2 = 8A= heating Pr2 = Humidity sensor EVCO EVHTP500 K3 = 16A= lighting Pr3 / ic3 = Evaporator / Configurable / Digital input K4 = 8A= moistening Ic1 =... -
Page 15: Technical Specifications
Before servicing the controller, disconnect it from the electrical power supply. Do not use the device as a safety device. For repairs and further information please contact EVCO's sales network. 18. FIRST USE OF THE DEVICE 1. The device should be installed in accordance with the instructions given in the chapter DIMENSIONS AND INSTALLATION. - Page 16 19. USER INTERFACE AND FUNCTIONS OF THE MAIN BUTTONS Flashing Cooling request Compressor off Protection delay Dehumidification request Defrosting Defrost delay time Dripping Evaporator fan on Evaporator fan off Evaporator fan start time delay Dehumidification, humidification cycles Humidification request Humidification relay Dehumidification request Dehumidification delay with compressor...
-
Page 17: Manual Lighting
During the operating cycle The cycle is not working The cycle is in standby mode, another function is running 20. COMMANDS ACTIVATED WITH BUTTONS Commands can be activated with buttons directly (upper functions) or after 2 seconds based on time (lower functions MENU-STOP/OFF): PROGRAM START MODIFICATION OF THE SETTING... - Page 18 CONFIRMATION: Select the appropriate option using the up and down arrow buttons, press the button SET to confirm or the button to abort: Some functions can be turned off by repeating the same procedure (Power saving). Other functions will be continued, according to their process to which they relate, until they are completed (defrosting, air exchange), Some features may not be visible if the device status feature is disabled or your model does not support this feature.
-
Page 19: Starting The Program
Press this button alternatively to the lighting command to turn the lighting on or off. The lighting output is switched on by opening the door. 23. PROGRAMS A program is carried out through three subsequent processes Drying Dripping seasoning 6 phases Each process or phase has its own temperature and humidity setpoints and time values at its disposal. - Page 20 25. CHANGING THE SETTING OF THE PERFORMANCE PROCESS (WORK) STARTING THE SELECTED CYCLE 1. After selecting the program, touch the button SET and the cycle will start: the icon is on. 2. Press the cursor up or down to change the value and then press the button SET to confirm 3.
-
Page 21: End Of Program
2. Press the button SET and then the cursor buttons up or down to change the hours on the left, press the button SET to confirm. 3. The humidity setting SET2 will appear. 4. Press the up or down arrow button to change the value and then the button SET2 to confirm. 5. -
Page 22: List Of Active Alarms
All alarm events are displayed by turning on the bottom line of the display. The final part of the program includes TEMPERATURE and HUMIDITY ALARMS: The 3rd process over a period of time MUTING THE AUDIBLE SIGNAL You can reset the alarm signal by pressing the button MENU/SET. LIST OF ACTIVE ALARMS All active alarms are also listed in the SERVICE MENU ALARMS. -
Page 23: Program Structure
A10. The alarm message appears on the bottom line of the display, press the button to check the clock. Press the button to check the clock settings, then the message will disappear. 28. PROGRAM CONFIGURATION MENU Program values can also be changed by the user during the current cycle. The new value will be loaded if the corresponding process/phase has not yet been carried out or when the next program is restarted. -
Page 24: Display Setting
1 - DRIPPING (*) DURATION Hours 0 = skip the process DISPLAY SETTING °C/°F Display only SETTING 1 temperature °C/°F Adjustment of working chamber temperature SETTING 2 humidity 0 = humidity not adjusted Low fan speed Low fan speed enabled (evaporator fan stopped) Work - Rest Rest at the end of the dripping phase 2 - DRYING PHASE (*) - Page 25 The time interval during the performance of the work. Duration of the rest phase. Select Air change in process 1..3 (*) Air interval; 0, if >0 = only manually Activate the air change if >0 Both phases will be carried out according to the time settings. By default, defrosting is done manually to enable the automatic clock "d0>...
