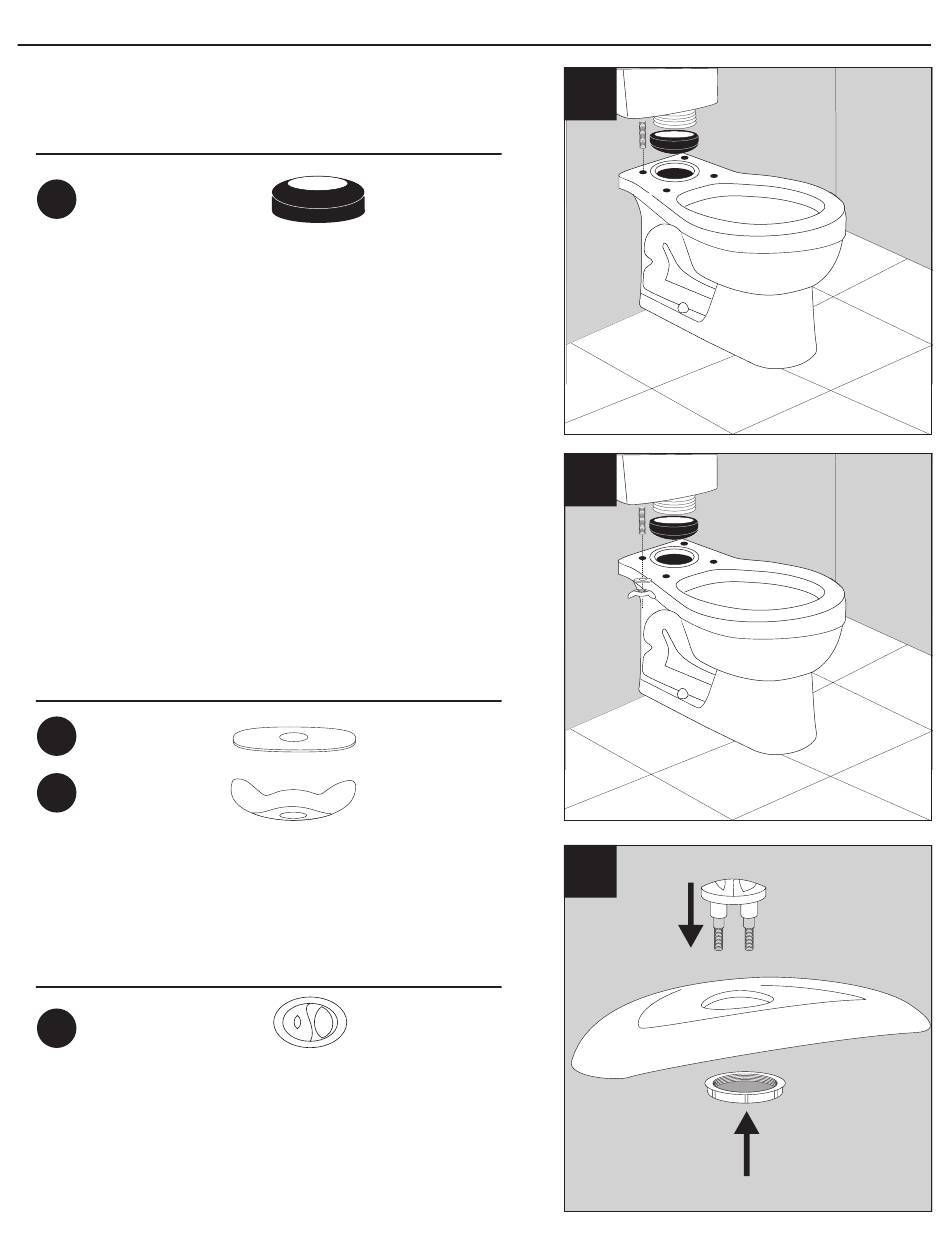

INSTRUCTIONS POUR L'ASSEMBLAGE
7. Placez le grand joint d'étanchéité en caoutchouc sur
l'ouverture du drain central sous le réservoir.
Quincaillerie utilisée
Grand joint d'étanchéité
HH
en caoutchouc
8. Posez doucement le réservoir sur la cuvette de façon à
ce que les boulons ressortent sous cette dernière. Serrez
ensuite avec des rondelles ovales en métal et des écrous
à oreilles. Serrez suffisamment pour que le réservoir
repose à plat sur la cuvette.
Assurez-vous que le réservoir est parallèle au mur et qu'il
est droit sur la cuvette.
MISE EN GARDE : ÉVITEZ DE SERRER LES ÉCROUS
DE FAÇON EXCESSIVE, CELA POURRAIT CAUSER DE
GRAVES DOMMAGES.
Quincaillerie utilisée
FF Rondelles ovales
GG Écrou à oreilles
9. Dévissez l'écrou de serrage qui se trouve sur le
mécanisme du bouton-poussoir.
Insérez le corps du bouton-poussoir dans le trou du
couvercle du réservoir. Serrez avec le grand écrou fourni.
Quincaillerie utilisée
Bouton poussoir
AA
chromé
x 1
x 2
x 2
x 1
